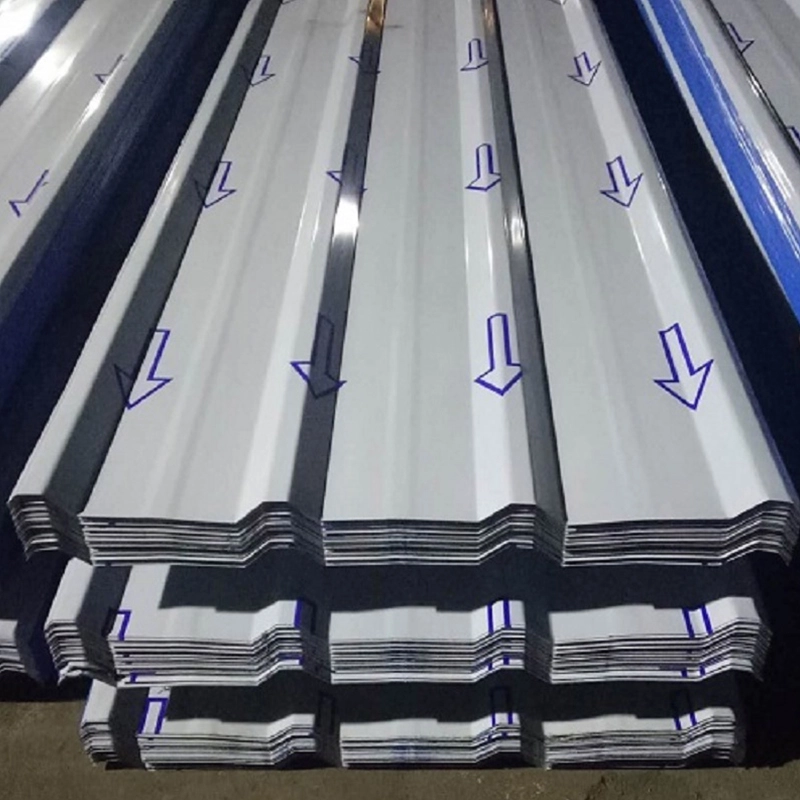

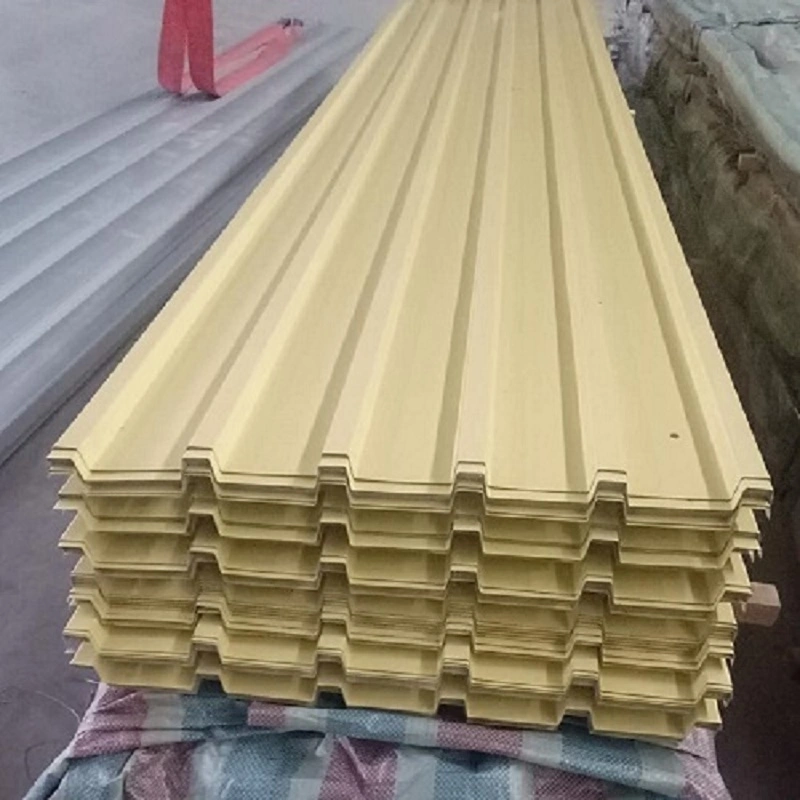

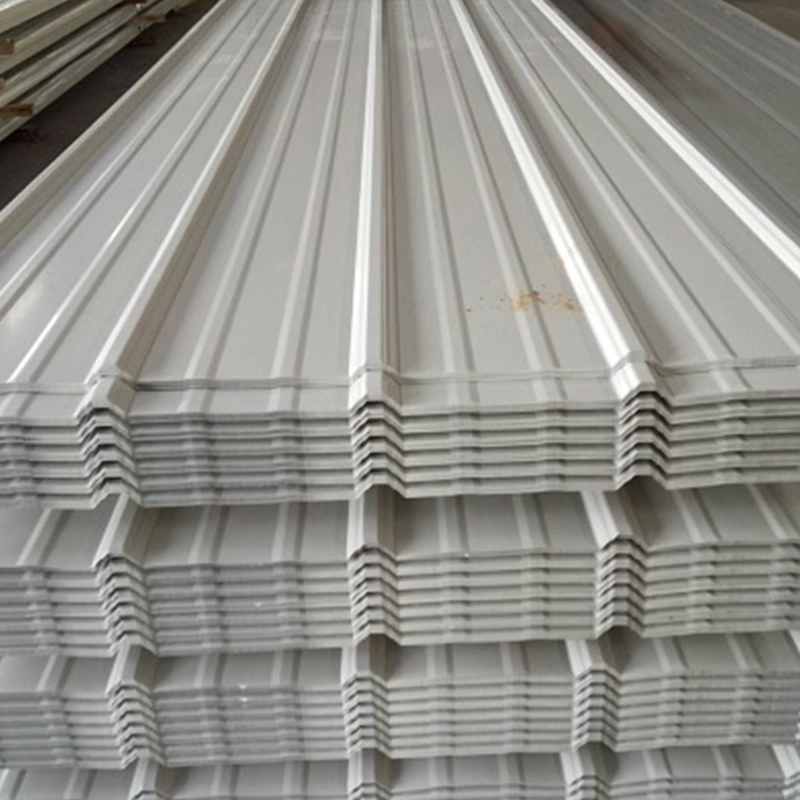

ورق پروفیل فلزی

ورق پروفیل فلزی که به آن پانل فلزی راه راه نیز می گویند، با رول شکل دهی کلاف فولادی نازک یا آلیاژ آلومینیوم در سطح مقطع راه راه در دمای محیط تولید می شود. مواد پایه با توجه به محیط پروژه و نیازهای بار انتخاب می شود. SENBO خطوط شکل دهی پیوسته چند رول را اجرا می کند و در طول تولید بررسی های ابعادی را روی ارتفاع دنده، عرض ورق و هندسه پروفیل انجام می دهد. این شرکت همچنین سوابق بازرسی دریافتی را برای ضخامت فلز پایه و وزن پوشش نگهداری می کند.

گزینه های بستر

• ورق فولادی گالوانیزه:گریدهای ساختمانی رایج عبارتند از Z275 و Z450، با وزن پوشش روی دو طرفه به ترتیب 275 گرم در متر مربع و 450 گرم در متر مربع. حداقل ضخامت پوشش در هر طرف تقریبا 19 میکرومتر است.
• ورق فولادی با آلیاژ Al-Zn:پوشش فلزی شامل حدود 55٪ آلومینیوم، 43.5٪ روی، و 1.5٪ سیلیکون است. مقاومت در برابر خوردگی 3 تا 5 برابر فولاد گالوانیزه است. AZ150 یک گرید پرکاربرد است.
• ورق فولادی با پوشش رنگی:از یک بستر گالوانیزه یا Al-Zn با پیش تصفیه و پوشش آلی مانند پلی استر، اکریلیک یا فلوروکربن استفاده می کند. این گزینه محافظت در برابر خوردگی را با یک پوشش تزئینی ترکیب می کند.
• ورق آلیاژ آلومینیوم:ورق های آلیاژ آلومینیوم نیمه سخت از ضخامت 0.6 میلی متر تا 1.2 میلی متر مقاومت در برابر خوردگی و شکل پذیری خوبی دارند. برای جلوگیری از خوردگی گالوانیکی، در اتصالات با فلزات غیرمشابه، یک مانع عایق مورد نیاز است.

شکل گیری و طبقه بندی

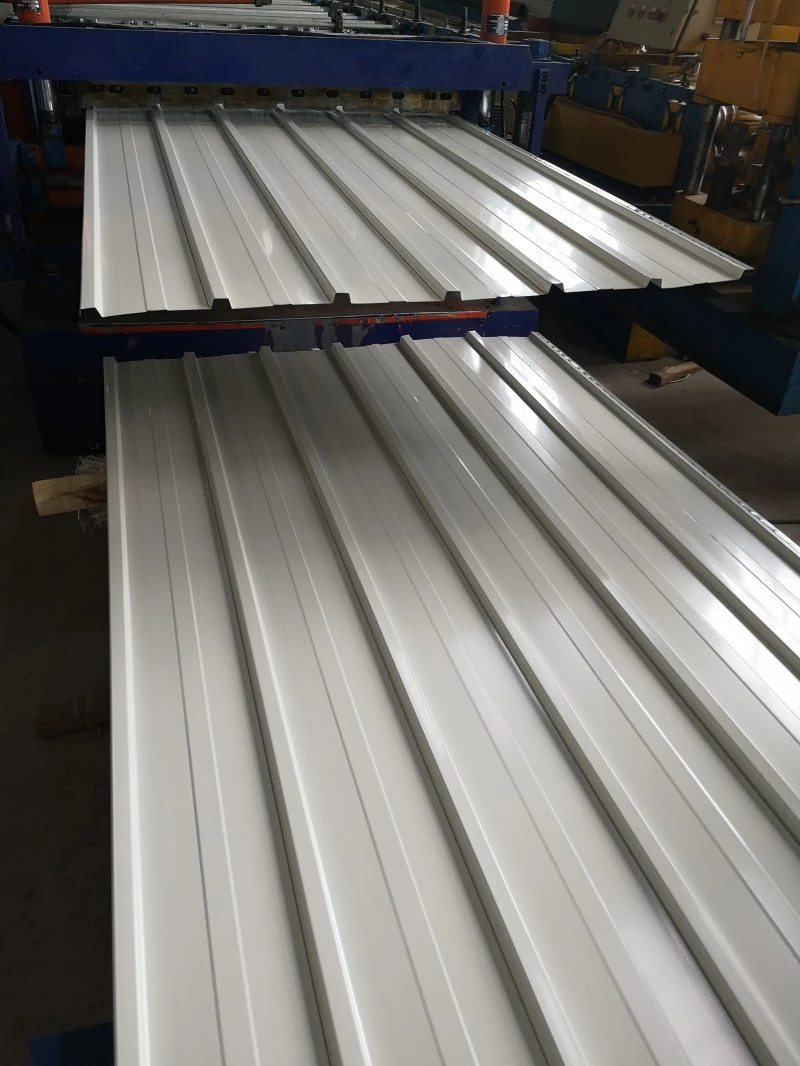

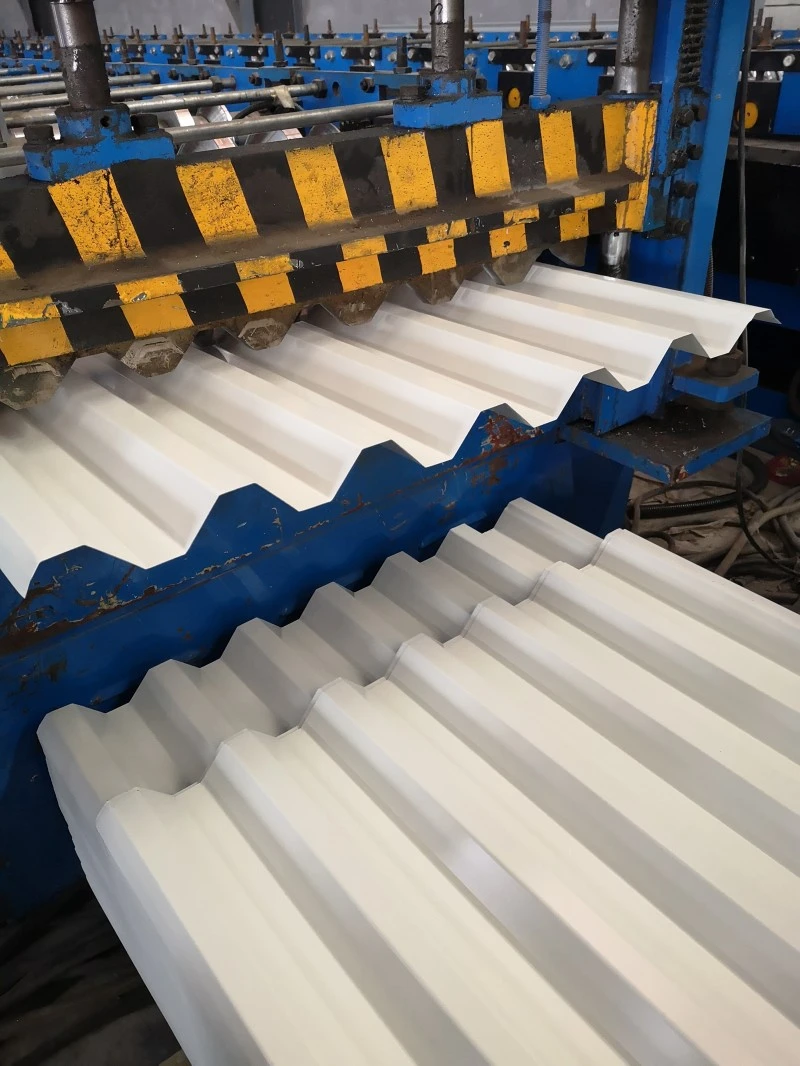

ورق های پروفیل فلزی بر روی خطوط رول فرمینگ پیوسته شکل می گیرند و در طول های چند متر تا ده ها متر قابل تولید می باشند. پیش ساخت کارخانه دقت ابعادی بالایی را فراهم می کند اما با طول حمل و نقل محدود می شود. شکل دهی در محل به طول ورق اجازه می دهد تا با پروژه مطابقت داشته باشد، دورهای انتهایی را کاهش داده و در مواد و کار صرفه جویی می کند. محصولات بر اساس سطح مقطع به انواع V شکل، U شکل، W شکل، آجدار، سفت و شیاردار دم کبوتر طبقه بندی می شوند. از نظر کاربرد، آنها شامل پانل های سقف، پانل های دیواری، کفپوش کامپوزیت و پانل های ساختاری قوسی هستند.

مشخصات فنی

داده های برنامه کاربردی پروژه

1. ساختمان ها و انبارهای صنعتی

ورق های فلزی پروفیلی به دلیل وزن کم و استحکام کافی معمولاً برای محوطه های سقف و دیوار در کارخانه ها و انبارهای صنعتی استفاده می شود. برای پروژه های بدون عایق حرارتی، مصرف فولاد حدود 5 کیلوگرم بر متر مربع تا 11 کیلوگرم بر متر مربع است. سقف فلزی مجموعه پارک ورزشی پینگلیانگ که بین ژوئن 2020 و ژوئن 2023 نصب شده است، از ورق های فولادی پروفیلی با پوشش Al-Zn به ضخامت 0.6 میلی متر به عنوان لایه پایه سقف استفاده می کند. این پروژه جایزه نقره ای را برای فناوری مهندسی در جوایز علم و فناوری صنعت عایق رطوبتی ساختمان در سال 2024 دریافت کرد که نشان دهنده عملکرد قابل قبول مواد در یک مرکز عمومی بزرگ است.

2. سیستم های کف مرکب

هنگامی که با بتن ترکیب می شود، ورق فولادی پروفیل هم به عنوان قالب دائمی و هم به عنوان تقویت کننده کششی عمل می کند. این رویکرد نیاز به قالب‌بندی چوبی سنتی و پایه‌بندی موقت را از بین می‌برد. برای بهبود پیوند بین فولاد و بتن، می‌توان ناودانی‌های برشی را از قبل به ورق جوش داد یا ورق را با دنده‌های سفت‌کننده دو طرفه تشکیل داد. سیستم های کف کامپوزیت به طور گسترده در ساختمان های بلند و سازه های صنعتی چند طبقه استفاده می شود.

3. سازه های قوسی و منحنی

ورق های پروفیل فلزی را می توان به صورت پانل های مسطح یا منحنی شکل داد. ورق های منحنی ساختمان های قوسی را قادر می سازند که عملکردهای تیر، دال و ستون را در یک فرم ساختاری واحد ترکیب می کنند. سیستم های سقف را می توان به صورت پانل های منحنی یا با مقطع متغیر تولید کرد و برای عایق رطوبتی درجه های I تا III با حداقل شیب 1.5 درجه مناسب است.

4. ضد آب سقف و مقاومت در برابر باد

سیستم‌های سقف معمولاً از اتصالات پیچی ثابت یا طرح‌های به هم پیوسته با درز بالا استفاده می‌کنند. روش درز ایستاده از بست های پنهان و بدون نفوذ استفاده می کند و در پروژه هایی مانند ساختمان های ترمینال در فرودگاه بین المللی پکن استفاده شده است. سیستم ورق پروفیلی درز ایستاده 360 درجه SENBO دارای عرض پانل 430 میلی متر و ارتفاع دنده 65 میلی متر است. این برای شیب زهکشی حداقل 5٪ و فاصله پرلین بیش از 1.5 متر طراحی شده است. روش بست پنهان مقاومت در برابر بالا آمدن باد را بهبود می بخشد و مسیرهای نشتی را در مقایسه با بست های در معرض کاهش می دهد.

مشخصات محصول

• سبک و مقرون به صرفه:مصرف فولاد 5 کیلوگرم بر متر مربع تا 11 کیلوگرم بر متر مربع برای سقف و دهانه اقتصادی در حدود 3.5 متر، این ماده را برای محوطه های بزرگ مناسب می کند.
• مقاومت در برابر خوردگی:ورق های پوشش داده شده Al-Zn 3 تا 5 برابر فولاد گالوانیزه در برابر خوردگی مقاومت می کنند. پوشش‌های PVDF عمر مفید را در محیط‌های تهاجمی افزایش می‌دهند.
• تنوع پروفایل:پروفیل های V شکل، آجدار، سفت و دم کبوتری در دسترس هستند. پانل های منحنی و با مقطع متغیر را می توان برای فرم های معماری خاص تولید کرد.
• دو حالت تولید:پیش ساخت کارخانه یا رول فرمینگ در محل باعث انعطاف پذیری در طول ورق و برنامه ریزی حمل و نقل می شود.
• مواد قابل بازیافت:ورق های فولادی و آلومینیومی را می توان در پایان خدمت بازیافت کرد. این ورق ها همچنین می توانند با سیستم های فتوولتائیک برای تولید انرژی ادغام شوند.

برنامه های کاربردی معمولی

• پوشش سقف و دیوار کارخانه های صنعتی و انبارهای لجستیکی.
• سقف فلزی برای ساختمان های عمومی مانند استادیوم ها، مراکز نمایشگاهی و ترمینال های فرودگاه.
• کفپوش کامپوزیت برای ساختمان های بلند و تاسیسات صنعتی چند طبقه.
• ساختمان های قوسی و سازه های موقتی که از فرم پوسته خود نگهدار بهره می برند.

توصیه های نصب و راه اندازی

• ورق ها را روی تکیه گاه های هم سطح نگهداری کنید و آنها را خشک نگه دارید. اگر نگهداری در فضای باز اجتناب ناپذیر است از یک پوشش تنفسی استفاده کنید.
• برای جلوگیری از تغییر شکل دنده و آسیب پوشش، دسته ها را با تسمه های پهن یا میله های پخش کننده بلند کنید.
• ورق ها را با قیچی یا قیچی برش دهید. از برش های سایشی که باعث ایجاد گرما می شود و به پوشش فلزی یا آلی آسیب می رساند، خودداری کنید.
• برای جلوگیری از خوردگی گالوانیکی از بست هایی با واشرهای سازگار با مواد ورق استفاده کنید.
• جزئیات دور جانبی و انتهای دور مشخص شده را دنبال کنید. در مناطق با باد شدید، تراکم بست را در لبه ها و گوشه های سقف افزایش دهید.
• برای سیستم های درز ایستاده، قبل از رفتن به پانل بعدی، درگیری گیره و محکم بودن درز را بررسی کنید.

سوالات متداول

چگونه می توانم بین ورق های گالوانیزه، با روکش Al-Zn و روکش رنگی انتخاب کنم؟

انتخاب بستگی به محیط جوی و الزامات ظاهری دارد. ورق های گالوانیزه برای شرایط ملایم مقرون به صرفه هستند. ورق های پوشش داده شده Al-Zn مقاومت در برابر خوردگی بهتری دارند و برای مکان های ساحلی یا صنعتی ترجیح داده می شوند. ورق های رنگی پوشش تزئینی بادوام می بخشند و زمانی انتخاب می شوند که ظاهر اهمیت دارد یا زمانی که محافظت از پوشش اضافی مورد نیاز است.

آیا می توان از ورق های فلزی پروفیلی هم برای سقف و هم برای دیوار استفاده کرد؟

بله، اما مشخصات و ضخامت ممکن است متفاوت باشد. پانل های سقف باید زهکشی آب و بالا بردن باد را کنترل کنند، در حالی که پانل های دیواری بیشتر بر بار و ظاهر باد تمرکز می کنند. جداول دهانه سازنده باید برای انتخاب پروفایل صحیح برای هر برنامه استفاده شود.

حداقل شیب سقف برای این ورق ها چقدر است؟

برای سیستم‌های دارای پیچ ثابت، حداقل شیب 5% معمول است. سیستم های درز ایستاده را می توان در شیب های کمتر از 1.5 درجه در صورت نصب با درزبندی مناسب و طراحی زهکشی استفاده کرد. بار باد طراحی پروژه و شدت بارندگی نیز باید در نظر گرفته شود.

انبساط و انقباض حرارتی در ورق های بلند چگونه انجام می شود؟

ورق های بلند با تغییرات دما منبسط و منقبض می شوند. سیستم های درز ایستاده امکان حرکت از طریق گیره های کشویی را فراهم می کند. برای سیستم‌های لپ‌دار، جزئیات دور انتهایی و فاصله اتصال دهنده‌ها باید طوری طراحی شوند که حرکت حرارتی را در خود جای دهد. طول ورق و محدوده دما باید توسط مهندس پروژه بررسی شود.

کنترل کیفیت و مستندسازی

تأمین‌کنندگان باید گواهی‌های آزمایش آسیاب را برای سوابق وزنی فلز پایه و پوشش ارائه کنند. ابعاد پروفیل مانند ارتفاع دنده، گام و عرض موثر در حین تولید و قبل از ارسال بررسی می شود. برای پروژه هایی با الزامات خاص افزایش باد، می توان گزارش آزمایش یا محاسبات ارائه کرد. بازرسی دریافت در محل باید ضخامت ورق، شکل پروفیل، وضعیت پوشش و طول را مطابق با سفارش بررسی کند.

ملاحظات انتخاب

• قبل از انتخاب مواد پایه و پوشش، طبقه بندی خوردگی محیطی سایت را شناسایی کنید.
• بار و دهانه باد طراحی را برای انتخاب ضخامت و پروفیل صحیح ورق تأیید کنید.
• شیب سقف و طرح زهکشی را بررسی کنید تا از تجمع و نشت آب جلوگیری کنید.
• برای ورق های پیوسته طولانی، بررسی کنید که مسیر حمل و نقل می تواند طول مورد نیاز را داشته باشد یا برای شکل دهی رول در محل برنامه ریزی کنید.
• اگر ورق در یک سیستم کف کامپوزیت استفاده می شود، الزامات طرح ناودانی برشی و درجه آتش سوزی مورد نیاز را تأیید کنید.
