یک سیستم پشتیبانی پوشش ساختمان شامل اعضای ساختاری ثانویه، اتصال دهنده ها، اجزای ضد آب و لوازم تکمیلی است که قاب فولادی اصلی را به پانل های سقف و دیوار متصل می کند.SENBOمصالح ساختمانیطیف کاملی از این قطعات را برای پروژههای سازههای فولادی، از جمله پرلین، گیرههای نگهدارنده، سیستمهای ناودانی، فلاشینگ و مواد آببندی عرضه میکند.
سیستم به طور معمول به پنج گروه عملکردی تقسیم می شود:
حمایت ساختاری:پرلین های فولادی C، Z، U و L شکل، کانال های کلاه، میله های آویزان و لوله های مهاربندی. این اعضا بارها را از پانل های سقف و دیوار به اسکلت فولادی اولیه منتقل می کنند.
بست و اتصال:گیره های پشتیبان سقف و دیوار، براکت های کشویی و ثابت، پیچ های خود حفاری، ناودانی برشی و بست های مخفی. این اجزا تعیین میکنند که چگونه پانلها ایمن شده و چگونه حرکت حرارتی انجام میشود.
زهکشی:ناودان های فولادی یا فولادی ضد زنگ، خروجی های آب باران، لوله های پایین و اجزای زهکشی سیفونیک. طراحی مناسب زهکشی از تجمع و نشت آب در محیط سقف جلوگیری می کند.
چشمک زن و برش:کلاهک های برآمدگی، ورق های چشمک زن، برش لبه ها، بسته ها و لبه های قطره ای. این اقلام لبهها و جابجاییهای پانل را مهر و موم میکنند و آب را بیرون نگه میدارند و ظاهری کامل به ارمغان میآورند.
عایق و آب بندی:عایق حرارتی، موانع بخار، غشاهای تنفسی، نوارهای درزگیر و واشر. این محصولات انتقال گرما را کنترل می کنند، تراکم را مدیریت می کنند و هوابندی را حفظ می کنند.
پرلین های C شکلپرکاربردترین اعضای ثانویه در پوشش های فلزی ساختمان هستند. اندازه ها از C80 تا C350 با ضخامت های 1.5 میلی متر تا 3.5 میلی متر متغیر است. ساخت و نصب آنها ساده است و آنها را برای ساختمان ها و انبارهای صنعتی عمومی مناسب می کند.
پرل های Z شکلعملکرد همپوشانی بهتری نسبت به بخشهای C شکل ارائه میدهند و اغلب برای دهانههای طولانیتر مشخص میشوند. اندازه ها از Z80 تا Z350 می باشد، با سوراخ های از پیش پانچ شده برای بهبود دقت نصب و عملکرد زهکشی.

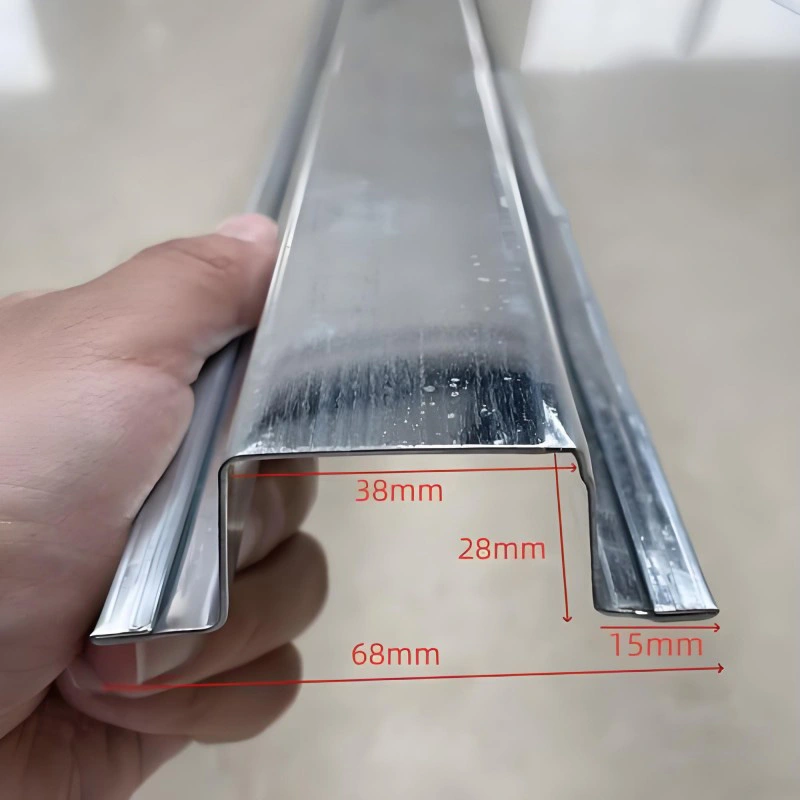

فولاد U شکل و L شکلبرای قاب بندی درها و پنجره ها، تقویت گوشه ها و تثبیت لبه ها استفاده می شود.کانال های کلاهکار با براکت های پشتیبانی منطبق در سیستم هایی که نیاز به تراز دقیق دارند. میله های آویزان و لوله های مهاربندی، پایداری کلی سیستم پرلین را بهبود می بخشد.
گیره های پشتیبانی از نظر فنی حیاتی ترین بخش سیستم سقف درز ایستاده هستند.پشتیبانی های کشوییاجازه دهید پانل سقف با تغییرات دما منبسط و منقبض شود و استرس را کاهش دهید که در غیر این صورت می تواند باعث کمانش یا خستگی بست شود. این تکیه گاه ها معمولاً شامل یک اسپیسر عایق برای جلوگیری از پل حرارتی هستند.پشتیبانی های ثابتدر مکان هایی که حرکت باید مهار شود، مانند در لبه یا برآمدگی استفاده می شود.
پیچ های خود سوراخ دار با واشر EPDM بست استاندارد برای اکثر اتصالات پانل دیوار و سقف هستند. واشر یک مهر و موم مقاوم در برابر آب و هوا را حفظ می کند، در حالی که پوشش پیچ مقاومت در برابر خوردگی را تعیین می کند. ناودانی های برشی در سیستم های عرشه کف کامپوزیتی برای اتصال عرشه به تیر فولادی و انتقال نیروهای برشی استفاده می شود.

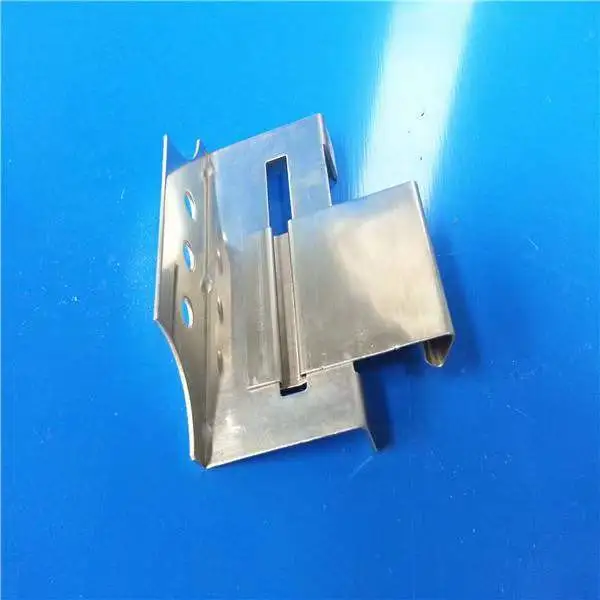

برای سیستم های درز ایستاده، گیره های فولادی ضد زنگ و گیره های آلومینیومی پانل ها را بدون نفوذ به سطح سقف محکم می کنند. این کار تعداد بست های در معرض دید را کاهش می دهد و سفتی طولانی مدت در برابر آب و هوا را بهبود می بخشد.

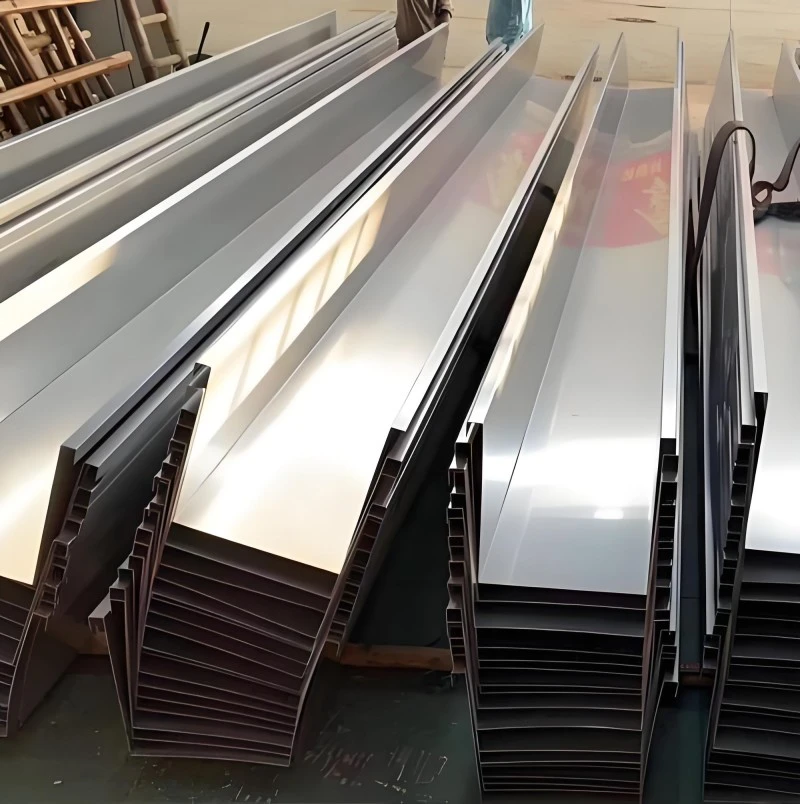

ناودان های فولادی عنصر اصلی جمع آوری زهکشی سقف هستند. مواد متداول عبارتند از فولاد گالوانیزه و فولاد ضد زنگ با ضخامت های 1.0 میلی متر تا 2.0 میلی متر. فولاد ضد زنگ مقاومت بهتری در برابر خوردگی دارد و در محیط های ساحلی یا صنعتی ترجیح داده می شود.

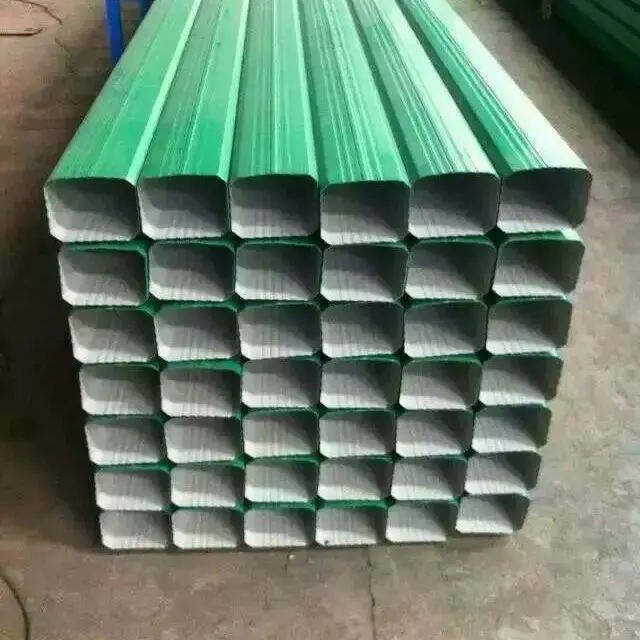

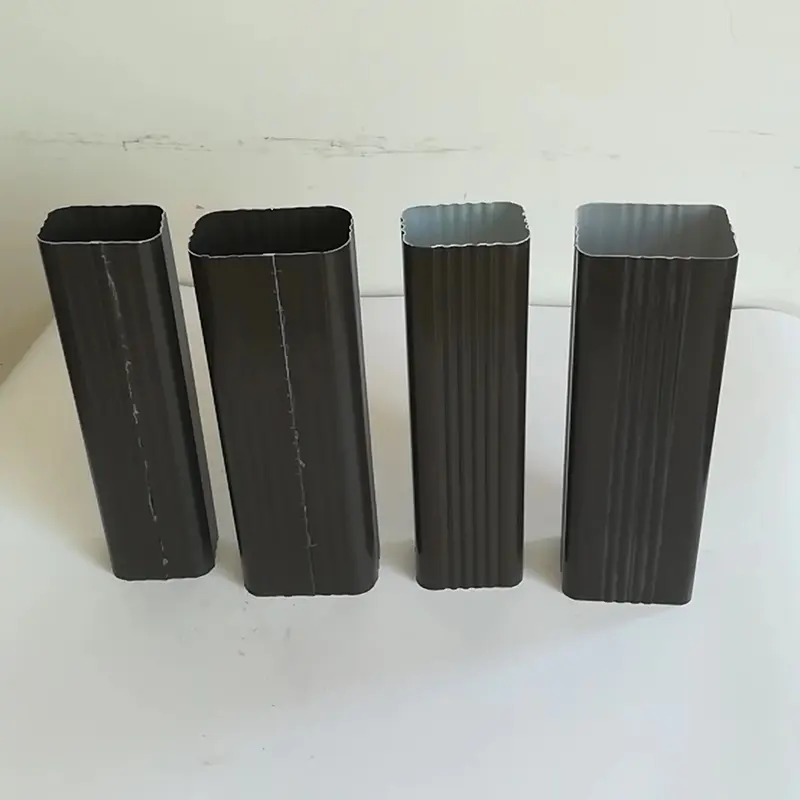

سیستم های زهکشی سیفونیک برای سقف های با دهانه بزرگ که ظرفیت زهکشی بالایی نیاز است استفاده می شود. لوله های خروجی و خروجی آب باران سیستم را کامل می کنند و آب را از ناودان به شبکه زهکشی زمین هدایت می کنند.
قطعات چشمک زن و برش، انتقال بین پانل ها، دیوارها و نفوذ سقف را مهر و موم می کنند. کلاهکهای برآمدگی نوک سقف را میپوشانند، ورقهای چشمکزن اتصالات دیوار به سقف را کنترل میکنند، و تزئینات لبه محیط را تکمیل میکند. بستهها و لبههای قطرهای از ورود آب به انتهای پانلها و لبهها جلوگیری میکنند.
مواد عایق مانند پشم سنگ و پشم شیشه در زیر سقف و پانل های دیوار نصب می شوند. غشاهای تنفسی اجازه خروج رطوبت را می دهند و در عین حال از ورود آب جلوگیری می کنند و موانع بخار تراکم درون لایه عایق را کنترل می کنند. نوارهای درزگیر و واشرها سیستم هوابندی را کامل می کنند.
| دسته بندی اجزا | مشخصات مشترک | یادداشت ها |
|---|---|---|
| پرلین های C شکل | C80-C350، ضخامت 1.5-3.5 میلی متر | رایج ترین برای ساختمان های عمومی |
| پرل های Z شکل | Z80-Z350، ضخامت 1.5-3.5 میلی متر | سوراخ های از پیش پانچ شده موجود است |
| تکیه گاه های سقف | انواع کشویی و ثابت، ارتفاعات مختلف | دارای اسپیسر عایق |
| پیچ های خود حفاری | واشر EPDM، محدوده دمایی -45 درجه سانتیگراد تا 120 درجه سانتیگراد | پوشش مقاومت در برابر خوردگی را تعیین می کند |
| ناودان های فولادی | گالوانیزه یا ضد زنگ، 1.0-2.0 میلی متر | ضد زنگ برای مناطق ساحلی |
| چشمک زن و برش | گالوانیزه یا رنگی، 0.4-0.8 میلی متر | نمایه با نوع پانل مطابقت دارد |
| عایق | پشم سنگ، پشم شیشه، 50-150 میلی متر | بر اساس نیاز حرارتی انتخاب شده است |
| غشای تنفسی | نوع PE، عرض 1.0-1.5 متر | ضد آب و نفوذپذیر در برابر بخار |
| استاندارد قابل اجرا | JGJ/T 473-2019 | مهندسی سیستم پوشش فلزی ساختمان |
برای سیستم های سقف:فاصله تار، نوع گیره نگهدارنده و نمایه پانل باید هماهنگ باشد. تکیه گاه های کشویی برای سقف های درز ایستاده استاندارد هستند تا حرکت حرارتی را در خود جای دهند. ارتفاع تکیه گاه باید با ضخامت عایق مطابقت داشته باشد تا از فشردگی جلوگیری شود.
برای سیستم های دیواری:پرلین های C شکل معمولاً کافی هستند. روش بست به پروفیل پانل دیوار و بار باد بستگی دارد. پیچ های خود حفاری با واشرهای EPDM برای دیوارهای بست در معرض معمول هستند. اتصال دهنده های پنهان ممکن است برای پانل های معماری استفاده شود.
برای محیط های خورنده:ناودان های فولادی ضد زنگ، بست های روکش دار و پرلین های با روکش آلومینیوم-روی را مشخص کنید. واشرهای EPDM باید با پوشش پانل و آب و هوای محلی سازگار باشند.
برای سقف های با دهانه بزرگ:پرلین های Z شکل با سوراخ های از پیش سوراخ شده، تراز زهکشی و پشتیبانی پانل را بهتر می کنند. زهکشی سیفونیک ممکن است برای سقف هایی با شدت بارندگی بالا مورد نیاز باشد.
نصب برلین:خطوط چیدمان را روی قاب فولادی اصلی قبل از نصب علامت بزنید. فاصله پرلین باید با نقشه طراحی مطابقت داشته باشد. اتصالات بین پرلین ها و قاب اصلی باید به طور کامل سفت شود و میله های آویزان باید در جاهایی که لازم است برای جلوگیری از حرکت جانبی نصب شوند.
نصب کلیپ پشتیبانی:گیره ها را در همان جهتی که ترتیب چیدمان پانل انجام می شود نصب کنید. پایه گیره باید به طور ایمن به پرلین بسته شود. بررسی کنید که اسپیسر عایق به درستی قرار گرفته باشد تا از ایجاد پل حرارتی جلوگیری شود.
تعمیر پنل:برای سیستم های درز ایستاده، پانل ها را روی گیره ها قرار دهید و آنها را با تجهیزات کالیبره شده درز دهید. از سفت کردن بیش از حد پیچهای خود حفاری روی سیستمهای بست در معرض دید خودداری کنید، زیرا این کار میتواند به واشر EPDM آسیب رسانده و سفتی هوا را کاهش دهد.
نصب ناودان و چشمک زن:از شیب ناودان ها به سمت نقاط خروجی اطمینان حاصل کنید. تمام اتصالات و انتقالات دامان را ببندید. چشمک زن باید به درستی روی دنده های پانل همپوشانی داشته باشد تا از ردیابی آب در پشت روکش جلوگیری شود.
اجزای سیستم پشتیبانی برای کار با طیف گسترده ای از پانل های پاکت فلزی عرضه شده توسط SENBO طراحی شده اند، از جملهورق های فولادی پروفیلی, ساندویچ پانل پشم سنگ, پانل های آلومینیوم - منیزیم - منگنز، وپانل های سوراخ دار. به عنوان مثال، چیدمان بره برای دیوار ساندویچ پانل با دیوار ورق پروفیل تک پوسته به دلیل تفاوت در قابلیت پوشا متفاوت است. تیم مهندسی ما میتواند نقشههای طرحبندی را ارائه دهد که تکیهگاههای سازهای را با نوع پانل انتخابی هماهنگ میکند.
تکیه گاه های کشویی به پانل سقف اجازه می دهد تا با تغییر دما در طول خود حرکت کند. این استرس حرارتی را کاهش می دهد و از خستگی بست جلوگیری می کند. تکیه گاه های ثابت در نقاط مهار مانند لبه ها و برجستگی ها استفاده می شود. در سقف درز ایستاده، اکثر گیره ها از نوع کشویی هستند و گیره های ثابت فقط در مکان های خاص استفاده می شوند.
فاصله پرلین به نمایه پانل، ضخامت ورق، بار باد و بار برف بستگی دارد. پانل های قوی تر با دنده های بلندتر می توانند مسافت های طولانی تری را بپوشانند و به پرلین های کمتری نیاز دارند. فاصله باید با محاسبات ساختاری برای هر پروژه تأیید شود. تیم فنی ما می تواند یک چیدمان مناسب را بر اساس پنل انتخابی توصیه کند.
برای مناطق ساحلی، اتصال دهنده هایی با پوشش مقاوم در برابر خوردگی بالا باید مشخص شوند. اتصال دهنده های فولادی ضد زنگ یا آنهایی که دارای پوشش سنگین روی آلومینیوم هستند مناسب هستند. واشر EPDM همچنین باید در برابر اشعه ماوراء بنفش مقاوم باشد و با پوشش پانل سازگار باشد تا آببندی در برابر آب و هوا را حفظ کند.
بله. گیره های پشتیبانی، چشمک زن و بسته شدن را می توان برای مطابقت با شکل پانل های غیر استاندارد تولید کرد. نقشه پروفیل پانل و الزامات ساختاری پروژه را ارائه دهید تا بتوان اجزای صحیح را انتخاب یا ساخت.
گواهی مواد، گزارش پوشش، و گزارش تست محصول را می توان ارائه کرد. برای پرلین ها و بست ها، گواهی های تست آسیاب موجود است. برای پروژه هایی که نیاز به مدارک انطباق اضافی، مانند عملکرد آتش سوزی یا یادداشت های محاسباتی سازه ای دارند، می توان این موارد را در صورت درخواست ارائه کرد.
