پانل های دیواری فلزی

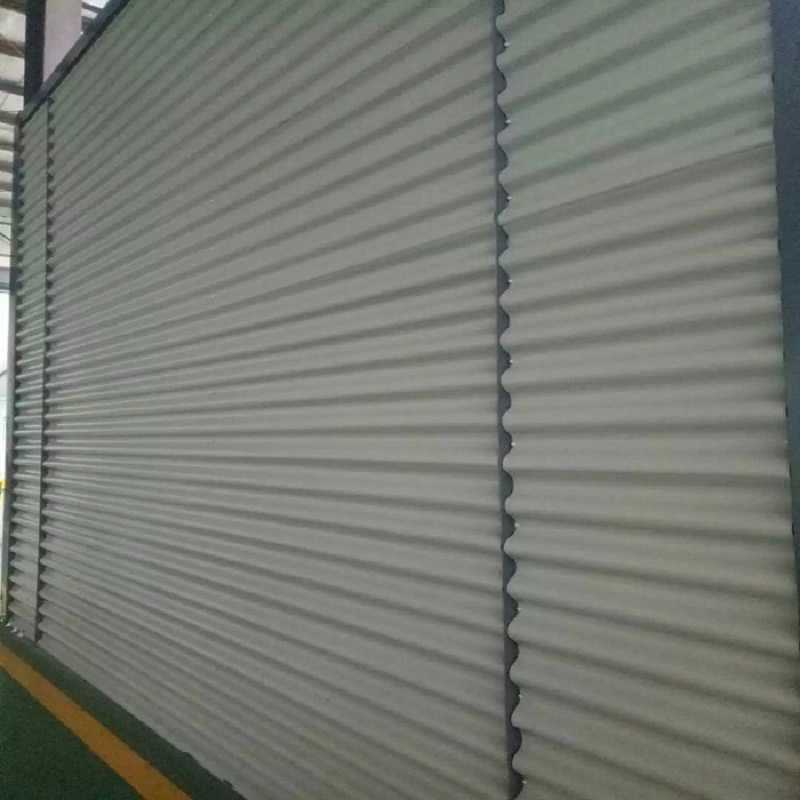

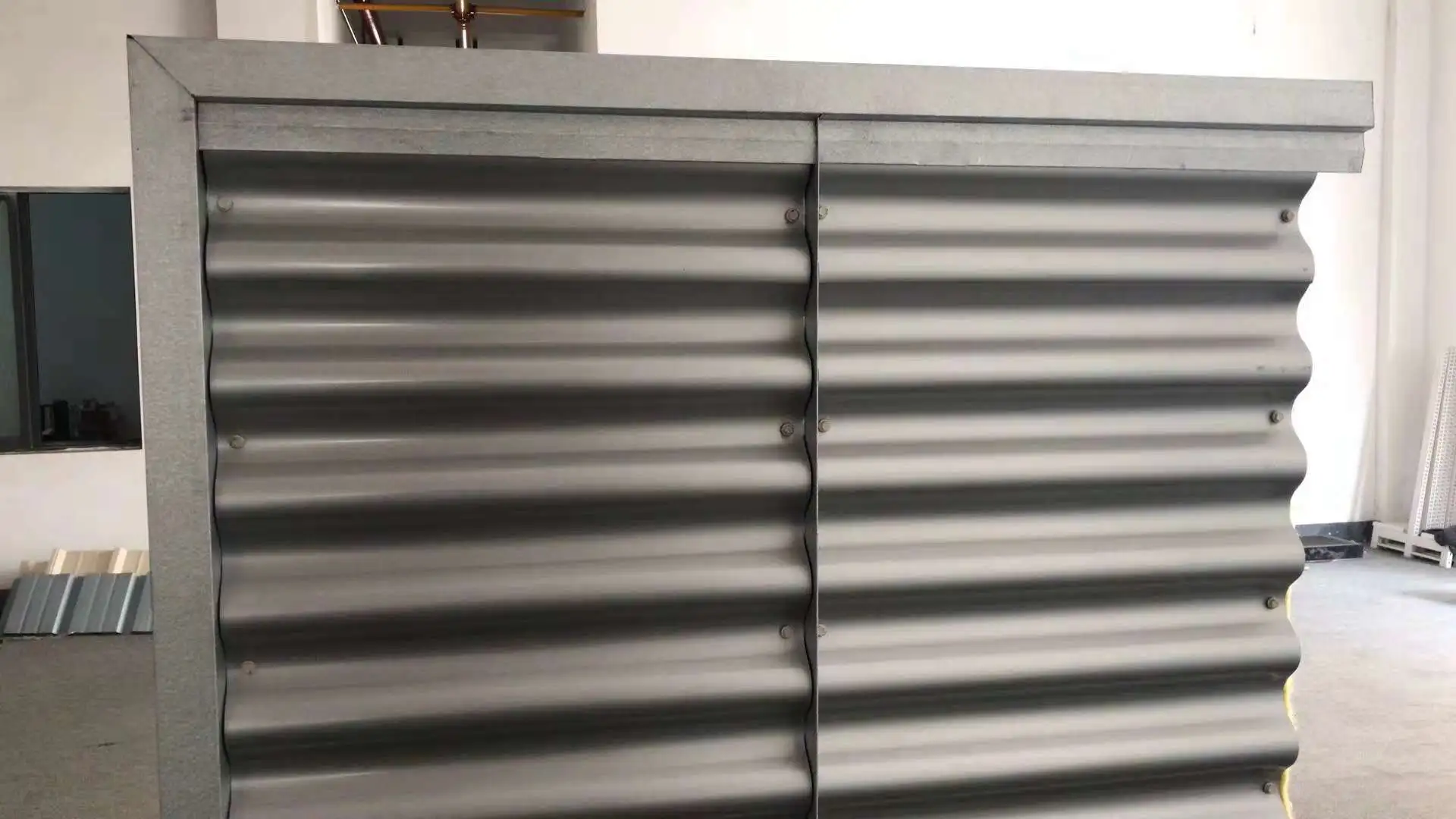

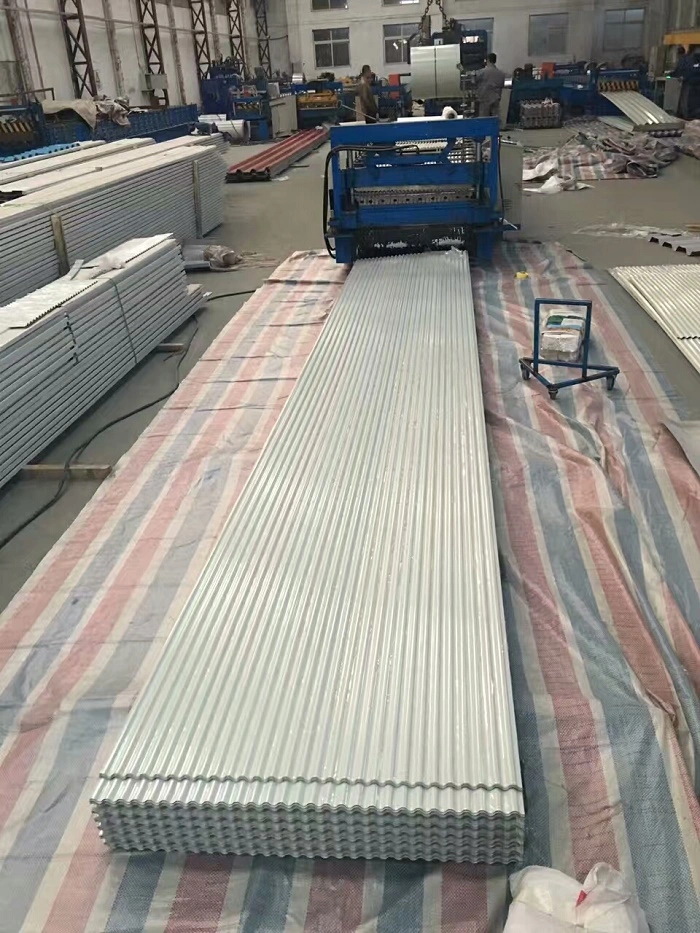

پانل های دیوار فلزی ورق های پروفیلی هستند که برای نمای بیرونی ساختمان استفاده می شوند. آنها توسط کویل های فلزی رول شکل یا با اتصال ورق های فلزی به یک هسته عایق تولید می شوند. کاربردهای متداول شامل محوطه های دیوار بیرونی، روکش دیوار پرده، و پارتیشن های داخلی در کارخانه های صنعتی، ساختمان های عمومی و مکان های بزرگ مقیاس است. انتخاب مواد پایه به محیط عملیاتی و الزامات دوام بستگی دارد. SENBO این پانل‌ها را بر روی خطوط اختصاصی رول‌فرمینگ، با بررسی‌های کیفیت داخلی که ضخامت مواد، ابعاد پروفیل و چسبندگی پوشش را پوشش می‌دهد، تولید می‌کند که به حفظ عملکرد ثابت محصول در سرتاسر دسته‌ها کمک می‌کند.

گزینه های مواد پایه

• ورق فولادی گالوانیزه گرم:به طور معمول درجه DX51D + Z. وزن پوشش روی دو طرفه از 40 گرم در متر مربع تا 275 گرم در متر مربع متغیر است. مناسب برای ساختمان های صنعتی عمومی
• ورق فولادی آلوزینک (پوشش با آلیاژ Al-Zn):پوشش حاوی تقریباً 55٪ آلومینیوم و 43.5٪ روی است. مقاومت در برابر خوردگی 3 تا 5 برابر ورق گالوانیزه استاندارد را فراهم می کند.
• ورق فولادی با پوشش رنگی:از پوشش های پلی استر (PE) یا فلوئوروکربن (PVDF) استفاده می کند که مقاومت در برابر خوردگی را با ظاهر تزئینی ترکیب می کند.
• ورق آلیاژ آلومینیوم:ضخامت از 1.5 میلی متر تا 3.0 میلی متر. به درجه آتش کلاس A2 دست می یابد. سبک با استحکام بالا. عمر سرویس معمولاً بیش از 20 سال است.

دسته بندی محصولات

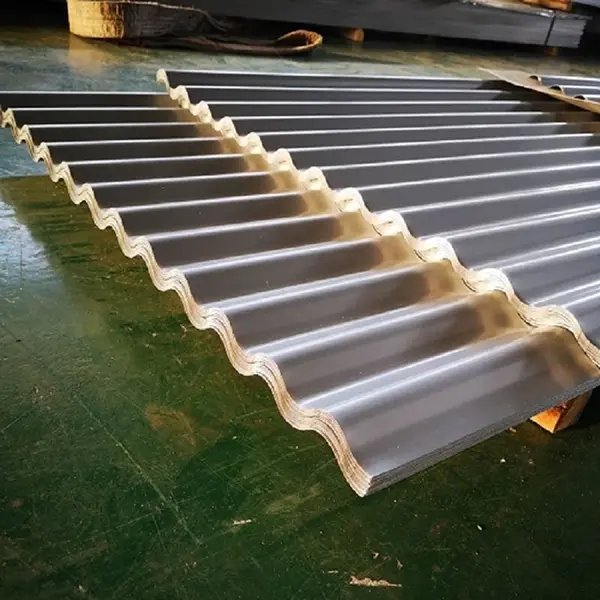

• پانل دیواری فلزی تک پوسته:ورق فلزی پروفیل تک لایه. برای دیوارهای خارجی بدون عایق یا دیوارهای پرده تزئینی استفاده می شود.
• پانل دیواری ساندویچ فلزی:حاوی مواد اصلی مانند پشم سنگ یا پلی اورتان است. عایق حرارتی را با پوشش ساختمان ادغام می کند.

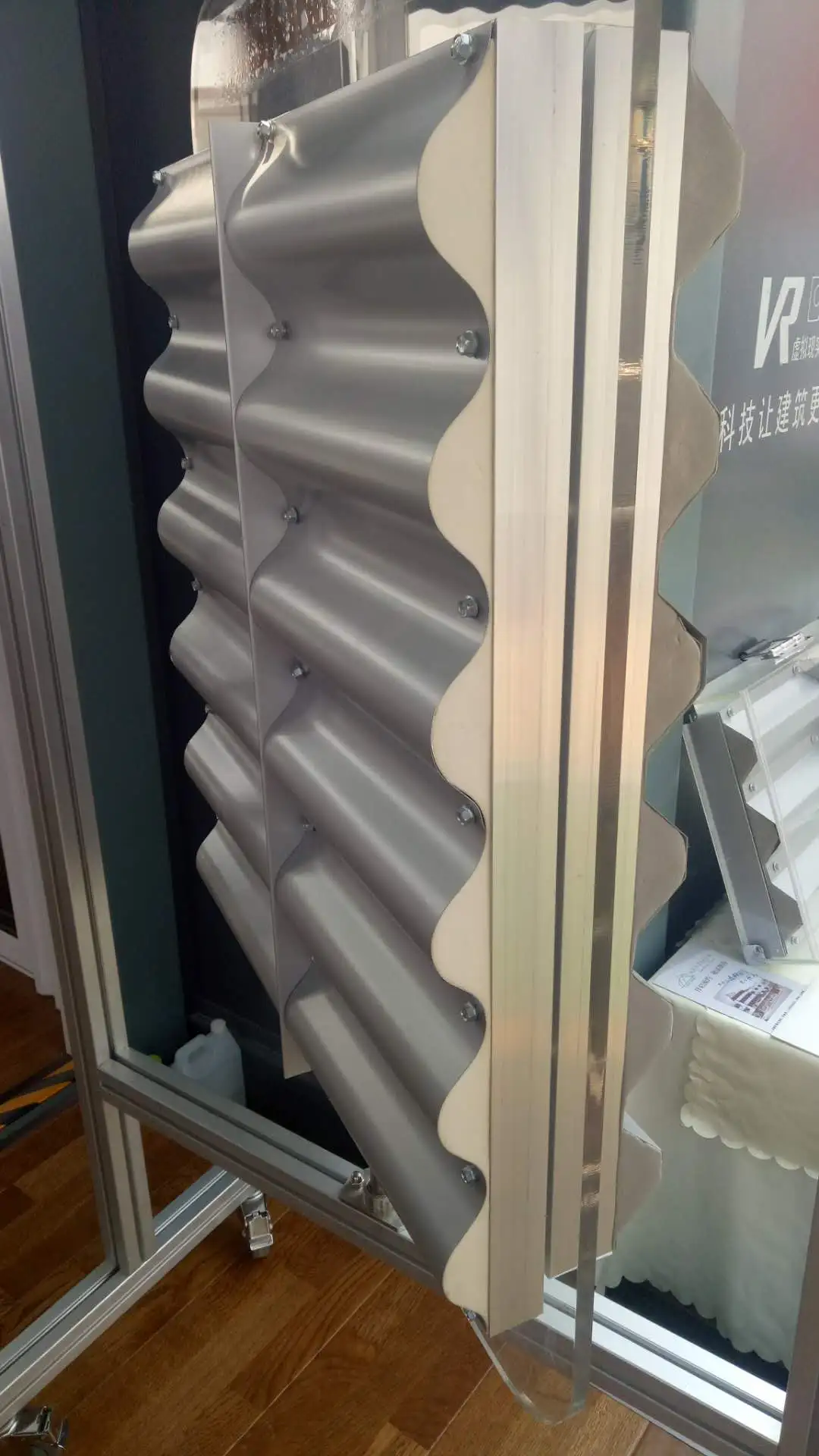

• سیستم دیوار فلزی بست پنهان:پانل ها با براکت های مخفی متصل می شوند. بدون اتصال دهنده های قابل مشاهده بر روی سطح پانل، و در نتیجه ظاهر تمیزی دارد.

سیستم های نصب و راه اندازی

• نصب قلاب:از کانال های خزدار و ساختارهای قلاب برای نصب پانل ها از بالا به پایین استفاده می کند. امکان نصب و حذف آسان را فراهم می کند.
• نصب خارجی:از مکانیسم های گسترش و اتصال برای تنظیم فاصله نصب و تطبیق با اندازه های مختلف پانل استفاده می کند.

مشخصات فنی

داده های عملکرد از برنامه های کاربردی پروژه

1. مقاومت در برابر باد

مقاومت در برابر باد یک معیار عملکرد کلیدی برای پانل های دیواری فلزی در مناطق ساحلی و با باد شدید است. پروژه توسعه و استفاده از قلیایی طبیعی آلاشان تاموسو در صحرای گوبی در نزدیکی مرز چین و مغولستان واقع شده است. این سایت دارای فشار اولیه باد 0.6 کیلونیوتن بر متر مربع است و ارتفاع ساختمان حداکثر به 61 متر می رسد. این پروژه از یک سیستم پوشش فلزی با مساحت کل بیش از 400000 متر مربع استفاده می کند. از طریق محاسبات نظری و آزمایش‌های بالا بردن باد در مقیاس 1:1، سیستم‌های پانل ساندویچ دیوار و سقف به ترتیب به ظرفیت‌های باربری 5.2 کیلو پاسکال و 6.3 کیلو پاسکال دست یافتند. این سایت با وجود طوفان های شن متعدد در طول ساخت و ساز دست نخورده باقی ماند.

2. عملکرد محیط زیست ساحلی

ساختمان ترمینال 2 در فرودگاه Zhuhai Jinwan در یک منطقه ساحلی با فشار باد زیاد و شرایط محیطی پیچیده واقع شده است. این پروژه شامل 65000 متر مربع سقف فلزی و روکش دیوار است. فناوری جوش مداوم فولاد ضد زنگ برای اطمینان از پایداری سازه و آب بندی سیستم های سقف و دیوار، مطابق با الزامات عملکرد چرخه عمر ساختمان، استفاده شد.

3. سازگاری با فرم های معماری

پانل های دیواری فلزی را می توان به شکل پروفیل های مستقیم یا منحنی ساخت تا طرح های پیچیده معماری را در خود جای دهند. در پروژه Alxa Tamusu، سیلوهای استوانه‌ای شکل از ورق‌های فولادی پروفیل‌دار با چیدمان عمودی همراه با پرلین‌های منحنی استفاده کردند. انبار محصول نهایی از یک سیستم دیواری فلزی با بست عمودی استفاده می کرد. پانل ها در تمام ارتفاع بدون همپوشانی افقی اجرا می شوند و با براکت های مخفی به هم متصل می شوند و ظاهر بیرونی تمیز و مقاومت قابل اعتماد در برابر باد و شن را ارائه می دهند.

4. عملکرد آکوستیک و آتش

پانل های دیواری فلزی می توانند ساختارهای جذب کننده صدا را با سوراخ ادغام کنند. هنگامی که با مواد پشتیبان صوتی ترکیب می شوند، ضریب کاهش نویز (NRC) 0.7 تا 0.8 به دست می آید. پانل های دیواری آلیاژ آلومینیوم می توانند به درجه آتش سوزی کلاس A2 دست یابند. برخی از سیستم ها همچنین دارای رتبه مقاومت در برابر رطوبت RH99٪ هستند که آنها را برای محیط های با رطوبت بالا مناسب می کند.

5. درمان سطح و مقاومت در برابر آب و هوا

پانل های دیواری فلزی را می توان با پوشش های PVDF یا پلی استر تکمیل کرد. این پوشش ها در برابر اسیدها، قلیاها، اسپری نمک، باد، قرار گرفتن در معرض آفتاب و باران اسیدی مقاومت می کنند. پانل های دیواری آلیاژ آلومینیوم بیش از 20 سال عمر مفید دارند.

یادداشت های نصب و رسیدگی به سایت

• قبل از شروع نصب پانل، ساختار پشتیبان را از نظر تراز و تراز بودن بررسی کنید.
• از تجهیزات بالابر با پدهای محافظ برای جلوگیری از خراشیدگی یا فرورفتگی سطوح پانل استفاده کنید.
• برای سیستم‌های بست پنهان، ترتیب سازنده را دنبال کنید تا از درگیری صحیح براکت‌های مخفی اطمینان حاصل کنید.
• پانل ها را با ابزارهای مناسب برای فلز برش دهید و لبه ها را برش دهید تا از خوردگی و آسیب جلوگیری شود.
• با توجه به جزئیات ضد آب و هوای پروژه، درزگیر را در درزها و اطراف دهانه ها اعمال کنید.

سوالات متداول

تفاوت پانل های تک پوسته و ساندویچ پانل برای دیوار چیست؟

پانل های تک پوسته از یک ورقه فلزی تشکیل شده و محافظت در برابر آب و هوا و ظاهر را فراهم می کنند اما عایق ندارند. ساندویچ پانل ها شامل یک هسته عایق، معمولاً پشم سنگ یا پلی اورتان هستند و علاوه بر محفظه، عملکرد حرارتی را نیز ارائه می دهند. انتخاب بستگی به نیازهای انرژی ساختمان و نیازهای ایمنی در برابر آتش دارد.

کدام ماده پایه برای محیط های ساحلی بهتر است؟

آلوزینک یا آلیاژ آلومینیوم اغلب در مناطق ساحلی به دلیل بهبود مقاومت در برابر خوردگی در مقایسه با فولاد گالوانیزه استاندارد ترجیح داده می شوند. پوشش های PVDF همچنین مقاومت بهتری در برابر اسپری نمک و قرار گرفتن در معرض اشعه ماوراء بنفش دارند.

آیا می توان پانل های دیواری فلزی را منحنی کرد؟

بله، بسیاری از پانل های دیواری فلزی را می توان برای مطابقت با طرح های معماری منحنی کرد. پانل های منحنی معمولاً با رول فرمینگ یا ترمز فشاری تا شعاع مورد نیاز تولید می شوند. شعاع قابل دستیابی به مشخصات پانل، جنس و ضخامت بستگی دارد.

سیستم های بست پنهان چگونه نگهداری می شوند؟

سیستم های بست پنهان به حداقل تعمیر و نگهداری نیاز دارند. بازرسی دوره‌ای بصری برای بررسی هرگونه شلی پانل، خرابی درزگیر یا آسیب سطح توصیه می‌شود. از آنجایی که بست ها پنهان هستند، کمتر در معرض آب و هوا قرار می گیرند که می تواند خطر خوردگی طولانی مدت را کاهش دهد.

کنترل کیفیت و مستندسازی

تولیدکنندگان باید گزارش های آزمایش کارخانه را شامل ضخامت مواد پایه، وزن پوشش، استحکام تسلیم و ابعاد پانل ارائه دهند. برای پروژه‌هایی که نیازهای بار باد خاص دارند، می‌توان گزارش‌های تست افزایش باد را ارائه کرد. بازرسی‌های دریافتی در محل باید تأیید کنند که نمایه‌های پانل، رنگ‌ها و مقادیر مطابق با نظم هستند و سطوح بدون آسیب هستند.

ملاحظات انتخاب

• قبل از انتخاب مواد پایه و نوع هسته، الزامات ایمنی ساختمان در برابر آتش را ارزیابی کنید.
• برای مناطق با باد شدید، داده‌های تست افزایش باد مخصوص سیستم پانل در نظر گرفته شده را درخواست کنید.
• هنگام انتخاب بین سیستم های اتصال دهنده قابل مشاهده و پنهان، دسترسی تعمیر و نگهداری و ظاهر طولانی مدت را در نظر بگیرید.
• در مرحله طراحی، در دسترس بودن پروفیل ها و طول های سفارشی را با سازنده تأیید کنید.
