پنل فولادی با پوشش رنگی مخفی بست

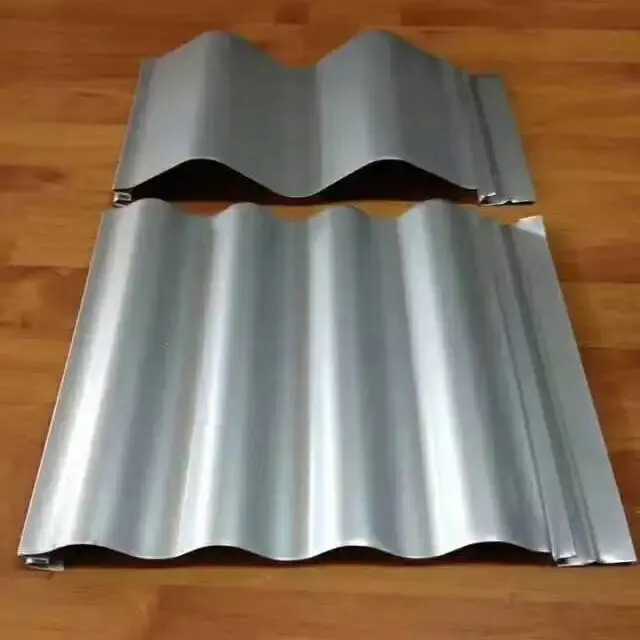

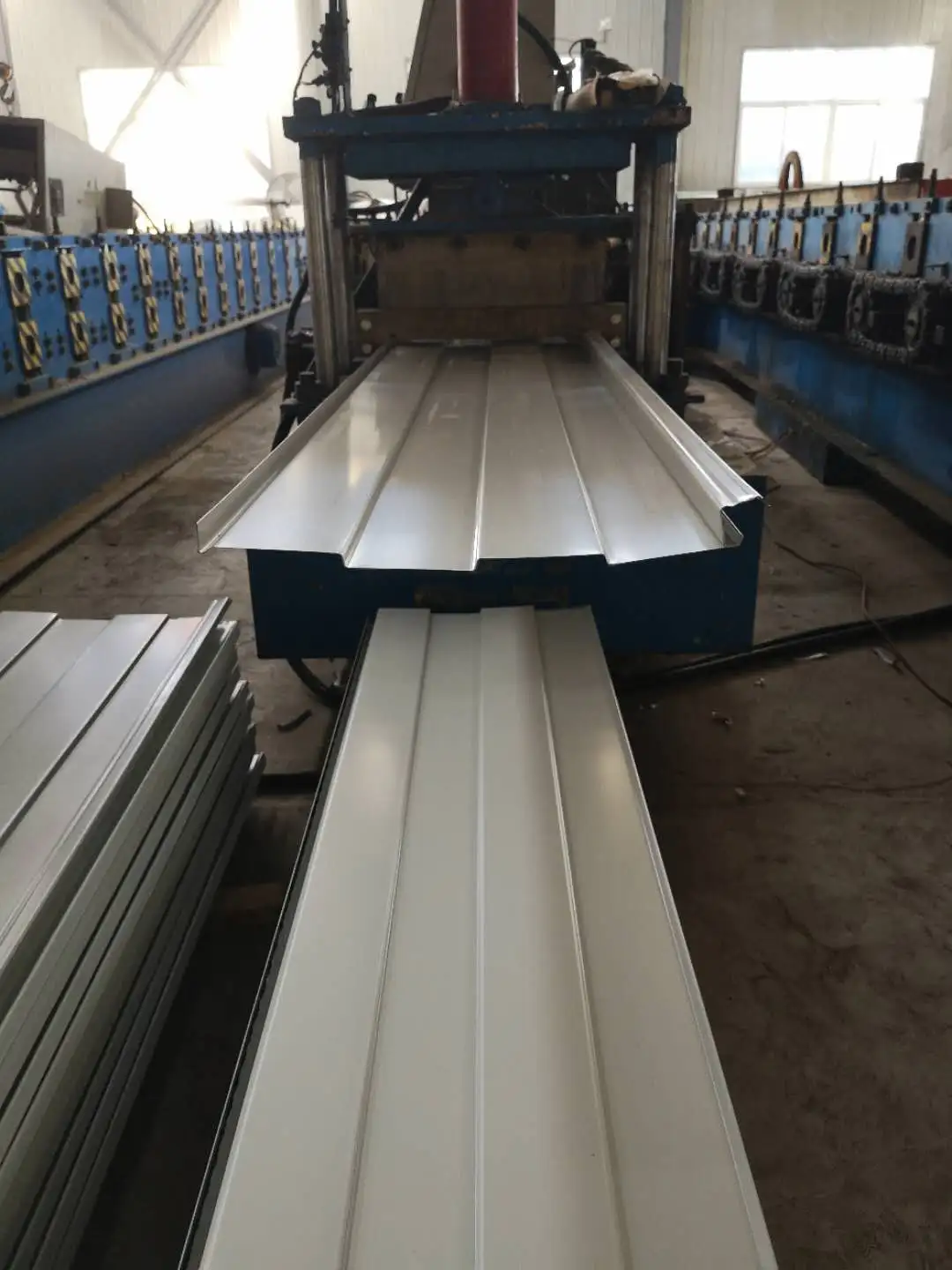

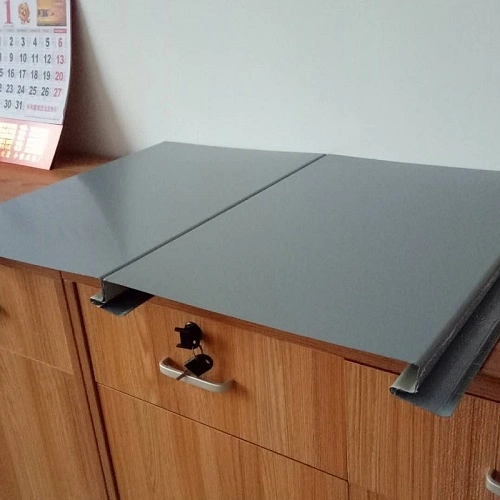

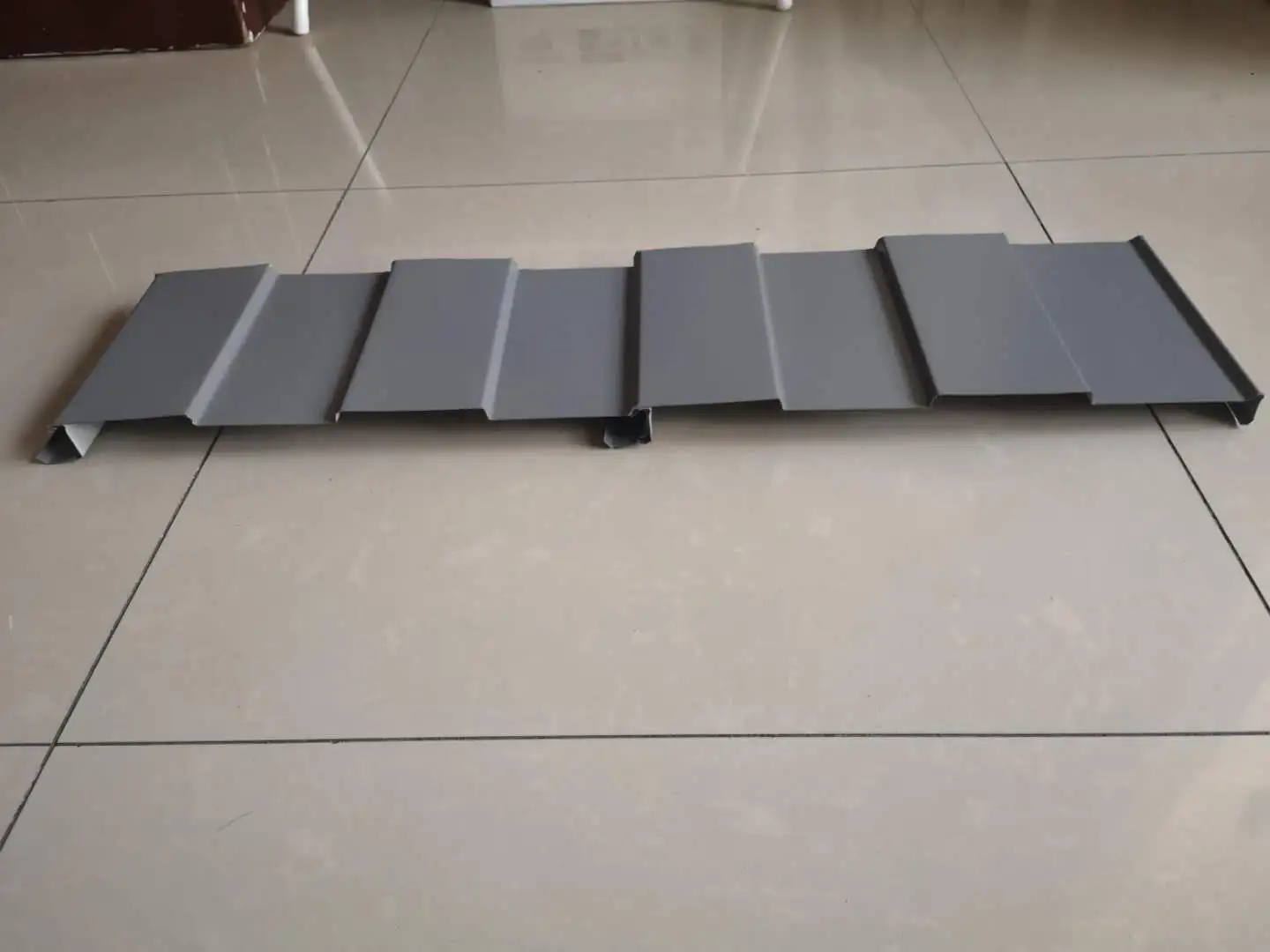

پانل‌های فولادی با پوشش رنگی بست پنهان، که به آن‌ها پانل‌های سقف پنهان یا گیره پنهان نیز می‌گویند، ورق‌های پروفیلی هستند که از فولاد با روکش رنگی تشکیل شده‌اند. آن‌ها به جای پیچ‌های آشکار، با براکت‌های گالوانیزه یا آلیاژ آلومینیومی منطبق بر روی سقف‌ها ثابت می‌شوند. دنباله اتصال شامل بستن براکت های پنهان به پرلین ها، درگیر شدن دنده ماده پانل با دنده مرکزی براکت، و سپس قفل کردن درز با دستگاه درز برای ایجاد یک اتصال محکم بین پانل های مجاور است. SENBO این پروفیل ها را بر روی خطوط رول فرمینگ اختصاصی تولید می کند و ابعاد کلیدی مانند ارتفاع دنده، عرض موثر و عمق قفل را در طول تولید بررسی می کند.

تفاوت اصلی با سقف های فولادی با روکش رنگی استاندارد در روش بست است. پانل‌های معمولی با پیچ‌های خودکاری که از سطح پانل عبور می‌کنند، محکم می‌شوند و به درزگیر در هر سوراخ پیچ نیاز دارند. پانل های بست پنهان به جای آن بر پایه های قفل شده متکی هستند، به این معنی که سطح بدون نفوذ باقی می ماند. این رویکرد عایق رطوبتی را بهبود می بخشد، خطر خوردگی طولانی مدت در نقاط اتصال دهنده را کاهش می دهد و ظاهر تمیزتری به سقف می بخشد.

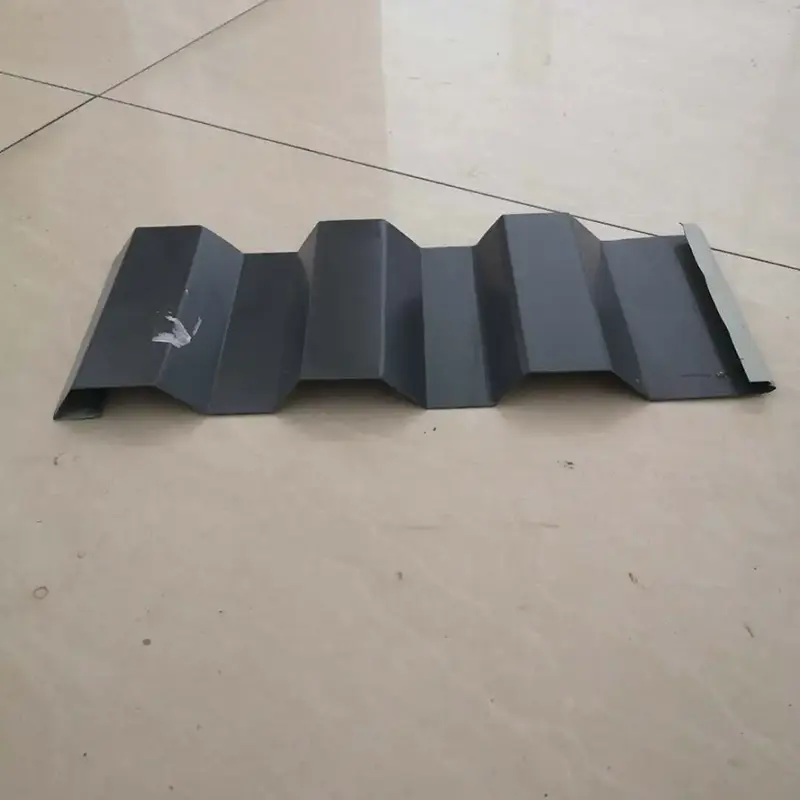

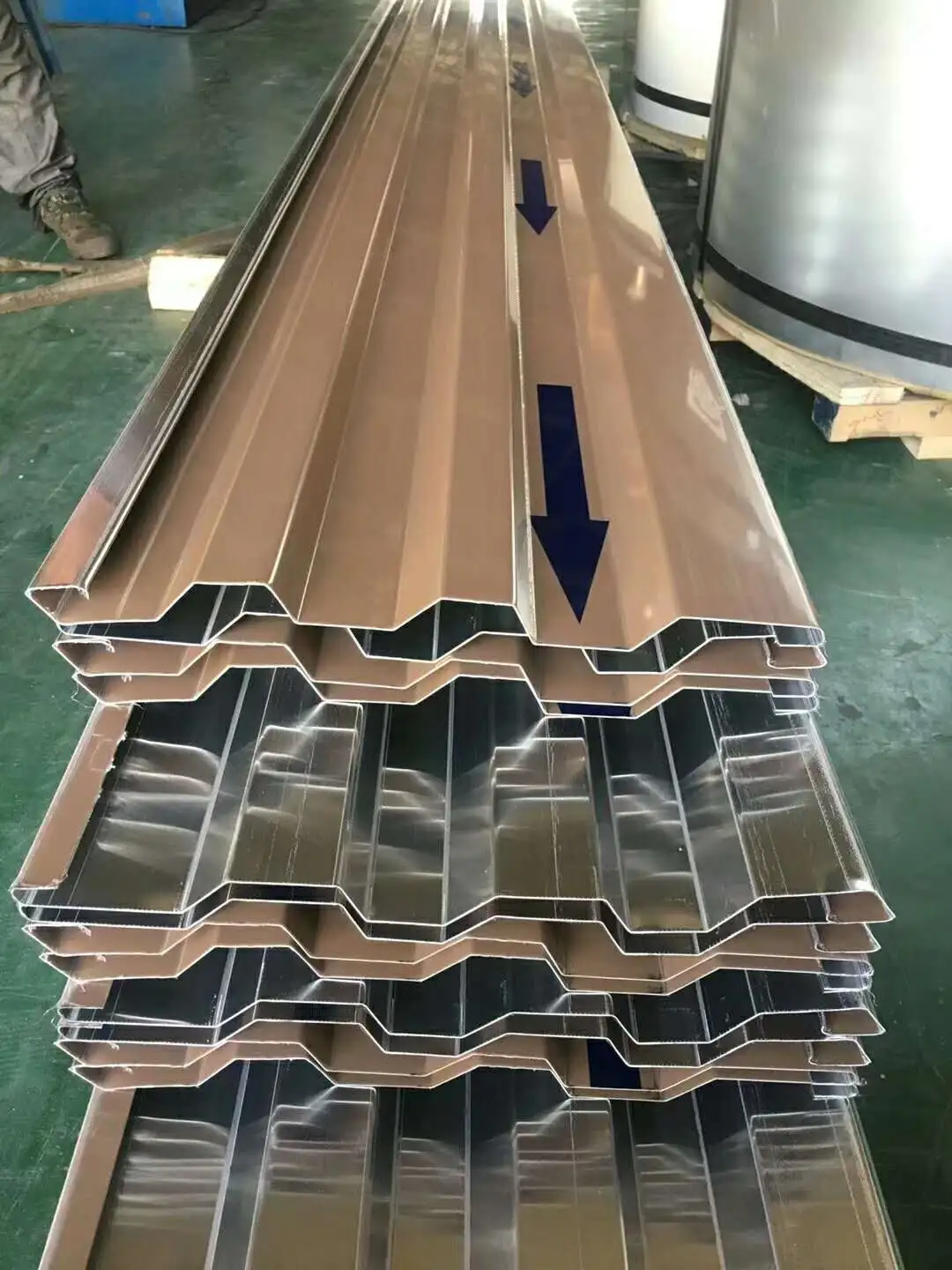

انواع پروفایل های رایج

مشخصات فنی

تأیید عملکرد

1. رفتار ضد آب

از آنجایی که سطح پانل فولادی با پوشش رنگی بست پنهان هیچ گونه نفوذ اتصال دهنده ای ندارد، سیستم از یک مسیر نشتی معمولی که در سقف های بست اکسپوز یافت می شود جلوگیری می کند. در سیستم‌های سنتی، درزگیر در سوراخ‌های پیچ می‌تواند با گذشت زمان کهنه شود و ترک بخورد و اجازه ورود آب را بدهد. پروفیل Jiaochi 760 با ارتفاع دنده 71 میلی متر و فاصله دنده 380 میلی متر به آب باران کمک می کند تا به سرعت از دره ها به سمت لبه ها حرکت کند. هنگامی که درزها با دستگاه درز بسته می شوند، قفل جانبی مانعی مداوم در برابر ورود آب ایجاد می کند. عدم وجود سوراخ های سطحی نیز پتانسیل خوردگی را که از اتصال دهنده ها شروع می شود کاهش می دهد.

2. مقاومت در برابر باد

براکت هایی که پانل ها را روی پرلین ها نگه می دارند به گونه ای طراحی شده اند که در برابر بالا آمدن مقاومت کنند. در طی یک پروژه فتوولتائیک سقف فولادی رنگی 5 مگاواتی در فرودگاه بین المللی شنژن بائوآن، فشار باد در محل به 0.75 کیلونیوتن بر متر مربع رسید. آزمایش‌های بیرون‌کشی روی گیره‌های مخفی قدرت بیرون‌کشی 200 کیلوگرم را ثبت کردند که الزامات ایمنی را برآورده می‌کرد. پنل گیره پنهان YX41-250-750 از فولاد با قدرت تسلیم حداقل 550 مگاپاسکال و عمق قفل بیشتر از 5.2 میلی متر استفاده می کند. هر دنده به هم پیوسته توسط یک گیره ثابت متصل می شود که توانایی سقف را برای کنترل بارهای باد و برف بهبود می بخشد.

3. جبران حرکت حرارتی

گیره های ثابت به پانل های سقف اجازه می دهد تا در امتداد شیب بلغزانند، زیرا فلز با تغییرات دما منبسط و منقبض می شود. پانل ها در طول این حرکت با گیره ها درگیر می شوند، بنابراین ارتباط بین سقف و سازه پایدار می ماند. این اجازه می دهد تا طول پانل های مداوم بیش از 100 متر بدون نیاز به همپوشانی عرضی باشد که برای سقف های با دهانه بزرگ مفید است.

4. راندمان نصب

این سیستم از پانل های پیش ساخته کارخانه ای استفاده می کند که در محل به هم متصل می شوند. برخی از پروفیل های گیره مخفی مانند CC-750 به ماشین درز تخصصی نیاز ندارند که می تواند کار را کاهش دهد و زمان نصب را کوتاه کند. استوک کویل را می توان در محل کار به طول برش داد، پانل های منفرد بیش از 100 متر را قادر می سازد و تعداد دورهای انتهایی را به حداقل می رساند. این رویکرد همچنین خطر نشت در مفاصل عرضی را کاهش می دهد.

ویژگی های طراحی

• سطح بدون نفوذ:اتصال براکت مخفی سوراخ های پیچ را از سطح سقف حذف می کند، که احتمال نشتی و خوردگی در اتصال دهنده ها را کاهش می دهد.
• درگیری با کلیپ پایدار:عمق قفل بیش از 5.2 میلی متر و مقاومت در برابر بیرون کشیدن به 200 کیلوگرم می رسد که لنگر قابل اعتمادی را تحت بالا بردن باد فراهم می کند.
• محل اقامت حرکت حرارتی:گیره های کشویی به پانل ها اجازه می دهد تا در امتداد شیب منبسط و منقبض شوند و استرس را که می تواند در طول زمان باعث آسیب سقف شود، کاهش می دهد.
• قابلیت پانل بلند:طول های منفرد تا 100 متر همپوشانی های عرضی را کاهش می دهد و مدیریت آب را ساده می کند.
• تنوع پروفایل:گزینه هایی مانند YX51-380-760 و YX50-410-820 نیازهای دهانه و بار متفاوتی را پوشش می دهند.

برنامه های کاربردی معمولی

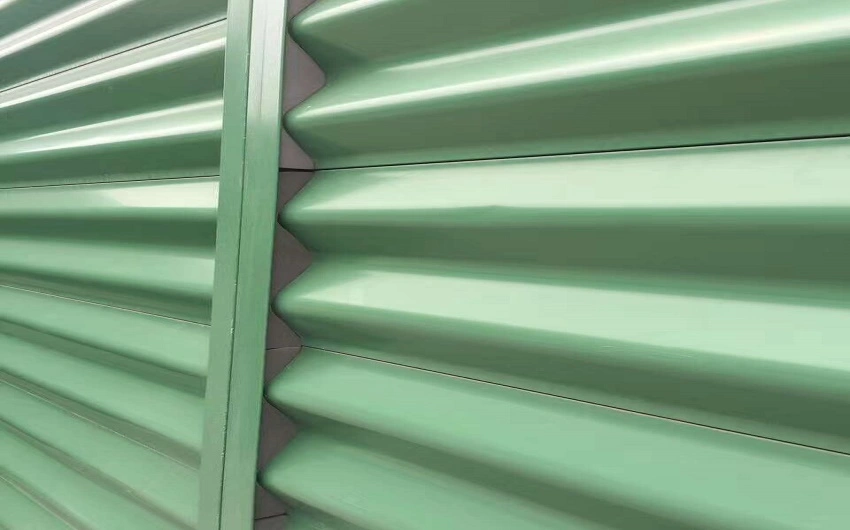

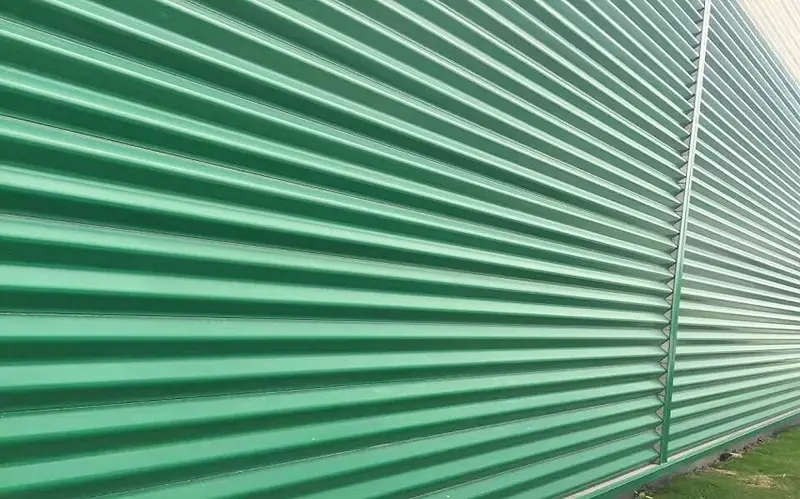

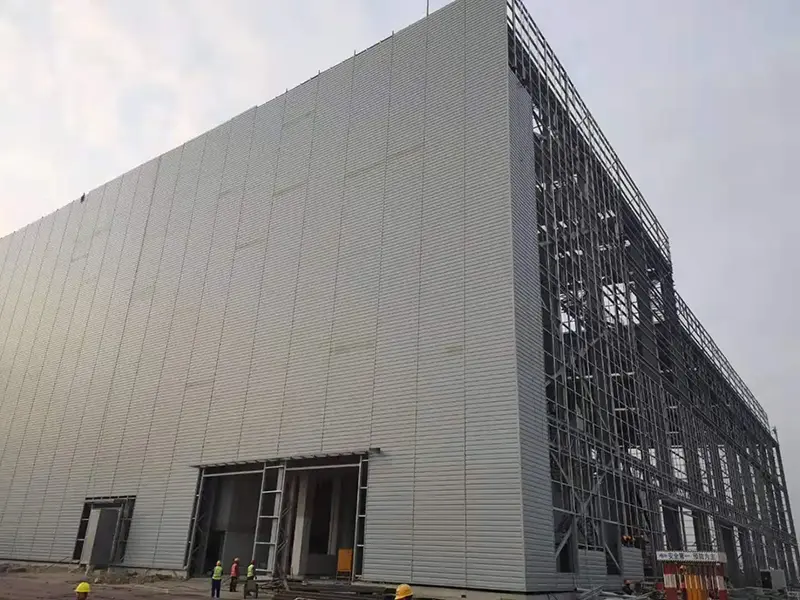

• سیستم های سقف برای ساختمان های صنعتی سازه های فولادی با دهانه بزرگ.
• امکانات عمومی مانند پایانه های فرودگاه، اماکن ورزشی و مراکز نمایشگاهی.
• ساختمان های صنعتی با نیاز شدید به عایق رطوبتی از جمله نیروگاه ها و تاسیسات پتروشیمی.
• مراکز لجستیک و انبارهایی که قابلیت اطمینان سقف در آنها اولویت دارد.
• پروژه های نوسازی که نیاز به تعویض سیستم سقف موجود دارند.

توصیه های در محل

• قبل از شروع نصب پانل، فاصله و تراز کردن پرلین را تأیید کنید.
• برای جلوگیری از فرورفتگی دنده ها یا خراشیدگی روکش از تجهیزات بالابر با تسمه های نرم استفاده کنید.
• برای درگیر کردن گیره ها و پانل های درز، ترتیب سازنده را دنبال کنید.
• سفتی درز را بعد از درز زدن بررسی کنید و قبل از رفتن به پانل بعدی درگیر شدن گیره را بررسی کنید.
• برای پانل های بلند، ترتیب نصب را طوری برنامه ریزی کنید که حرکت حرارتی در نقاط ثابت محدود نشود.

سوالات متداول

چگونه بام بست پنهان آب باران را بدون درزگیر در درزها کنترل می کند؟

اینترلاک جانبی به صورت مکانیکی با دستگاه درز تشکیل می شود. اتصال حاصل به اندازه کافی سفت است که در شرایط عادی در برابر ورود آب مقاومت کند. شیب سقف و طراحی مناسب زهکشی نیز به دور شدن سریع آب از درزها کمک می کند.

آیا می توان از پانل های بست پنهان در سقف های منحنی استفاده کرد؟

بیشتر پروفیل های بست پنهان برای سقف های مستقیم یا با شعاع بسیار بزرگ در نظر گرفته شده اند. حداقل شعاع انحنا به پروفیل پانل و ضخامت مواد بستگی دارد. برای کاربردهای منحنی، قبل از سفارش با سازنده مشورت کنید.

مزیت پانل بدون بست های آشکار چیست؟

اتصال دهنده های در معرض درزگیر در هر سوراخ پیچ نیاز دارند. با گذشت زمان، درزگیر می تواند تخریب شود و مسیرهای نشتی ایجاد کند. بست های مخفی این نقطه نگهداری را از بین می برند و خطر ورود آب و خوردگی اطراف سوراخ های پیچ را کاهش می دهند.

مقاومت بالابر باد برای یک پروژه خاص چگونه تأیید می شود؟

تست های بیرون کشیدن گیره ها را می توان در محل یا آزمایشگاه انجام داد. مقدار اندازه گیری شده باید با بار بالابرنده باد طراحی برای محل ساختمان مقایسه شود. تأمین‌کنندگان می‌توانند داده‌های آزمایشی را ارائه دهند یا در تأیید پروژه خاص کمک کنند.

بازرسی و مستندسازی

قبل از حمل و نقل، پانل ها از نظر هندسه پروفیل، عمق قفل، وضعیت پوشش سطح و دقت ابعاد بررسی می شوند. گواهی‌های آسیاب برای فولاد پایه باید همراه با گزارش‌هایی برای قدرت بیرون‌شدن گیره در صورت لزوم در دسترس باشد. در حین نصب، بررسی های نقطه ای درگیر شدن درز و تراز گیره به اطمینان از کیفیت ثابت کمک می کند.

عواملی که قبل از سفارش باید ارزیابی شوند

• بار باد طراحی را تعیین کنید و بررسی کنید که پروفیل و سیستم گیره انتخاب شده می تواند نیاز را برآورده کند.
• تأیید کنید که شیب سقف برای نمایه پانل انتخابی و طرح زهکشی کافی است.
• اگر پانل های پیوسته طولانی برنامه ریزی شده است، بررسی کنید که سازه می تواند حرکت حرارتی را در لبه بام و برجستگی انجام دهد.
• برای پروژه‌های نوسازی، شرایط و فاصله‌های موجود را برای تأیید سازگاری بررسی کنید.
