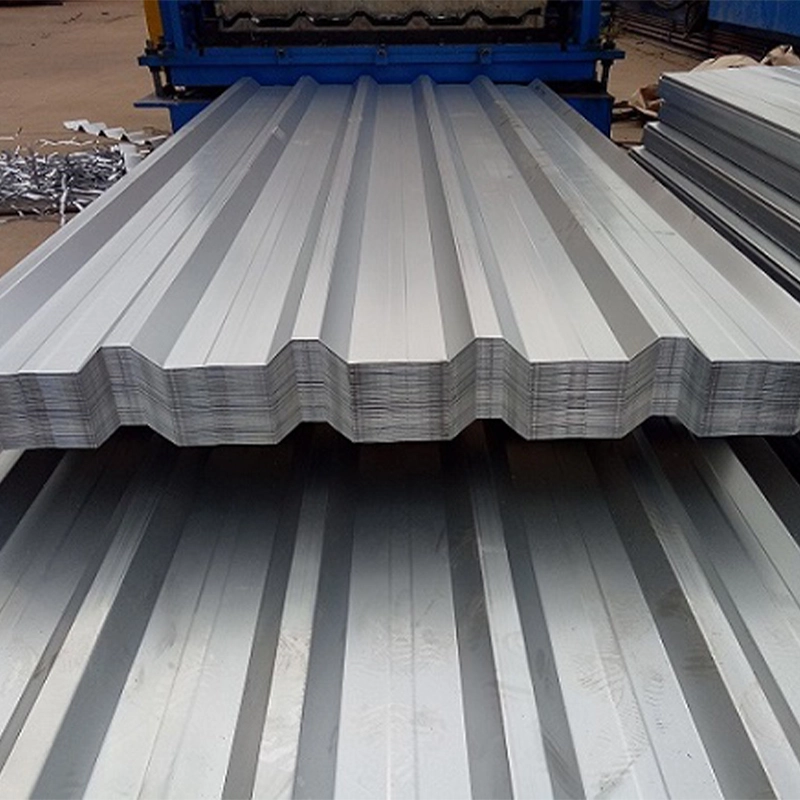

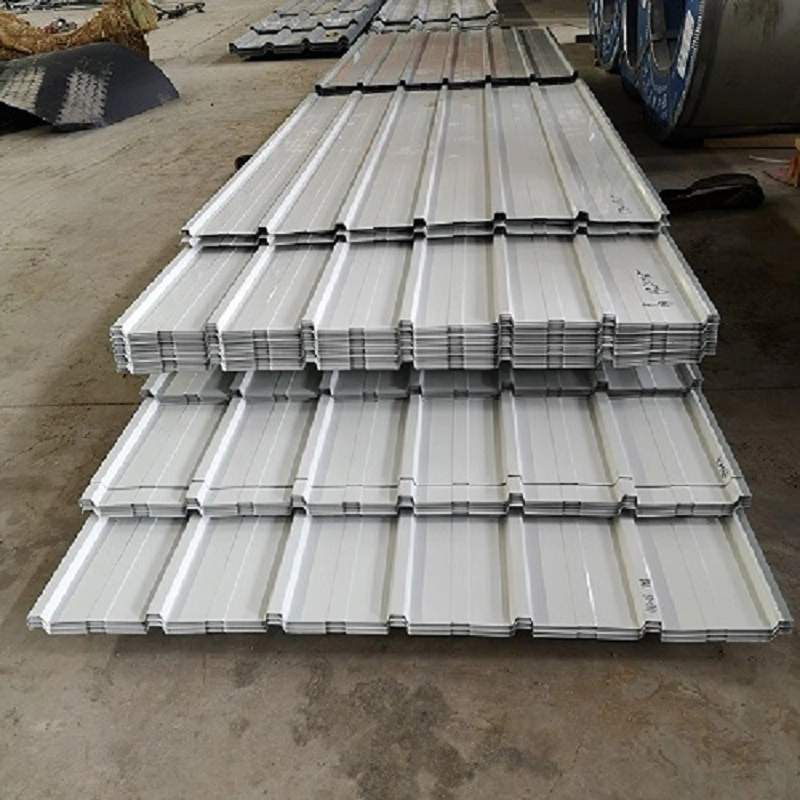

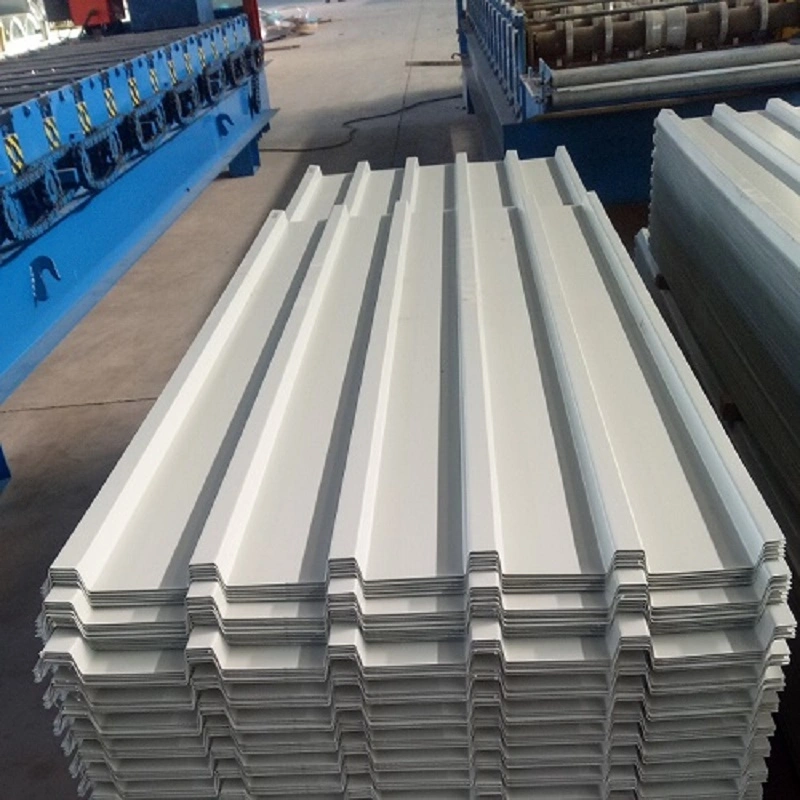

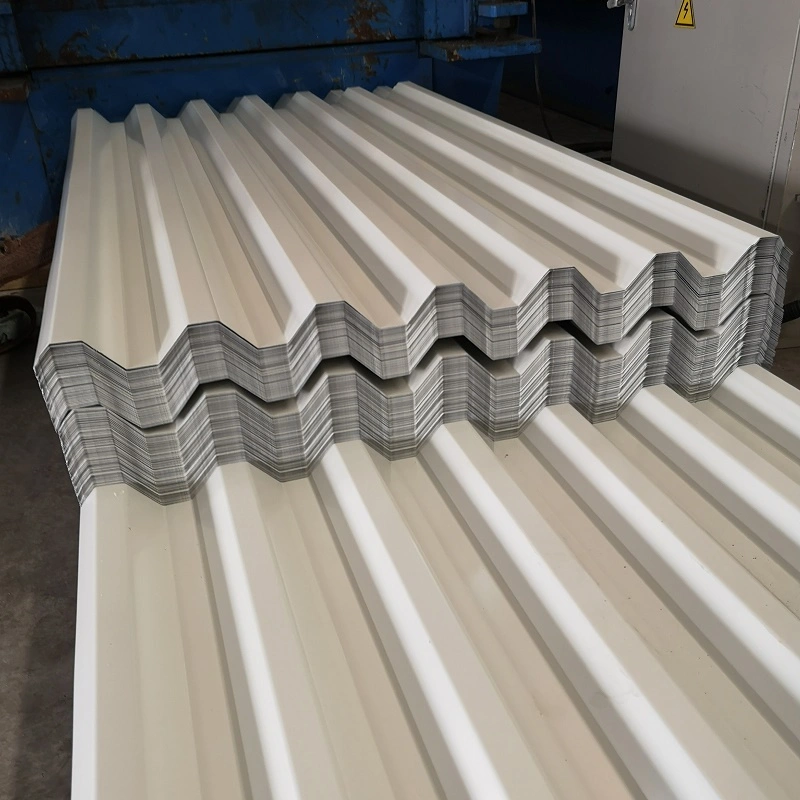

ورق فولادی موجدار با روکش رنگی

ورق فولادی موجدار با روکش رنگی با شکل دادن یک کلاف فولادی از پیش رنگ شده به شکل پروفیل موجدار تولید می شود. کلاف پایه از فولاد نورد سرد یا گالوانیزه گرم با گریدهایی مانند DX51D، Q195 یا SGCC است. قبل از رنگ آمیزی، سطح تحت چربی زدایی، فسفاته شدن و کروماسیون قرار می گیرد. سپس سیم پیچ یک روکش غلتکی، معمولاً پلی استر یا PVDF، با ضخامت لایه خشک بالای 15 میکرومتر تا 25 میکرومتر و ضخامت پشتی 5 میکرومتر تا 10 میکرومتر دریافت می کند. SENBO این ورق ها را پس از بررسی ضخامت کویل، وزن پوشش و وضعیت سطح عرضه می کند و فرآیند رول شکل دهی شامل تأیید دوره ای هندسه پروفیل است.

ورق فولادی موجدار با پوشش رنگی به صورت سرد به صورت مقطعی از دنده ها و دره های موازی شکل می گیرد. این شکل سفتی خمشی طولی بالا و زهکشی موثر آب را فراهم می کند در حالی که ضخامت مواد را بین 0.2 میلی متر تا 1.2 میلی متر نگه می دارد. پروفایل های رایج عبارتند از YX10-130-910، YX15-225-900، YX25-205-820، YX35-125-750، و YX51-250-750. پهنای پوشش موثر بین 300 میلی متر تا 1150 میلی متر است. طول ورق به سفارش برش داده می شود. این محصول از GB/T 12755-2008 پیروی می کند که الزامات ترکیب مواد، خواص مکانیکی، پوشش و تحمل ابعاد را مشخص می کند.

مشخصات کلیدی

مشخصات محصول

• وزن سبک با سفتی کافی:پروفیل موجدار سفتی خمشی را بدون افزودن ضخامت مواد افزایش می دهد که به کاهش بارهای ساختاری کمک می کند.
• زهکشی موثر:الگوی دنده و دره موازی آب باران را به سرعت به سمت بام می برد و تعداد همپوشانی های عرضی را کاهش می دهد.
• حفاظت در برابر خوردگی:یک لایه فلزی گالوانیزه یا Al-Zn به همراه یک لایه رویی آلی دو مانع در برابر خوردگی جوی ایجاد می کند.
• انعطاف پذیری رنگ و اندازه:رنگ‌های RAL در دسترس هستند و طول، ضخامت و نمایه ورق را می‌توان برای مطابقت با نقشه‌های پروژه تنظیم کرد.
• نصب سریع:ورق های پیش ساخته کارخانه مستقیماً بر روی پرلین ها نصب می شوند که کار سایت را در مقایسه با سیستم های ریخته گری در محل یا بنایی کوتاه می کند.

نمونه های کاربردی فیلد

1. محوطه سقف و دیوار برای ساختمان های صنعتی

این ورق های فولادی موجدار با روکش رنگی اغلب برای سقف و دیوار در کارخانه ها و انبارها استفاده می شود. پروفیل نوع 760 برای پوشش سقف رایج است زیرا هندسه آن از زهکشی خوب پشتیبانی می کند و تعداد دورهای جانبی را محدود می کند. در یک پروژه ساحلی، یک کارخانه 48000 متر مربعی در صنعت مس جنوب شرقی از سقف فولادی رنگی با سیستم فتوولتائیک توزیع شده استفاده کرد. سقف در شرایط بارانی منطقه عملکرد قابل قبولی داشت که نشان دهنده مناسب بودن مواد برای پاکت های بزرگ کارخانه است.

2. ساختمان های مدولار و سازه های موقت

ورق های رنگی راه راه برای ساخت و ساز مدولار و موقت مناسب هستند زیرا سبک، برش آسان و نصب سریع هستند. پروژه پارک خط شعبه ننه شانگهای شامل ایستگاهی بود که با سقف های موجدار با پوشش رنگی و روش های مدولار در 45 روز ساخته شد. کاربردهای مشابه شامل کابین های پیش ساخته، دفاتر موقت، احتکار سایت و سایبان می باشد.

3. محوطه های ویژه

پروفیل همچنین در محیط های خاص خاص مانند فضای داخلی کابین کشتی استفاده می شود. در این حالت، راه راه صافی سطح و ساختار بصری را فراهم می کند در حالی که میزان قاب فولادی سبک گیج مورد نیاز در پشت پانل را کاهش می دهد.

نکات مدیریت و نصب سایت

• ورقه ها را خشک نگه دارید و روی تکیه گاه های هموار نگهداری کنید. اگر ذخیره سازی در فضای باز ضروری است، از یک پوشش تنفسی استفاده کنید و پشته را بالا ببرید.
• دسته ها را با تسمه های عریض دسته بندی کنید تا از آسیب رساندن به دنده ها یا خراشیدگی رنگ جلوگیری کنید.
• برای برش از قیچی یا قیچی استفاده کنید. از دیسک‌های ساینده‌ای که گرما ایجاد می‌کنند و می‌توانند به پوشش در لبه برش آسیب بزنند، خودداری کنید.
• اتصال دهنده ها و واشرهای سازگار با پوشش ورق را برای به حداقل رساندن خوردگی گالوانیکی مشخص کنید.
• برای دورهای جانبی و دورهای انتهایی، جزئیات لپ سازنده را دنبال کنید. درزگیر را در جایی که برای شیب سقف و منطقه باد مشخص است، اعمال کنید.
• قبل از قرار دادن ورقه ها، تراز پرلین را بررسی کنید. ناهماهنگی می تواند باعث ایجاد موج های قابل مشاهده شود و به دنده ها فشار وارد کند.

کنترل کیفیت و مستندسازی

گواهی آسیاب باید درجه فلز پایه، وزن پوشش گالوانیزه و ضخامت لایه رنگ را تایید کند. در طول تولید، ابعاد پروفیل مانند ارتفاع دنده، گام و عرض موثر در فواصل زمانی منظم بررسی می شود. قبل از حمل و نقل، ورق ها از نظر عیوب پوشش، خراش های سطحی و دقت ابعاد بررسی می شوند. برای پروژه‌های بزرگ، در صورت نیاز، می‌توان نمونه‌ها را برای اسپری نمک شخص ثالث یا آزمایش‌های هوازدگی سریع ارسال کرد.

ملاحظات انتخاب

• قبل از انتخاب وزن پوشش گالوانیزه و نوع رنگ، دسته خوردگی اتمسفری محل را شناسایی کنید.
• برای انتخاب ضخامت و پروفیل صحیح ورق، بار باد طرح و فاصله پرلین را تأیید کنید.
• شیب سقف و طرح زهکشی را بررسی کنید تا از حوضچه جلوگیری کنید و از جریان آب به سمت لبه بام اطمینان حاصل کنید.
• برای صفحات پیوسته طولانی، مسیر حمل و نقل و دسترسی به سایت را برنامه ریزی کنید. در صورت محدود بودن حمل و نقل، شکل دهی رول در محل ممکن است یک گزینه باشد.
• اگر ساختمان در منطقه پر خطر آتش سوزی قرار دارد، توجه داشته باشید که ورق فلزی خود غیر قابل احتراق است، اما مجموعه سقف از جمله عایق باید جداگانه ارزیابی شود.

سوالات متداول

چگونه بین پوشش های PE و PVDF انتخاب کنم؟

پلی اتیلن یک روکش استاندارد و اقتصادی برای ساختمان های صنعتی عمومی در محیط های ملایم است. PVDF حفظ رنگ و مقاومت بهتر در برابر اشعه ماوراء بنفش و اسپری نمک را فراهم می کند و آن را برای مکان های ساحلی یا بسیار خورنده ترجیح می دهد. انتخاب باید با عمر خدمات مورد انتظار پروژه و قرار گرفتن در معرض محیطی مطابقت داشته باشد.

حداقل شیب سقف برای ورق های رنگی موجدار چقدر است؟

شیب 5% معمولاً برای سیستم های لبه دار با پیچ ثابت توصیه می شود. شیب های پایین تر نیاز به آب بندی و طراحی زهکشی اضافی دارند و حداقل قابل قبول باید توسط مهندس پروژه بر اساس شدت بارندگی محلی تایید شود.

آیا می توان این ورق ها را روی سقف های منحنی نصب کرد؟

برخی از پروفیل‌ها را می‌توان با رول‌فرمینگ یا ترمز فشاری تا شعاع بزرگی منحنی کرد. حداقل شعاع به ضخامت ورق، هندسه دنده و انعطاف پذیری پوشش بستگی دارد. تامین کننده باید قبل از ثبت سفارش، محدودیت شکل دهی را تایید کند.

چگونه ثبات رنگ در یک سقف بزرگ حفظ می شود؟

تمام ورق های یک سطح باید در صورت امکان از یک دسته سیم پیچ سفارش داده شوند. اگر چندین دسته اجتناب ناپذیر است، درخواست قرائت رنگ کنید و روی تحملی مانند ΔE ≤ 1.5 توافق کنید. توالی ذخیره سازی و نصب مناسب نیز به جلوگیری از تغییرات قابل مشاهده کمک می کند.
