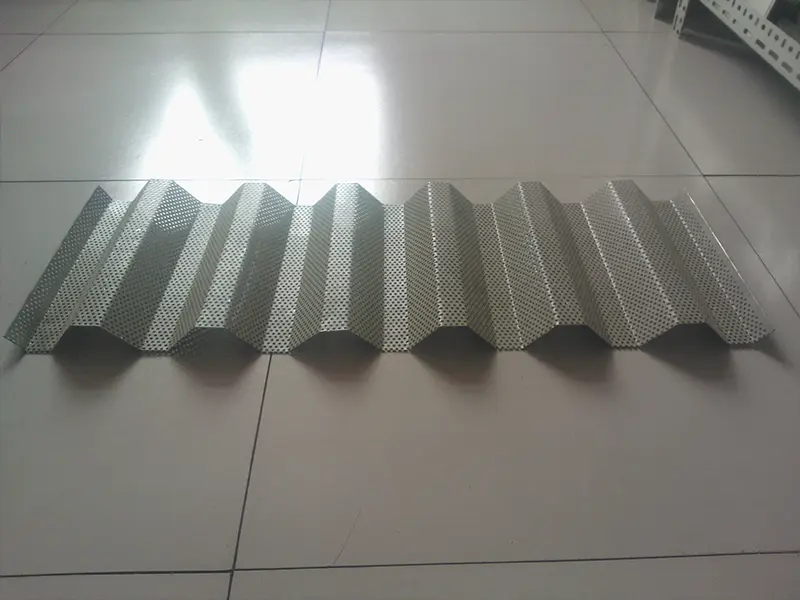

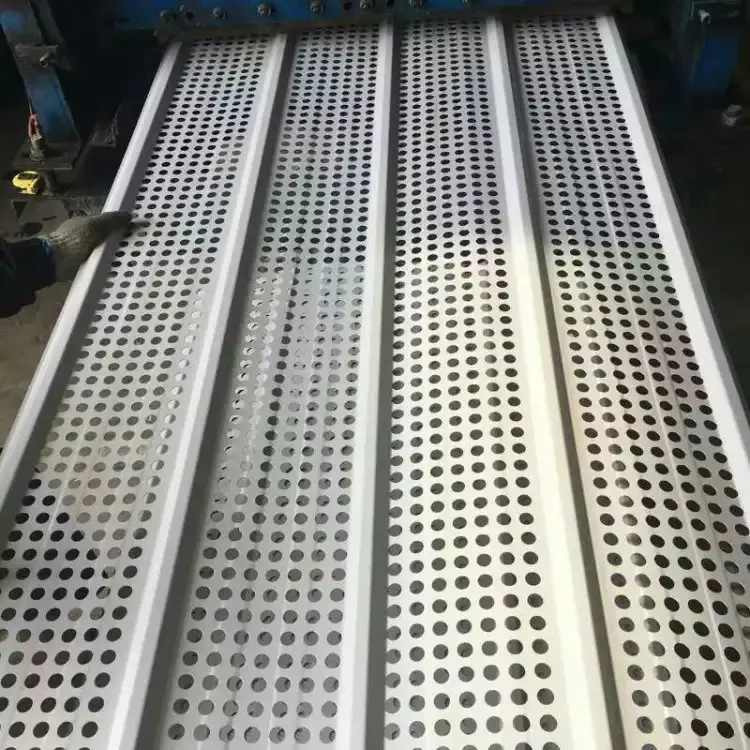

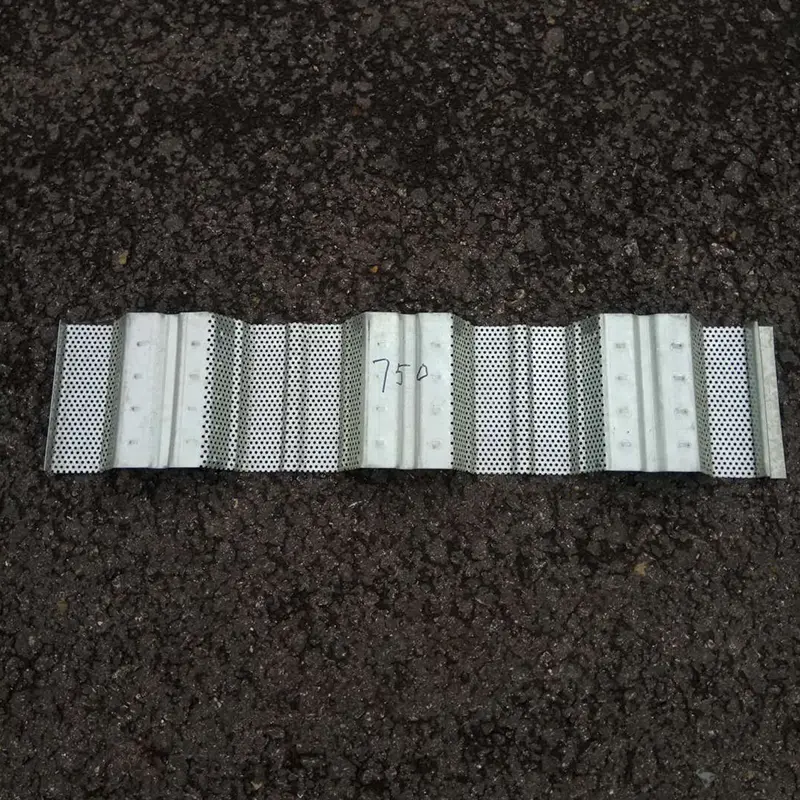

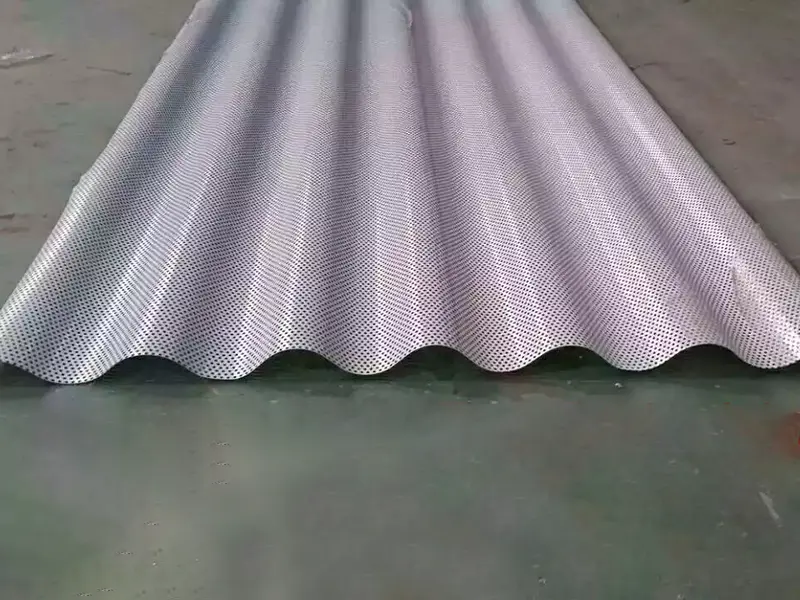

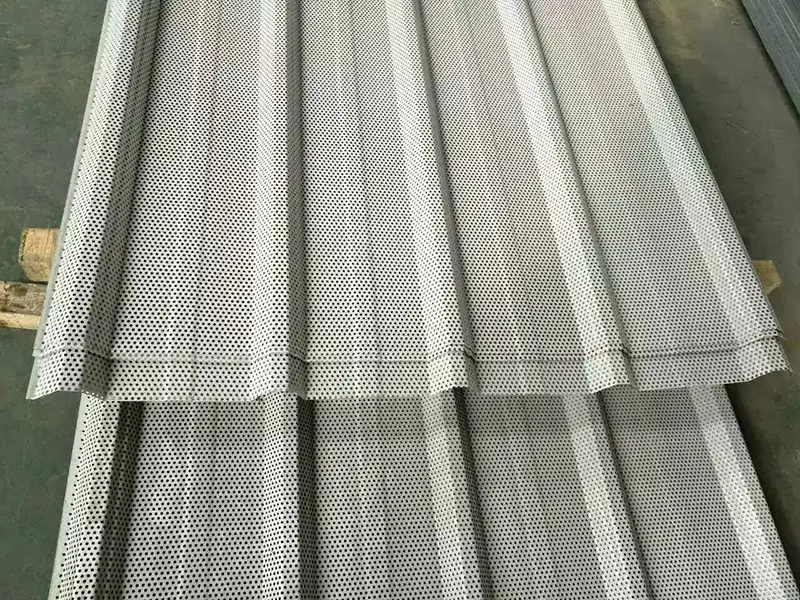

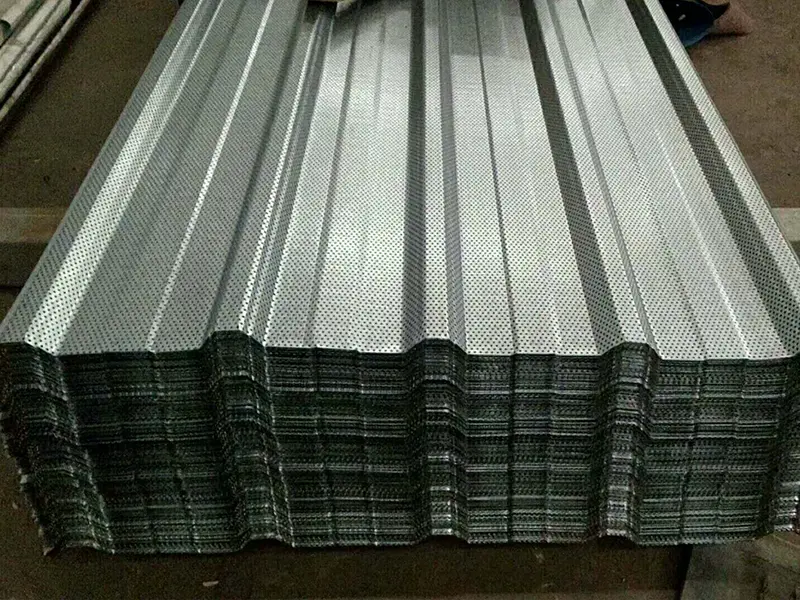

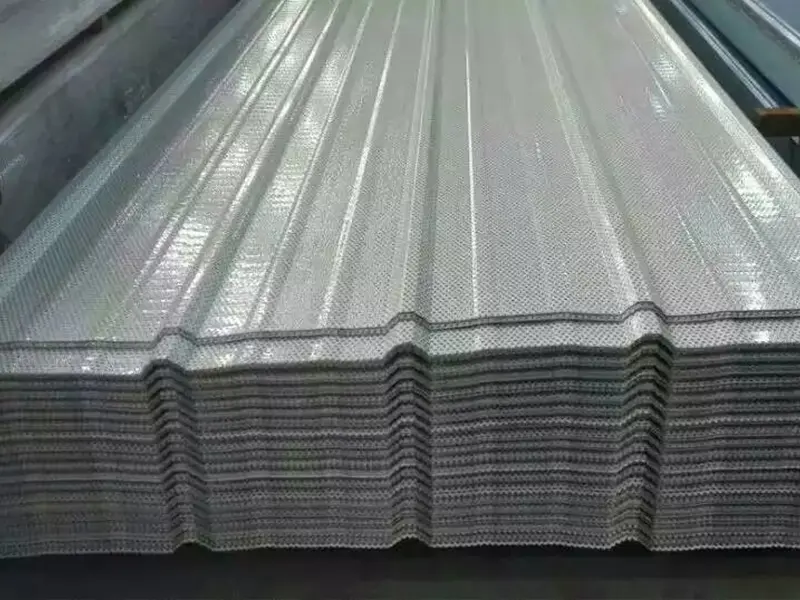

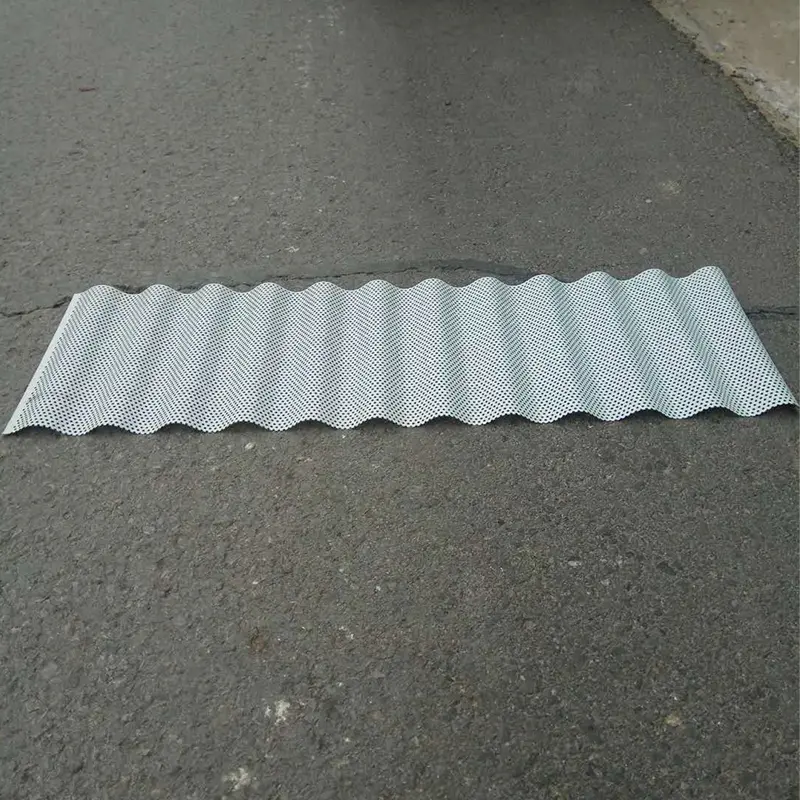

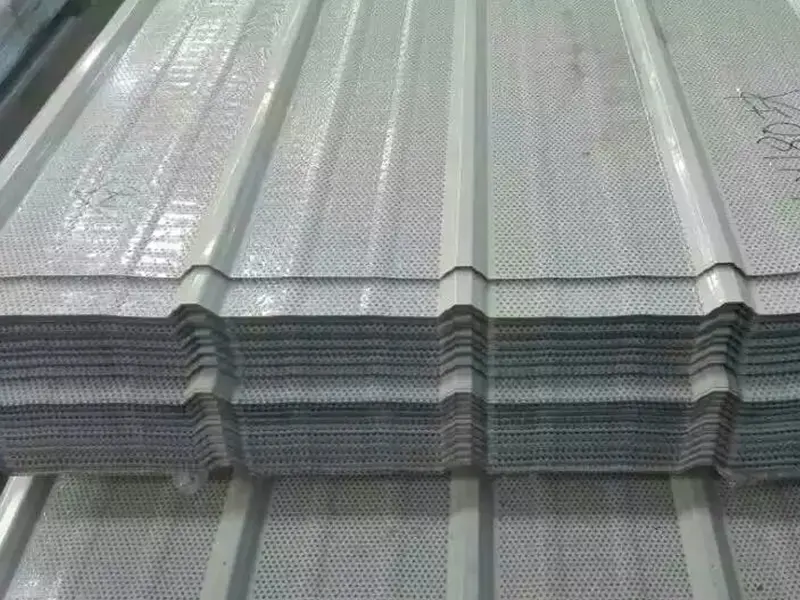

پانل های فلزی پروفیل سوراخ دار

مدت زمان آزمون:هشت ماه متوالی نظارت بدون وقفه در محل.

سناریوهای تست:سقف کارخانه های صنعتی و دیوارهای داخلی، سقف استادیوم، دیوارهای صوتی اتاق تجهیزات مترو و موانع صوتی بزرگراه.

بارهای استاندارد:بارهای توزیع یکنواخت 0.6-1.2 کیلونیوتن بر متر مربع، مطابق با بارهای استاندارد برای کارخانه های صنعتی و سقف محل برگزاری.

نتیجه گیری کلیدی:برای پانل های پوششی معماری، کاهش نویز، تهویه و پایداری سازه بر ویژگی های ورق های سوراخ دار معمولی اولویت دارند. این نشان دهنده مزیت اصلی طراحی پانل های فلزی سوراخ دار SENBO است.

آزمایش بار مقایسه ای یک ماهه بر روی پانل های کارخانه به وضوح تفاوت در عملکرد ساختاری بین ورق های پروفیل سوراخ دار SENBO و ورق های پروفیل سوراخ دار استاندارد را نشان داد.

ورق های پروفیل سوراخ دار استاندارد:تحت یک دهانه 1.5 متری، انحراف قابل توجهی پس از 3 ساعت بارگذاری پایدار رخ داد.

ورق های پروفیل سوراخ دار SENBO:با داشتن یک پروفیل راه راه بهینه و یک طرح سوراخ یکنواخت، بار به طور مساوی توزیع می شود. تحت همان دهانه و بار کامل به مدت 72 ساعت، هیچ تغییر شکل قابل مشاهده ای رخ نداد. آزمایش‌های ظرفیت خمشی مقایسه‌ای تحت شرایط کنترل‌شده (ضخامت پانل 0.6 میلی‌متر، نسبت سوراخ‌سازی 20، پروفیل دنده 35 میلی‌متر) بهبود 22 تا 28 درصد را نشان داد.

عناصر اصلی طراحی سازه ای که به این مقاومت بالا دست می یابند:

دنده های استاندارد 35 میلی متری با مشخصات بالا:ممان اینرسی را بهینه می کند، بارهای سقف و سقف را به طور یکنواخت توزیع می کند و غلظت تنش موضعی را کاهش می دهد.

الگوی سوراخ شدن پلکانی (کونکانکس):از تمرکز تنش مرتبط با الگوهای سوراخ خطی جلوگیری می کند و در نتیجه استحکام کلی ساختار را حفظ می کند.

ورق های پروفیل سوراخ دار SENBO دارای ساختار صوتی بهینه شده برای سر و صدای کارگاه، صدای ترافیک و طنین محل برگزاری هستند. عملکرد کاهش نویز از طریق آزمایش های شبیه سازی شده در آزمایشگاه های آکوستیک حرفه ای تأیید شده است.

شرایط آزمون:نرخ سوراخ استاندارد 20% برای جذب صدا، لایه پشتی پشم سنگ 50 میلی متر، در برابر نویز فرکانس متوسط ​​تا بالا (500Hz-2000Hz) مطابق با روش های اتاق طنین ISO 354 / ASTM C423 تست شده است.

نتایج آزمون:ضریب کاهش نویز (NRC) به 0.7-0.9 می رسد. سوراخ ها یک ساختار جذب کننده صدا ایجاد می کنند. امواج صوتی که از سوراخ‌ها عبور می‌کنند دچار تلفات انرژی متعدد در داخل حفره می‌شوند و به طور موثر غرش مکانیکی، صدای ترافیک و پژواک محل برگزاری را کاهش می‌دهند.

این عملکرد جاذب صدا برای کارگاه‌های کارخانه، اتاق‌های تجهیزات مترو، استادیوم‌ها و موانع صوتی بزرگراه‌ها مناسب است و به طور قابل‌توجهی محیط آکوستیک داخلی را بهینه می‌کند و کنترل نویز صنعتی و استانداردهای صوتی ساختمان‌های عمومی را برآورده می‌کند. گزارش کامل تست آکوستیک در صورت درخواست در دسترس است.
