ورق سوراخ دار لوور

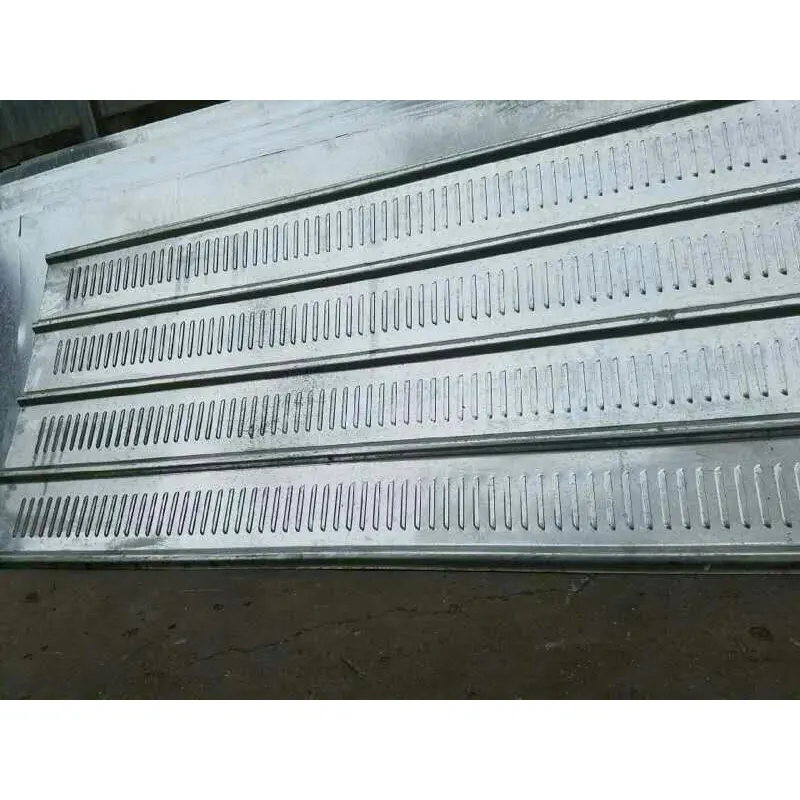

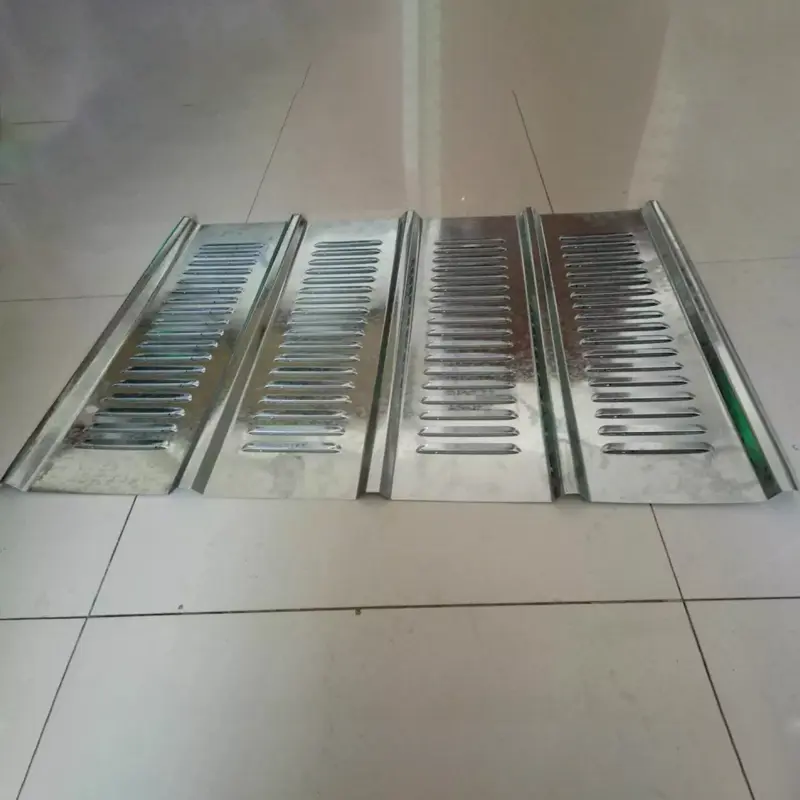

ورق سوراخ دار لوور پانل های معماری کاربردی هستند که با پردازش ورق های فلزی با استفاده از تجهیزات مهر زنی با سرعت بالا برای تشکیل ساختاری از دهانه های زاویه دار و لوور مانند ایجاد می شوند. برخلاف پانل های سوراخ دار استاندارد (که دارای سوراخ های مستقیم مانند دایره یا مربع هستند)، پانل های سوراخ دار دارای لوورهای زاویه دار هستند. این طراحی اجازه می دهد تا هوا از طریق کانال های مورب جریان یابد و در عین حال خط دید افقی را مسدود می کند، در نتیجه به یک اثر "تهویه شده و در عین حال مات" می رسد.

انتخاب مواد پایه

بسته به محیط عملیاتی و الزامات عملکرد، مواد زیر ممکن است انتخاب شوند:

فولاد گالوانیزه Q235:رایج ترین مصالح در ساخت و ساز. سطوح با گالوانیزه گرم و پوشش پودری الکترواستاتیک (ضخامت پوشش ≥60 میکرومتر)، تحمل 500 ساعت آزمایش پاشش نمک بدون پوسته شدن یا زنگ زدگی می شوند. استاندارد تست: ASTM B117 / ISO 9227. گزارش های آزمایشگاهی در صورت درخواست در دسترس هستند.

فولاد ضد زنگ 304:برای محیط های بیرونی که به مقاومت در برابر خوردگی بالا نیاز دارند یا برای پروژه های تزئینی استفاده می شود.

آلیاژ آلومینیوم:برای پروژه هایی با محدودیت وزن یا آنهایی که نیاز به سازگاری با پانل های سقفی آلومینیوم-منیزیم-منگنز دارند استفاده می شود.

فرآیند تولید و مشخصات:این سیستم که با استفاده از خطوط پانچ با سرعت بالا، دقیق و کاملاً خودکار تولید می‌شود، از مواد مختلفی از جمله کویل‌های فولادی با پوشش رنگی سوراخ‌دار، کویل‌های آلومینیومی و ورق‌های فولادی ضد زنگ پشتیبانی می‌کند. ضخامت های استاندارد از 0.5 میلی متر تا 2.0 میلی متر متغیر است (ورق های نازک: 0.5-1.0 میلی متر؛ ورق های ضخیم: 1.0-2.0 میلی متر). زوایای لوور معمولی 45-60 درجه، با نسبت سطح باز 40٪-60٪ است. اندازه ورق استاندارد 1000 × 2000 میلی متر و 1250 × 2500 میلی متر است. اندازه های سفارشی در صورت درخواست در دسترس هستند.

درمان سطحی:ورق های فولادی گالوانیزه را می توان با پوشش پودری الکترواستاتیک تکمیل کرد. رنگ ها بر اساس استانداردهای RAL سفارشی می شوند (رنگ های رایج عبارتند از خاکستری تیره، خاکستری روشن، آبی سلطنتی و سبز تیره).

تأیید عملکرد

1. عملکرد آکوستیک - کاهش نویز اندازه گیری شده در آزمایشگاه

عملکرد آکوستیک پانل‌های لوور سوراخ‌دار توسط داده‌های تجربی بتنی پشتیبانی می‌شود. تحقیقات سیستماتیک انجام شده توسط آزمایشگاه آکوستیک معماری در دانشگاه ملی چنگ کونگ (تایوان) بر روی پانل های لوور افقی با سوراخ میکرو نشان داد که میانگین کاهش نویز از حداقل 4 دسی بل تا حداکثر 15 دسی بل متغیر است. متغیرهای کلیدی موثر بر عملکرد آکوستیک عبارتند از طول لوور، ضخامت لوور، پیکربندی ساختاری (سوراخ یک طرفه در مقابل دو طرف)، زاویه لوور، و فاصله لوور.

2. تهویه و مقاومت در برابر باد - مقاومت در برابر باد بیش از 30٪ کاهش می یابد

پانل های لوور سوراخ شده تهویه طبیعی و کاهش فشار را از طریق سوراخ های زاویه دار در لوورها تسهیل می کنند و به طور موثر مقاومت باد را کاهش می دهند. هنگامی که در احتکار ساختمانی استفاده می شود، طراحی جریان هوای لوور شده مقاومت باد را بیش از 30 درصد در مقایسه با موانع جامد سنتی، بر اساس محاسبات مقایسه ای بار باد، کاهش می دهد. پانل ها برای برآورده کردن الزامات بار باد محلی مطابق با کدهای ساختمانی قابل اجرا (به عنوان مثال GB 50009 / EN 1991) طراحی شده اند، با عملکرد واقعی که از طریق محاسبات ساختاری و ارزیابی های بار باد خاص پروژه تأیید شده است. این آنها را برای مناطق ساحلی مستعد توفان و بادخیز مناسب می کند.

3. مقاومت در برابر خوردگی و آب و هوا - آزمایش 500 ساعته نمک پاشش

مقاومت در برابر خوردگی پانل های لوور سوراخ شده از طریق یک سیستم دو فرآیند تضمین می شود: گالوانیزه گرم و به دنبال آن پوشش پودری الکترواستاتیک. یک لایه پایه گالوانیزه با یک پوشش پودری پلی استر درجه حرارت در فضای باز (ضخامت 60 میکرومتر) ترکیب شده است. پانل ها 500 ساعت آزمایش اسپری نمک را بدون لایه برداری یا زنگ زدگی، مطابق با ASTM B117 / ISO 9227 تحمل می کنند. گزارش های آزمایش شخص ثالث در صورت درخواست در دسترس است، و عمر سرویس در فضای باز در شرایط محیطی عادی بین 5 تا 10 سال تخمین زده می شود.

4. خواص مکانیکی و ساخت

ساخته شده از فولاد گالوانیزه Q235، این ماده استحکام فشاری عالی را ارائه می دهد، در حالی که فرآیند مهر زنی لوور دقت ابعادی بالایی را تضمین می کند. در کاربردهای حمل‌ونقل ریلی (تهویه و دریچه‌های ضد باران)، این سازه پانل‌های لوور سوراخ‌دار جلویی را با بافل‌های باران عقبی ترکیب می‌کند تا جریان هوا و حفاظت از آب و هوا را متعادل کند. برای محفظه‌های برق تجهیزات موتوری، مواد جاذب صدا 5 تا 10 میلی‌متری را می‌توان روی ساختار لوور اعمال کرد تا نویز را کاهش دهد.

5. سناریوهای کاربردی اثبات شده

دکوراسیون ساختمان های عمومی در مقیاس بزرگ و جذب صدا:این ورق سوراخ دار لوور برای تزئین و درمان صوتی در پروژه های بزرگ مانند فرودگاه ها، ایستگاه های راه آهن، استادیوم ها، مراکز نمایشگاهی و ایستگاه های مترو استفاده می شود.

احتکار ساختمانی:محفظه احتکار سوراخ دار دارای طراحی مدولار با مونتاژ پیچ است که نیاز به جوشکاری در محل را از بین می برد. از استفاده مجدد بیش از 5 بار پشتیبانی می کند و دارای نرخ بازیافت فولاد 95٪ است.

تهویه تجهیزات و دفع گرما:این لوورها که به عنوان پانل های دفع گرما برای محفظه های تجهیزات استفاده می شوند، معمولاً از فولاد ضد زنگ، فولاد گالوانیزه یا آلومینیوم (ضخامت: 0.8 تا 2 میلی متر) ساخته می شوند که ضمن ارائه تهویه موثر و اتلاف گرما، از گرد و غبار و پاشش پاشش محافظت می کنند.

نمای کلی مشخصات کلیدی

تمام پارامترهای ذکر شده در زیر بر اساس تولید استاندارد کارخانه یا آزمایش مرجع است. سفارشی سازی برای برآوردن نیازهای پروژه خاص در دسترس است.

مزایای کلیدی

1. تهویه بدون دید (عملکرد منحصر به فرد).طراحی لوور زاویه‌دار هنگام مشاهده از جلو، همپوشانی ایجاد می‌کند و بیش از 90 درصد از خط دید را از بیرون مسدود می‌کند و در عین حال جریان هوای طبیعی را امکان‌پذیر می‌کند - حفظ حریم خصوصی را با تهویه و اتلاف گرما متعادل می‌کند. غربالگری بصری در فاصله 1 متری عمود بر سطح پانل اندازه گیری می شود.

2. عملکرد آکوستیک تایید شده (کاهش 4-15 دسی بل).تست آزمایشگاهی کاهش متوسط ​​نویز 4-15 دسی بل را تایید می کند. عملکرد را می توان با افزودن پنبه های جاذب صدا یا پنل های میکرو سوراخ شده بیشتر افزایش داد.

3. مقاومت در برابر خوردگی و دوام (500 ساعت تأیید اسپری نمک).حفاظت دوگانه در برابر خوردگی (گالوانیزه گرم و پوشش پودری الکترواستاتیک) تضمین می‌کند که پس از 500 ساعت آزمایش اسپری نمک، بدون پوسته شدن یا زنگ زدگی بر اساس استاندارد ASTM B117 / ISO 9227. عمر سرویس در فضای باز 5-10 سال.

4. مونتاژ مدولار و قابلیت استفاده مجدد.طراحی مدولار با اتصالات پیچی نیاز به جوشکاری در محل را از بین می برد. پانل ها را می توان حداقل پنج بار مورد استفاده مجدد قرار داد، با نرخ بازیافت فولاد 95٪.

5. مواد قابل انعطاف و سفارشی سازی مشخصات.موجود در مواد مختلف مانند فولاد گالوانیزه Q235، فولاد ضد زنگ و آلومینیوم. ضخامت صفحه، ابعاد و رنگ ها را می توان برای برآوردن نیازهای پروژه خاص سفارشی کرد.

سناریوهای کاربردی

1.سیستم های تزئینی و جاذب صدا برای ساختمان های عمومی بزرگ مانند فرودگاه ها، ایستگاه های راه آهن، استادیوم ها، مراکز نمایشگاهی و ایستگاه های مترو.

2.احتکار محل ساخت و ساز برای کارهای جاده ای، حفاری مترو، و نوسازی مسکونی (نیاز به مقاومت در برابر باد و کاهش فشار).

3.تهویه، دفع گرما و حفاظت از گرد و غبار برای کارخانه ها و اتاق های تجهیزات صنعتی.

4.موانع صوتی برای جاده های شهری و مناطق صنعتی (در صورت ترکیب با مواد جاذب صدا).

5.سیستم های سایه بان و تهویه یکپارچه معماری.

چرا پانل های لوور سوراخ دار را انتخاب کنید؟

آیا به دنبال یک پانل کاربردی هستید که تهویه و غربالگری را برای دکوراسیون معماری، احتکار ساخت و ساز یا پروژه های کاهش سر و صدا متعادل کند؟ این پانل‌ها از فولاد گالوانیزه Q235 یا فولاد ضد زنگ ساخته شده‌اند، این پانل‌ها دارای لوورهایی با زاویه 45 تا 60 درجه هستند. آنها بیش از 90٪ غربالگری بصری (اندازه گیری در نمای عمود بر 1 متر) ارائه می دهند در حالی که تهویه طبیعی و کاهش فشار را امکان پذیر می کنند و بیش از 30٪ مقاومت کمتری در برابر باد در مقایسه با پانل های جامد ارائه می دهند. آزمایش‌های آزمایشگاهی آکوستیک کاهش نویز 4-15 دسی‌بل را تأیید می‌کند، در حالی که آزمایش‌های 500 ساعته اسپری نمک (ASTM B117 / ISO 9227) مقاومت آنها در برابر خوردگی را تأیید می‌کند. طراحی مدولار امکان استفاده مجدد مکرر را فراهم می کند. از جذب صدای تزیینی در ساختمان‌های عمومی بزرگ گرفته تا انبارهای مقاوم در برابر باد برای کارهای جاده‌ای شهری، پانل‌های لوور سوراخ‌دار - با پشتوانه داده‌های عملکرد اثبات‌شده - راه‌حلی قابل اعتماد ارائه می‌دهند که "تهویه بدون دید" را در کنار کاهش نویز و مقاومت در برابر باد ارائه می‌دهد.

سوالات متداول

1. چه استانداردهایی برای آزمایش نمک پاشی استفاده می شود؟

ما پانل های پودری خود را مطابق با ASTM B117 یا ISO 9227 به مدت 500 ساعت آزمایش می کنیم. گزارش های آزمون شخص ثالث در صورت درخواست برای تأیید نتایج در دسترس است.

2. غربالگری بصری 90% چگونه اندازه گیری می شود؟

میزان غربالگری بصری در فاصله 1 متری عمود بر سطح پانل اندازه گیری می شود. در زوایای دید معمولی، لوورهای زاویه‌دار روی هم قرار می‌گیرند تا بیش از 90 درصد از خط دید افقی را مسدود کنند و در عین حال جریان هوا را ممکن کنند.

3. آیا می توان از پانل ها در مناطق با باد شدید استفاده کرد؟

بله. طراحی لوور شده بار باد را بیش از 30 درصد در مقایسه با پانل های جامد کاهش می دهد. ما محاسبات بار باد خاص پروژه را بر اساس کدهای قابل اجرا (به عنوان مثال، GB 50009 یا EN 1991) انجام می دهیم تا اطمینان حاصل شود که پانل ها و ساختار پشتیبانی به اندازه کافی طراحی شده اند.

4. چه موادی برای پانل های سوراخ دار لووردار موجود است؟

ما فولاد گالوانیزه Q235، فولاد ضد زنگ 304 و آلیاژ آلومینیوم را ارائه می دهیم. انتخاب بستگی به نیازهای خوردگی، محدودیت وزن و ترجیحات زیبایی شناختی دارد. تمامی مواد را می توان در رنگ های مختلف RAL به صورت پودری پوشش داد.

5. آیا نمونه ها یا گزارش های آزمایشی را قبل از سفارش ارائه می دهید؟

بله، ما می توانیم در صورت درخواست، پنل های نمونه را برای ارزیابی ارائه دهیم و گزارش های آزمایش مربوطه (نمک اسپری، آکوستیک، مکانیکی) را به اشتراک بگذاریم. تیم مهندسی ما همچنین مشاوره فنی برای پروژه خاص شما ارائه می دهد.

6. پنل ها چگونه نصب می شوند؟

پانل ها برای مونتاژ پیچ مدولار طراحی شده اند و نیاز به جوشکاری در محل را از بین می برند. این امکان نصب سریعتر و جداسازی آسان را فراهم می کند و پانل ها را می توان چندین بار مورد استفاده مجدد قرار داد.
