کفپوش با استحکام بالا برای پشتیبانی از کف ساختمان سازه های فولادی و نصب سریع

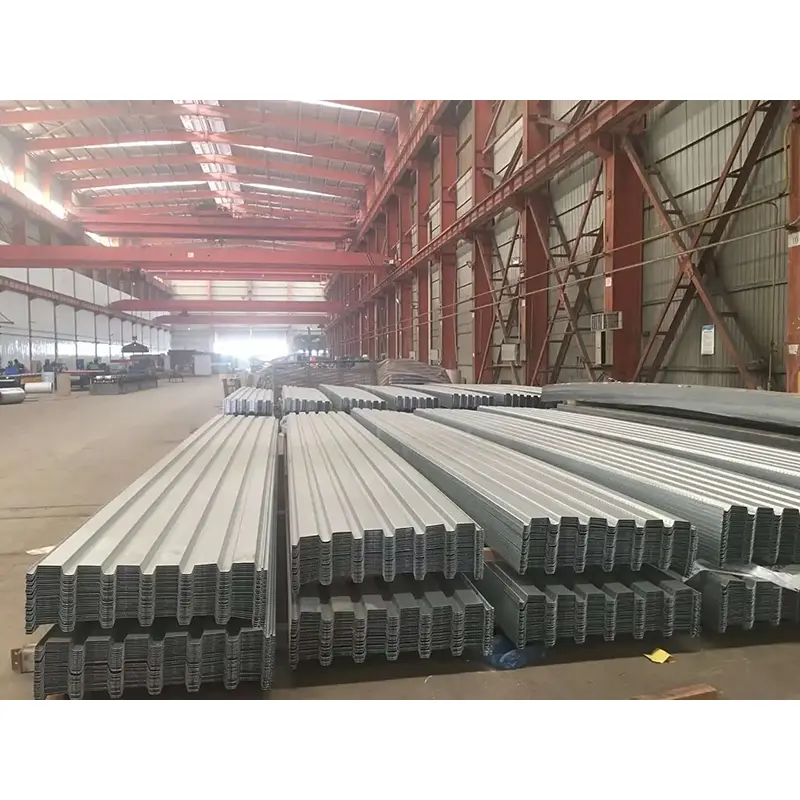

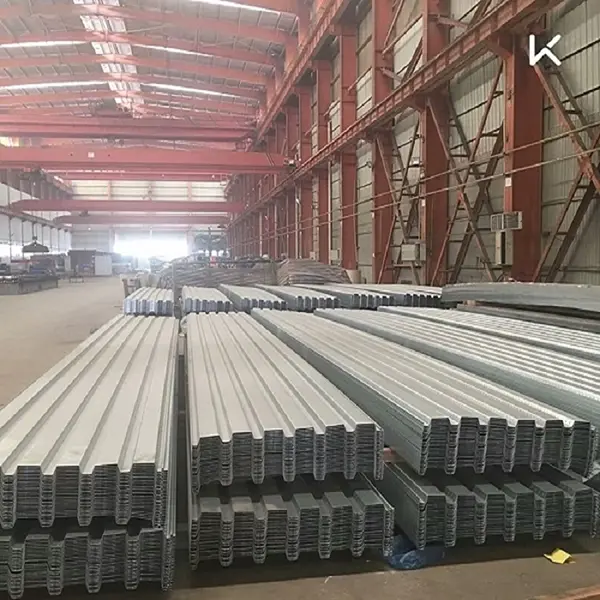

کفپوش یک پانل فولادی سرد شکل است که به عنوان قالب دائمی در طول ساخت و ساز و به عنوان تقویت کششی در دال کامپوزیت در حین سرویس استفاده می شود.مصالح ساختمانی SENBOتامین کننده سیستم های عرشه کف خرپایی باز، بسته، ورودی مجدد و میلگرد برای پروژه های سازه های فولادی، همراه با مرتبطورق های فولادی پروفیلیوسیستم های لوازم جانبی مصالح ساختمانیبرای مجموعه های کامل کف

چهار نوع محصول اصلی موجود است که هر کدام رفتار ساختاری متفاوتی دارند:

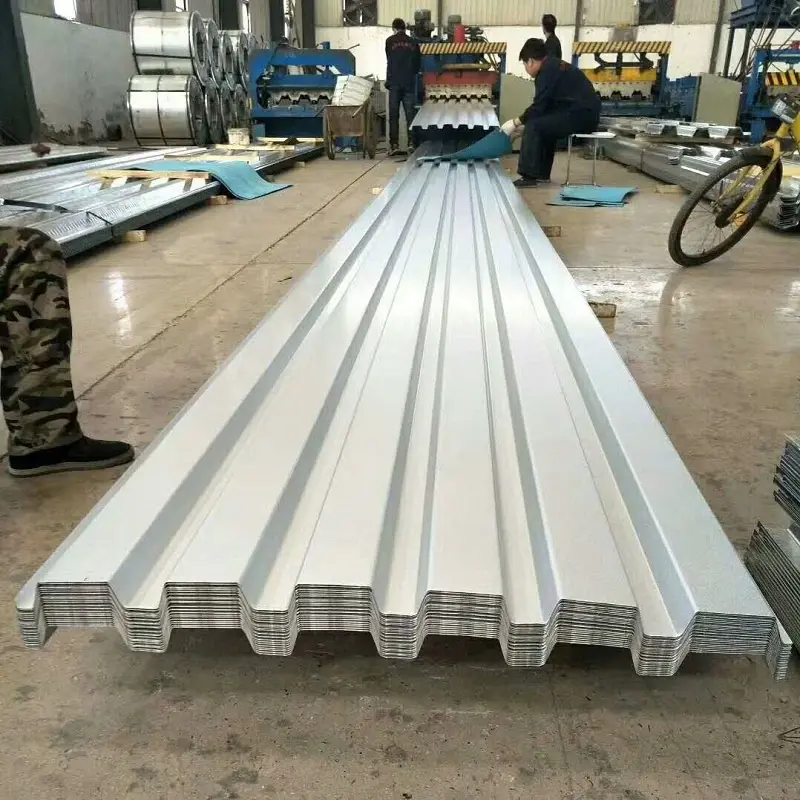

عرشه طبقه باز:دارای پروفیل موج C شکل یا مشابه با دنده های قابل مشاهده است. مدل های نمایندگی عبارتند از YXB76-305-915، YXB51-305-915، و YXB75-200-600. عرشه باز نصب سریع و هزینه کمتر را ارائه می دهد، اما در درجه اول به عنوان قالب دائمی عمل می کند تا یک عضو کاملاً ترکیبی. معمولاً برای ساختمان‌های صنعتی سبک و انبارهایی با نیاز بار متوسط ​​مشخص می‌شود.

عرشه طبقه مجدد:از نمایه باز باریک برای بهبود عملکرد آتش سوزی و خوردگی استفاده می کند. مدل رایج YXB51-200-600 است. در مقایسه با عرشه باز، پروفیل های ورودی مجدد سختی بالاتر دال و کاهش مصرف بتن را ارائه می دهند که نشان دهنده بهبود جزئی در رفتار کامپوزیت است.

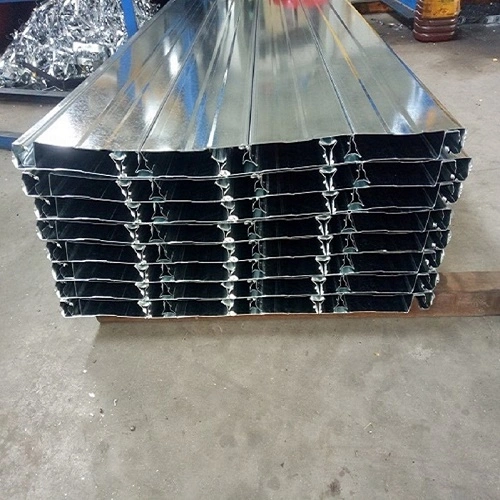

عرشه طبقه بسته:دارای دنده های برشی روی سطح پانل است که عمل ترکیبی کامل بین فولاد و بتن را امکان پذیر می کند. سطح زیرین صاف و از نظر ظاهری تمیز است. مدل های اصلی عبارتند از YXB65-185-555، YXB66-240-720 و YXB65-170-510. عرشه بسته از دهانه های 3.0 تا 4.5 متری پشتیبانی می کند، مقاومت بهتری در برابر آتش نشان می دهد و معمولاً در ساختمان های فلزی مرتفع استفاده می شود.

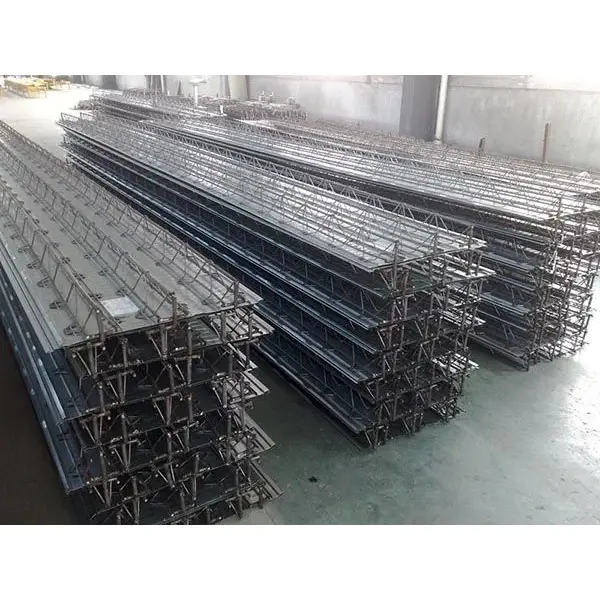

عرشه کف خرپا میلگرد:میله های فولادی HRB400 را با یک ورق پایه گالوانیزه که توسط جوش مقاومتی به هم متصل شده اند، به صورت خرپایی تشکیل می دهد. ارتفاع خرپا از 70 میلی متر تا 150 میلی متر متغیر است و ورق پایه 0.5 میلی متر ضخامت دارد با پوشش روی دو طرفه حداقل 120 گرم در متر مربع. بستن میلگرد در محل 60٪ تا 70٪ کاهش می یابد، دهانه های بدون پایه می تواند به 5 متر برسد، و یک دال 100 میلی متری تقریباً 1.68 ساعت مقاومت در برابر آتش نشان می دهد.

مشخصات فنی و مدل های رایج

مدل های رایج بر اساس نوع:

نوع باز:YXB76-305-915، YXB51-305-915، YXB75-200-600، YXB50-250-750، YXB35-125-750، YXB51-342-1025

نوع بسته:YXB65-185-555، YXB66-240-720، YXB65-170-510، YXB46-200-600، YXB40-185-740

نوع خرپا میلگرد:TD1-70 تا TD5-150، ارتفاع خرپا 70-150 میلی متر

ملاحظات انتخاب

انتخاب نوع عرشه کف به چندین عامل خاص پروژه بستگی دارد:

دهانه و بارگذاری:پروژه های با بار سبک و با دهانه کوتاه می توانند از عرشه باز استفاده کنند. دهانه های بزرگ و بارهای سنگین از عرشه بسته یا عرشه خرپا میلگرد سود می برند. عرشه بسته دهانه های 3.0 تا 4.5 متری بدون پایه را در بر می گیرد، در حالی که عرشه خرپا میلگرد در شرایط تعریف شده تا 5 متر گسترش می یابد.

الزامات آتش سوزی:عرشه بسته و عرشه خرپا میلگرد عملکرد بهتری نسبت به عرشه باز در آتش دارند. برخی از پیکربندی‌های عرشه بسته تست مقاومت در برابر آتش را گذرانده‌اند و زمانی که طراحی دال مرکب مطابق با کدهای قابل اجرا باشد، ممکن است بدون نسوز پاششی استفاده شوند. درجه حریق بستگی به ضخامت دال و پوشش بتنی دارد، نه تنها به عرشه.

دنباله ساخت:عرشه باز سبک وزن و سریع نصب می شود و برای سطوح بزرگ مناسب است. عرشه خرپا میلگرد کار تقویت در محل را کاهش می دهد اما به زمان پیش ساخته کارخانه نیاز دارد.

محیط خوردگی:کاربردهای داخلی معمولاً از پوشش روی حداقل 120 گرم در متر مربع استفاده می کنند. محیط های ساحلی یا شیمیایی تهاجمی ممکن است به وزن روی بالاتر یا حفاظت جایگزین نیاز داشته باشند. لایه روی در درجه اول از فولاد در طول ساخت محافظت می کند. پس از قرار دادن بتن، پوشش بتنی محافظت طولانی مدت در برابر خوردگی ایجاد می کند.

نصب و کنترل کیفیت

بازرسی پنل:قبل از نصب، بررسی کنید که انحراف صافی پانل کمتر از 3 میلی متر باشد و هیچ اعوجاج یا آسیب قابل توجهی در پوشش وجود نداشته باشد. ضخامت پوشش روی و کیفیت جوش باید روی مواد ورودی بررسی شود.

چیدمان و تعمیر:خطوط مرکزی را روی تیرهای فولادی قبل از قرار دادن پانل ها علامت گذاری کنید، با انحراف کنترل شده در عرض 3 میلی متر. همپوشانی طولی بین ورق‌های مجاور باید حداقل 50 میلی‌متر باشد که با جوشکاری چسبنده محکم شود. فاصله جوشکاری گل میخ از طریق عرشه معمولاً بیش از 300 میلی متر نیست و نفوذ جوش مطابق با الزامات طراحی تأیید می شود.

ریختن بتن:اسلامپ را در 20±120 میلی متر حفظ کنید. از تماس مستقیم بین ویبراتور و سطح عرشه برای جلوگیری از آسیب پوشش و تغییر شکل پانل خودداری کنید. اطمینان حاصل کنید که تکیه‌گاه‌های موقت قبل از ریختن به درستی قرار گرفته‌اند، به‌ویژه برای نصب‌های بدون پایه که ضخامت دهانه و ورق باید با طرح مطابقت داشته باشد.

نقشه های چیدمان:قبل از نصب نقشه های چیدمان دقیق، نشان دادن جهت پانل، مکان های همپوشانی، دهانه ها و موقعیت گل میخ را آماده کنید. مناطق نامنظم باید از قبل برنامه ریزی شوند تا از برش های کنترل نشده ای که می تواند بر عملکرد سازه تأثیر بگذارد جلوگیری شود.

برنامه های کاربردی معمولی

1.سیستم های کف برای سازه های فولادی مرتفع و فوق بلند، که معمولاً عرشه بسته و خرپا میلگرد مشخص می شود.

2.کارخانه‌های صنعتی و انبارهای لجستیک، جایی که عرشه باز راه‌حلی مقرون‌به‌صرفه برای نیم‌ساخت‌ها و سکوها با بار سبک ارائه می‌دهد.

3.ساختمان‌های عمومی مانند پایانه‌های فرودگاه، استادیوم‌ها، و مراکز نمایشگاهی با نیازهای کف با دهانه طولانی.

4.تاسیسات برق و پروژه های انرژی که نیاز به مقاومت در برابر آتش و ظرفیت بار دارند.

در برخی از پوشش های ساختمانی با اسکلت فلزی، سیستم های عرشه کف با آن هماهنگ می شوندساندویچ پانل پشم سنگبرای عایق کاری دیوار و سقف، تشکیل یک محفظه ساختاری و حرارتی یکپارچه. تیم مهندسی ما می تواند با جزئیات رابط بین این محصولات کمک کند.

سوالات متداول

1. عرشه کف خرپا باز، بسته و میلگرد در رفتار سازه ای چه تفاوتی دارند؟

عرشه باز عمدتاً به عنوان قالب دائمی عمل می کند و سهم قابل توجهی در عملکرد ترکیبی ندارد. عرشه بسته از دنده های برشی برای اتصال به بتن استفاده می کند و به فولاد و بتن اجازه می دهد تحت بار با هم کار کنند. عرشه خرپا میلگرد از یک خرپا فولادی جوش داده شده استفاده می کند که عملکردی مشابه آرماتورهای دال معمولی دارد و ورق پایه فقط به عنوان قالب عمل می کند.

2. دهانه بدون شکاف چگونه تعیین می شود؟

دهانه بدون اتصال به پروفیل عرشه، ضخامت ورق، ضخامت دال بتنی و بار ساخت و ساز بستگی دارد. عرشه بسته معمولاً 3.0 تا 4.5 متر را بدون پایه گذاری موقت پشتیبانی می کند و عرشه خرپا میلگرد می تواند به 5 متر برسد. جداول دهانه سازنده باید همراه با بررسی انحراف خاص پروژه استفاده شود.

3. چه وزن پوشش روی توصیه می شود؟

برای کاربردهای استاندارد داخلی، پوشش روی دو طرفه حداقل 120 گرم بر متر مربع معمول است. محیط های ساحلی یا خورنده ممکن است به وزن پوشش بالاتری نیاز داشته باشند. پوشش روی از فولاد در مرحله ساخت و ساز محافظت می کند. محافظت طولانی مدت در برابر خوردگی توسط پوشش بتنی پس از قرار دادن ارائه می شود.

4. آیا در حین ساخت و ساز همیشه به شیپورینگ موقت نیاز است؟

نه همیشه. عرشه بسته و عرشه خرپا میلگرد را می توان بدون پایه نصب کرد، زمانی که دهانه و ضخامت ورق در محدوده تولید کننده باشد. عرشه باز اغلب نیاز به ساپورت کردن یا کاهش دهانه دارد. محاسبات انحراف و تأیید بار ساختمانی باید قبل از انتخاب گزینه بدون پایه انجام شود.

5. آیا می توان اندازه ها و پروفایل های سفارشی را تولید کرد؟

بله. ضخامت ورق، عرض موثر و طول را می توان با توجه به نیازهای پروژه تنظیم کرد. پروفیل ها و دهانه های سفارشی باید در مرحله طراحی چیدمان تایید شوند تا از برش ثانویه در محل که می تواند عملکرد سازه را به خطر بیندازد، جلوگیری شود.
