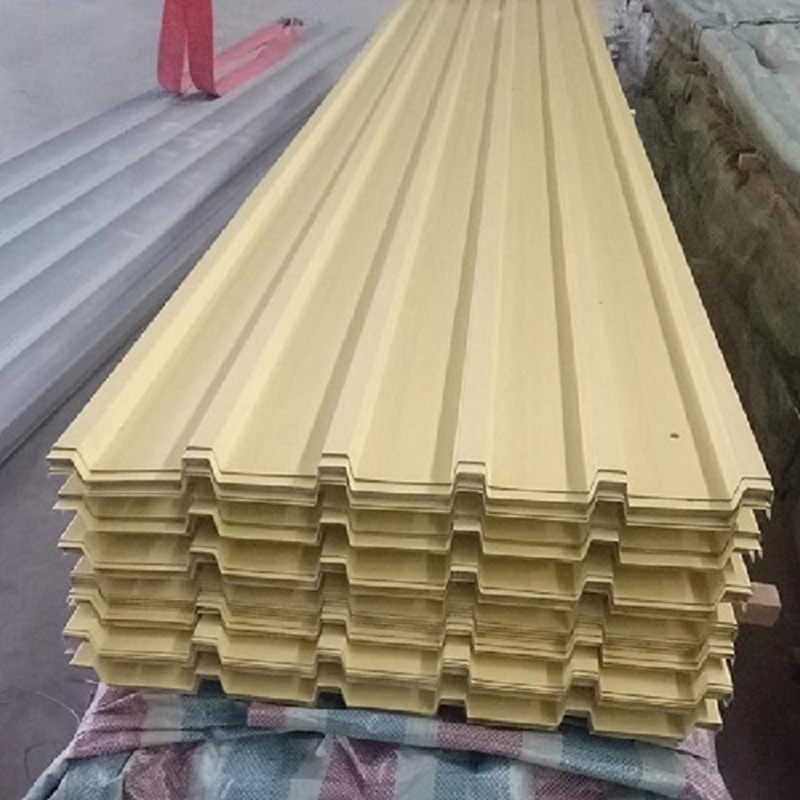

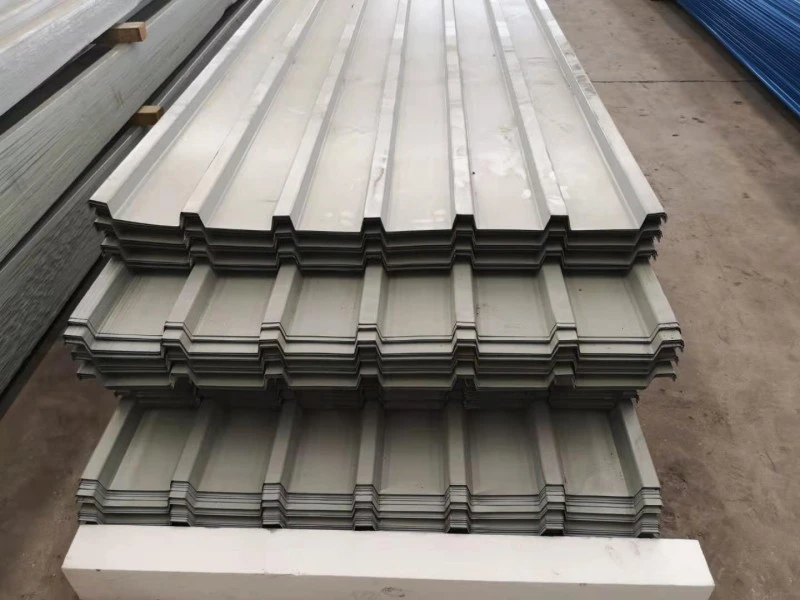

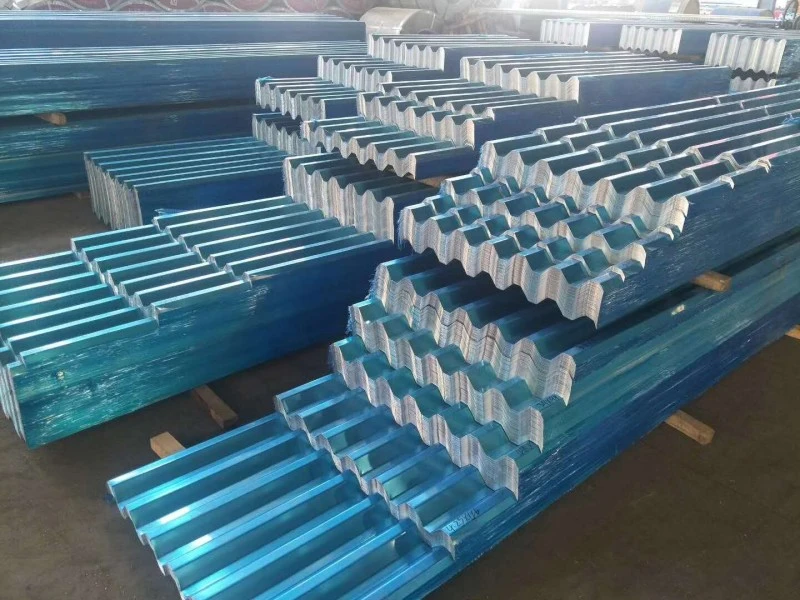

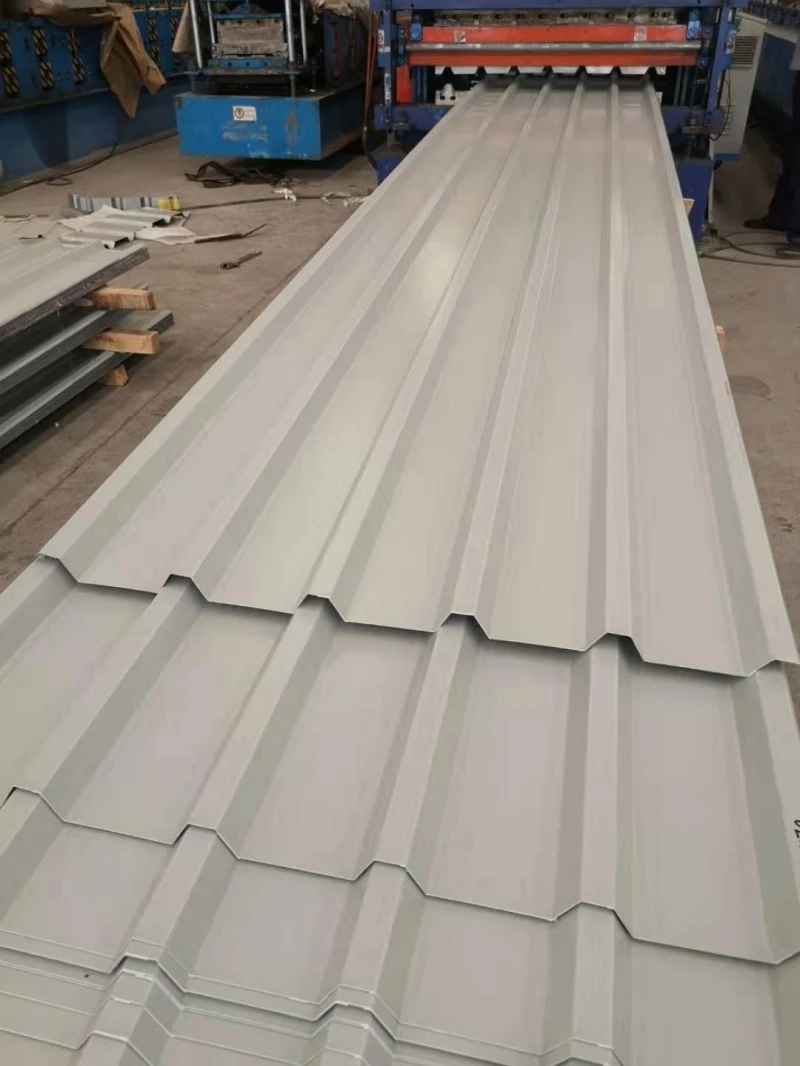

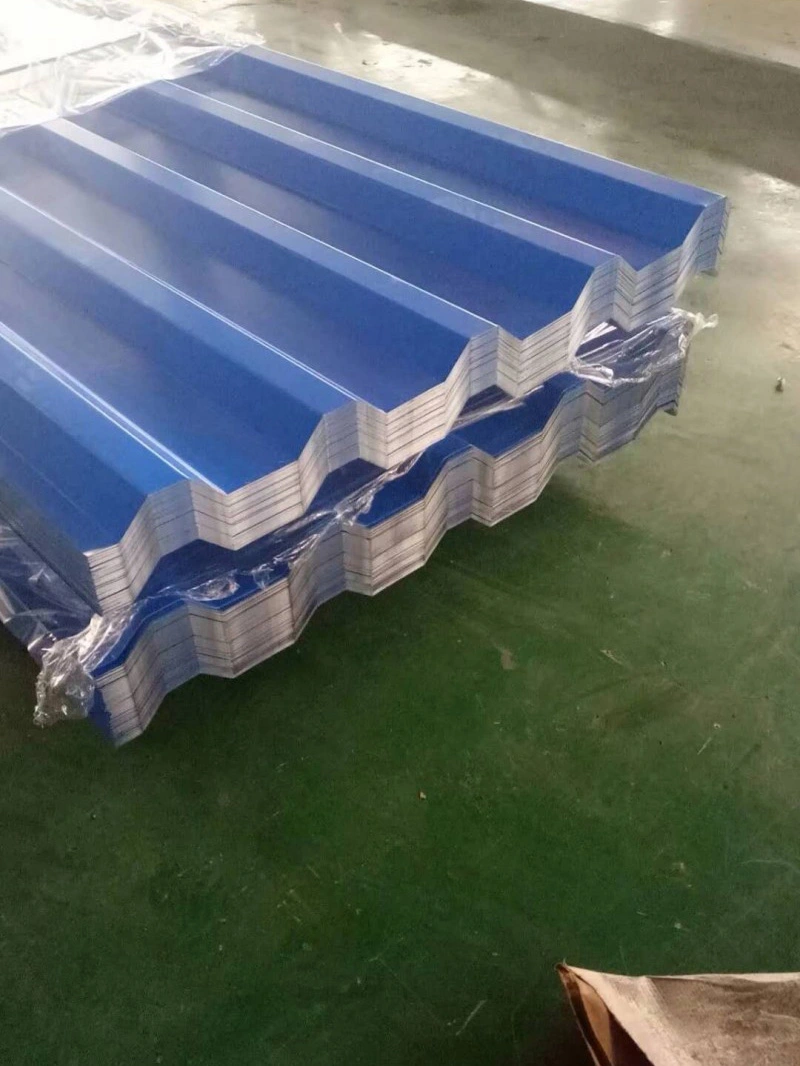

ورق بام فولادی رنگی

ورق های بام فولادی رنگی ساخته شده از کلاف فولادی از پیش رنگ آمیزی شده توسط رول سرد به شکل پروفیل موجدار شکل می گیرند. هر ورق ترکیبی از یک هسته فولادی، یک پوشش فلزی در هر دو طرف، و یک پوشش ارگانیک پخته شده است. فلز پایه معمولاً Q235B یا DX51D است و لایه فلزی محافظ می تواند روی یا آلومینیوم روی با وزن پوشش از 40 گرم در متر مربع تا 275 گرم در متر مربع در هر طرف باشد. سیستم رنگ معمولاً شامل یک پرایمر و یک پوشش پلی استر حداقل 20 میکرومتر است، در حالی که PVDF برای مکان‌هایی که در معرض اشعه ماوراء بنفش قوی‌تر یا اسپری نمک قرار دارند، رزرو می‌شود. SENBO بررسی های دریافتی ضخامت سیم پیچ و وزن پوشش را انجام می دهد و خطوط رول شکل دهی برای تأیید هندسه دنده و عرض مؤثر در طول تولید تنظیم شده اند.

نمایه ها و ابعاد رایج

• YX35-125-750:ارتفاع دنده 35 میلی متر، فاصله دنده 125 میلی متر، عرض موثر 750 میلی متر.
• YX25-210-840:ارتفاع دنده 25 میلی متر، فاصله دنده 210 میلی متر، عرض موثر 840 میلی متر.
• YX15-225-900:ارتفاع دنده 15 میلی متر، فاصله دنده 225 میلی متر، عرض موثر 900 میلی متر.

طول ورق طبق سفارش برش داده می شود و در صورت اجازه حمل و نقل، طول های پیوسته امکان پذیر است. انتخاب پروفیل بر ظرفیت دهانه، رفتار زهکشی و ظاهر تأثیر می گذارد.

جدول پارامترها

داده های تست و بازخورد پروژه

رفتار مکانیکی

زیرلایه باید استحکام کششی حداقل 270 مگاپاسکال را نشان دهد. برای YX35-125-750، مقاومت فشاری حدود 200 مگاپاسکال است که برای پوشش های سازه ای غیرباربر و ثانویه کافی است. تغییر ضخامت تا 0.02 ± میلی متر کنترل می شود و برای جلوگیری از احتباس آب در سقف تمام شده، صافی به 3 میلی متر در متر محدود می شود.

چسبندگی و مقاومت در برابر خوردگی

آزمایش برش متقاطع مستلزم آن است که سطح جدا شدن پوشش در 5 درصد یا کمتر از آن باقی بماند. عملکرد اسپری نمک معمولاً به عنوان عدم زنگ قرمز پس از 500 ساعت برای مواد استاندارد مشخص می شود. وزن پوشش روی بالاتر این نتیجه را بهبود می بخشد. نیاز واقعی باید با محل پروژه و دسته خوردگی جوی مطابقت داشته باشد.

زهکشی آب

شکل راه راه، آب باران را از طریق شیارها به سمت بام می‌برد. اتصالات همپوشانی با واشرهای ضد آب و درزگیر آب بندی می شوند. حداقل شیب 5% توصیه می شود. چیدمان صحیح و قرار دادن بست به جلوگیری از ریزش و نشتی کمک می کند.

مثال عملکرد حرارتی

یک پروژه آزمایشی در منطقه چونگمینگ، شانگهای، پوشش عایق حرارتی را روی سقف های فولادی رنگی موجود اعمال کرد. پس از درمان، دمای سطح از 63 درجه سانتیگراد به 33 درجه سانتیگراد کاهش یافت و دمای داخلی حدود 8 درجه سانتیگراد کاهش یافت. در حالی که پوشش عایق مزیت اصلی را ارائه می دهد، این مورد نشان می دهد که چگونه ورق فلزی را می توان با عملیات سطح اضافی برای صرفه جویی در انرژی ترکیب کرد.

سرعت نصب

ورق های تولید شده در کارخانه را می توان به سرعت در محل نصب کرد. خروجی روزانه از رول فرمینگ می تواند به 3000 متر برسد. هنگامی که با یک اسکلت فولادی جفت می شود، سقف سایبان و انبار را می توان در مدت زمان کوتاهی تکمیل کرد. ورق های بلند تعداد دورهای انتهایی را کاهش می دهد که همچنین نقاط نشت احتمالی را کاهش می دهد.

نکات طراحی و نصب

• کویل ها و ورق ها را قبل از نصب خشک نگه دارید. ذخیره سازی در فضای باز نیاز به فاصله از زمین و پوشش تنفسی برای جلوگیری از تراکم دارد.
• از ابزارهای برشی که حرارت زیادی تولید نمی کنند استفاده کنید. قیچی و نیبلر بر دیسک های ساینده ترجیح داده می شود.
• لبه های بریده شده و خراش ها را فوراً با یک رنگ تعمیری سازگار لمس کنید.
• اتصال دهنده ها و واشرهایی را انتخاب کنید که با پوشش سازگار باشند تا خوردگی گالوانیکی به حداقل برسد.
• جزئیات دور جانبی و انتهای دور مشخص شده را دنبال کنید. در مناطق با باد شدید، تراکم بست را در نزدیکی لبه ها و برآمدگی ها افزایش دهید.
• قبل از قرار دادن ورق ها، فاصله و هم ترازی را بررسی کنید. پرلین های نامرتب می توانند باعث ایجاد موج های قابل مشاهده شوند و به دنده ها فشار وارد کنند.

سوالات پروژه ها

برای سقف بدون غشای ضد آب چه شیبی لازم است؟

شیب 5٪ یا بیشتر برای پروفایل های تک پوسته معمول است. ممکن است در موارد خاص از شیب های پایین تر استفاده شود، اما اقدامات اضافی آب بندی و زهکشی باید توسط مهندس پروژه طراحی و بررسی شود.

چگونه وزن پوشش روی را انتخاب کنم؟

ابتدا باید رده خورندگی جوی سایت مورد ارزیابی قرار گیرد. مناطق روستایی ملایم ممکن است با 40 گرم در متر مربع تا 90 گرم در متر مربع خوب باشند. مناطق ساحلی یا صنعتی اغلب به 150 گرم در متر مربع یا بیشتر یا پوشش آلومینیوم روی با کارایی معادل نیاز دارند.

آیا می توان ورق ها را روی سقف های منحنی نصب کرد؟

برخی از پروفیل ها را می توان تا یک شعاع بزرگ منحنی کرد. حداقل شعاع به ارتفاع دنده، ضخامت ورق و انعطاف پذیری پوشش بستگی دارد. سازنده باید قبل از سفارش، محدودیت شکل دهی را تأیید کند.

چه چیزی باعث تنوع رنگ بین دسته ها می شود؟

تنوع رنگ زمانی رخ می دهد که کویل ها از دوره های مختلف تولید می آیند. برای یک سقف یا دیوار بزرگ، ایمن تر است که تمام مواد را برای یک سطح از یک دسته سیم پیچ سفارش دهید. هنگامی که این امکان پذیر نیست، یک خواندن رنگ درخواست کنید و یک تلورانس مانند ΔE ≤ 1.5 تنظیم کنید.

چک لیست خرید و بازرسی

• قبل از تولید، درجه زیرلایه و وزن پوشش را روی گواهی آسیاب تأیید کنید.
• نمونه ای از رنگ واقعی رنگ را درخواست کنید و قبل از برش سیم پیچ آن را تایید کنید.
• ضخامت ورق، ارتفاع دنده و عرض موثر هنگام دریافت را بررسی کنید. مواد خارج از تحمل را رد کنید.
• پوشش را از نظر خراشیدگی، شکستگی سیم پیچ یا رنگ ناهموار بررسی کنید. آسیب های جزئی قابل ترمیم هستند، اما مناطق بزرگ آسیب باید جایگزین شوند.
• اگر سقف باید دارای درجه خاصی از بالا بردن باد باشد، داده های آزمایشی یا محاسباتی را برای نمایه انتخابی و چیدمان اتصال دهنده درخواست کنید.
• برای پروژه هایی که عملکرد آتش سوزی یک نگرانی است، به یاد داشته باشید که یک ورق فلزی غیر قابل احتراق است، اما مجموعه سقف کامل ممکن است شامل عایق یا لایه زیرین قابل احتراق باشد که باید جداگانه ارزیابی شود.
