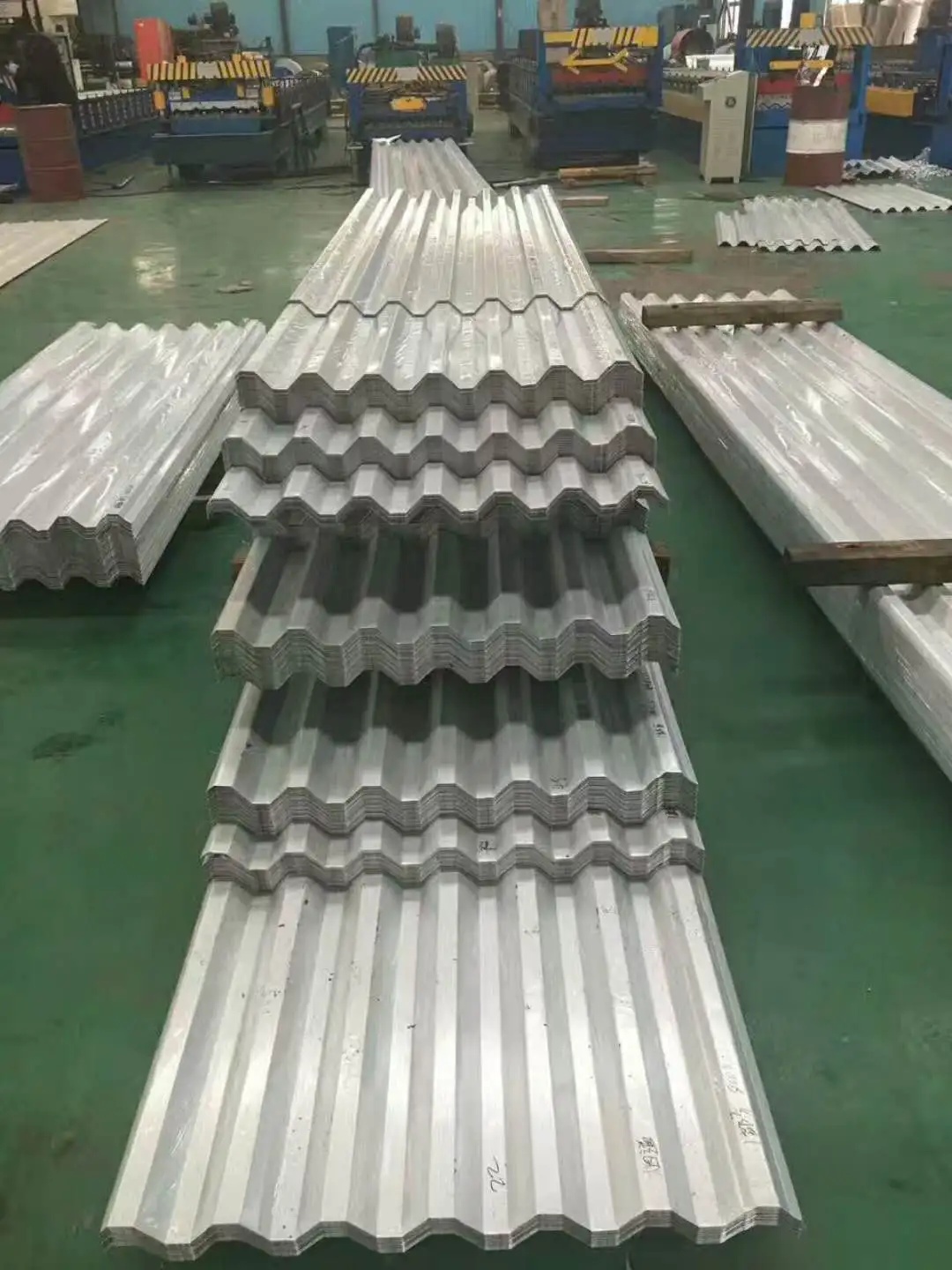

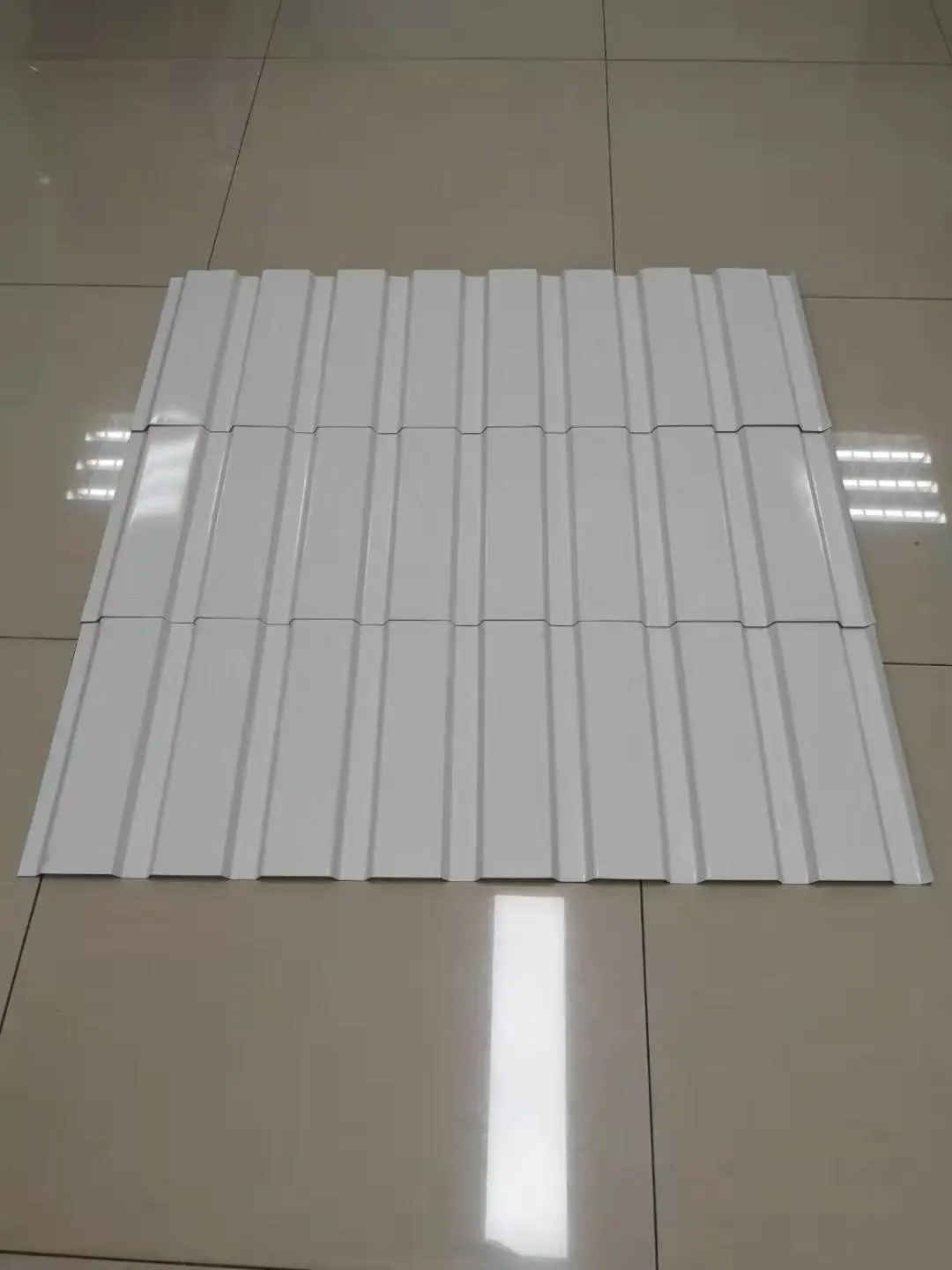

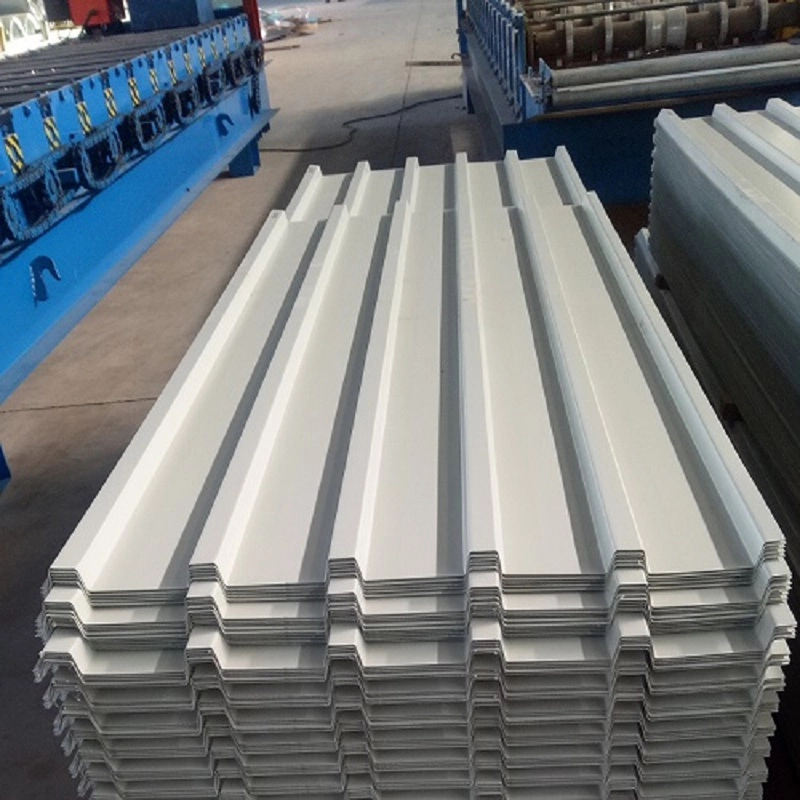

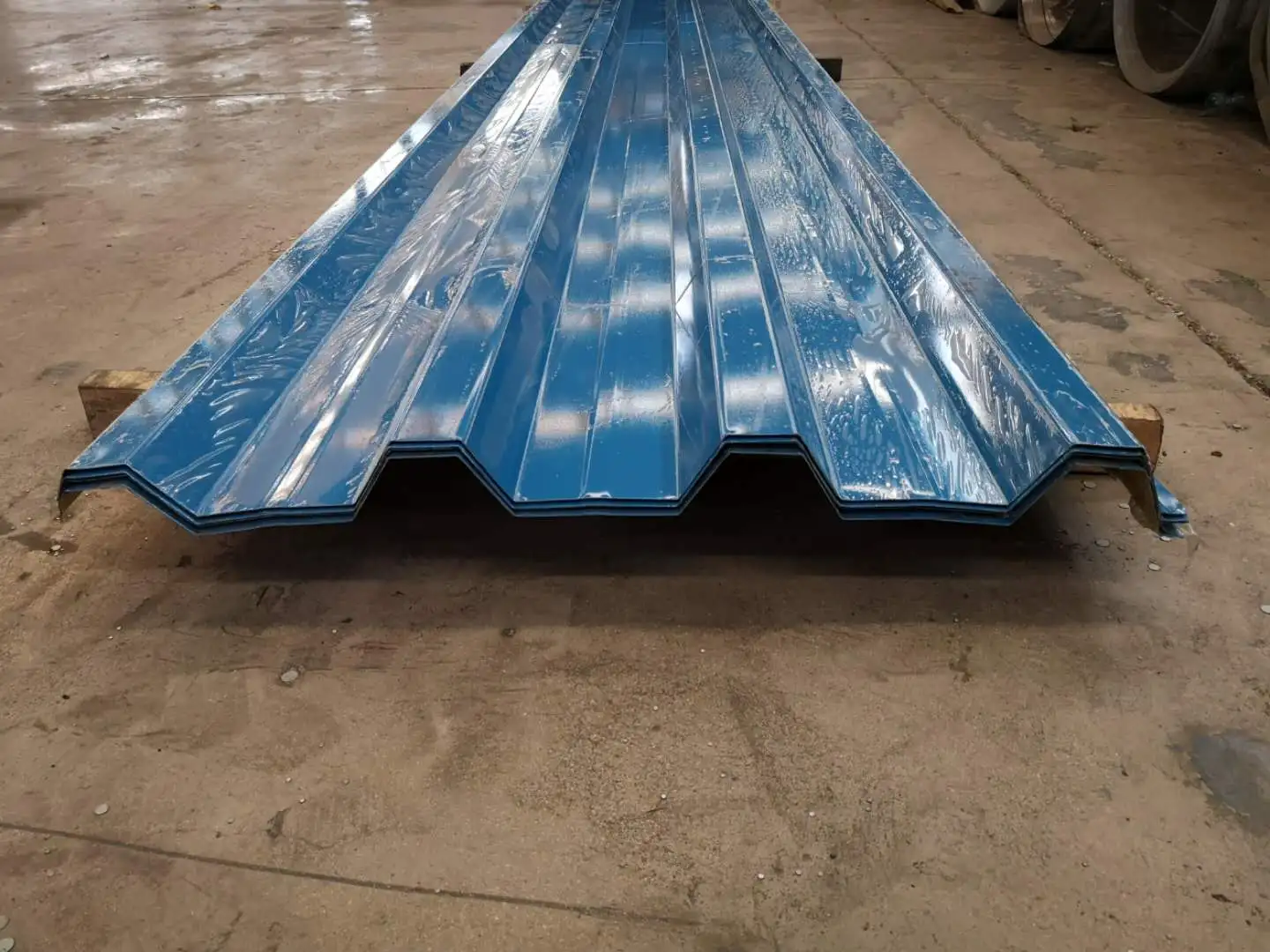

ورق های فولادی پروفیل دار با روکش رنگی توسط کویل های فولادی با پوشش رنگی با روکش سرد به شکل پروفیل های موجدار تولید می شوند. آنها به عنوان سقف، روکش دیوار، و دکوراسیون داخلی یا خارجی برای ساختمان های صنعتی، انبارها و سازه های فولادی با دهانه بزرگ عمل می کنند. هر ورق از یک بستر فولادی تشکیل شده است که استحکام مکانیکی را فراهم می کند، یک پوشش فلزی که به عنوان مانع خوردگی عمل می کند، و یک پوشش آلی که مقاومت در برابر آب و هوا و ظاهر را تامین می کند. SENBO چندین خط رولسازی را برای این پروفیلها اجرا میکند، با بررسی داخلی هندسه پروفیل، ضخامت پوشش و درجه فلز پایه.
مواد اولیه نوار فولادی نورد سرد یا نورد گرم است که معمولاً در یک سری عرض 1000 میلی متری عرضه می شود. درجه های قدرت تسلیم شامل 250 مگاپاسکال، 280 مگاپاسکال، 320 مگاپاسکال، 350 مگاپاسکال و 550 مگاپاسکال است. ساختار پوشش مطابق با GB/T 12754 است. یک پیکربندی رایج از دو لایه روکش در قسمت جلو و یک لایه در پشت استفاده می کند. پوشش های پلی استر (PE) یا فلوئوروکربن (PVDF) با توجه به مقاومت آب و هوایی مورد نیاز انتخاب می شوند. نوع پوشش خاص در زمان سفارش تایید می شود.
ضخامت های معمول از 0.4 میلی متر تا 1.6 میلی متر متغیر است. سقف و روکش دیوار معمولاً از 0.5 میلی متر تا 0.6 میلی متر حداقل استفاده می کنند، در حالی که نمای بیرونی ساختمان نباید کمتر از 0.6 میلی متر باشد. کفپوش باربر ممکن است به ضخامت تا 2 میلی متر یا 3 میلی متر نیاز داشته باشد. ارتفاع راه راه بین 10 میلی متر تا 200 میلی متر است. برای مقاطع سفت نشده، نسبت ارتفاع به ضخامت ترجیحاً باید کمتر از 200 باشد. عرض مؤثر به پروفیل بستگی دارد. پروفیل های پرکاربرد عبارتند از YX35-125-750 (ارتفاع دنده 35 میلی متر، عرض موثر 750 میلی متر)، Jiaochi 760 (YX51-380-760) و Jiaochi 820.
| شاخص عملکرد | پارامتر / مشخصات | مبانی یا اظهارات |
|---|---|---|
| استاندارد اجرایی | GB/T 12755-2008 | ورق فولادی پروفیل برای ساختمان |
| استاندارد پوشش | GB/T 12754 | ورق ها و نوارهای فولادی با پوشش رنگی |
| ضخامت مشترک | 0.4-1.6 میلی متر | سقف حداقل 0.6 میلی متر برای ساختمان های کلیدی |
| محدوده ارتفاع دنده | 10-200 میلی متر | نسبت ارتفاع به ضخامت ترجیحا ≤200 |
| قدرت تسلیم | 250-550 مگاپاسکال | 250 مگاپاسکال و 350 مگاپاسکال مشترک؛ 550 مگاپاسکال برای پروفایل های قفل فوری |
| وزن مرده | 6-10 کیلوگرم بر متر مربع | پاکت سبک |
| عرض ورق پایه | 1000 میلی متر مشترک | سری های 600 میلی متر، 1000 میلی متر و 1200 میلی متر موجود است |
| شیب سقف توصیه شده | 2-5٪ برای طول پیوسته | حد انحراف l/300 |
| الزامات پوشش | گالوانیزه گرم ≥90/90 گرم بر متر مربع؛ Al-Zn پوشش داده شده ≥50/50 گرم در متر مربع | مگر اینکه طور دیگری مشخص شده باشد |
ورق های فولادی رنگی پروفیلی بین 6 کیلوگرم بر متر مربع و 10 کیلوگرم بر متر مربع وزن دارند که به طور قابل توجهی کمتر از روکش های بتنی یا بنایی سنتی است. استحکام تسلیم بین 250 مگاپاسکال تا 550 مگاپاسکال است که سفتی دیافراگم و ظرفیت بار خوبی را فراهم می کند. در کارگاه اصلی فولاد ویژه Huangshi Daye، ورقهای سقف پروفیلی YX114-333-666 با ضخامت فلز پایه 0.8 میلیمتر در مساحت 13200 متر مربع به تنهایی برای دهانه BC نصب شد که مناسب بودن برای سقفهای صنعتی بزرگ را تأیید میکند.
این محصول هم از پیش ساخت کارخانه و هم از فرم دهی رول در محل پشتیبانی می کند. در پروژه کارخانه آنهویی چائولونگ اپتوالکترونیک، ماشینهای رولفرمینگ سوار بر خودرو ورقهایی را در محل تولید کردند که امکان نصب فوری و جلوگیری از آسیبهای حمل و نقل را فراهم میکرد. بالابرهای بوم مفصلی به موقعیت یابی کمک می کنند، راندمان نصب را 70٪ افزایش می دهند و کار دستی در ارتفاعات را تا 60٪ کاهش می دهند. این پروژه بیش از 76000 متر مربع را پوشش داد. برای سوله انبار محصور در محوطه مواد یوگانگ در لانژو، سازه خرپایی لولهای با بزرگترین دهانه در شمال غربی چین، پانلهای سقفی از فولاد گالوانیزه با مقاومت بالا به ضخامت 0.6 میلیمتر با روکش پروفیل رنگی استفاده کردند. نصب با دهانه طولانی تعداد همپوشانی های سقف را کاهش داد.

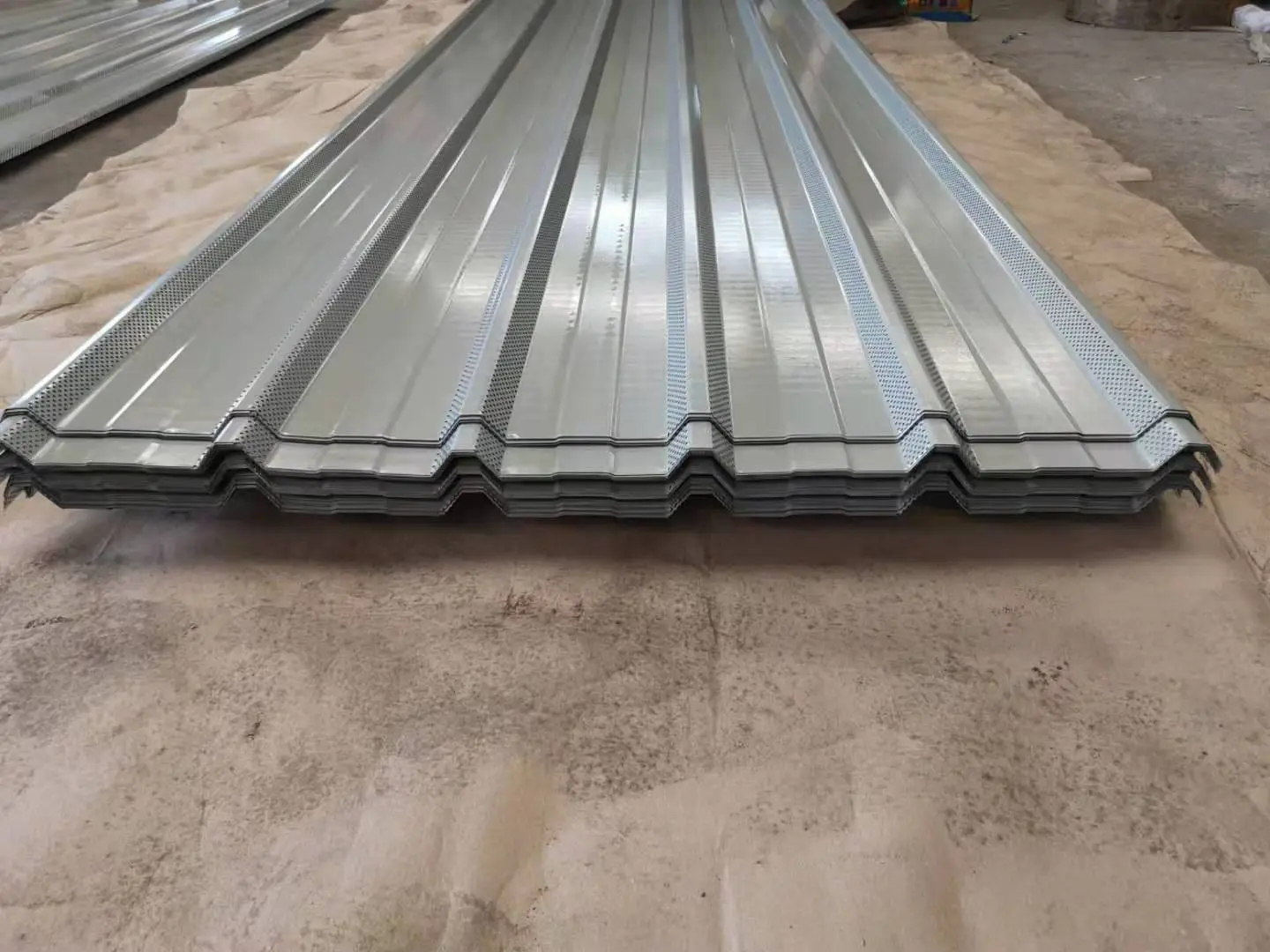

پوشش بیرونی خواص خود تمیز شوندگی و مقاومت طولانی مدت در برابر آب و هوا را فراهم می کند. سیستم های پوشش را می توان برای مطابقت با محیط های خورنده تنظیم کرد. برای زیرلایه های گالوانیزه گرم، وزن پوشش دو طرفه حداقل 90 گرم بر متر مربع در هر طرف استاندارد است مگر اینکه خلاف آن مشخص شده باشد. برای زیرلایه های آلیاژ آلومینیوم-روی، حداقل 50 گرم در متر مربع در هر طرف است. هنگامی که ورق پایین سقف کامپوزیت به عنوان یک پانل جذب صدا سوراخ شده عمل می کند، اندازه سوراخ و فاصله باید با طراحی آکوستیک تعیین شود.
GB/T 12755-2008 انتخاب مواد، پیکربندی پروفیل، الزامات فنی، تحمل ابعاد و بازرسی کیفیت ورق های فولادی پروفیل را مشخص می کند. برای جلوگیری از تنوع رنگ قابل مشاهده، توصیه می شود که تمام ورق ها را برای یک پروژه سقف یا دیوار از یک دسته تولید سفارش دهید.
ارتفاع دنده بر سفتی خمشی و قابلیت پوشا تأثیر می گذارد. برای دهانه های کوتاه، دنده های کم مانند 35 میلی متر ممکن است کافی باشد. برای دهانه های طولانی تر یا بارهای بیشتر، پروفیل های عمیق تر مانند 51 میلی متر یا بیشتر مورد نیاز است. نمایه باید بر اساس جداول دهانه و محاسبات طراحی انتخاب شود، نه تنها بر اساس ظاهر.
شیب 2% تا 5% برای ورق های با طول پیوسته بدون لبه انتهایی معمول است. شیب های پایین تر خطر انباشتگی آب را افزایش می دهد که می تواند عمر پوشش را کوتاه کند. شدت بارندگی محلی و طراحی زهکشی نیز باید در نظر گرفته شود.
بله، بسیاری از پروفیلها را میتوان با رولفرمینگ یا ترمز فشاری تا شعاع زیادی منحنی کرد. حداقل شعاع به ضخامت ورق، هندسه دنده و نوع پوشش بستگی دارد. هماهنگی اولیه با سازنده توصیه می شود.
برای محیطهای صنعتی ساحلی یا خورنده، یک بستر پوششدادهشده Al-Zn با حداقل ۵۰ گرم بر متر مربع در هر طرف ترجیح داده میشود و یک پوشش رویه PVDF اغلب مشخص میشود. در شرایط بسیار تهاجمی، وزن پوشش بالاتر یا اقدامات حفاظتی اضافی ممکن است مورد نیاز باشد.
تأمینکنندگان باید گواهیهای آزمایش آسیاب را برای سوابق ضخامت فولاد و پوشش ارائه کنند. ابعاد پروفیل و وضعیت سطح در طول تولید و قبل از حمل و نقل بررسی می شود. برای پروژه هایی که نیاز به بالا بردن باد خاص یا عملکرد سازه ای دارند، در صورت درخواست می توان گزارش های آزمایش یا محاسبات را ارائه کرد.
