کفپوش خرپایی میلگرد

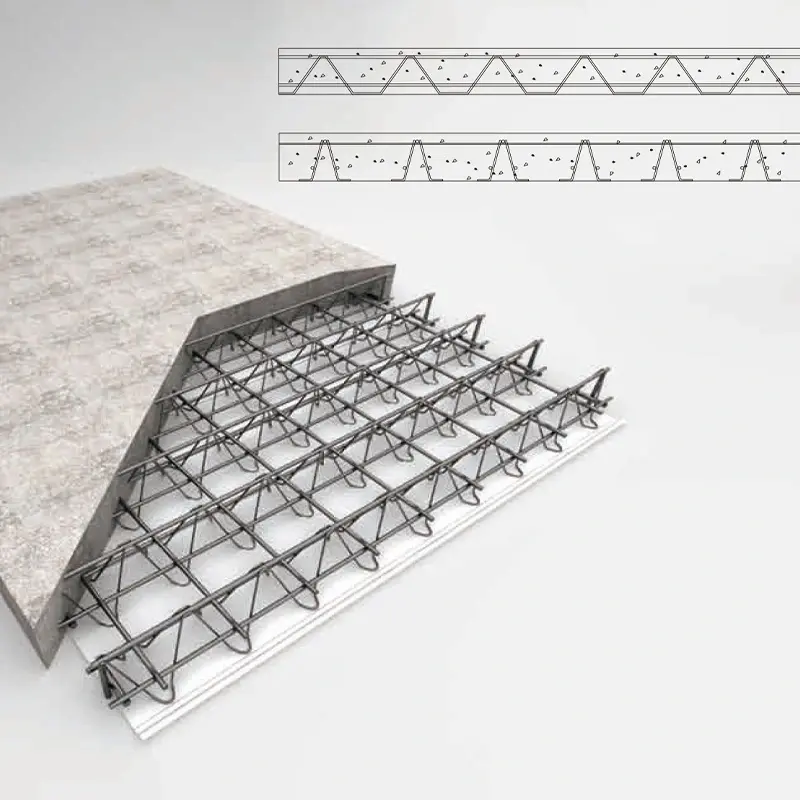

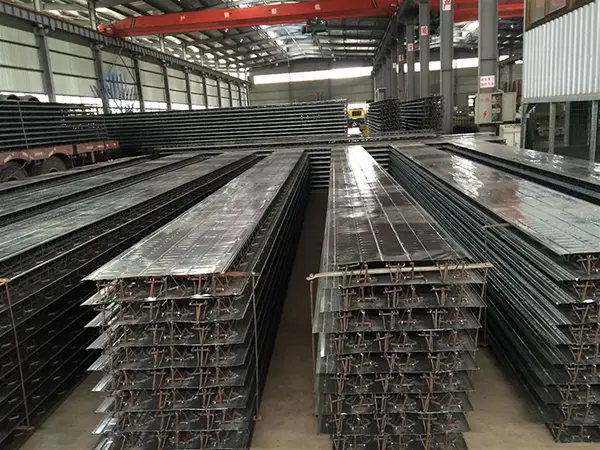

عرشه کف خرپا میلگرد یک پانل باربر مرکب است که از ترکیب یک خرپا میلگرد فولادی با صفحه زیرین در یک خط تولید خودکار تشکیل شده است. خود خرپا از میله‌های وتر بالا، میله‌های وتر پایین و میله‌های وب تشکیل شده است که از طریق جوشکاری نقطه‌ای مقاومتی به هم متصل شده‌اند و یک ساختار مثلثی پایدار ایجاد می‌کنند. سپس این خرپا به صفحه زیرین، معمولاً یک ورق فولادی گالوانیزه به ضخامت 0.5 میلی متر یا یک تخته فیبر سیمانی جوش داده می شود.

مصالح ساختمانی SENBOاین محصول را به عنوان بخشی از محدوده کفپوش سازه فولادی خود عرضه می کند. عرشه به عنوان قالب دائمی در طول ساخت و ساز عمل می کند و بعداً به عملکرد ساختاری دال بتنی کمک می کند.

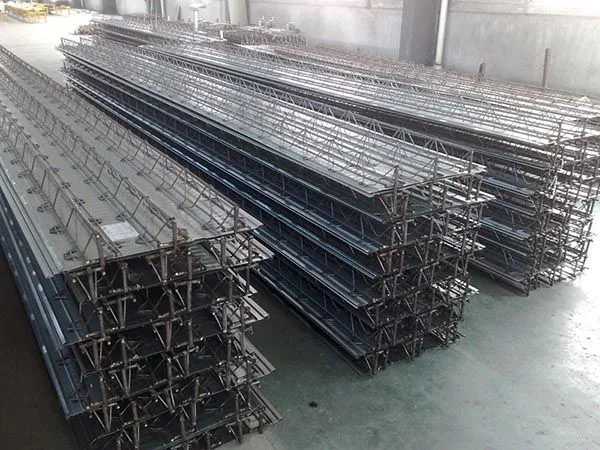

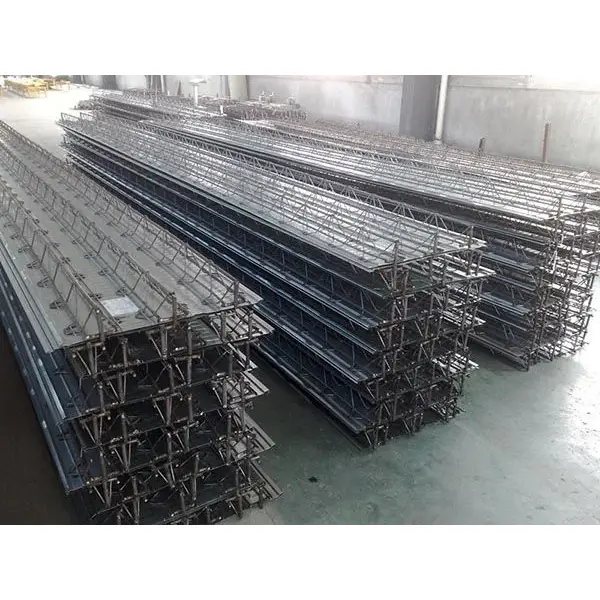

ترکیب سازه و مواد

میله های آکورد بالا و پایین معمولا از فولاد HRB400 یا CRB550 ساخته می شوند، در حالی که میله های وب معمولاً از فولاد HPB300، HRB400 یا CPB550 استفاده می کنند. میله های پشتیبانی عمودی و افقی معمولا HPB300 یا HRB400 هستند.

هنگامی که از ورق فولادی گالوانیزه به عنوان قالب زیرین استفاده می شود، ضخامت آن 0.5 میلی متر، استحکام تسلیم حداقل 250 نیوتن بر میلی متر مربع، و وزن پوشش گالوانیزه دو طرفه حداقل 120 گرم در متر مربع است. ورق پایین در دو عرض عرضه می شود: نوع A (600 میلی متر) و نوع B (576 میلی متر).

ارتفاع خرپا فولادی از 50 میلی متر تا 340 میلی متر متغیر است که مربوط به ضخامت دال از 80 میلی متر تا 370 میلی متر است. قطر وتر بالا و پایین 6-12 میلی متر و قطر نوار وب 4-8 میلی متر است. چندین سری محصول مانند TD1-TD7 و HB1-HB8 وجود دارد که TD3-90 یک مدل رایج است.

طبقه بندی محصولات بر اساس قالب پایین

محصولات بر اساس نوع قالب زیر طبقه بندی می شوند. نوع سنتی از ورق فولادی گالوانیزه استفاده می کند، در حالی که نوع دائمی (غیر قابل جابجایی) از بتن ریزدانه یا تخته الیاف سیمان استفاده می کند. طبق استاندارد ملی اطلس های 23CG56-1 و 23CG56-2، محصولات قالب ته دائمی نیاز به برداشتن قالب در محل را از بین می برند، سطح زیرین را صاف می کنند و برای محیط های مرطوب یا تمیز و همچنین ساختمان های بدون سقف کاذب مناسب هستند.

عملکرد در پروژه های واقعی

1. کاربرد فوق العاده بلند: 140800 متر مربع عرشه خرپا

یک پروژه فوق‌العاده در حال ساخت، دارای مساحت کل 218000 متر مربع است. برج A 39 طبقه (176.1 متر) و برج B به 51 طبقه (212.4 متر) می رسد. این پروژه از 140800 متر مربع سیستم عرشه خرپا و 16100 متر مربع قالب لبه استفاده کرد. ضخامت دال از 110 میلی متر تا 150 میلی متر متغیر بود و خرپاها با استفاده از جوشکاری نقطه ای با مقاومت فرکانس بالا ساخته شدند.

در مقایسه با دال های سنتی ریخته گری در محل، این روش نصب قالب، حذف قالب و بستن دستی میلگرد را حذف کرد. کیفیت ساخت و ساز در کل ثابت و قابل اعتماد باقی ماند.

2. راستی‌آزمایی با دهانه بلند و کنسول بزرگ

مرکز نمایشگاهی پارک علم و فناوری هوش مصنوعی Zhongguancun یک پروژه آزمایشی "ساختمان با کربن صفر" در پکن است. ساختار قاب فولادی چهار طبقه برای شدت لرزه 8 طراحی شده است. دارای حداکثر دهانه 3.5 متر و حداکثر طول کنسول 8.25 متر است.

کفپوش از نوع TD3-90 با ارتفاع خرپا 90 میلی متر و ضخامت کل دال 120 میلی متر استفاده شد. حداکثر دهانه بدون پشتیبانی در طول ساخت و ساز 3.0 متر بود. در منطقه 8.25 متری کنسول، پست‌های عمودی موقت دوتایی در وسط دهانه نصب شدند تا یک خمیدگی 1.5 ‰ به سمت بالا ایجاد کنند و ایمنی سازه را تضمین کنند.

3. تأیید مقاومت در برابر آتش و خوردگی

آرماتور به طور کامل در بتن محصور شده است و مقاومت در برابر آتش را مشابه دال های سنتی ریخته گری در محل ایجاد می کند. آزمایش‌ها نشان می‌دهد که یک دال با ضخامت 100 میلی‌متر (مطابق با یک خرپا فولادی با ارتفاع 70 میلی‌متر) به درجه مقاومت در برابر آتش 1.68 ساعت دست می‌یابد. ورق فولادی گالوانیزه نیازی به حفاظت اضافی در برابر آتش ندارد.

در مقایسه با دال های کامپوزیت با استفاده از عرشه فولادی پروفیلی، کفپوش خرپایی فولادی مقاومت در برابر خوردگی بهتری ارائه می دهد. از آنجایی که ورق فولادی گالوانیزه به تحمل بار ساختاری در مرحله سرویس کمک نمی کند، زنگ زدگی نمی تواند یکپارچگی سازه را به خطر بیندازد.

4. کارایی ساخت و داده های هزینه

تولید کارخانه، فاصله آرماتور یکنواخت و ضخامت پوشش بتن ثابت را تضمین می کند. کار بستن میلگرد در محل 60 تا 70 درصد کاهش می یابد. برای پروژه زیرزمین Xiqing Houtai Plot G در تیانجین، استفاده از این فناوری دوره ساخت را تقریباً 10 روز کوتاه کرد و منجر به صرفه جویی در هزینه کل 1.972 میلیون یوان شد. هزینه جامع هر متر مربع بیش از 20 درصد کمتر از اسلب های مرکب سنتی بود.

مشخصات فنی در یک نگاه

پارامترهای زیر بر اساس استاندارد صنعتی JG/T 368-2012 و اطلس استاندارد ملی است. سفارشی سازی در دسترس است.

چرا این سیستم کار می کند

1. پیش ساخته کارخانه ثبات را تضمین می کند.خرپا از طریق جوشکاری نقطه ای مقاومتی خودکار شکل می گیرد که فاصله آرماتورها را یکنواخت و ابعاد را دقیق نگه می دارد. این امر بستن میلگرد در محل را 60% تا 70% کاهش می دهد و منجر به کیفیت ساخت و ساز پایدارتر می شود.

2. سختی دو جهته قابل مقایسه با تخته های ریخته گری در محل.این سیستم را می توان به عنوان یک دال دو طرفه طراحی کرد که سختی مشابه یک دال بتن آرمه ریخته گری شده در محل با تقویت دو طرفه را ارائه می دهد. عملکرد لرزه ای به طور کلی بهتر از دال های کامپوزیت فولادی پروفیلی است.

3. مقاومت در برابر آتش و خوردگی بدون پوشش اضافی.از آنجایی که آرماتور به طور کامل در بتن محصور شده است، یک دال 100 میلی متری به درجه آتش سوزی 1.68 ساعت بدون ضد حریق دست می یابد. ورق گالوانیزه فقط به عنوان قالب عمل می کند، بنابراین خوردگی بر ایمنی سازه تأثیر نمی گذارد.

4. Soffit صاف و کاهش ضخامت اسلب.سطح زیرین صاف است. در مقایسه با عرشه فولادی پروفیل استاندارد، ضخامت کل دال را می توان 30 تا 50 میلی متر کاهش داد و در عین حال همان ارتفاع سقف روشن را حفظ کرد، که به کاهش ارتفاع از کف به کف کمک می کند.

5. هزینه و مزایای برنامه.قالب حذف می شود، پایه گذاری به حداقل می رسد و ساخت و ساز همزمان چند طبقه امکان پذیر می شود. ورق پایین تنها با ضخامت فولاد 0.5 میلی متری 96 درصد سطح سطح را به کار می گیرد و مصرف مواد را کاهش می دهد.

ملاحظات طراحی و نصب

برای طراحی دال دو طرفه:عرشه خرپا میلگرد را می توان با افزودن آرماتور اضافی در جهت عرضی به صورت دال دو طرفه طراحی کرد. با مهندس سازه تأیید کنید که چیدمان پانل و شرایط پشتیبانی با مفروضات طراحی مطابقت دارند.

برای کاربردهای قالب ته دائمی:زمانی که نیاز به سطح زیرین صاف و بدون سقف کاذب است، بتن ریزدانه یا تخته الیاف سیمان را انتخاب کنید. بررسی کنید که محیط برای مواد قالب بندی پایینی انتخاب شده مناسب است.

برای کنسول های بلند:ممکن است به تکیه‌گاه‌های موقتی نیاز باشد، همانطور که در پروژه Zhongguancun نشان داده شد که در آن از ستون‌های دوتایی برای القای خمیدگی به سمت بالا استفاده شد. انحراف و خمیدگی مورد نیاز را بر اساس طول کنسول واقعی و بارهای ساختمانی محاسبه کنید.

در حین نصب:از کیفیت جوش در تمام گره ها و تکیه گاه ها اطمینان حاصل کنید. فاصله جوش و فشار الکترود مشخص شده را دنبال کنید. برای ورق های گالوانیزه، از گرمای بیش از حد که می تواند به پوشش آسیب برساند، خودداری کنید. اگر پانل ها را برای مدت طولانی در محل نگهداری می کنند، از رطوبت محافظت کنید.

برنامه های کاربردی معمولی

1.سیستم های کف و سقف برای سازه های فلزی مرتفع و فوق بلند.

2.سازه های کف با دهانه بلند و کنسول بزرگ.

3.سکوها و کف های عملیاتی در کارخانه های صنعتی و انبارهای لجستیک.

4.ساختمان‌هایی که به مقاومت در برابر رطوبت، مقاومت در برابر خوردگی یا محیط‌های اتاق تمیز نیاز دارند، جایی که قالب‌بندی دائمی پایین توصیه می‌شود.

سوالات متداول

1. عرشه خرپا میلگرد چگونه با دال های کامپوزیت ورق فولادی پروفیل مقایسه می شود؟

دال های کامپوزیتی ورق فولادی پروفیلی به عرشه فولادی هم به عنوان قالب و هم به عنوان تقویت کششی متکی هستند. عرشه خرپا میلگرد از یک خرپا فولادی جداگانه برای تقویت سازه استفاده می کند، بنابراین ورق پایین فقط به عنوان قالب عمل می کند. این بدان معنی است که ورق پایینی می تواند نازک تر باشد (0.5 میلی متر) و خوردگی بر ظرفیت سازه تأثیر نمی گذارد. دال زیرین نیز صاف تر است.

2. مزیت سیستم قالب بندی ته دائمی چیست؟

قالب دائمی کف (بتن ریزدانه یا تخته الیاف سیمان) نیاز به نواربندی قالب پس از عمل آوری بتن را از بین می برد. سطح زیرین صاف و تمیزی را فراهم می کند که می تواند بدون سقف کاذب در معرض دید قرار گیرد. این به ویژه در کاربردهای مرطوب، تمیز یا معماری مفید است.

3-آیا از عرشه خرپا میلگرد می توان برای دال های دو طرفه استفاده کرد؟

بله. با افزودن آرماتورهای عرضی و طراحی تکیه‌گاه‌های پانل بر این اساس، سیستم می‌تواند به رفتار دال دو طرفه مشابه دال ریخته‌شده در محل دست یابد. طراحی باید ابعاد پانل و جهت خرپا را در نظر بگیرد.

4. چه پشتیبانی موقتی در طول ساخت و ساز مورد نیاز است؟

الزامات پشتیبانی به ارتفاع خرپا، ضخامت دال و دهانه بستگی دارد. برای دهانه های معمولی تا حدود 3 متر، ممکن است به پشتیبانی موقت نیاز نباشد. برای دهانه ها یا کنسول های بلندتر، از پایه ها یا پایه های موقت استفاده می شود. جداول دهانه سازنده و محاسبات مهندس سازه باید چیدمان دقیق را مشخص کند.

5. کدام استانداردها بر کفپوش خرپا میلگرد حاکم است؟

استاندارد اصلی صنعت JG/T 368-2012 "Steel Truss Floor Decking" است. مراجع طراحی شامل اطلس استاندارد ملی 22G522-1 و 23CG56-1/2 است. آزمایش مواد و جوش از الزامات این اسناد پیروی می کند.
