عرشه کف باربر

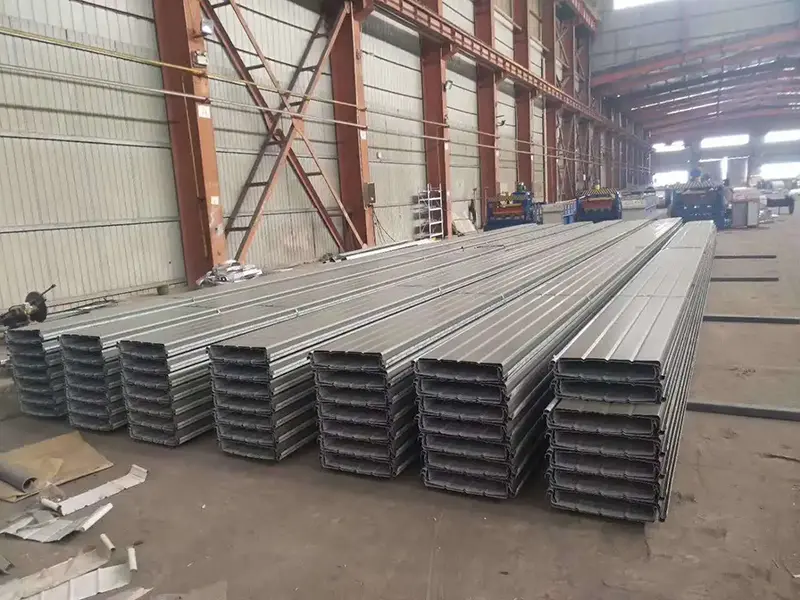

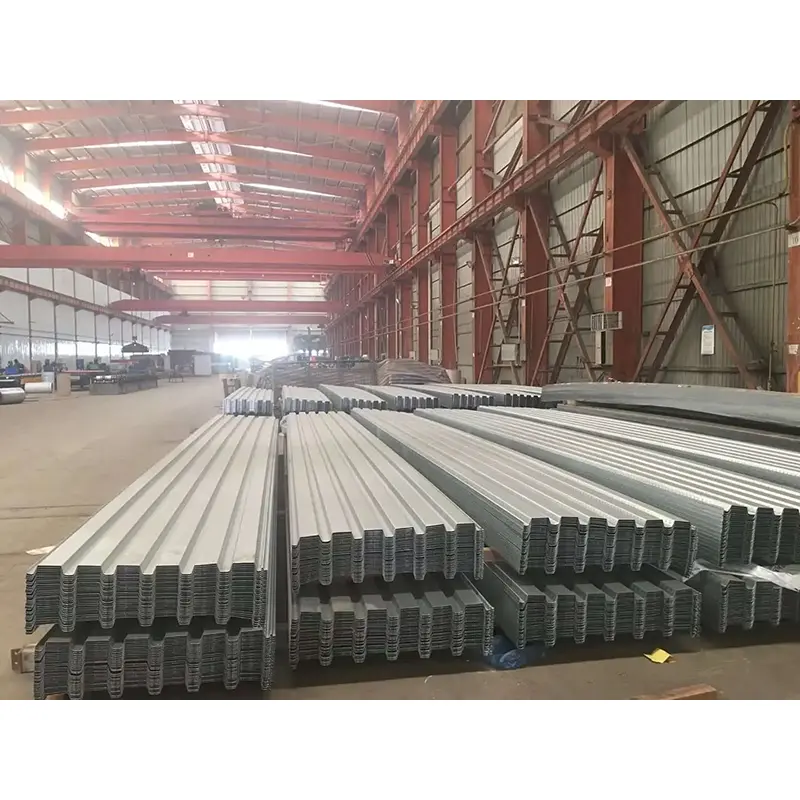

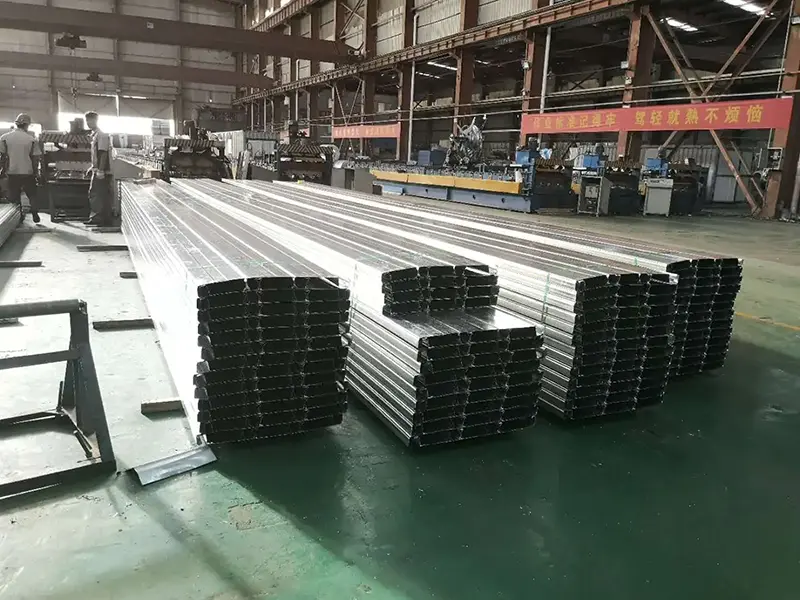

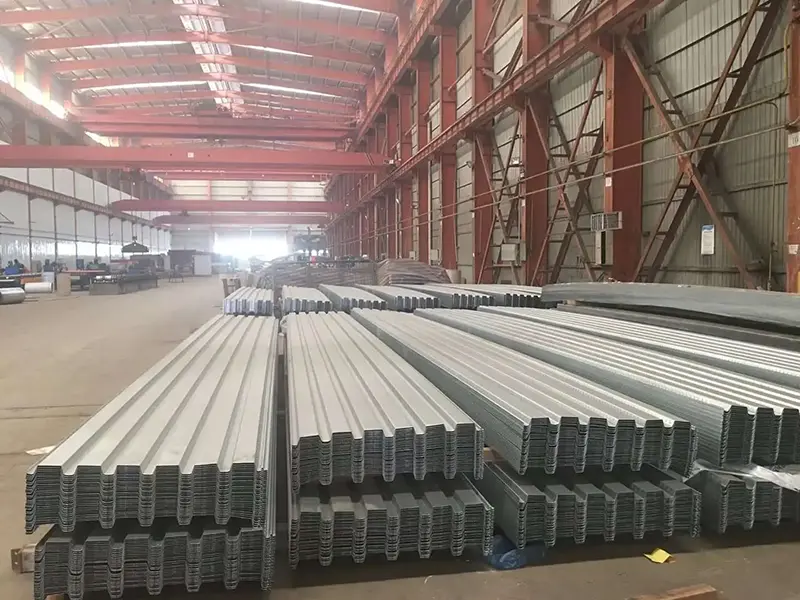

کفپوش باربر که به عنوان کفپوش فولادی یا عرشه فولادی پروفیلی نیز شناخته می شود، یک جزء ساختمانی نورد سرد ساخته شده از ورق فولادی گالوانیزه است. سطح مقطع موجدار آن بسته به پروفیل به شکل V، U یا ذوزنقه می باشد.مصالح ساختمانی SENBOاین پانل ها را به عنوان بخشی از طیف محصولات سازه فولادی خود عرضه می کند و گزینه های پروفیل باز و بسته را برای سیستم های کف کامپوزیت ارائه می دهد.

در طول ساخت، پانل ها به عنوان قالب دائمی عمل می کنند. پس از عمل آوری بتن، آنها به عنوان تقویت کننده کششی در پایین دال عمل می کنند. این عملکرد دوگانه چیزی است که سیستم را از نظر ساختاری کارآمد و اقتصادی می کند.

انواع پروفایل و گزینه های مواد

عرشه‌های نمای باز، مانند YX76-305-915 و YX75-300-880، دارای دنده‌هایی با رویه‌های باز هستند. این طرح قرار دادن میله های تقویت کننده و خطوط تاسیسات مسیر را در محل آسان تر می کند. مدل‌های با مشخصات بسته، از جمله YX60-263-790 و YXB65-185-555، رویکردی مخالف دارند: دنده‌ها کاملاً محصور شده‌اند و سطح زیرین صاف و مقاومت بهتری در برابر آتش ایجاد می‌کنند.

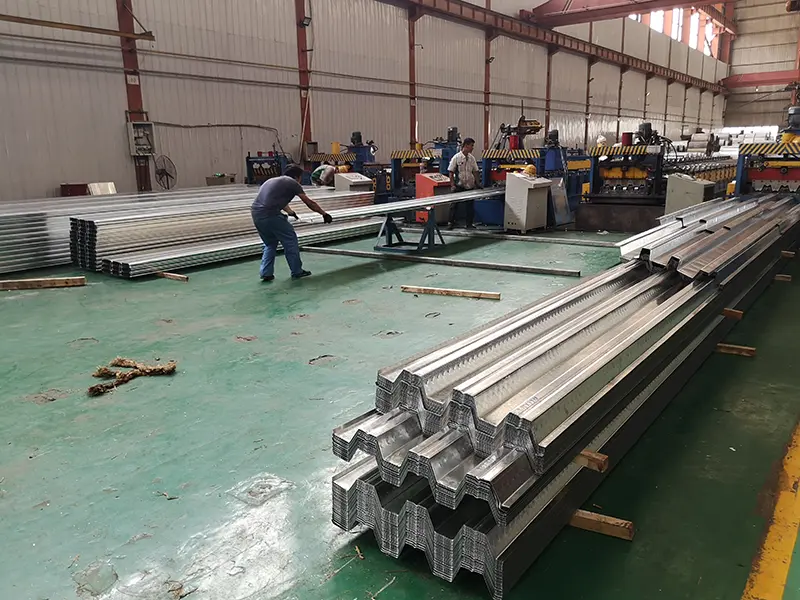

در مورد مواد پایه، کویل های فولادی گالوانیزه گرم در گریدهایی مانند DX51D+Z، Q235 و Q345 استفاده می شود. وزن پوشش روی را می توان از 40 تا 600 گرم در متر مربع برای مطابقت با نیازهای ضد خوردگی خاص تنظیم کرد. یک فرآیند ۲۱ مرحله‌ای رول‌فرمینگ پانل‌ها را با طول‌های سفارشی‌سازی شده در هر پروژه شکل می‌دهد. خدمه نصب معمولاً می توانند 2000 تا 3000 متر مربع در روز پوشش دهند.

برای تشکیل یک سیستم ساختاری یکپارچه، پانل ها با استفاده از ناودانی های برشی به تیرهای فولادی از طریق عرشه جوش داده می شوند، در حالی که پانل های مجاور با ابزارهای گیره تخصصی در هم قفل می شوند.

عملکرد تایید شده در زمینه

1. خواص مکانیکی: ظرفیت تحمل بار اندازه گیری شده

به عنوان مثال عرشه با نمای باز YX75-300-880 را در نظر بگیرید. با ارتفاع دنده 75 میلی متر، فاصله دنده 300 میلی متر و عرض موثر 880 میلی متر، نسخه 1.0 میلی متری ضخامت ممان اینرسی 135 سانتی متر4 بر متر را ارائه می دهد. ظرفیت بار مرحله ساخت 3.2 کیلو نیوتن بر متر مربع است و ظرفیت نهایی دال مرکب به 8.5 کیلو نیوتن بر متر مربع می رسد. هنگامی که ضخامت به 1.2 میلی متر افزایش می یابد، ممان اینرسی به 190 سانتی متر 4 بر متر می رسد و ظرفیت نهایی را به 12.0 کیلونیوتن بر متر مربع می رساند.

مدل YX51-342-1025 نیز داستانی مشابه دارد. میزان استفاده از مواد آن 82 درصد است و پانل 1.0 میلی‌متری ممان اینرسی 63.50 سانتی‌متر 4 بر متر با مدول مقطع 20.13 سانتی‌متر مکعب بر متر را فراهم می‌کند.

2. استحکام مواد و عملکرد خستگی

استحکام تسلیم را می توان در محدوده وسیعی از 235 مگاپاسکال تا 550 مگاپاسکال با مقاومت کششی نهایی بین 340 و 700 مگاپاسکال تنظیم کرد. تحت بارگذاری دینامیکی، عمر خستگی به 2 میلیون چرخه می رسد، همانطور که در EU EN1993-1-3 مشخص شده است. در آزمایش پاشش نمک، پانل های گالوانیزه تا 2000 ساعت بدون ظاهر شدن زنگ قرمز مقاومت می کنند، که به معنای عمر مفید بیش از 25 سال در محیط های ساحلی است.

3. ارتفاع دنده و بهینه سازی بخش

بخش ارتفاع دنده 51 میلی متری شبیه سازی دینامیک سیال برای بهینه سازی شکل آن انجام شده است. با یک دال بتنی 120 میلی متری، ظرفیت باربری عمودی 3.5 کیلونیوتن بر متر مربع را به دست می آورد و 42 درصد استحکام خمشی بیشتری نسبت به طراحی دنده 35 میلی متری قابل مقایسه دارد. تجزیه و تحلیل اجزای محدود بیشتر ضریب یکنواختی انتقال بار 0.92 را برای بخش گام دنده 233 میلی‌متری تأیید می‌کند، که به جلوگیری از تمرکز تنش 25 درصدی که اغلب در عرشه‌های معمولی دیده می‌شود کمک می‌کند.

4. مقاومت لرزه ای و آتش سوزی: تأیید شده توسط آزمایش

عملکرد لرزه ای نیز نادیده گرفته نمی شود. مدل‌های انتخابی الزامات طراحی برای مناطق شدت 8 را برآورده می‌کنند. آزمایش آتش نیز انجام شده است: محصولات با مشخصات بسته الزامات درجه بندی آتش را بدون نیاز به ضد حریق با اسپری برآورده می کنند.

مروری بر داده های فنی

جدول زیر پارامترهای استاندارد تولید را خلاصه می کند. سفارشی سازی برای نیازهای پروژه خاص در دسترس است.

مشخصات مدل اصلی

ویژگی های کلیدی عملکرد

1. عملکرد دوگانه.یک محصول دو هدف را انجام می دهد: قالب بندی دائمی در طول ساخت و ساز و تقویت کششی هنگامی که دال در خدمت است. این به طور طبیعی مصرف کلی فولاد را کاهش می دهد.

2. کارایی ساخت و ساز.چندین طبقه را می توان به طور همزمان با بتن ریخته شده به طور همزمان نصب کرد. پوشش نصب روزانه 2000 تا 3000 متر مربع باعث می شود پروژه ها به سرعت حرکت کنند.

3. خواص مکانیکی قابل تأیید.استحکام تسلیم از 235 تا 550 مگاپاسکال قابل تنظیم است و ظرفیت بارگذاری دال کامپوزیت از طریق آزمایش تایید شده است. طیف کاملی از مشخصات مدل برای انتخاب در دسترس است.

4. مقاومت در برابر خوردگی.با سطوح گالوانیزه قابل تنظیم از 40 تا 600 گرم در متر مربع و مقاومت در برابر پاشش نمک تا 2000 ساعت، پانل ها عمر مفیدی بیش از 25 سال حتی در مناطق ساحلی دارند.

5. انعطاف پذیری پروفایل.پروفیل های دنده باز قرار دادن آرماتور و مسیریابی ابزار را ساده می کنند، در حالی که پروفیل های دنده بسته سطح زیرین صاف و مقاومت در برابر آتش را بهبود می بخشند. انتخاب درست به اولویت های پروژه بستگی دارد.

ملاحظات طراحی و نصب

برای عرشه با نمای باز:این نوع زمانی که به قرار دادن آرماتور در محل یا مسیریابی ابزار در داخل دنده ها نیاز باشد، به خوبی کار می کند. به خاطر داشته باشید که بسته به درجه حریق پروژه، ممکن است اقدامات ضد حریق اضافی مورد نیاز باشد.

برای عرشه با مشخصات بسته:اگر سطح زیرین صاف برای اتصال سقف مورد نظر است، یا اگر هدف جلوگیری از ضد حریق با اسپری است، مدل‌های پروفیل بسته مناسب‌تر هستند.

برای محیط های ساحلی یا خورنده:یک پوشش روی سنگین تر، تا 600 گرم در متر مربع، باید مشخص شود. گزارش های آزمایش اسپری نمک در صورت درخواست برای تأیید عملکرد موجود است.

در حین نصب:ناودانی های برشی باید از طریق عرشه با توجه به الگوی مشخص شده و فاصله لبه به تیر فولادی جوش داده شوند. پانل های مجاور باید به طور محکم با ابزارهای گیره در هم قفل شوند و تکیه گاه های موقت باید در حین ریختن بتن برای کنترل انحراف بررسی شوند.

برنامه های کاربردی معمولی

1.سازه های فولادی بلندمرتبه و فوق بلند نیاز به سیستم های کف و سقف قابل اعتماد دارند و عرشه های باربر متناسب با این نقش هستند.

2.ساختمان های عمومی با دهانه بزرگ، از جمله استادیوم ها و پایانه های فرودگاه، از کارایی ساختاری سیستم بهره می برند.

3.انبارهای لجستیک و کارخانه های صنعتی اغلب از این پانل ها برای سکوها و کف ها استفاده می کنند.

4.هر پروژه سازه فولادی با برنامه زمانبندی فشرده و گردش کار مرحله ای می تواند از نصب سریع این سیستم استفاده کند.

سوالات متداول

1. تفاوت بین عرشه باربر پروفیل باز و پروفیل بسته چیست؟

عرشه پروفیل باز، بالای دنده ها را آشکار می کند، که قرار دادن آرماتور و نصب ابزار را ساده می کند. عرشه پروفیل بسته دنده ها را به طور کامل محصور می کند و در نتیجه سطح زیرین صاف و معمولاً مقاومت بهتری در برابر آتش بدون پوشش اسپری ایجاد می کند. انتخاب بستگی به نیازهای سازه ای، آتش سوزی و معماری دارد.

2. وزن پوشش روی چگونه انتخاب می شود؟

در درجه اول به قرار گرفتن در معرض محیط بستگی دارد. کاربردهای داخلی معمولاً از یک پوشش استاندارد 120-275 گرم بر متر مربع استفاده می کنند. محیط های ساحلی یا بسیار خورنده نیاز به پوشش های سنگین تر، تا 600 گرم در متر مربع دارند. زمانی که شرایط پروژه مشخص شد، می توانیم به تعیین مشخصات مناسب کمک کنیم.

3. چه ارتفاع دنده را برای یک دهانه و بار مشخص انتخاب کنم؟

دنده های بالاتر، مانند 75 میلی متر، سفتی و ظرفیت بار بیشتری را ارائه می دهند که امکان ایجاد دهانه های طولانی تر یا بارهای سنگین تر را فراهم می کند. دنده های پایین تر، حدود 51 میلی متر، برای دهانه های کوتاه تر و بارهای سبک تر به خوبی کار می کنند. برای تایید پروفیل و ضخامت بهینه همیشه باید یک محاسبه سازه ای انجام شود.

4. آیا می توان پانل ها را بدون پایه گذاری موقت نصب کرد؟

این بستگی به مشخصات پانل، ضخامت، دهانه و بارهای ساختمانی دارد. برخی از تنظیمات برای نصب بدون پایه تا دهانه های خاص طراحی شده اند. جداول دهانه سازنده باید بررسی شود و مهندس سازه باید ترتیب ساخت را تأیید کند.

5. چه استانداردهایی برای کفپوش باربر اعمال می شود؟

مراجع اولیه GB 55004-2021 (کد اجباری برای سازه های مرکب) و استاندارد ملی اطلس 05SG522 است. برای طراحی خستگی و شکل سرد، EN1993-1-3 اغلب ذکر می شود. گواهی های مواد و گزارش های آزمایش را می توان در صورت درخواست ارائه کرد.
