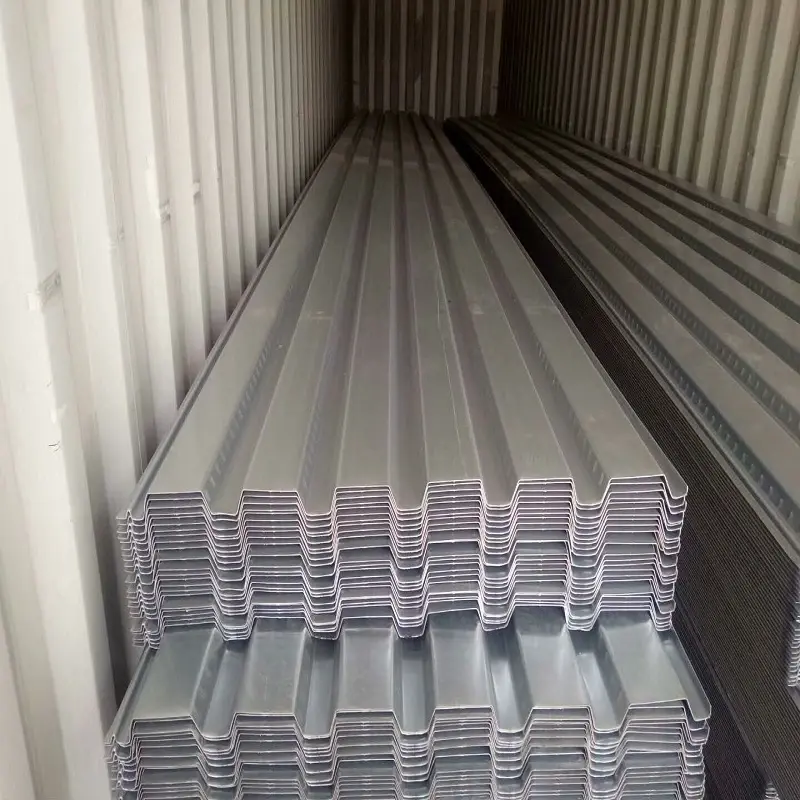

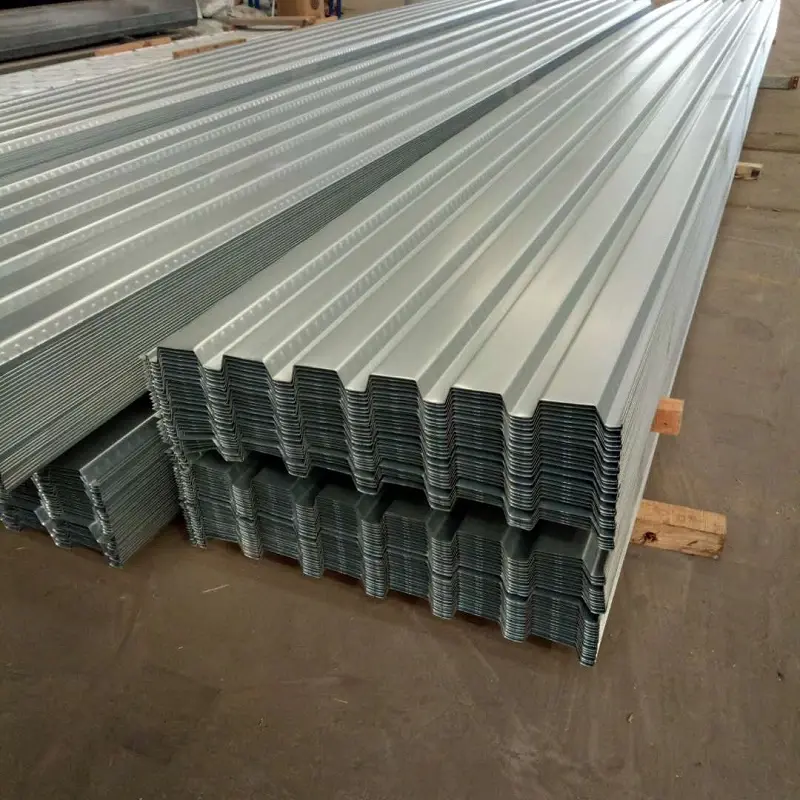

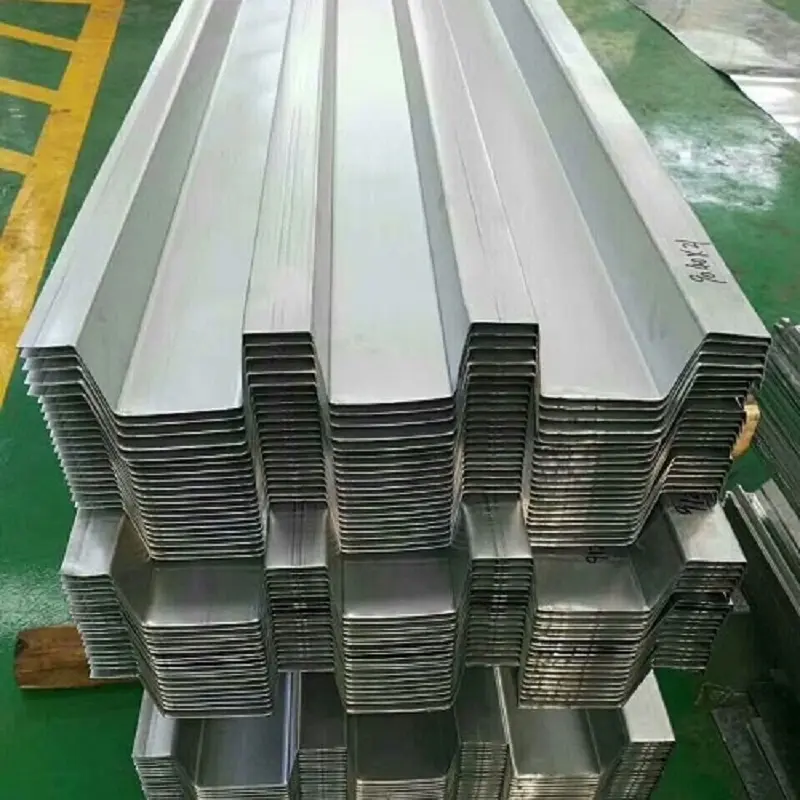

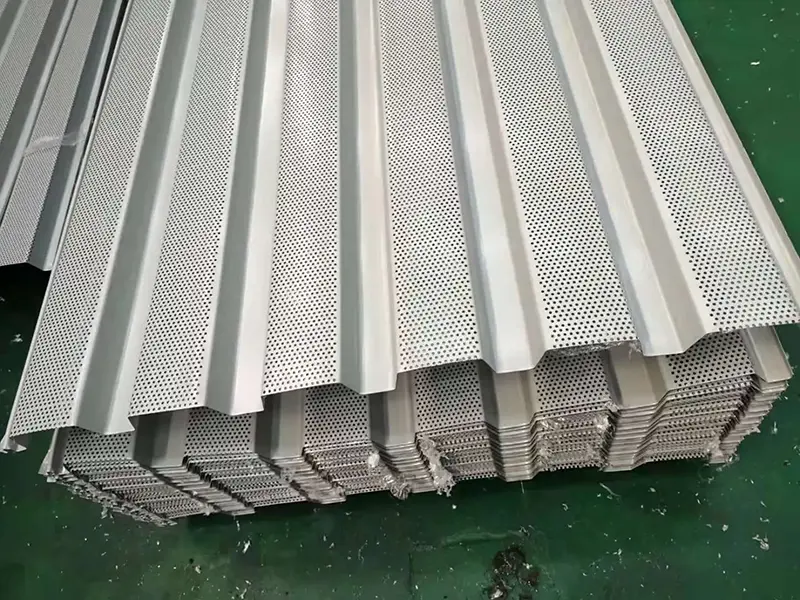

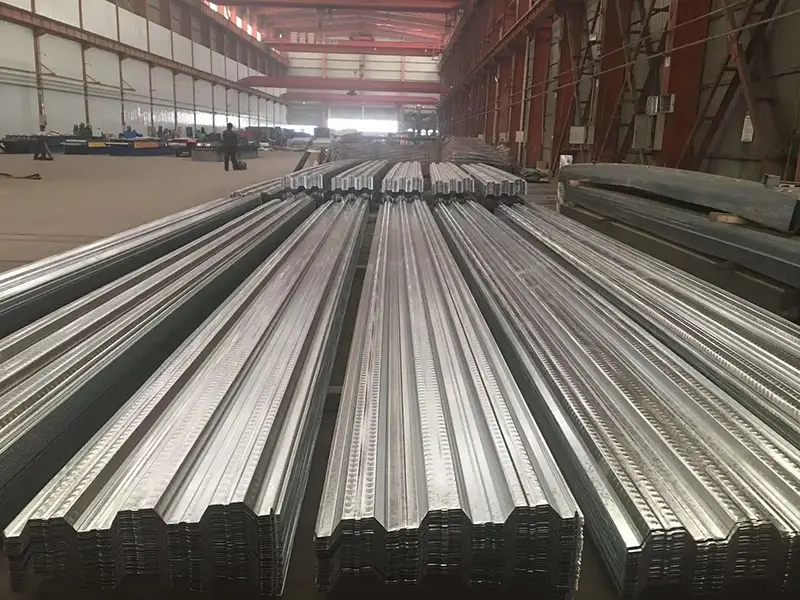

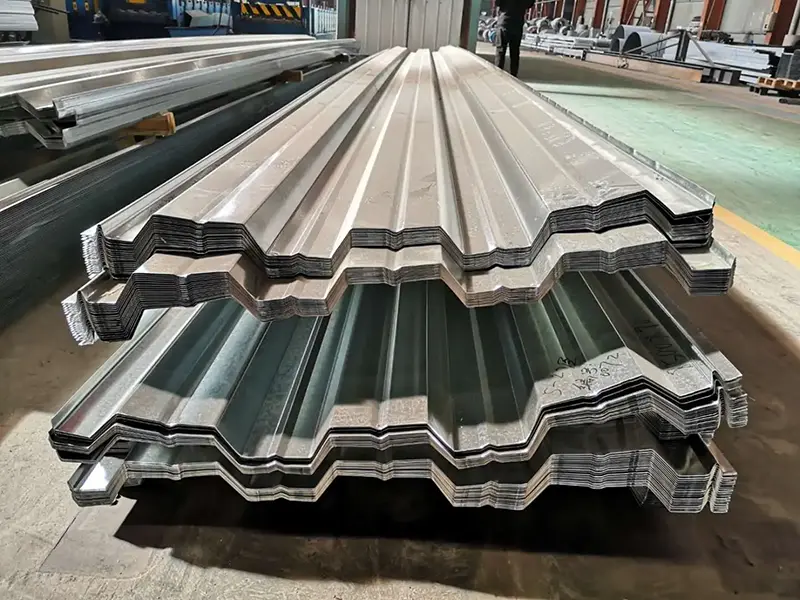

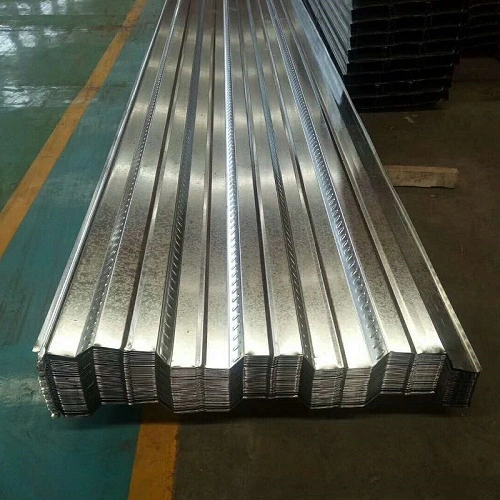

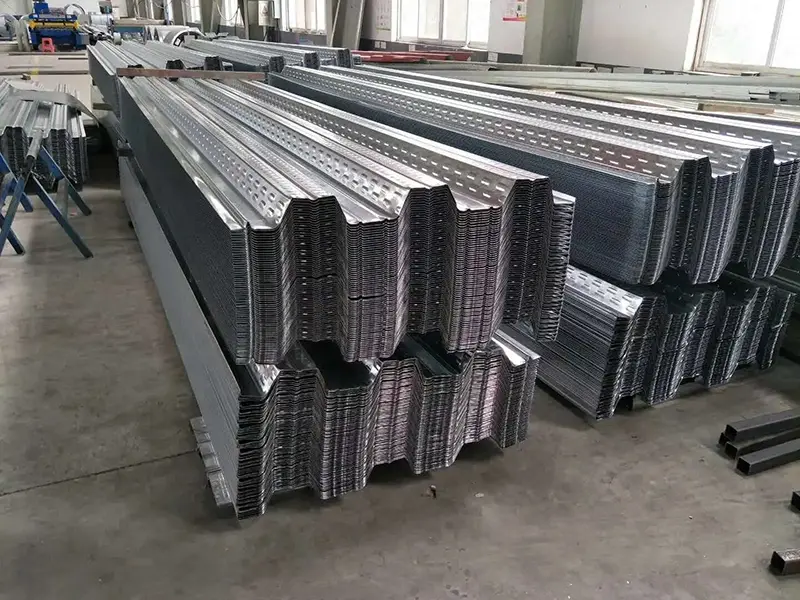

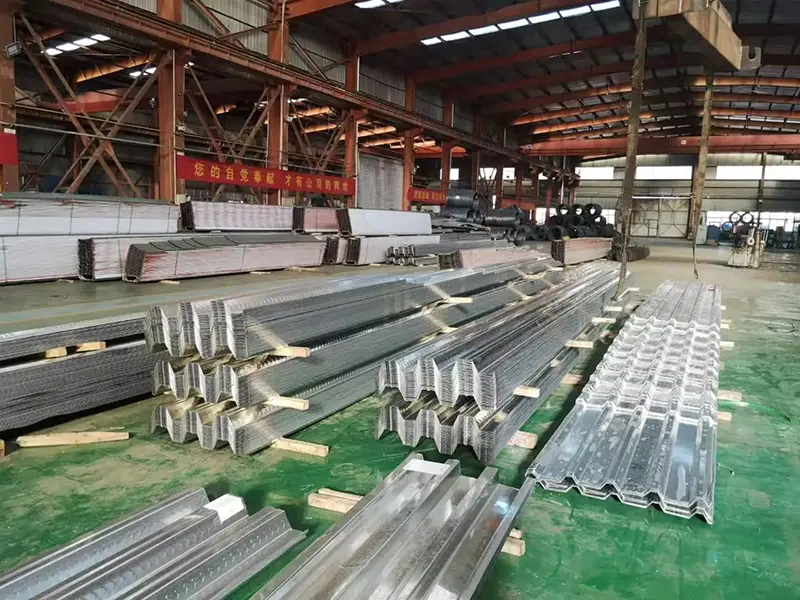

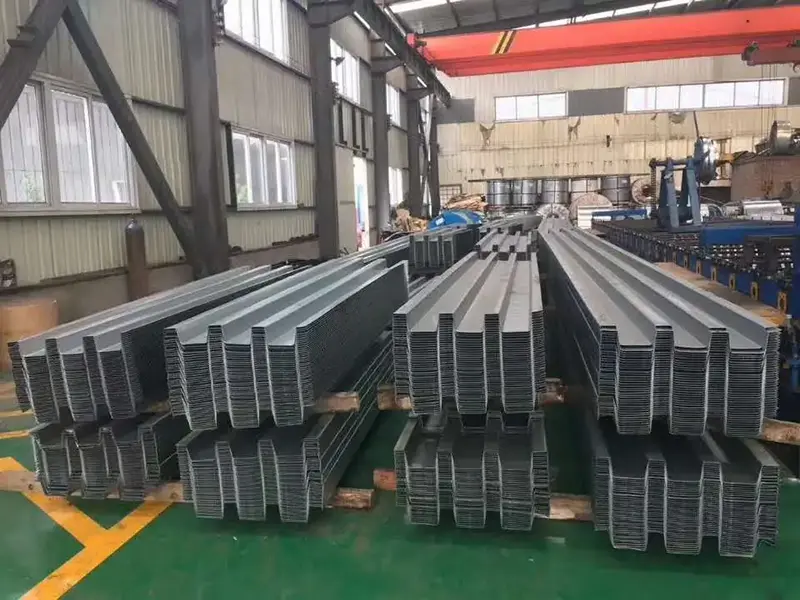

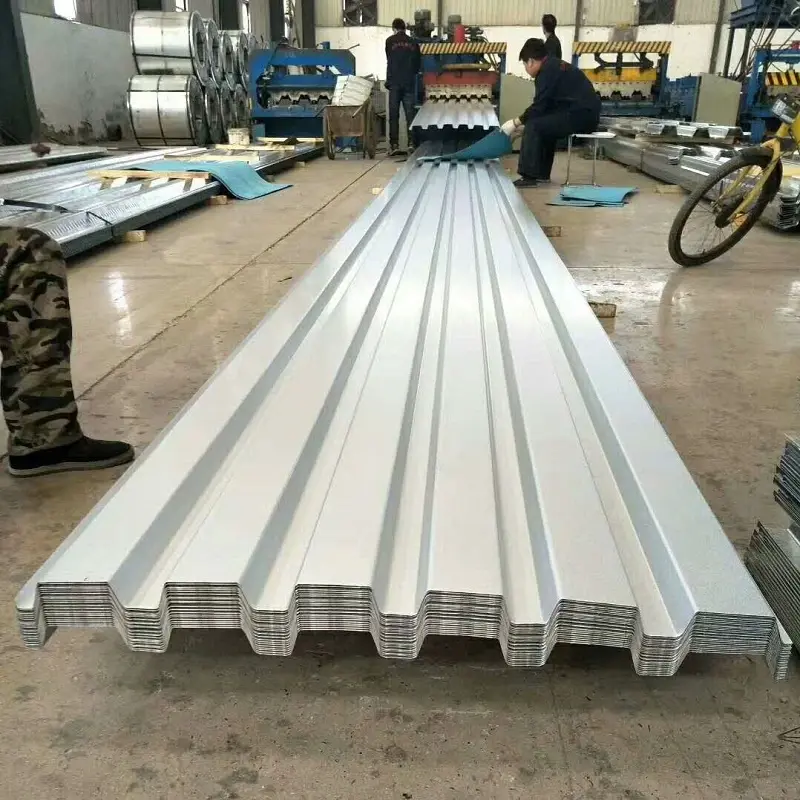

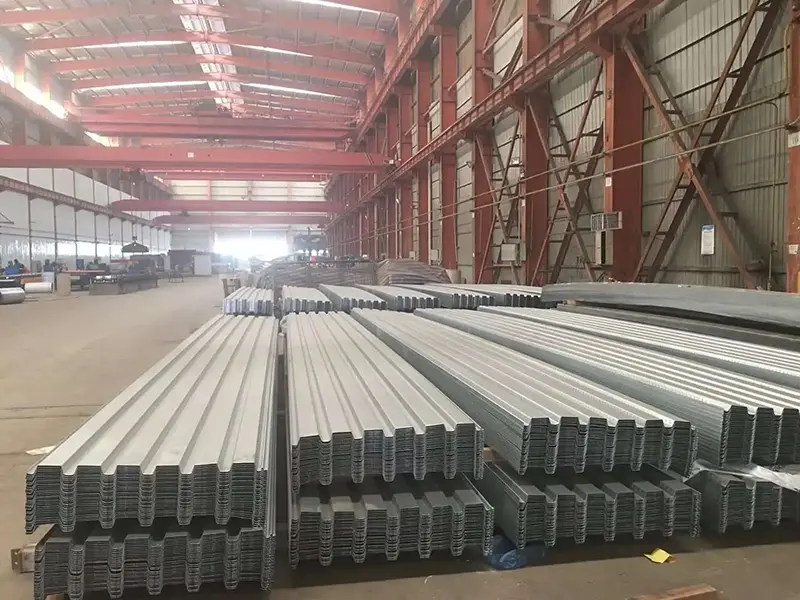

کفپوش دنده باز یک پانل موجدار با فرم سرد است که از ورق فولادی گالوانیزه گرم یا با پوشش Al-Zn ساخته شده است. دارای سطح مقطع V، U یا ذوزنقه ای باز است که بالای کانال دنده باز مانده است. این طرح قرار دادن میلگردهای آرماتور، مسیر خطوط شهری و ریختن بتن را در محل آسانتر می کند.
SEBNO مصالح ساختمانیکفپوش های نمای باز را به عنوان بخشی از طیف محصولات سازه های فولادی خود عرضه می کند. پانل ها به عنوان قالب دائمی در طول ساخت و ساز عمل می کنند و بعداً به صورت ترکیبی با دال بتنی به عنوان آرماتور کششی کار می کنند.
مواد پایه فولاد ساختاری کربنی با کیفیت بالا یا فولاد کم آلیاژ از تولیدکنندگان بزرگ داخلی مانند Shougang، Angang، Hangang، Tanggang، Baosteel و WISCO است. وزن پوشش معمولاً بین 60 تا 275 گرم در متر مربع است که حداکثر 600 گرم در متر مربع برای محیط های سخت در دسترس است.
نقاط قوت تسلیم معمول شامل 250 مگاپاسکال، 280 مگاپاسکال، 320 مگاپاسکال و 350 مگاپاسکال است و می تواند تا 550 مگاپاسکال نیز برسد. سطح ممکن است برای بهبود پیوند با بتن برجسته شود که به ایجاد عملکرد کامپوزیت قابل اعتماد بین عرشه فولادی و دال کمک می کند.
در طول ساخت و ساز، عرشه روی تیرهای فولادی قرار می گیرد و در انتهای آن با جوش نقطه ای با نفوذ کامل محکم می شود. اتصالات میانی از ناودانی های برشی جوش داده شده از طریق عرشه به تیر فولادی استفاده می کنند. پانلهای مجاور با ابزارهای گیرهای تخصصی به هم متصل میشوند که نقاط اتصال برجسته را به هم متصل میکنند.
عرشه از خود وزنی بتن مرطوب و بارهای ساختمانی در مرحله ساختمان پشتیبانی می کند. پس از سخت شدن بتن، همراه با دال به عنوان یک سیستم مرکب عمل می کند و به عنوان آرماتور کششی در محاسبات سازه عمل می کند.
سری کفپوش پروفیل باز طیف وسیعی از پروفیل ها را پوشش می دهد. جدول زیر پارامترهای معرف چند مدل اصلی را فهرست می کند.
| نوع پروفایل | عرض باز شده (میلی متر) | عرض موثر (میلی متر) | ضخامت مشترک (میلی متر) | ممان اینرسی (cm4/m) | مدول بخش (cm³/m) | میزان استفاده از مواد |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0.8-1.5 | 106.6-214.1 | 24.46-52.41 | 91.5٪ |
| YX60-263-790 | — | 790 | 0.8-1.2 | 60.60-83.11 | 41.26-57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0.8-1.2 | با سازنده مشورت کنید | با سازنده مشورت کنید | 82% |
| YX51-250-750 | 1000 | 750 | 0.6-1.2 | — | تقریبا 17.9 (0.8 میلی متر) | 75% |
| YX130-300-600 | 1000 | 600 | 0.8-1.2 | 241.49-441.34 | 36.31-63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0.8-1.5 | با سازنده مشورت کنید | با سازنده مشورت کنید | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0.8-2.3 | 91.62-142.01 | 23.46-38.98 | 69% |
در هنگام ریختن بتن، عرشه باید بارهای ساختمانی را با استفاده از استحکام و صلبیت خود تحمل کند. برای مدل YX60-263-790 ساخته شده از فولاد Q345 با ضخامت 1.2 میلی متر، حداکثر دهانه بدون لبه برای یک دال کامپوزیتی پیوسته با ضخامت 120 میلی متر سه دهانه 2.65 متر است. مدل YX51-250-750 با ضخامت 0.8 میلی متر دارای محدوده دهانه قابل اجرا 2.5-3.0 متر است.
این قابلیت بدون پایه امکان نصب همزمان در چند طبقه را فراهم میکند و امکان ریختن بتن مرحلهای و توالی ساخت و ساز سریعتر را فراهم میکند.
هنگامی که عرشه فولادی و بتن از طریق برجستگی ها و ناودانی های برشی به صورت ترکیبی عمل می کنند، ظرفیت تحمل بار به طور قابل توجهی افزایش می یابد. به عنوان مثال، پیکربندی با استفاده از YX60-263-790 (1.0 میلی متر ضخامت) با تیرهای فولادی Q235 و یک دال بتنی C30 به ضخامت 100 میلی متر دارای ظرفیت خمشی 21.71 kN·m است. اگر به جای آن از فولاد Q345 استفاده شود، ظرفیت به 29.77 kN·m افزایش می یابد. مقادیر ظرفیت برای سایر گریدهای بتن، ضخامت دال و گریدهای فولادی را می توان با استفاده از این پارامترها محاسبه کرد.
چندین روش در هنگام نصب نیاز به توجه دارند. انتهای عرشه باید به تیرهای فولادی با جوش نقطه ای با نفوذ کامل متصل شود. اتصالات میانی از جوشکاری گل میخ از طریق عرشه استفاده می کنند. ورق های مجاور در نقاط برجسته با استفاده از انبردست چین دار تخصصی در هم قفل می شوند. در مناطق منحنی، برش پلاسما برای صاف نگه داشتن لبه ها و حفظ پوشش گالوانیزه توصیه می شود.
طرح اصلی فاصله جوش 305 میلی متر را مشخص می کند، اما ممکن است این فاصله در طول ساخت و ساز کاهش یابد تا از تغییر شکل در ترافیک پا یا ریختن بتن جلوگیری شود. آرماتور ممان منفی نیز باید طبق مشخصات طراحی در مقاطع کنسولی تعبیه شود تا از ترک خوردگی جلوگیری شود.
1. قالب دائمی.عرشه جایگزین قالبهای چوبی سنتی میشود، بنابراین نیازی به نصب، کندهکردن و یا ساقهبندی نیست. این برنامه زمان بندی ساخت و ساز را تسریع می کند.
2. سبک با استحکام بالا.مصرف فولاد تقریباً 9-10 کیلوگرم در متر مربع برای ورق های 0.8 میلی متر ضخامت، با دهانه بهینه 2.5-3.5 متر است. عرشه همچنین به عنوان تقویت کننده کششی در سیستم کف کامپوزیت عمل می کند.
3. ساخت متوالی کارآمد.پانل ها را می توان در چندین طبقه به طور همزمان گذاشت و بتن را می توان به صورت مرحله ای ریخت. این به طور قابل توجهی جدول زمانی کلی پروژه را کوتاه می کند.
4. مسیریابی ابزار راحت.پروفیل دنده باز امکان نصب مستقیم مجراها و سیم کشی ها را بدون شکاف یا کانال ثانویه فراهم می کند.
5. مقاومت در برابر خوردگی و قابلیت بازیافت.پوشش گالوانیزه از زنگ زدگی در هر دو مرحله ساخت و ساز و سرویس جلوگیری می کند. مواد فولادی در پایان عمر مفید خود کاملاً قابل بازیافت هستند.
برای نیازهای دهانه و بار:پروفیل و ضخامت را بر اساس جداول دهانه بدون پایه و محاسبات بار دال مرکب انتخاب کنید. بارهای سنگین تر یا دهانه های طولانی تر ممکن است به پانل های ضخیم تر یا درجه های فولادی بالاتر نیاز داشته باشد.
برای مسیریابی ابزار:دنده های باز اجرای مجراها و سیم کشی ها را آسان می کند، اما طرح باید با محل آرماتور هماهنگ شود تا از درگیری جلوگیری شود.
برای مناطق منحنی یا نامنظم:برای حفظ کیفیت لبه و یکپارچگی پوشش گالوانیزه، برش پلاسما بر برش ترجیح داده می شود.
در حین جوشکاری:فاصله جوش مشخص شده را برای جوش های نقطه ای و ناودانی های برشی دنبال کنید. برای جلوگیری از تغییر شکل در طول ساخت و ساز، ممکن است به طور موقت از فاصله متراکم تر استفاده شود، اما برای اتصالات نهایی باید به طراحی سازه احترام گذاشت.
1.سیستم های کف کامپوزیتی برای سازه های فولادی چند طبقه و بلند.
2.سازه های کف برای کارخانه های صنعتی و انبارهای لجستیک.
3.پروژه های کف سازی با دهانه بزرگ شامل مجتمع های تجاری و سازه های پارکینگ.
4.پروژه های سازه های فولادی که نیاز به ساخت و ساز سریع و گردش کار مرحله ای دارند.
عرشه پروفیل بسته عموماً مقاومت بیشتری در برابر آتش نشان می دهد زیرا دنده ها کاملاً محصور شده اند و بتن کاملاً فولاد را احاطه می کند. بسته به درجه حریق پروژه، عرشه پروفیل باز ممکن است به اقدامات ضد حریق اضافی نیاز داشته باشد. تست آتش سوزی باید برای هر نوع پروفایل بازنگری شود.
بله، بسیاری از مدل های نمای باز برای نصب بدون اتصال در محدوده های مشخص شده طراحی شده اند. به عنوان مثال، YX60-263-790 با فولاد 1.2 میلی متری Q345 می تواند تا 2.65 متر بدون پایه برای یک دال 120 میلی متری پیوسته سه دهانه باز شود. همیشه به جداول دهانه سازنده و محاسبات ساختاری پروژه مراجعه کنید.
هر دو پوشش محافظت در برابر خوردگی را ارائه می دهند، اما پوشش Al-Zn معمولاً مقاومت بهتری در دمای بالا و محیط های خورنده خاص ارائه می دهد. انتخاب بستگی به محیط پروژه و نیازهای عمر سرویس دارد. پوشش Al-Zn اغلب برای تنظیمات ساحلی یا صنعتی مشخص می شود.
دنده های باز فضایی را برای اجرای مجراها و سیم ها پس از پخت بتن فراهم می کنند. این امر نیاز به برش کانال در دال را از بین می برد. با این حال، طرح ابزار باید قبل از ریختن بتن برای جلوگیری از تداخل با میلگردهای تقویت کننده برنامه ریزی شود.
استاندارد اولیه GB/T 12755-2008 برای ورق های فولادی پروفیلی است. طراحی سازه معمولاً از GB 55004-2021 و استاندارد ملی اطلس 05SG522 پیروی می کند. گواهی های مواد و گزارش های آزمایش بار را می توان در صورت درخواست ارائه کرد.
Tianjin SENBO Building Materials Technology Co., Ltd. تولید کننده کفپوش با نمای باز، کفپوش باربر، کفپوش کامپوزیت و سایر محصولات روکش فلزی است. پایگاه تولید ما در منطقه توسعه اقتصادی جینگهای، تیانجین، چین، مجهز به خطوط تولید خودکار و فرآیند بازرسی کیفیت چهار مرحله ای واقع شده است. برای اطلاعات بیشتر در مورد کارخانه، گواهینامه ها، قابلیت های آزمایش و منابع پروژه، لطفاً از ما دیدن فرمایید.درباره ماصفحه یابا تیم مهندسی ما تماس بگیرید.
