پانل های فلزی آلومینیوم-منیزیم-منگنز برای سقف های معماری و روکش دیوار، رول ساخته شده از آلیاژ آلومینیوم- منیزیم- منگنز سری AA3004. این آلیاژ تقریباً شامل 1.0٪ تا 1.5٪ منگنز، 0.8٪ تا 1.3٪ منیزیم، مقادیر کمی سیلیکون و مس و آلومینیوم متعادل است. این ترکیب ترکیبی مفید از وزن کم، استحکام کافی و مقاومت در برابر خوردگی می دهد و با تجهیزات استاندارد درزگیری و رول فرمینگ سازگار است. SENBO این پانل ها را با بررسی های دریافتی در مورد درجه آلیاژ، ضخامت ورق و کیفیت پوشش عرضه می کند و خطوط شکل دهی برای دقت پروفیل نظارت می شوند.
این پانل ها به طور گسترده برای ساختمان های عمومی بزرگ مانند ترمینال های فرودگاه، ایستگاه های راه آهن پرسرعت، استادیوم های ورزشی و مراکز نمایشگاهی مشخص شده اند. سطح یک پوشش پیش رول، معمولا PVDF با محتوای رزین فلوئوروکربن بالای 70٪ دریافت می کند که ثبات رنگ و مقاومت در برابر آب و هوا را فراهم می کند. سیستم سقف بر اساس یک پروفیل درز ایستاده با گیره های T کشویی است. گیره ها پانل ها را ایمن نگه می دارند در حالی که امکان حرکت حرارتی را فراهم می کنند و قفل درز بدون تکیه بر درزگیر یک اتصال ضد آب ایجاد می کند.
| مورد | ارزش | مرجع یا یادداشت ها |
|---|---|---|
| درجه مواد پایه | AA3004 (AlMg1Mn1) | منگنز 1.0٪ - 1.5٪، منیزیم 0.8٪ - 1.3٪، آلومینیوم متعادل |
| ضخامت مشترک | 0.7-1.2 میلی متر | ورق های راه راه تا 0.6 میلی متر در دسترس هستند |
| پروفایل های رایج | YX65-300/400/430/500، YX25-300/330/430 | سیستم های درز ایستاده؛ پروفایل های سفارشی موجود است |
| تراکم | 2.73 گرم بر سانتی متر مکعب | حدود یک سوم فولاد |
| استحکام کششی | 240-285 مگاپاسکال | خلق و خوی AA3004 H36/H46 |
| قدرت تسلیم | ≥190 مگاپاسکال | حداقل مشخص شده است |
| ازدیاد طول | ≥3٪ | در زمان استراحت |
| ضریب انبساط خطی | 0.000023 / درجه سانتیگراد | محدوده 20 تا 100 درجه سانتیگراد |
| رتبه بندی آتش | کلاس A1 | غیر قابل احتراق |
| عمر خدمات طراحی | > 50 سال | ضمانت پوشش 15 تا 20 سال |
| استانداردهای مربوطه | GB 50345، GB 50207، EN 573-3 | مراجع ملی و بین المللی |
آلومینیوم دارای چگالی 2.73 گرم بر سانتی متر مکعب است که تقریباً یک سوم چگالی فولاد است. آلیاژ AA3004 مورد استفاده در اینجا استحکام کششی 240 مگاپاسکال تا 285 مگاپاسکال و استحکام تسلیم حداقل 190 مگاپاسکال را نشان می دهد. این مقادیر به سیستم سقف اجازه می دهد تا سبک تر از یک سقف فولادی قابل مقایسه باشد که باعث کاهش بار روی سازه نگهدارنده می شود. در ساختمان های با دهانه بلند و کارهای نوسازی، صرفه جویی در وزن می تواند به حدود 30٪ برسد.
هنگام قرار گرفتن در معرض هوا، سطح پانل یک لایه اکسید آلومینیوم متراکم را تشکیل می دهد که خوردگی بیشتر را کند می کند. خود این آلیاژ در برابر حمله اسیدها و قلیاها مقاومت می کند و پوشش PVDF یک مانع محافظ دیگر را اضافه می کند. این ویژگی ها از عمر طراحی بیش از 50 سال برای فلز پایه پشتیبانی می کنند. سیستم پوشش معمولا 15 تا 20 سال ضمانت دارد.

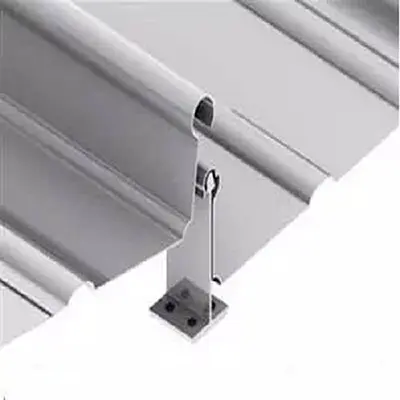

پروفیل درز ایستاده از گیره های T استفاده می کند که در امتداد شیب سقف می لغزند تا حرکت حرارتی را در خود جای دهد. پانل ها پیش ساخته و در محل مونتاژ می شوند که زمان ساخت را بیش از 30٪ کوتاه می کند و تحمل نصب را در 3 میلی متر نگه می دارد. در ایستگاه جنوبی فوپینگ در راه آهن Xi'an-Yan'an، سقف 4000 متر مربعی از یک سیستم قفل مکانیکی غیرقابل نفوذ استفاده می کرد. نتیجه یک سطح ضد آب با مقاومت خوب در برابر باد و توانایی پیروی از اشکال پیچیده بود. ایستگاه Gaoling، با مساحت سقف 4585 متر مربع، از یک ساختار کامپوزیت که شامل پانل درز ایستاده، یک لایه ضد آب، عایق، یک مانع بخار، یک لایه آکوستیک و یک ورق پایه پروفیلی با پوشش Al-Zn بود، استفاده کرد.
سیستم سقف دارای درجه آتش سوزی کلاس A1 است. با نقطه ذوب 660 درجه سانتیگراد، آلومینیوم تمایل به سوختن موضعی در آتش به جای پخش شعله در سراسر سطح دارد، که می تواند به اطفای حریق کمک کند. برای حفاظت در برابر صاعقه، پانل هایی با ضخامت حداقل 0.7 میلی متر ممکن است به طور مستقیم به عنوان دستگاه پایان هوا مطابق GB 50057 عمل کنند.

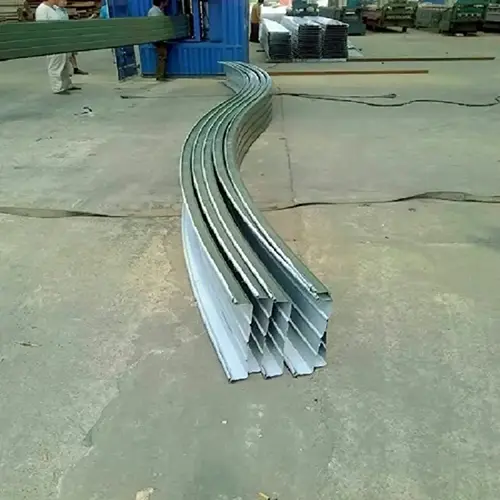

این آلیاژ را می توان به پانل های مستقیم، منحنی محدب، منحنی مقعر و پنکه ای شکل داد. این از هندسه های سقف تک شیب، دو شیب، منحنی منفرد و منحنی دوبل پشتیبانی می کند. شکلپذیری این ماده در طول عملیات درزگیری در محل کمک میکند.
گواهی مواد باید درجه آلیاژ، خواص مکانیکی و نوع پوشش را تأیید کند. بررسی ابعاد در طول تولید، عرض پانل پوشش، ارتفاع دنده، و طول. برای پروژه های بزرگ، نمونه ها را می توان از نظر ضخامت پوشش و چسبندگی آزمایش کرد. دریافت در محل باید تعداد پانل، مشخصات و وضعیت سطح را قبل از نصب بررسی کند.
AA3004 حاوی منگنز و منیزیم بالاتری نسبت به آلیاژهای تجاری معمولی مانند 3003 است. این باعث استحکام و مقاومت در برابر خوردگی بهتری می شود در حالی که به اندازه کافی برای پروفیل های درز ایستاده شکل پذیر باقی می ماند. به دلیل این تعادل به طور گسترده برای سقف سازی استفاده می شود.
بله، همان مواد و سیستم درز ایستاده را می توان برای روکش دیوار اعمال کرد. ابعاد پروفیل ممکن است متفاوت باشد و الزامات بار باد برای دیوارها باید جداگانه بررسی شود.
پانل های منحنی با رول فرمینگ یا فشار دادن ترمز تا شعاع مورد نیاز تشکیل می شوند. پانل های مخروطی با برش ورق به عرض متغیر قبل از شکل گیری ساخته می شوند. محدودیتهای شکلدهی به مشخصات پانل و حالت مواد بستگی دارد، بنابراین تامینکننده باید امکانسنجی را در اوایل طراحی تایید کند.
یک لایه کنترل بخار معمولاً در ساخت سقف وجود دارد تا از رسیدن هوای مرطوب به عایق و ایجاد تراکم جلوگیری کند. لایه های خاص به کاربری ساختمان و آب و هوا بستگی دارد. طراح سیستم سقف باید ساختمان مناسب را مشخص کند.
