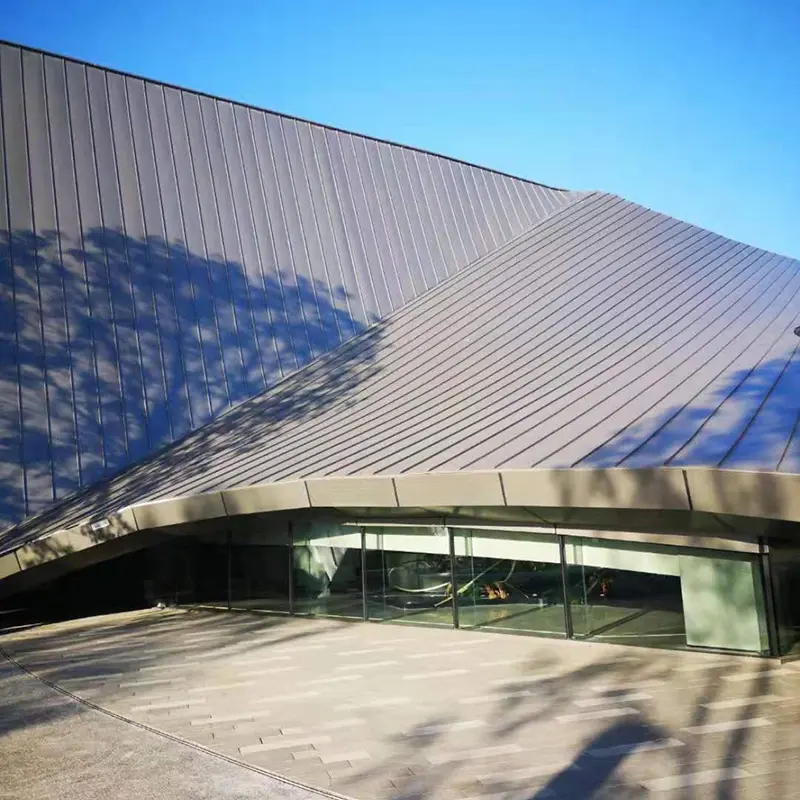

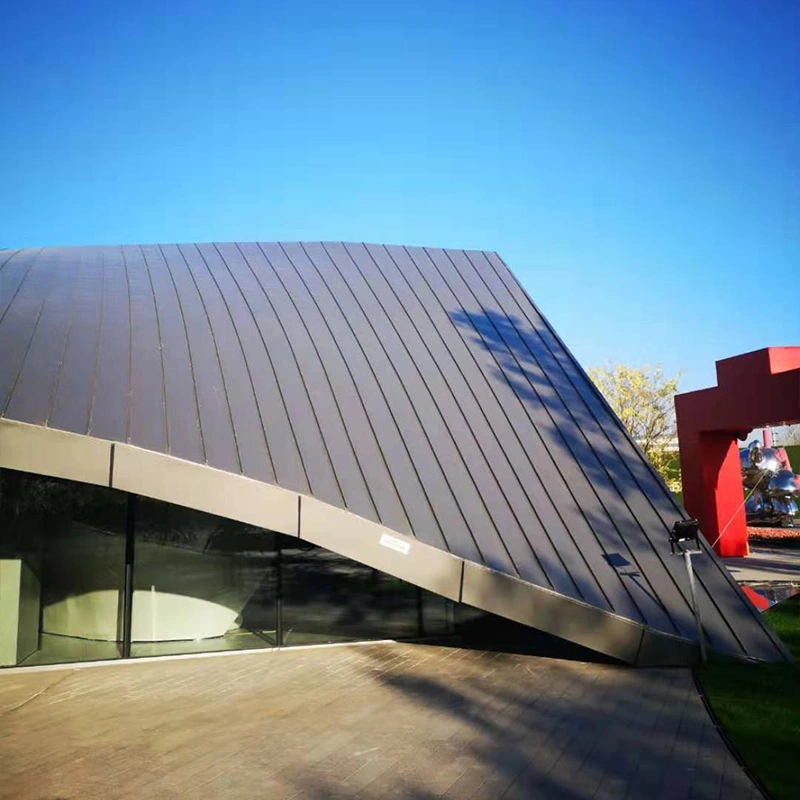

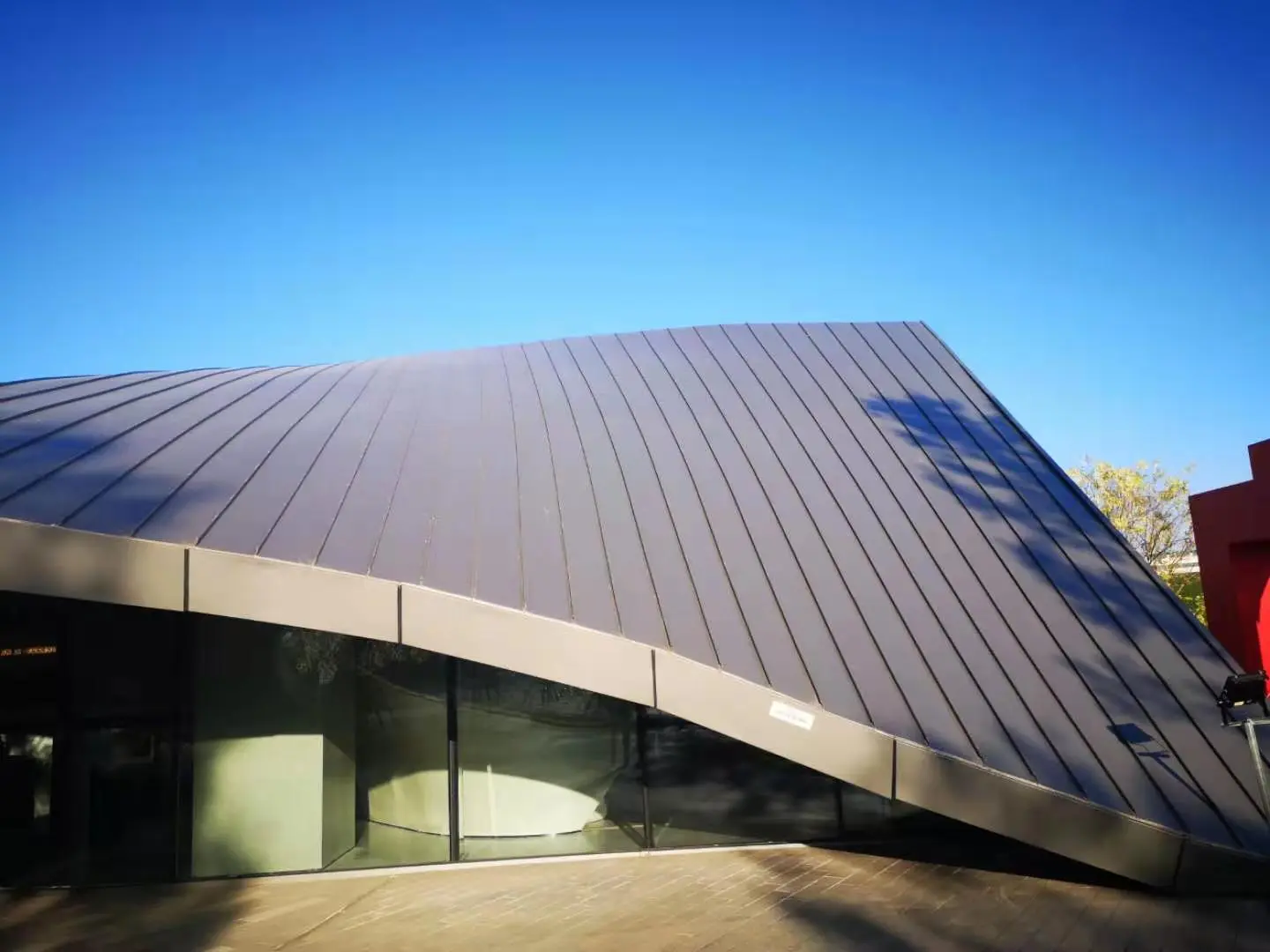

پانل های تزئینی سقف فلزی

پانل های تزئینی سقف فلزی لایه بصری بیرونی یک سیستم سقف فلزی را تشکیل می دهند که جدا از لایه ضد آب نصب شده است. عایق رطوبتی توسط پانل سقف ساختاری زیر انجام می شود، در حالی که پانل تزئینی فرم معماری را بیان می کند و مزایای ثانویه مانند سایه، بهبود آکوستیک و محافظت از غشای ضد آب را ارائه می دهد. SENBO این پانل ها را با گواهی مواد و سوابق بازرسی ابعادی عرضه می کند و تیم پروژه پشتیبانی فنی را برای چیدمان پانل و توالی نصب ارائه می دهد.

انتخاب مواد

انتخاب مواد پانل تزئینی به فرم مورد نیاز، وزن و مقاومت در برابر آب و هوا بستگی دارد. معمولاً از گزینه های زیر استفاده می شود:

• پانل های تک پوسته آلیاژ آلومینیوم:معمولاً ضخامت 2.0 تا 3.0 میلی متر با روکش PVDF. آنها طیف رنگی وسیع، شکل پذیری خوب برای اشکال پیچیده و وزن کم را ارائه می دهند.
• ورق های پروفیلی آلیاژی Al-Mg-Mn:گریدهای AA3004 یا AA3003، با استحکام کششی 240 مگاپاسکال تا 285 مگاپاسکال و چگالی 2.73 گرم بر سانتی‌متر مکعب، حدود یک سوم فولاد. طراحی شده برای بیش از 50 سال خدمات و مناسب برای سقف های منحنی.
• پانل های کامپوزیت لانه زنبوری آلومینیومی:ورق های 0.8 میلی متری تا 1.0 میلی متری آلومینیومی که به یک هسته لانه زنبوری آلومینیومی متصل شده اند. طول طرف سلول هسته بیش از 9.53 میلی متر و ضخامت دیواره حداقل 0.07 میلی متر نیست. این پانل ها نسبت به ورق جامد هم وزن، صافی و سفتی بهتری می دهند.
• پانل های فولادی با پوشش رنگی:از یک پوشش Al-Zn با عملکرد بالا با روکش PVDF استفاده کنید. مناسب برای سقف های تزئینی در ساختمان های عمومی بزرگ که در آن بستر فولادی ترجیح داده می شود.

درمان سطحی

برای پانل های آلومینیومی معماری، پوشش فلوروکربن PVDF توصیه می شود. محتوای رزین باید حداقل 70٪ باشد و ضخامت پوشش باید مطابق با YS/T 429.2 باشد. PVDF مقاومت قوی در برابر اشعه ماوراء بنفش ایجاد می کند و ثبات رنگ را برای بیش از 20 سال با حداقل محو شدن یا گچی حفظ می کند.

ساخت سیستم

لایه تزئینی معمولاً در بالای عایق رطوبتی نصب می شود تا سقف فلزی دو لایه ایجاد شود. در سقف سالن ورودی مرکز نمایشگاه بین المللی نیو چین فاز دوم، مونتاژ از پایین به بالا عبارت بود از: یک ورق پروفیل آل روی 0.8 میلی متری با درزهای ایستاده به عنوان لایه ضد آب، یک غشای ضد آب، یک عایق حرارتی، یک سیستم قاب بندی تزئینی و سطح پانل تزئینی. این جداسازی عایق رطوبتی را از لایه زیبایی جدا نگه می دارد.

خلاصه مشخصات

داده های برنامه کاربردی پروژه

سقف ترمینال فرودگاه

توسعه ترمینال 5 یک فرودگاه بین‌المللی بزرگ از 267000 متر مربع سقف فلزی در ترمینال اصلی، کانکس‌ها و پل‌های سواری استفاده کرد. پانل های تزئینی 0.8 میلی متر ضخامت ورق های فولادی پروفیلی با استحکام بالا با پوشش Al-Zn با محتوای بالا بودند که چهار تا شش برابر فولاد گالوانیزه استاندارد مقاومت در برابر خوردگی دارند. سطح PVDF بین -40 درجه سانتیگراد تا 150 درجه سانتیگراد ثابت ماند و محافظت طولانی مدت در برابر اشعه ماوراء بنفش را ارائه داد. این پروژه جایزه طلایی را برای مهندسی سیستم محفظه فلزی در جوایز علم و فناوری صنعت ضد آب معماری 2024 دریافت کرد.

سیستم آلومینیوم تزئینی مرکز نمایشگاه

فاز دوم مرکز نمایشگاه بین المللی نیو چین در پکن حدود 280000 متر مربع سقف فلزی را پوشش می دهد. سقف سالن ثبت نام از پانل های آلومینیومی با ضخامت 3 میلی متر با پوشش PVDF به عنوان لایه تزئینی استفاده می شود که توسط قاب لوله مربع آلیاژ آلومینیوم پشتیبانی می شود. در زیر لایه تزئینی، سقف شامل یک لایه ضد آب فولادی پروفیل Al-Zn 0.8 میلی متری با درزهای ایستاده، دو لایه عایق پشم سنگ مجموعاً 140 میلی متر با تراکم 160 کیلوگرم بر متر مکعب، یک غشای TPO و یک لایه جذب کننده صدا از فولاد پروفیلی سوراخ شده بود. پانل های تزئینی به طور مستقل از عایق رطوبتی نصب شده اند و جلوه بصری مورد نظر را بدون به خطر انداختن ضد آب بودن به دست می آورند.

سقف هندسه پیچیده در یک مرکز نمایشگاهی

مرکز نمایشگاه بین المللی Xuzhou Huaihai از یک سیستم پانل تزئینی با ارتفاعات پلکانی و سطوح متقاطع استفاده کرد. قرنیز بالایی از روکش آلومینیومی به ضخامت 3 میلی متر و در قرنیز پایینی از پانل های کامپوزیت آلومینیومی به ضخامت 4 میلی متر استفاده شده است. تیم پروژه از Rhino و Grasshopper برای مدل‌سازی پارامتریک برای تجزیه و تحلیل انحنا و بهینه‌سازی پانل‌هایی با چهار راس غیرهمسطح به شکل‌های مسطح استفاده کرد. سقف تزئینی با نصب مدولار مونتاژ شد و پوشش کامل ساختمان از اعتبار مهندسی برای دوام، ضد آب، عملکرد حرارتی و یکپارچگی سازه عبور کرد.

سقف پانل لانه زنبوری دو منحنی

محل اصلی سایت دائمی انجمن Zhongguancun از یک سیستم پانل لانه زنبوری آلومینیومی منحنی نامنظم برای 6000 متر مربع مساحت سقف استفاده می کرد. بیش از 1000 مشخصات منحصر به فرد پانل در پیکربندی های لایه ای مرتب شده اند. ساختار پشتیبانی از یک چارچوب تابشی به شکل فن با براکت‌های قابل تنظیم چند جهته استفاده می‌کند که امکان چرخش 15± در صفحه و تنظیم زاویه‌ای بین 75 درجه و 105 درجه را فراهم می‌کند. دو تا سه پانل لانه زنبوری بر روی یک واحد چارچوب واحد در کارخانه مونتاژ شدند، سپس به عنوان ماژول های کامل در محل نصب شدند. این رویکرد پیش ساخته در مقایسه با روش های سنتی، برنامه ساخت و ساز را نزدیک به یک سوم کاهش داد.

ویژگی های طراحی

• انعطاف پذیری فرم:پانل ها می توانند مسطح، منحنی، مخروطی یا دو منحنی باشند. مدل سازی پارامتریک به تبدیل هندسه پیچیده به پانل های قابل ساخت کمک می کند.
• ثبات رنگ طولانی مدت:پوشش‌های PVDF در برابر محو شدن و گچ‌شدن UV مقاومت می‌کنند و ظاهر خود را برای بیش از 20 سال حفظ می‌کنند.
• وزن سبک:پانل های آلومینیومی و لانه زنبوری بار ساختاری را در مقایسه با روکش فلزی جامد یا بتنی کاهش می دهند.
• عایق رطوبتی مستقل:لایه تزئینی به عایق رطوبتی نفوذ نمی کند، که خطر نشتی در نقاط اتصال را کاهش می دهد.
• نصب کارآمد:مجموعه پانل های لانه زنبوری یکپارچه کار در محل را کاهش می دهد و هم ترازی را در سطوح پیچیده بهبود می بخشد.

برنامه های کاربردی معمولی

• لایه های سقف تزئینی برای ترمینال های فرودگاه و ایستگاه های راه آهن پرسرعت.
• ساختمان های عمومی با دهانه بزرگ مانند مراکز نمایشگاهی، استادیوم ها و تئاترها.
• ساختمان های شاخص با فرم های سقف منحصر به فرد یا نامنظم.
• مجتمع‌های تجاری، هتل‌های سطح بالا، و ویلاهایی که به ظاهر سقفی متمایز نیاز دارند.

نکات نصب

• قبل از قرار دادن پانل های تزئینی، هم ترازی چارچوب پشتیبانی را بررسی کنید.
• برای جلوگیری از خراشیدگی سطح تمام شده از تجهیزات بالابر با تسمه های نرم استفاده کنید.
• برای اطمینان از درگیری صحیح، توالی سازنده را برای سیستم های قلاب یا یکپارچه دنبال کنید.
• برای پانل های منحنی، جهت گیری پانل و تنظیم براکت پشتیبانی را قبل از تثبیت نهایی بررسی کنید.
• اتصالات و لبه ها را با توجه به جزئیات معماری، به ویژه در جاهایی که پانل ها با چشمک زدن یا نفوذ مواجه می شوند، مهر و موم کنید.

سوالات متداول

تفاوت پانل های تزئینی با لایه ضد آب چیست؟

لایه ضد آب یک ورق یا غشای فلزی پیوسته است که از ورود آب جلوگیری می کند. پانل تزئینی بالای آن قرار دارد و نیازی به ضد آب بودن ندارد. این جداسازی به این معنی است که لایه تزئینی می تواند سوراخ، منحنی یا پانل شود بدون اینکه بر مقاومت سقف در برابر آب و هوا تأثیر بگذارد.

کدام نوع پانل برای سقف منحنی بهتر است؟

ورق های پروفیل آلیاژی Al-Mg-Mn را می توان به صورت رول به شکل های منحنی تبدیل کرد و اغلب برای سقف های صاف و تک انحنا استفاده می شود. برای سطوح دو منحنی یا آزاد، پانل‌های لانه زنبوری آلومینیومی مناسب‌تر هستند، زیرا می‌توان آن‌ها را به شکل‌های پیچیده و غیرمسطح ساخت و در عین حال صافی را حفظ کرد.

چگونه ثبات رنگ در یک سقف بزرگ حفظ می شود؟

تمام پانل های یک سطح باید در صورت امکان از یک دسته سیم پیچ تهیه شوند. اگر چندین دسته اجتناب ناپذیر است، تفاوت رنگ باید تا مقدار ΔE مشخص کنترل شود. پوشش های PVDF از یک سیستم رنگ مشابه رنگ و براقیت ثابتی دارند.

آیا می توان از پانل های تزئینی در پروژه های نوسازی استفاده کرد؟

بله، پانل های فلزی تزئینی را می توان بر روی سقف موجود اضافه کرد تا ظاهر را تغییر دهد یا عملکرد حرارتی را بهبود بخشد، مشروط بر اینکه ساختار موجود بتواند وزن اضافی را تحمل کند. قبل از اقدام به ارزیابی ساختاری نیاز است.

کنترل کیفیت و مستندسازی

تامین کنندگان باید گواهی مواد را برای آلیاژ آلومینیوم یا بستر فولاد، گزارش ضخامت پوشش و سوابق بازرسی ابعادی ارائه دهند. برای هندسه های پیچیده، نقشه های ساخت و برنامه پانل ها باید قبل از تولید بررسی شوند. بررسی های دریافتی در محل باید ابعاد پانل، پوشش سطح و عدم آسیب حمل و نقل را تأیید کند.

ملاحظات انتخاب

• هندسه معماری و محدودیت اندازه پانل را با سازنده در اوایل مرحله طراحی تأیید کنید.
• نوع پوشش را بر اساس قرار گرفتن در معرض اشعه ماوراء بنفش ساختمان و عمر مفید مورد نظر انتخاب کنید.
• برای سایت های ساحلی یا صنعتی، بررسی کنید که پوشش فلزی و سیستم رنگ برای طبقه بندی خوردگی مناسب هستند.
• قاب پشتیبانی و محدوده تنظیم براکت را برای تطبیق با تحمل پانل و حرکت حرارتی برنامه ریزی کنید.
• مسیر دسترسی تعمیر و نگهداری را برای بازرسی و تمیز کردن سطح تزئینی در نظر بگیرید.
