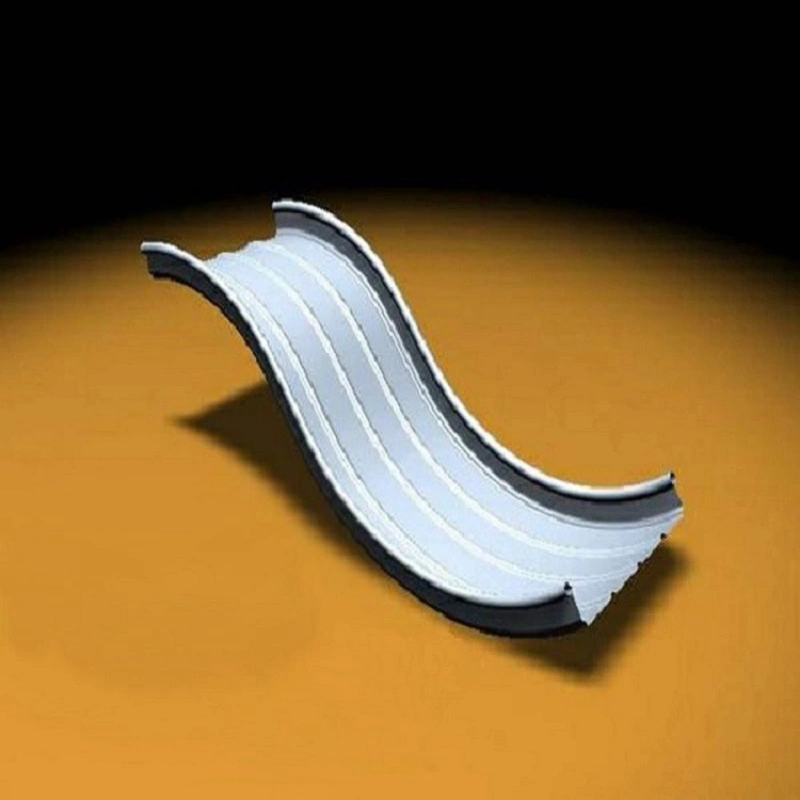

پانل های سقفی قوسی آلومیگنی منگنز

مصالح ساختمانی SENBOپانل های سقف قوس دار Alu-Mg-Mn را به عنوان بخشی از مجموعه محصولات سیستم سقف فلزی خود عرضه می کند. این پانل ها از آلیاژ آلومینیوم-منیزیم-منگنز سری AA3004 ساخته شده اند و به شکل پروفیل های منحنی و غیر استاندارد برای برآورده کردن الزامات معماری برای هندسه های پیچیده سقف شکل می گیرند.

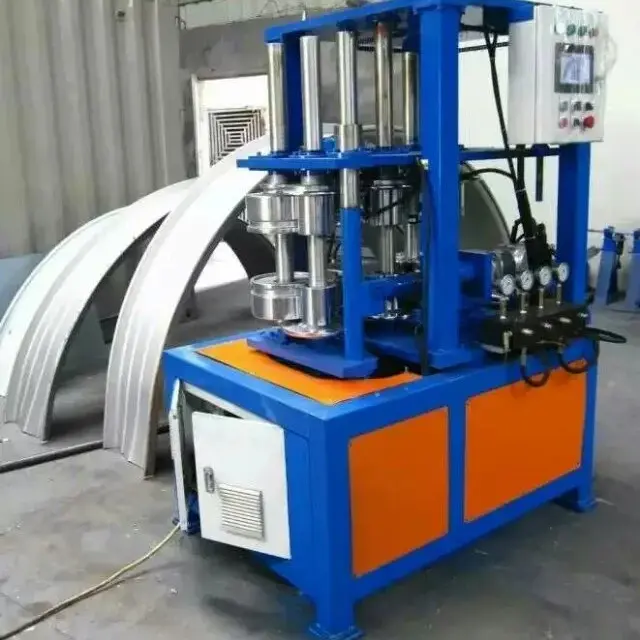

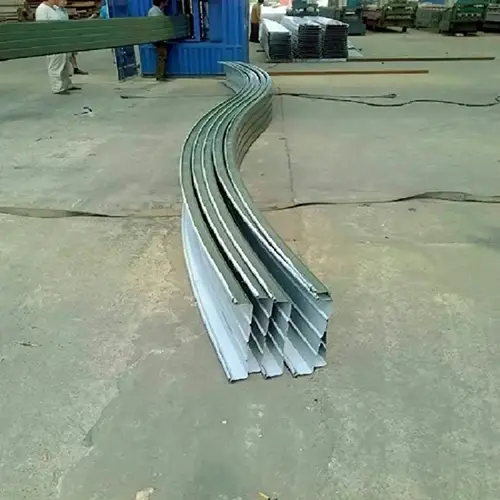

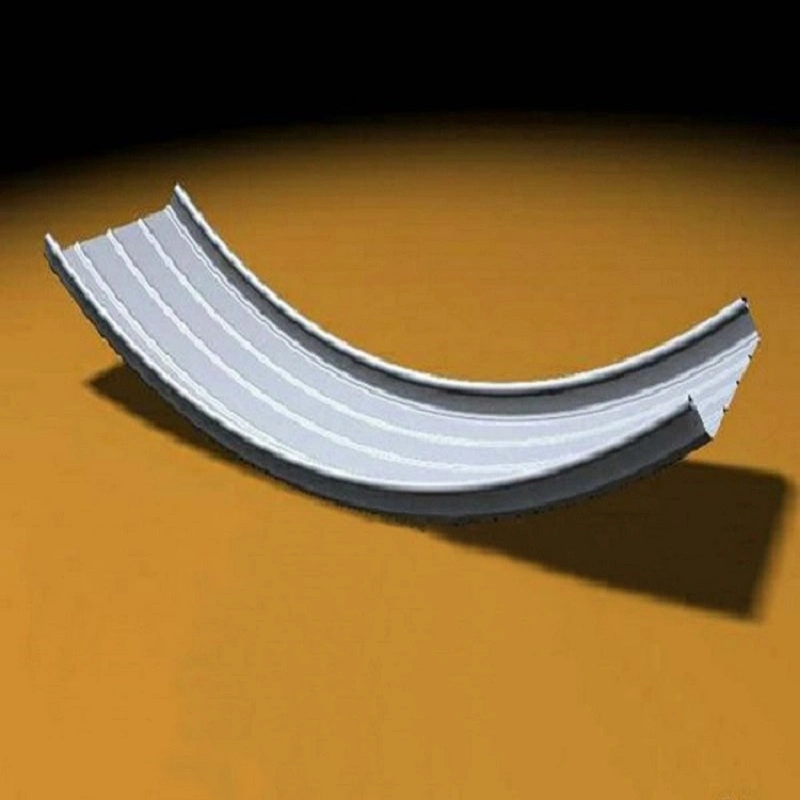

پانل سقف قوس دار Al-Mg-Mn یک پانل پروفیل تخصصی است که با استفاده از تجهیزات رول فرمینگ با سرعت بالا و دقیق تولید می شود. ترکیب بستر شامل 1.0٪ - 1.5٪ منگنز و 0.8٪ - 1.3٪ منیزیم است که آلومینیوم باقی مانده را تشکیل می دهد. به عنوان مشتقی از پانل های استاندارد درز ایستاده Al-Mg-Mn، پانل قوسی تحت یک فرآیند شکل دهی تخصصی قرار می گیرد تا ورق های تخت را به اشکال منحنی تبدیل کند. این از طرح‌های معماری مدرن مانند سقف‌های قوسی، منحنی و کروی پشتیبانی می‌کند.

ترکیب آلیاژ و پروفایل های موجود

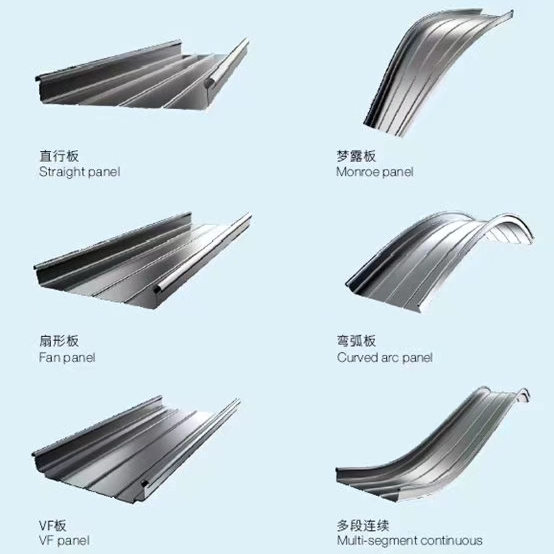

پروفایل های موجود شامل مدل هایی مانند YX65-300، YX65-330، YX65-400، YX65-430، YX65-500 و YX28-205-820 می باشد. پانل های فن شکل و مخروطی نیز می توانند برای برآوردن نیازهای پروژه خاص سفارشی شوند.

این پانل ها به طور گسترده در سیستم های سقف غیر استاندارد ساختمان های عمومی بزرگ از جمله ترمینال های فرودگاه، استادیوم ها و مراکز کنفرانس و نمایشگاه استفاده می شود. سطح محصول با استفاده از فرآیند پوشش پیش رول پردازش می شود و با پوشش فلوروکربن PVDF در دسترس است که زیبایی شناسی معماری را با دوام ترکیب می کند.

عملکرد میدانی اثبات شده

1. سازگاری با اشکال غیر استاندارد سقف

آلیاژ آلومینیوم- منیزیم- منگنز تعادلی از استحکام و انعطاف پذیری را ارائه می دهد و آن را برای شکل دادن به اشکال پیچیده سقف مانند سطوح منحنی سه بعدی، کروی و فن شکل مناسب می کند. از طریق فن‌آوری‌های تخصصی تولید پانل‌های منحنی و فن‌شکل، این پانل‌های قوسی می‌توانند الزامات طراحی متنوعی را برآورده کنند و در عین حال عملکرد ضد آب را حفظ کنند.

این محصول برای اشکال مختلف معماری از جمله سقف های با انحنای مثبت یا منفی، سقف های قوسی، سقف های تک و دو شیب، سازه های سقفی به هم پیوسته، سقف های شیبدار و سقف های منحنی قابل اجرا است.

2. اعتبار سنجی در پروژه های سقف قوسی با دهانه بزرگ

پروژه سایبان بین انباری در انبار غلات Zhangzhou در فوجیان از سیستم سقف موجدار قوسی با پوشش آلومینیوم-منیزیم-منگنز استفاده کرد. طول این سازه 18 متر و طول آن 108 متر است و مساحتی بالغ بر 2000 متر مربع را پوشش می دهد.

سقف دارای پانل های موجدار آلومینیوم-منیزیم-منگنز مدل YT6118 با ضخامت 1.2 میلی متر است. ارتفاع طاق 4.085 متر و نسبت خیز به دهانه 0.23 است. نصب ظرف شش روز به پایان رسید. پانل ها با درز زدن سه واحد کوچکتر به یک واحد اصلی ساخته شدند، که سپس بلند شده و به اجزای فولادی تعبیه شده ثابت شد. واحدها با استفاده از روش درزبندی ضد آب متصل شدند.

3. ساختار سبک با استحکام بالا

چگالی آلومینیوم تقریباً 2.73 گرم بر سانتی‌متر مربع است که تقریباً یک سوم چگالی فولاد است. پانل های آلومینیوم- منیزیم- منگنز دارای استحکام تسلیم حداقل 190 مگاپاسکال، استحکام کششی 240-285 مگاپاسکال و کشیدگی حداقل 3 درصد هستند. این پانل های قوسی در عین حفظ یکپارچگی ساختاری، بار مرده سیستم سقف را کاهش می دهند.

در پروژه انبار غلات Zhangzhou، این طرح دارای بار زنده توزیع شده یکنواخت 0.3 کیلونیوتن بر متر مربع و فشار باد طراحی 0.40 کیلونیوتن بر متر مربع بر اساس دوره بازگشت 10 ساله بود.

4. مقاومت در برابر خوردگی و دوام

بستر آلیاژ آلومینیوم-منیزیم-منگنز دارای خواص ذاتی مقاوم در برابر زنگ زدگی است. لایه اکسید سطحی به طور طبیعی از اکسیداسیون و خوردگی جلوگیری می کند و در عین حال در برابر اسیدها و قلیاها مقاومت می کند. پانل های پوشش داده شده می توانند یک لایه محافظ خود ترمیم شونده را در محیط های خشن تشکیل دهند که آنها را برای آب و هوای مرطوب مناسب می کند. طول عمر طراحی بیش از 50 سال، با ضمانت پوشش 15 تا 20 سال است.

خلاصه اطلاعات فنی

پارامترهای زیر بر اساس تولید استاندارد و استانداردهای مربوطه است. سفارشی سازی برای برآوردن نیازهای پروژه خاص در دسترس است.

چرا این پانل ها خوب عمل می کنند

1. شکل دهی انعطاف پذیر برای طرح های پیچیده.پانل ها را می توان به اشکال نامنظم مانند پنکه شکل، مخروطی، منحنی محدب و مقعر و پانل های کروی پردازش کرد. این از الزامات طراحی شخصی معماری مدرن برای سطوح منحنی و سقف های قوسی پشتیبانی می کند.

2. سبک با استحکام کششی بالا.با چگالی حدود یک سوم فولاد و استحکام کششی بالاتر از 240 مگاپاسکال، پانل ها الزامات سقف های دهانه بزرگ، از جمله دهانه های بیش از 18 متر را برآورده می کنند.

3. مقاومت در برابر خوردگی و عمر طولانی.این آلیاژ به طور طبیعی یک لایه اکسید محافظ را تشکیل می دهد. این سیستم برای عمر مفید بیش از 50 سال، با ضمانت پوشش 15 تا 20 سال طراحی شده است.

4. عایق رطوبتی قابل اعتماد از طریق قفل کردن مدولار.فرآیند اتصال درز به هم پیوسته مدولار اتصالات محکم پانل و عملکرد زهکشی و ضد آب قابل اعتماد را تضمین می کند.

5. مواد قابل بازیافت.مواد آلیاژ آلومینیوم کاملاً قابل بازیافت است که از اهداف ساختمان سبز پشتیبانی می کند.

عوامل طراحی و نصب

برای سقف های منحنی یا کروی:برای تأیید شعاع انحنای قابل دستیابی برای پروفیل و ضخامت انتخاب شده، در اوایل مرحله طراحی با سازنده کار کنید. پانل های فن شکل و مخروطی نیاز به نقشه های دقیق مغازه دارند.

برای کاربردهای طولانی مدت:قابلیت دهانه پانل را در برابر بارهای مورد نیاز بررسی کنید. پروژه انبار غلات Zhangzhou از پانل هایی با ضخامت 1.2 میلی متر در دهانه 18 متری استفاده کرد، اما هر پروژه باید بر اساس بارهای باد و برف محلی محاسبه شود.

برای محیط های ساحلی یا با رطوبت بالا:برای بهبود مقاومت در برابر آب و هوا، پوشش فلوروکربن PVDF را انتخاب کنید. اطمینان حاصل کنید که درجه بستر و سیستم پوشش با شرایط نوردهی مورد انتظار سازگار است.

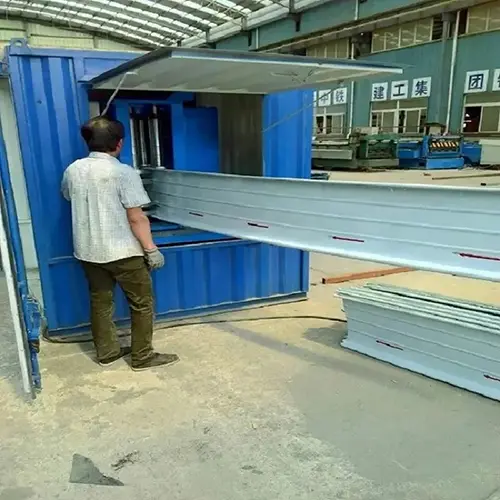

در حین نصب:پانل ها معمولاً در واحدهای کارخانه پیش ساخته می شوند و در موقعیت بالایی قرار می گیرند. از روش درزبندی مشخص شده برای اطمینان از ضد آب بودن اتصالات استفاده کنید. دستورالعمل های سازنده را برای جابجایی، بلند کردن و بست برای جلوگیری از آسیب سطحی دنبال کنید.

انواع پروژه های معمولی

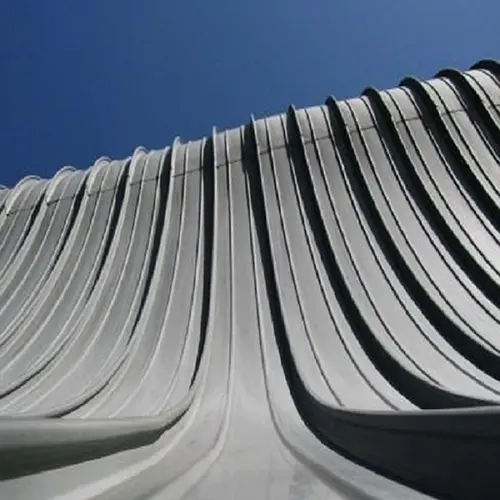

1.سیستم های سقف منحنی، کروی و نامنظم برای ساختمان های عمومی بزرگ مانند استادیوم ها و مراکز نمایشگاهی.

2.سیستم های سقف و نمای پیچیده برای ترمینال های فرودگاه و ایستگاه های راه آهن سریع السیر.

3.سازه های سقف قوسی با دهانه بلند، مانند تاسیسات انبارداری و گلخانه های کشاورزی.

4.سیستم های سقف برای ساختمان های شاخص با الزامات طراحی معماری منحصر به فرد.

به سوالات خریدار پاسخ داده شد

1. سقف قوسی Al-Mg-Mn چه تفاوتی با پانل های درز ایستاده استاندارد دارد؟

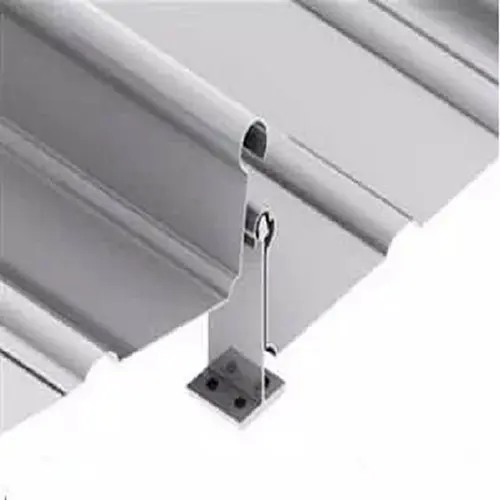

پانل های درز ایستاده استاندارد معمولاً مستقیم هستند و بر روی سقف های مسطح یا با شیب ملایم نصب می شوند. پانل های قوسی تحت شکل گیری اضافی برای ایجاد پروفیل های منحنی که از هندسه های سقف محدب، مقعر یا کروی پیروی می کنند. هر دو سیستم از فناوری درزهای به هم پیوسته مشابه استفاده می کنند، اما پانل های قوسی به طور خاص برای اشکال غیر استاندارد سقف طراحی شده اند.

2. حداقل شعاع انحنای قابل دستیابی برای این پانل ها چقدر است؟

حداقل شعاع انحنا به نمایه پانل، ضخامت مواد و مزاج آلیاژ بستگی دارد. این باید در مرحله طراحی با سازنده تایید شود. ارائه نقشه‌های هندسه سقف در مراحل اولیه می‌تواند به تعیین اینکه آیا پانل انتخاب شده می‌تواند بدون به خطر انداختن عملکرد سازه به انحنای مورد نیاز دست یابد یا خیر، کمک می‌کند.

3. آیا این پانل ها برای محیط های ساحلی مناسب هستند؟

بله. آلیاژ آلومینیوم-منیزیم-منگنز دارای مقاومت در برابر خوردگی طبیعی است و پوشش فلوروکربن PVDF مقاومت در برابر آب و هوا را بیشتر بهبود می بخشد. این باعث می شود پانل ها برای محیط های ساحلی و با رطوبت بالا مناسب باشند. طول عمر طراحی در شرایط عادی بیش از 50 سال است.

4. پنل های فن شکل و مخروطی چگونه تولید می شوند؟

پانل های فن شکل و مخروطی با استفاده از تجهیزات فرم دهی تخصصی و ابزار سفارشی تولید می شوند. آنها معمولاً بر اساس نقشه های فروشگاهی که از هندسه سقف به دست می آیند ساخته می شوند. هر پانل به طور جداگانه شکل می گیرد تا موقعیت خاص خود را روی سطح منحنی مطابقت دهد و از تناسب مناسب و درزبندی ضد آب اطمینان حاصل کند.

5. چه اطلاعات پروژه برای یک نقل قول مورد نیاز است؟

لطفاً نقشه های هندسه سقف (شامل شعاع انحنا)، پروفیل پانل، ضخامت، نوع پوشش، مقدار و محل پروژه را ارائه دهید. در صورت نیاز به پنل‌های فن‌دار یا مخروطی، نقشه‌های چیدمان دقیق را نیز درج کنید. این به تیم ما کمک می کند تا یک نقل قول و برنامه تولید دقیق تهیه کند.
