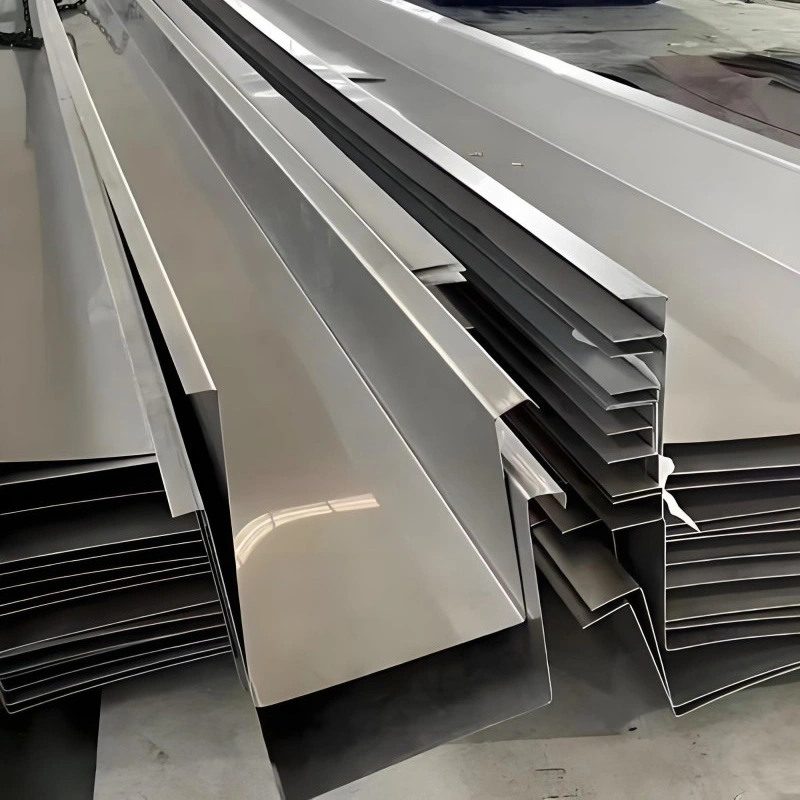

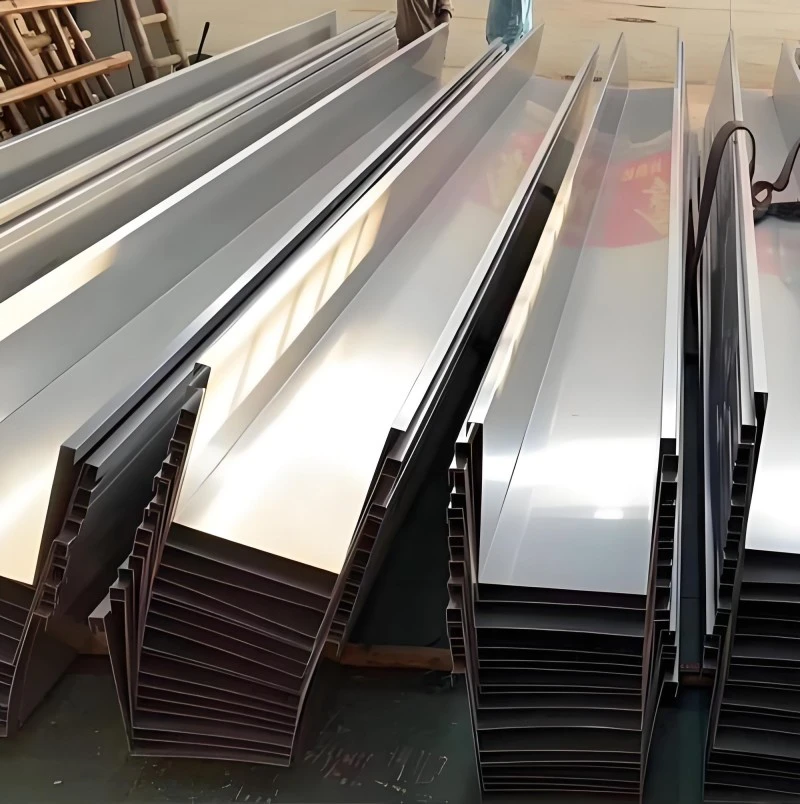

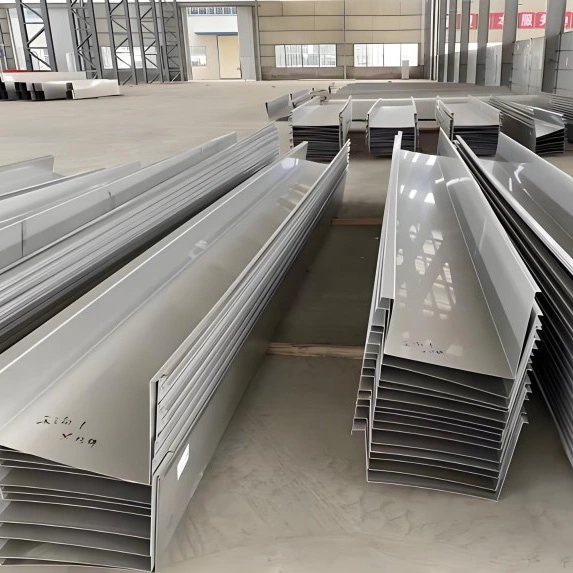

زهکشی سقف به ناودانی هایی بستگی دارد که در نقاط پایین سقف قرار می گیرند تا آب باران را جمع آوری کرده و به لوله های پایین ببرند. ناودان استیل ضد زنگ بر اساس موقعیت مکانی طبقه بندی می شود. ناودان های داخلی در داخل خط دیوار بیرونی قرار می گیرند و معمولاً با دیوار پاراپت کار می کنند. ناودان های خارجی فراتر از دیوار بیرونی گسترش یافته و معمولاً در ساختمان های بدون جان پناه استفاده می شوند. این طبقه بندی از GB 51022-2015 پیروی می کند، کد فنی ساختمان های سبک وزن با قاب های فولادی شیروانی. SENBO این ناودان ها را در یک محیط مغازه کنترل شده با خمش و جوشکاری کامل قبل از تحویل می سازد. هر قطعه قبل از بسته بندی از نظر عرض، ارتفاع، اندازه فلنج و صاف بودن بررسی می شود.
جنس پایه به صورت استاندارد فولاد ضد زنگ 304 است. گریدهای 201 و 316L را می توان زمانی مشخص کرد که شرایط پروژه به تعادل متفاوتی از هزینه و مقاومت در برابر خوردگی نیاز دارد. GB 51022-2015 حداقل ضخامت ورق 1.0 میلی متر را برای ناودان های داخلی ساخته شده از فولاد ضد زنگ 304 تعیین می کند. اگر ماده دیگری جایگزین شود، باید یک درمان ضد خوردگی قابل اعتماد دریافت کند. ناودان ورق فولادی ساده باید حداقل 3.0 میلی متر ضخامت داشته باشد. استاندارد ملی اطلس 24CS08-1 راهنمایی های بیشتری در مورد انتخاب و نصب لوازم زهکشی ارائه می دهد.
ضخامت از 0.5 میلی متر تا 3.0 میلی متر بسته به بار طراحی و قرار گرفتن در معرض خوردگی متغیر است. مقاطع عرضی معمولاً مستطیلی یا ذوزنقهای هستند که عرض پایه آن بین 0.3 تا 0.5 متر و ارتفاع 0.25 متر تا 0.4 متر است. فلنج های بالایی سطح اتصال ایمن را فراهم می کنند. مقاطع ناودانی را می توان از 1 متر تا 14 متر طول ساخت. خمش CNC صافی را تا 0.3 میلی متر در 1000 میلی متر و تحمل زاویه ای را تا 0.5 ± درجه در طول کامل نگه می دارد. روکش های سطح شامل آینه 8K، مات و برس خورده است.
| مورد | ارزش | یادداشت ها |
|---|---|---|
| کد حاکم | GB 51022-2015 | کد اسکلت فلزی ساختمان سبک وزن |
| اطلس طراحی | 24CS08-1 | انتخاب و نصب لوازم جانبی زهکشی |
| مواد | 304 به عنوان استاندارد؛ 201 یا 316 لیتر موجود است | 304 اجباری برای ناودان داخلی |
| حداقل ضخامت | 1.0 میلی متر برای ناودان داخلی | کد مورد نیاز |
| شکل | مستطیلی یا ذوزنقه ای | امکان اندازه گیری سفارشی |
| طول | استاندارد 1-12 متر؛ در صورت درخواست تا 14 متر | اتصالات سایت کمتر با بخش های طولانی تر |
| دقت | صافی 0.3/1000 میلی متر; زاویه ± 0.5 درجه | CNC خم شده |
| خروجی سرریز | 50-100 میلی متر زیر لبه بالایی | برای ناودان داخلی مورد نیاز است |
| شیب طولی | حداقل 5‰ | جریان آب را تضمین می کند |
GB 51022-2015 مشخص می کند که سطح مقطع ناودان ممکن است مستطیلی یا ذوزنقه ای باشد. ناودان داخلی باید دارای خروجی های سرریز باشد که 50 میلی متر تا 100 میلی متر زیر لبه بالایی قرار می گیرند. تمام اتصالات باید آب بندی شوند و پانل سقف باید به داخل ناودان کشیده شود. در جایی که آب باران از سطح سقف وارد ناودان می شود، عایق رطوبتی اضافی الزامی است. این الزامات یک خط پایه طراحی و نصب واضح ایجاد می کند.
در کارگاه مشترک ماشین آلات ساختمانی شانتویی، سیستم اصلی ناودان با 304 فروغ فولادی ضد زنگ جایگزین شد. لولههای تخلیه در خروجیهای سیفون آب باران برای پاک نگه داشتن مسیرهای زهکشی متصل شدند. این پروژه یک سناریوی مقاوم سازی معمولی را نشان می دهد که در آن ناودان موجود به پایان عمر خود رسیده است و یک جایگزین فولاد ضد زنگ برای دوام انتخاب شده است.
مرکز نمایشگاه محصولات کشاورزی و محصولات جانبی در شهر هوانگتان، شهرستان نینگهای، پس از آسیب دیدن سیستم اصلی، نیاز به تعویض ناودان داشت. حدود 85 متر ناودان فولادی ضد زنگ جدید نصب شد. مواد مشخص شده از فولاد ضد زنگ 304 ضخامت 1.2 میلی متر، با ارتفاع 0.3 متر، عرض پایه 0.35 متر و فلنج بالایی 0.05 متر بود. این پروژه نحوه استفاده از ناودان های فولادی ضد زنگ برای بازگرداندن عملکرد زهکشی در ساختمان های موجود را نشان می دهد.
در هتل بین المللی Fangchenggang Gangchen، نشت آب در ایوان لابی به ناودان های فولادی کربن خورده ردیابی شد. در تعمیر از صفحات فولادی ضد زنگ 304 با ضخامت 1.2 میلی متر، جوش داده شده در محل استفاده شد. جو ساحلی با رطوبت بالا و شوری بالا باعث زنگ زدگی مواد اولیه شده بود. پس از تعویض، مشکل زهکشی حل شد. این کیس از استفاده از فولاد ضد زنگ 304 در هوای حاوی نمک و تنظیمات خورنده مشابه پشتیبانی می کند.
نصب باید شرایط انجماد را در نظر بگیرد. در مناطق سردسیر، ناودان ها و لوله های داخلی نیاز به عایق یا ردیابی گرما دارند. سیستم های ناودانی خارجی در چنین آب و هوایی ترجیح داده می شوند زیرا محافظت از آنها در برابر انسداد یخ آسان تر است. شیب طولی باید حداقل 5‰ باشد و لوله های پایین باید محکم به دیوار یا قاب سازه متصل شوند. مقاطع خم شده با CNC اتصالات میدان را کاهش می دهند و به حفظ دقت ابعادی در حین نصب کمک می کنند.
ناودان های داخلی در ساختمان هایی با دیوارهای پاراپت یا جایی که طرح معماری زهکشی را از دید پنهان می کند، رایج است. نصب و نگهداری ناودان های خارجی ساده تر است. انتخاب معمولاً توسط معمار و مهندس سازه بر اساس طراحی نما و آب و هوا انجام می شود.
دسترسی به ناودان های داخلی پس از ساخت دشوار است، بنابراین مواد باید بدون تعمیر و نگهداری در برابر خوردگی مقاومت کنند. این کد به فولاد ضد زنگ 304 با حداقل ضخامت 1.0 میلی متر نیاز دارد زیرا تعادل اثبات شده مقاومت در برابر خوردگی، استحکام و هزینه را ارائه می دهد.
بخش ها معمولاً با اتصالات فولادی ضد زنگ جوش داده شده یا مهر و موم می شوند. جوشکاری زمانی که به درستی انجام شود یک اتصال ضد آب مداوم ایجاد می کند. اتصالات مکانیکی با درزگیر نیز استفاده می شود، اما نیاز به نصب دقیق و بازرسی دوره ای دارند.
روکش های برس خورده و مات اغلب ترجیح داده می شوند زیرا خراش های جزئی و علائم سطح را بهتر از پوشش های آینه ای پنهان می کنند. روکش های آینه بازتاب بیشتری دارند و می توانند لکه های آب را راحت تر نشان دهند، اما گاهی اوقات برای جلوه بصری انتخاب می شوند.
هر تحویل باید با گواهی مواد بررسی شود، که باید درجه فولاد ضد زنگ و ضخامت ورق را تأیید کند. تأیید ابعادی عرض، ارتفاع، اندازه فلنج و صافی را پوشش میدهد. برای بخش های جوش داده شده، تأیید کنید که روش جوشکاری واجد شرایط است و جوشکاران دارای گواهینامه های معتبر هستند. پوشش سطح را از نظر خراش، فرورفتگی یا سایر آسیب هایی که ممکن است در حین حمل و نقل رخ داده باشد، بررسی کنید.
