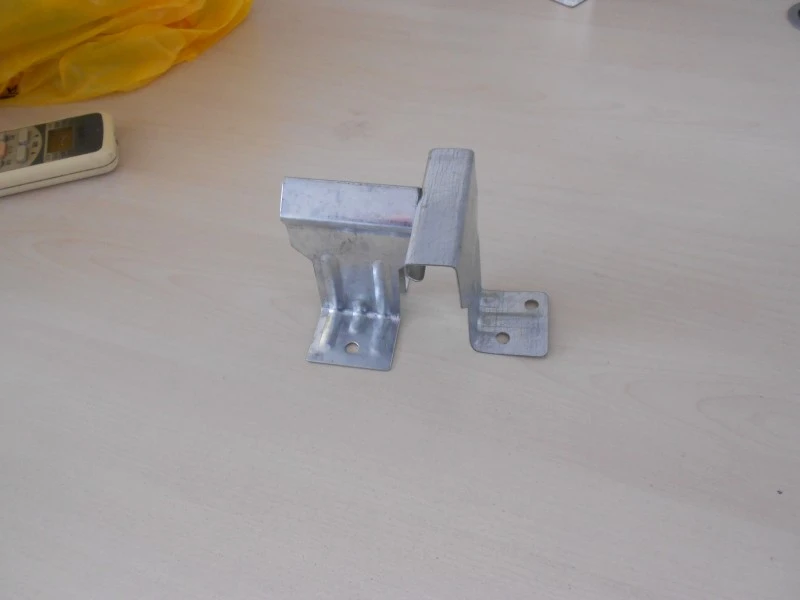

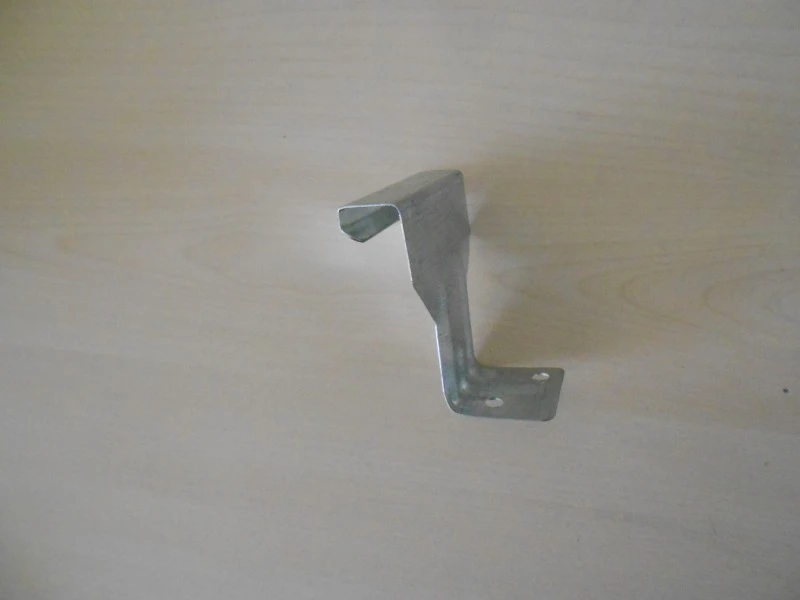

گیره های گیره پنهان یک اتصال پنهان بین پانل های ساختمان و سازه نگهدارنده ایجاد می کنند. گیره با یک دنده پایه که روی پرلین یا براکت ثابت شده درگیر می شود و پانل را بدون پیچ از سطح پانل نگه می دارد. این روش همه بست ها را در داخل درزهای پانل نگه می دارد و ظاهر بیرونی تمیزی ایجاد می کند و مسیرهای نشتی مربوط به پیچ ها و درزگیرهای در معرض دید را از بین می برد. SENBO این گیره ها را با بررسی ابعادی عمق شکاف، طول ساق و ضخامت مواد عرضه می کند و فرآیند تولید شامل آزمایش دوره ای قدرت درگیری است.

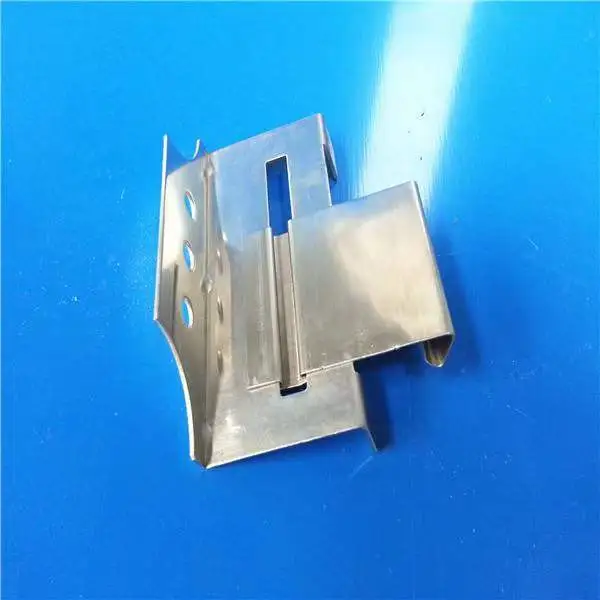

گیره ها به طور استاندارد از فولاد ضد زنگ 304 ساخته شده اند و 430 و 201 برای بودجه های خاص در دسترس هستند. فولاد Q235B با گالوانیزه گرم برای گیره های ساختاری سنگین تر استفاده می شود. گیره های فولادی ضد زنگ با فشار سرد یا مهر زنی از مواد نوار تولید می شوند. گیره های Q235B معمولاً از صفحه نورد گرم با حداقل ضخامت 5 میلی متر ساخته می شوند و برای حفظ استحکام و دقت ابعادی با پرس سرد هیدرولیک تشکیل می شوند.
ارتفاع داخلی گیره با عمق شکاف پانل تعیین می شود. ارتفاعات داخلی معمول از 2.6 میلی متر تا 10 میلی متر، با طول پایه 7.5 میلی متر و ضخامت مواد از 0.5 میلی متر تا 1.5 میلی متر برای فولاد ضد زنگ متغیر است. قطر پیچ 12 میلی متر با درجه مقاومت حداقل 8.8 است. گیره ها بر اساس کاربرد به گیره های پانل دیواری، گیره های پانل سقفی و گیره های پانل کف طبقه بندی می شوند. بر اساس مواد، آنها به گیره های فولادی ضد زنگ و گیره های فولادی گالوانیزه گرم تقسیم می شوند.
| مورد | پارامتر / مشخصات | مرجع یا یادداشت ها |
|---|---|---|
| مواد پایه | فولاد ضد زنگ 304 / فولاد نورد گرم Q235B | مواد انتخاب شده توسط برنامه |
| ضخامت مواد | 0.5-1.5 میلی متر برای فولاد ضد زنگ؛ ≥5 میلی متر برای قطعات تمام فولادی | بستگی به نوع محصول دارد |
| ارتفاع داخلی کلیپ | 2.6-10 میلی متر | باید با شیار پانل مطابقت داشته باشد |
| طول ساق پا | 7.5 میلی متر | بعد معمولی |
| مشخصات پیچ | M12، کلاس قدرت ≥8.8 | برای اتصال ساختاری |
| ضخامت گالوانیزه | ≥150 گرم در متر مربع در هر طرف | گالوانیزه گرم Q235B |
| مقاومت در برابر لغزش | Δ ≤ 7.0 میلی متر در 7.0 کیلونیوتن؛ Δ ≤ 0.5 میلی متر در 10.0 کیلونیوتن | براساس GB 15831 و استانداردهای صنعت |
| یکپارچگی ساختاری | بدون خرابی در 25.0 کیلو نیوتن | براساس GB 15831 و استانداردهای صنعت |
| صلبیت پیچشی | θ ≤ 4 درجه در گشتاور 900 نیوتن متر | برای کوپلرهای زاویه راست |
| تست گشتاور | بدون شکست در ≥65 N·m | مقاومت در برابر گشتاور گیره |
الزامات مکانیکی برای گیره های مخفی بر اساس GB 15831 و استانداردهای صنعتی مرتبط است. آزمایش مقاومت در برابر لغزش نیاز به جابجایی بیش از 7.0 میلی متر در بار 7.0 کیلونیوتن و حداکثر 0.5 میلی متر در 10.0 کیلو نیوتن ندارد. گیره نباید در 25.0 کیلو نیوتن خراب شود. سفتی پیچشی به زاویه ای بیش از 4 درجه زیر گشتاور 900 نیوتن متر نیاز دارد. گیره های تمام فولادی پرس سرد تست شده توسط SENBO این محدودیت ها را برآورده می کنند.
304 گیره فولادی ضد زنگ تحت آزمایش اسپری نمک قرار گرفته اند و مقاومت مناسبی در برابر خوردگی برای قرار گرفتن در معرض فضای باز نشان می دهند. گیره های گالوانیزه گرم Q235B دارای حداقل پوشش روی 150 گرم در متر مربع در هر طرف هستند که محافظت طولانی مدت را در شرایط جوی معمولی فراهم می کند. انتخاب متریال باید با محیط پروژه مطابقت داشته باشد.

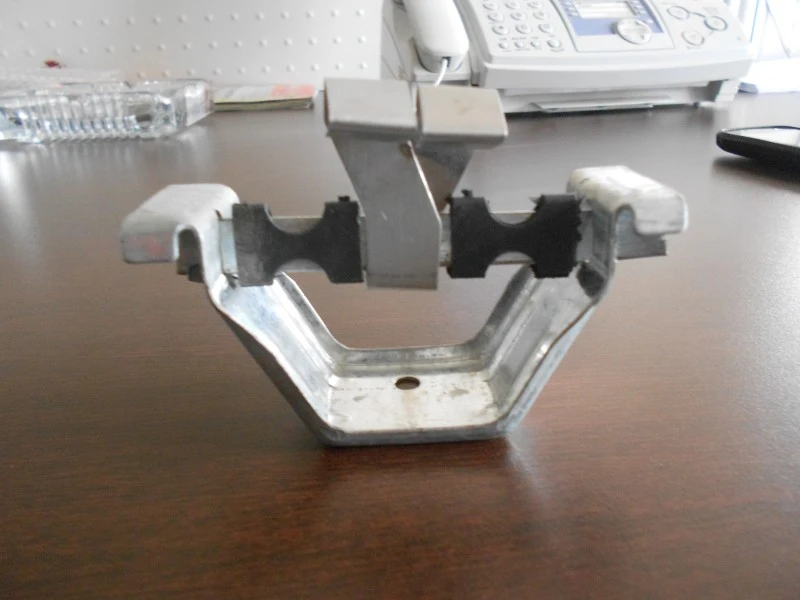

در سقف های درز ایستاده، گیره های مخفی پانل ها را بدون نفوذ سطح به پایه های نگهدارنده نگه می دارند. این به پانل های سقف اجازه می دهد تا با انبساط و انقباض حرارتی حرکت کنند در حالی که روی گیره ها ثابت می مانند. نتیجه یک سطح سقف بدون سوراخ پیچ است که احتمال ورود آب را کاهش می دهد و ضد آب شدن طولانی مدت را بهبود می بخشد. روش گیره پنهان در سیستم های درز ایستاده 360 درجه برای سقف های صنعتی با دهانه بزرگ استفاده می شود.
برای پانل های دیواری، بست های گیره ای پنهان اجازه نصب بدون میخ را می دهند و سطح پانل را تمیز نگه می دارند. در مجموعههای تزئینی پنجره، اتصال پنهان لبههای بریده شده پانلهای رنگی را میپوشاند و از تماس مستقیم باران محافظت میکند و خطر زنگ زدگی در لبهها را کاهش میدهد. این روش نصب الزامات ظاهری معماری را برآورده می کند.
تامین کنندگان باید گواهی مواد برای فولاد ضد زنگ یا فولاد گالوانیزه ارائه دهند. در صورت نیاز پروژه، گزارشهای آزمایش برای مقاومت در برابر لغزش، یکپارچگی سازه و صلبیت پیچشی باید در دسترس باشد. بررسی های دریافتی در محل باید ابعاد، درجه مواد و وضعیت سطح را تأیید کند. برای سفارشهای بزرگ، نمونههای کلیپ را میتوان برای تأیید تعامل با نمایه پنل واقعی آزمایش کرد.
ارتفاع داخلی گیره باید با عمق شکاف پانل مورد استفاده مطابقت داشته باشد. شیار پانل را اندازه بگیرید یا به مشخصات سازنده پانل مراجعه کنید. گیره ای که خیلی بلند باشد از درگیری کامل جلوگیری می کند، در حالی که گیره ای که خیلی کوتاه است ممکن است امکان حرکت یا جدا شدن را بدهد.
گیره های مخفی برای پانل هایی با شکاف یا پروفیل درز سازگار طراحی شده اند. پانل های فلزی با درزهای ایستاده یا لبه های به هم پیوسته به خوبی کار می کنند. برخی از پانل های چوبی نیز می توانند از گیره های مخفی استفاده کنند اگر شکاف به درستی ماشین کاری شود. همیشه سازگاری را با تامین کنندگان پنل و کلیپ تایید کنید.
گیره های فولادی ضد زنگ، به ویژه درجه 304، مقاومت در برابر خوردگی بهتری دارند و برای محیط های ساحلی یا مرطوب ترجیح داده می شوند. گیرههای فولادی گالوانیزه قویتر هستند و اغلب برای اتصالات ساختاری سنگین استفاده میشوند، اما پوشش روی ممکن است در اتمسفرهای تهاجمی دوام زیادی نداشته باشد. انتخاب بستگی به قرار گرفتن در معرض محیطی پروژه و نیازهای بار دارد.
بله، گیره های مخفی در مناطق با باد شدید، به ویژه در سیستم های سقف درز ایستاده استفاده می شود. گیره ها باید با توجه به بار باد طراحی شده از یکدیگر فاصله داشته باشند و جنس گیره و ضخامت آن باید مناسب باشد. محاسبات افزایش باد باید برای پروژه خاص انجام شود.
