چفت بام تحت فشار

بام های تحت فشار ساخته شده از نوار فولادی به عنوان چارچوب حمایتی برای کاشی های روی سقف های شیبدار عمل می کنند. آنها با رول کردن سرد شکل می گیرند و در نظر گرفته شده اند که جایگزین چوب های چوبی شوند، که می توانند پوسیده شوند، حشرات را جذب کنند یا در طول زمان قدرت خود را از دست بدهند. SENBO سوابق بازرسی دریافتی را برای ضخامت نوار و جرم پوشش نگه می دارد و خطوط رول شکل دهی به طور منظم از نظر دقت پروفیل بررسی می شوند. چوب ها قبل از تحویل به طول مورد نیاز بریده می شوند.

مواد و استانداردهای مربوطه

ماده اولیه اصلی نوار فولادی با آلیاژ Al-Zn در گرید G550 با روکش AZ150 است. این پوشش حاوی حدود 55 درصد آلومینیوم و 43.5 درصد روی وزنی است که نسبت به نوارهای گالوانیزه معمولی در برابر خوردگی محافظت می کند. فولاد باید استحکام کششی حداقل 370 مگاپاسکال، استحکام تسلیم حداقل 265 مگاپاسکال و ازدیاد طول پس از شکست حداقل 26 درصد را نشان دهد. آزمایش اسپری نمک از GB/T 10125-2012 پیروی می کند، در حالی که آزمایش کششی از GB/T 228.1-2010 پیروی می کند. حداقل ضخامت اسمی 0.8 میلی متر برای چوب های کاشی فلزی در کارهای سقف شیب دار اعمال می شود.

اشکال و اندازه های موجود

• بخش زاویه ای، به عنوان مثال L30×4 میلی متر، در شیب های تند یا جاهایی که نیاز به بار زیاد است استفاده می شود.
• نوار مسطح، معمولاً 25×5 میلی متر.

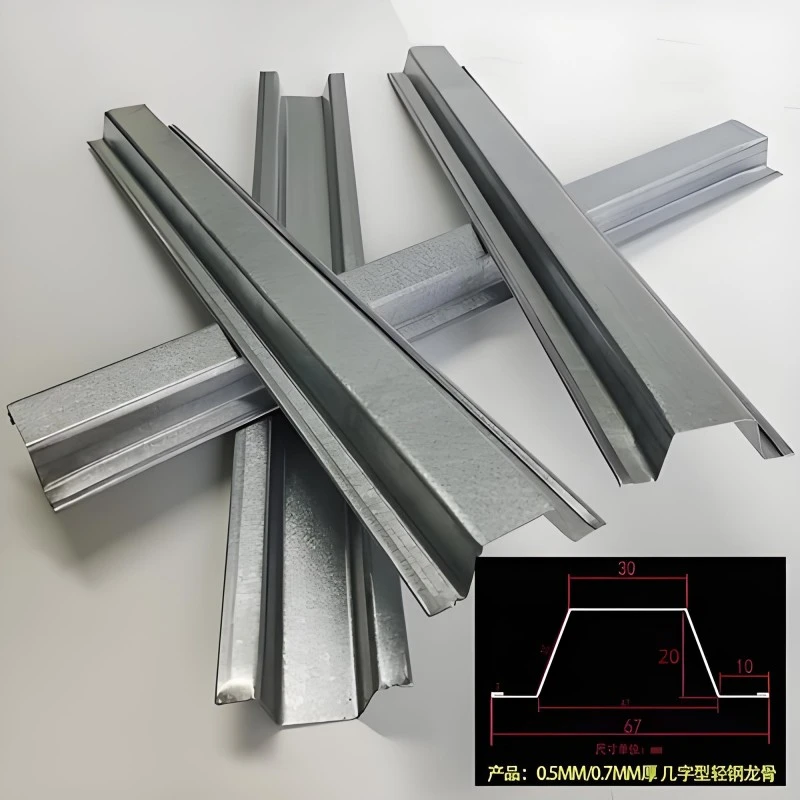

• پروفیل امگا، از نوار پوشش داده شده Al-Zn تشکیل شده و با براکت ها و گیره های مخصوص ساخته شده ثابت می شود.

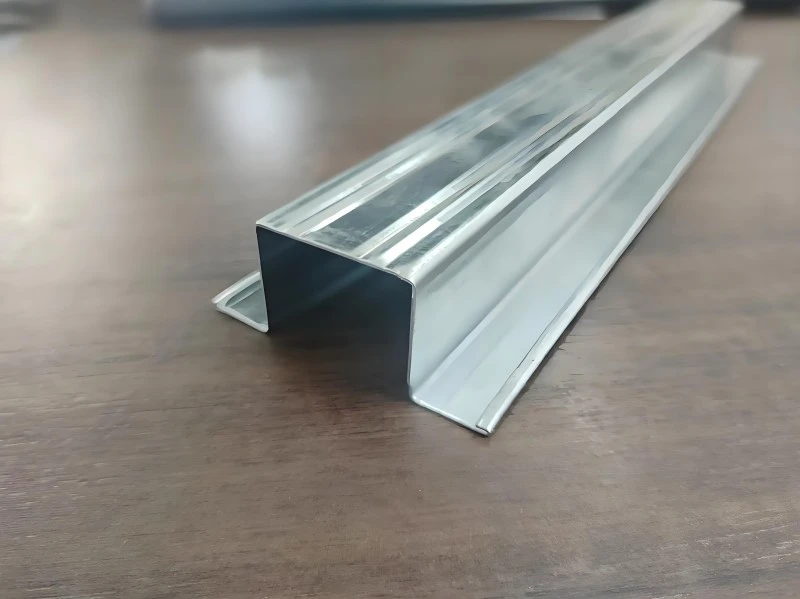

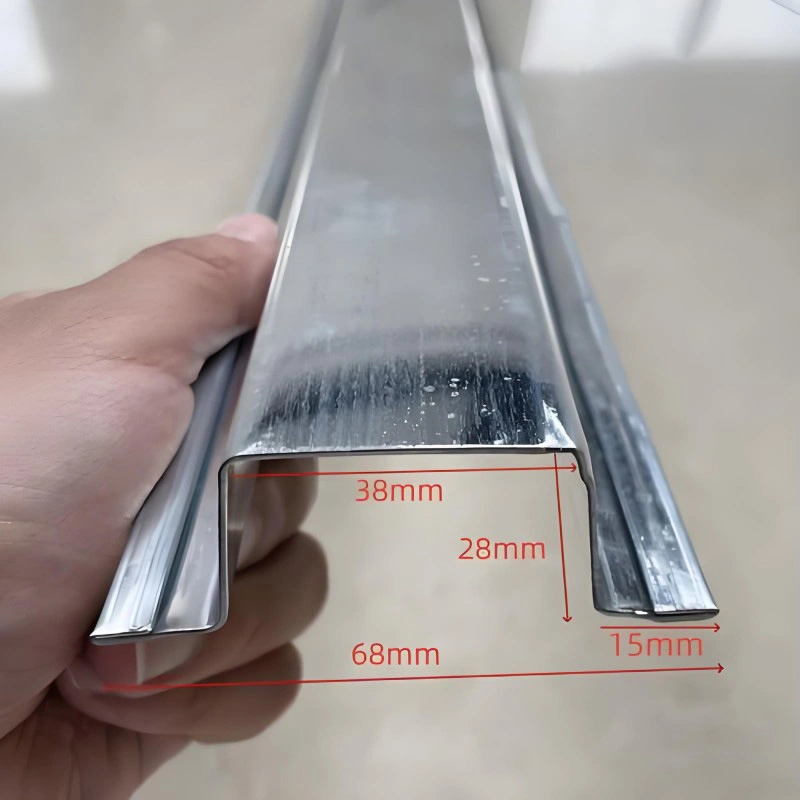

• کانال کلاه مناسب برای پوشش های سبک مانند کاشی های فلزی با روکش سنگ.

قطعات استاندارد 3 تا 4 متر طول دارند، اما طول های بلندتر را می توان در صورت درخواست عرضه کرد. فاصله بام تحت فشار از پوشش مؤثر کاشی پیروی می کند و معمولاً بین 300 میلی متر تا 370 میلی متر است. پوشش اعمال شده حداقل 85 میکرومتر ضخامت دارد. در صورتی که طراحی به ظاهر خاصی نیاز داشته باشد، می توان روکش های رنگی پلی استر یا PVDF را اضافه کرد.

جدول داده های کلیدی

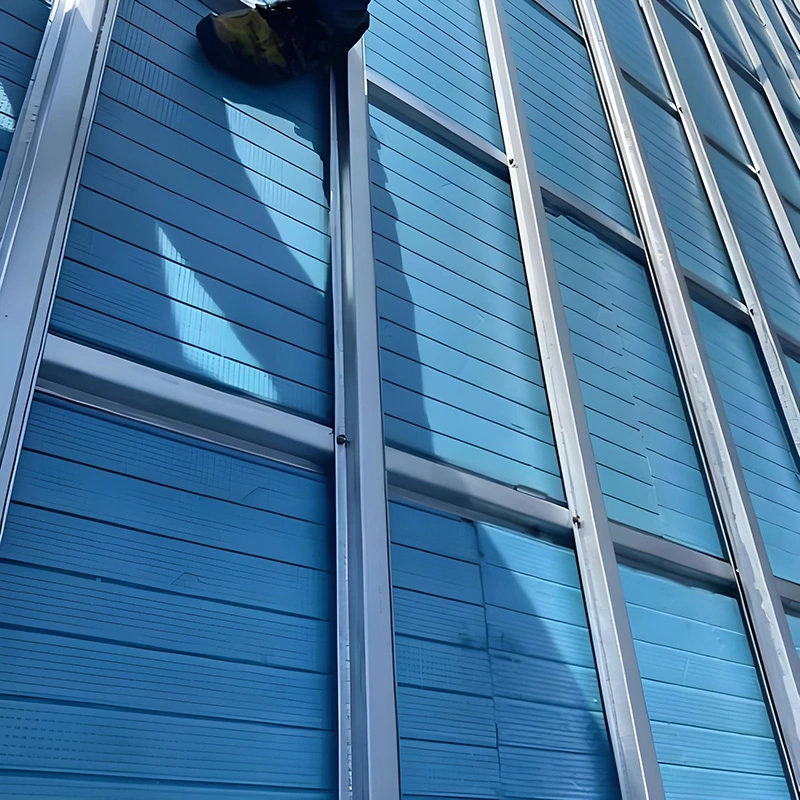

شواهدی از بام های تکمیل شده

رفتار بار در شیب های تند

سیستم بتنی در پروژه ای با شیب سقف بین 45 تا 60 درجه بار آزمایش شد. در پردیس جدید دبیرستان ارشد شهرستان Minquan، چوب‌های زاویه گالوانیزه L30×4 میلی‌متر در مراکز 340 میلی‌متری زیر کاشی‌های متخلخل 300×400 میلی‌متر قرار گرفتند. نیروهای باد از طریق کاشی ها با سیم مسی و ملات به داخل چوب ها می گذرند و سپس از طریق ضد چوب های جوش داده شده به صفحات تعبیه شده به چارچوب اصلی وارد می شوند. آزمایش‌های بیرون‌کشی تأیید کرد که مونتاژ با بار باد طراحی شده مطابقت دارد. چوب‌های ساخته شده از فولاد با روکش G550 Al-Zn در سقف‌های بزرگ مانند پایانه‌های فرودگاه و استادیوم‌ها نیز مورد استفاده قرار می‌گیرند، جایی که سفتی طولانی مدت و دوام پوشش مورد نیاز است.

عملکرد خوردگی

آزمایش اسپری نمک بر روی چوب‌های روکش دار AZ150 بهبود قابل توجهی را نسبت به نوار گالوانیزه معمولی نشان می‌دهد. ترکیب آلومینیوم و روی در پوشش، محافظت فداکارانه ای را فراهم می کند و خزش زنگ را در لبه های بریده کاهش می دهد. حداقل 85 میکرومتر پوشش ارگانیک مانع بیشتری در فضاهای سقف مرطوب می‌افزاید.

مقاومت در برابر حمله بیولوژیکی

چوب های چوبی در آب و هوای گرم و مرطوب می توانند توسط موریانه ها و پوسیدگی قارچی آسیب ببینند. چوب های فولادی از فعالیت حشرات پشتیبانی نمی کنند و رطوبت را جذب نمی کنند. این خاصیت آنها را برای مناطق ساحلی جنوبی و مناطق با فشار بالای موریانه مناسب می کند. سوابق ساختمان‌های عمومی بزرگ نشان می‌دهد که چوب‌های فولادی Al-Zn برای بیش از 30 سال بدون تعویض باقی مانده‌اند.

روش ساخت سقف شیب دار

در پروژه Minquan، مساحت کل کف به 255000 متر مربع رسید و شیب سقف از 45 درجه تا 60 درجه متغیر بود. توالی ساخت با تسطیح متقابل شروع شد، به دنبال آن تثبیت چوب، سپس کاشی با اتصالات سیم مسی دو رشته ای و اتصال ملات پلیمری انجام شد. این رویکرد مانع از سر خوردن کاشی ها بر روی سطح شیب دار شد و سقف را ضد آب نگه داشت. همین ترتیب را می توان با دیگر ساختمان های شیب دار تطبیق داد.

ویژگی های قابل توجه

• استحکام و سفتی در طول طول ثابت است، بر خلاف چوب که می تواند با دانه ها و گره ها متفاوت باشد.
• پوشش فلزی و رنگ آمیزی اختیاری محافظت طولانی مدت در هوای مرطوب یا ساحلی ایجاد می کند.
• برش و تعمیر سریع است. طول های از قبل برش داده شده کار در محل و ضایعات را کاهش می دهد.
• چوب‌های فولادی کاملاً قابل بازیافت هستند و نیازی به نگهدارنده‌های شیمیایی چوب ندارند.
• چندین مقطع متناسب با کاشی های سفالی، بتنی، فلزی و سنگی تولید می شود.

جایی که محصول استفاده می شود

• سقف‌های شیب‌دار روی خانه‌ها، باشگاه‌ها و آپارتمان‌های کم‌مرتبه.
• سقف های عمومی در مقیاس بزرگ مانند پایانه ها، سالن های ورزشی و ساختمان های نمایشگاهی.
• سقف های شیب دار در 45 درجه و بالاتر و مکان هایی با مکش باد زیاد.
• ساختمان هایی در مناطق مرطوب یا فعال موریانه که در آن چوب مناسب نیست.
• تثبیت کاشی روی سقف های اسکلت فلزی.

راهنمای سایت

• قبل از تثبیت چوب‌ها، سطح سقف را بررسی کنید. برای تصحیح زیرلایه ناهموار از ضد باتن استفاده کنید.
• چفت ها را با براکت یا گیره مشخص شده برای پروفایل ثابت کنید. از سفت شدن بیش از حد خودداری کنید، که می تواند باعث انحراف بخش شود.
• هر دوره را با یک خط رشته تراز کنید. خطاهای کوچک در سراسر شیب چند برابر می شوند و بر پوشش کاشی تأثیر می گذارند.
• انتهای بریده شده را با یک رنگ لمسی غنی از روی یا سازگار برای بازیابی محافظت در برابر خوردگی درمان کنید.
• برای شیب های تند، کاشی ها را با اتصالات سیمی یا چسب، همانطور که در نقشه تایید شده نشان داده شده است، محکم کنید.

سوالات مطرح شده توسط پیمانکاران

چگونه عمر چوب فلزی با چوب تصفیه شده مقایسه می شود؟

الوارهای فرآوری شده می توانند سال ها دوام بیاورند، اما عملکرد آن به نگهداری و قرار گرفتن در معرض مواد نگهدارنده بستگی دارد. چوب های فولادی با روکش AZ150 پوسیده یا شکاف نمی گیرند و تحت تأثیر موریانه قرار نمی گیرند. در مکان های ساحلی یا با رطوبت بالا، فولاد اغلب گزینه قابل پیش بینی تر است.

کدام شکل چوبی برای یک کاشی خاص مناسب است؟

راهنمای نصب سازنده کاشی معمولاً بخش و فاصله مورد نیاز را بیان می کند. مقاطع زاویه ای و مسطح در زیر کاشی های سفالی یا بتنی سنگین رایج است. پروفیل های امگا و کلاه سبک تر هستند و اغلب با کاشی های فلزی یا کامپوزیت استفاده می شوند. قبل از سفارش، سازگاری را تأیید کنید.

آیا می توان از چوب ها با کاشی های سقف فتوولتائیک استفاده کرد؟

کاشی های PV نیازمند نصب و بارگذاری خاصی هستند. مشخصات چوبی و فاصله باید مطابق با دستورالعمل سازنده کاشی PV بررسی شود. برای حمل وزن اضافی و بار باد ممکن است به تجهیزات اضافی یا چوب های تقویت شده نیاز باشد.

چه وزنی برای یک پروژه ساحلی بهتر است؟

AZ150 معمولاً حداقل برای قرار گرفتن در معرض دریایی است. در هوای پر از نمک بسیار تهاجمی، ممکن است به پوشش سنگین‌تر یا فولاد ضد زنگ نیاز باشد. ابتدا باید دسته خورندگی جوی تعیین شود، سپس با گزینه های پوشش موجود مطابقت داده شود.

کیفیت و مستندات

قبل از شروع تولید، گواهی کارخانه نوار فولادی از نظر درجه، جرم پوشش و خواص مکانیکی بررسی می شود. بررسی ابعاد در طول شکل دهی ضخامت پوشش، عمق پروفیل و صافی. برای قراردادهای بزرگتر، نمونه ها را می توان برای اسپری نمک مستقل یا آزمایش کشش فرستاد. بازرسی تحویل باید طول، پروفیل و عدم آسیب پوشش را تأیید کند.

مواردی که قبل از سفارش باید تایید شوند

• گام سقف و طراحی بار باد، برای انتخاب مقطع و ضخامت صحیح.
• نوع کاشی و فاصله چوبی مورد نیاز، همانطور که توسط سازنده کاشی ارائه شده است.
• طبقه بندی خوردگی سایت، که انتخاب پوشش را کنترل می کند.
• روش اتصال به سازه اصلی سقف، شامل جزئیات ضد چوب یا براکت.
• محدودیت‌های طول حمل‌ونقل، که ممکن است بر روی عرضه باتن‌ها در طول‌های بلند یا استاندارد تأثیر بگذارد.
