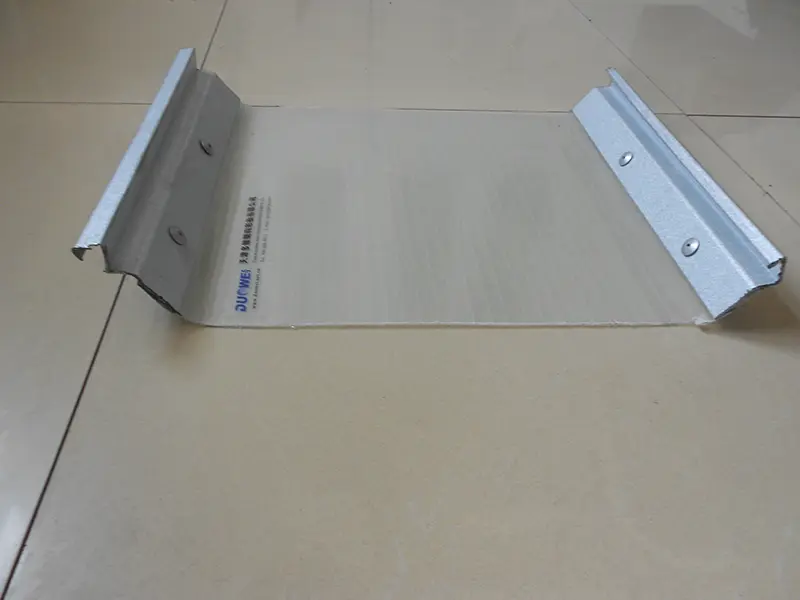

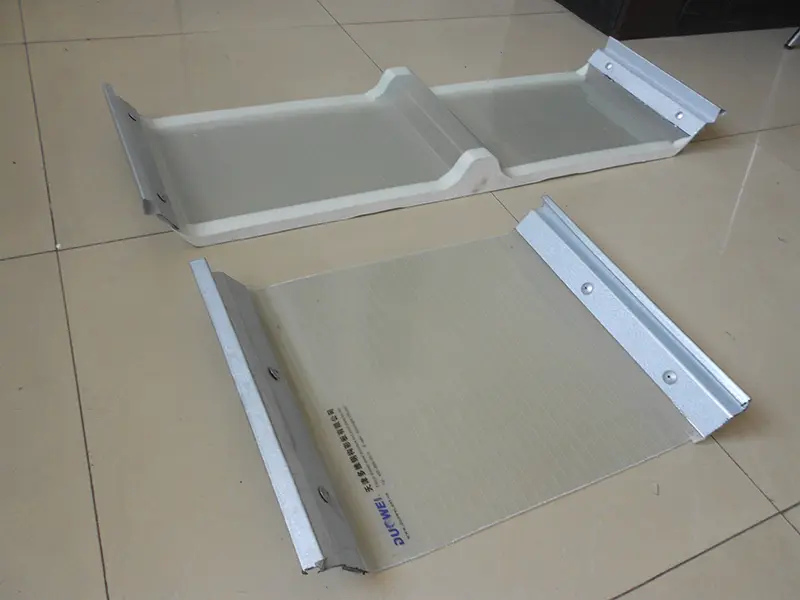

پانل های نور روز FRP

مصالح ساختمانی SENBOپانل های نور روز FRP را به عنوان بخشی از محدوده محصولات پوشش ساختمان خود عرضه می کند. این پانل ها در سقف ها و دیوارهای سازه های فولادی مورد استفاده قرار می گیرند که نور طبیعی، مقاومت در برابر خوردگی و سازگاری با روکش فلزی مورد نیاز است.

پانل های روشنایی روز که به عنوان کاشی ها یا ورق های نورپردازی روز FRP نیز شناخته می شوند، اجزای نورپردازی موجدار یا تخت هستند که از طریق یک فرآیند مکانیزه پیوسته تولید می شوند. آنها از تشک فایبرگلاس بدون قلیایی (محتوای ≥30٪) به عنوان ماده تقویت کننده و از رزین پلی استر غیراشباع مقاوم در برابر آب و هوا (محتوای ≥65٪) به عنوان ماتریس استفاده می کنند. سطح با یک پوشش ژل مقاوم در برابر پیری یا فیلم مقاوم در برابر اشعه ماوراء بنفش پوشانده شده است تا به حفظ انتقال نور و مقاومت در برابر آب و هوا در طول استفاده طولانی مدت در فضای باز کمک کند.

ترکیب مواد و مشخصات

مواد تقویت کننده فایبرگلاس بدون قلیایی است که انتقال نور و خواص مکانیکی را فراهم می کند. سیستم رزین از یک رزین مقاوم در برابر پیری و مقاوم در برابر شعله استفاده می کند. در طول تولید از یک فرآیند حرارتی کیورینگ استفاده می شود. برای اطمینان از ثبات ابعادی و یکپارچگی مکانیکی، درجه پخت در هنگام تحویل حداقل 88 درصد برای پانل های سقفی و حداقل 82 درصد برای پانل های دیواری است.

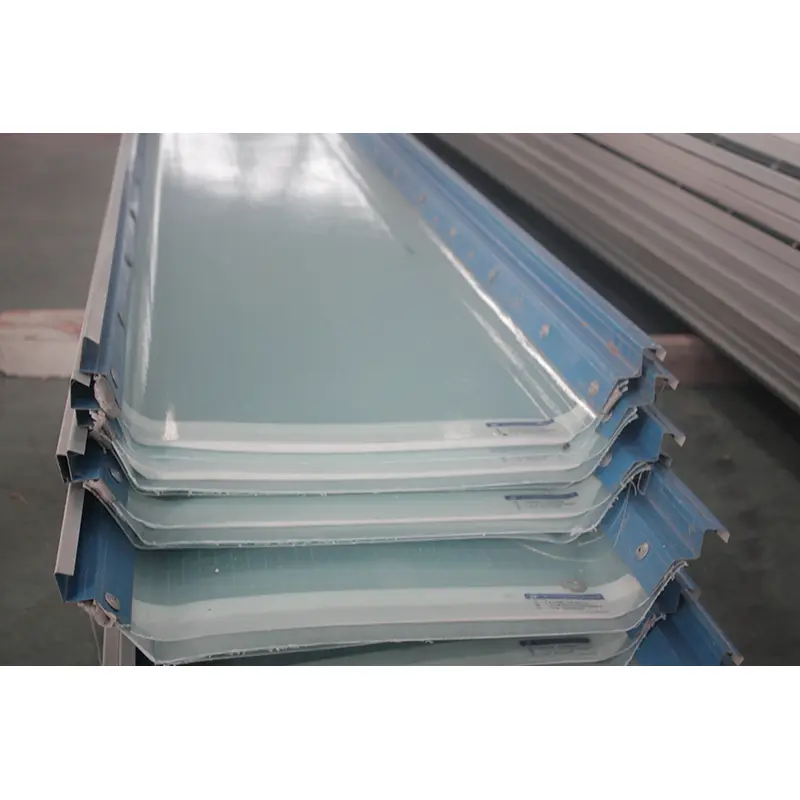

ضخامت های متداول برای پانل های نور روز FRP شامل 0.8 میلی متر، 1.0 میلی متر، 1.2 میلی متر، 1.5 میلی متر، 2.0 میلی متر، 2.5 میلی متر و 3.0 میلی متر است. پروفیل های راه راه برای مطابقت با ورق های سقف فولادی رنگی طراحی شده اند. مدل های رایج شامل سری های 750، 840، 900، 950 و 1050 می باشد. طول ها را می توان بر اساس نیازهای پروژه سفارشی کرد که معمولاً از 6 تا 12 متر متغیر است. روکش استاندارد شفاف است. رنگ هایی مانند سفید شیری، آبی و سبز را می توان برای تنظیم نرخ انتقال نور سفارشی کرد.

محصولات مطابق با استاندارد ملی GB/T 14206-2015 "ورق های موجدار پلی استر تقویت شده با الیاف شیشه" هستند. طراحی و انتخاب ممکن است به اطلس استاندارد ملی 21CJ103-1، "کاربرد و ساخت ورق های پلی استر تقویت شده با الیاف شیشه (FRP) (قسمت اول): نوارهای روشنایی روز، تهویه، نورگیرهای خروجی آتش/دود، و پانل های ضد خوردگی اشاره داشته باشد.

تأیید عملکرد

1. عملکرد نوری: نرخ انتقال نور 75٪ - 88٪

نرخ انتقال نور یک شاخص کلیدی برای اثربخشی نور روز است. مشخصات مناقصه اغلب به نرخ انتقال کمتر از 75٪ نیاز دارد. عملکرد واقعی بر اساس ضخامت و رنگ متفاوت است. پانل های شفاف FRP با ضخامت 1.0-1.5 میلی متر می توانند نرخ انتقال 85٪ تا 88٪ را به دست آورند. همانطور که نور از پانل FRP عبور می کند، پراکنده می شود تا نوری نرم و پراکنده بدون تابش خیره کننده یا نقاط داغ ایجاد کند. این ویژگی از روشنایی یکنواخت داخلی در تاسیسات صنعتی پشتیبانی می کند و از مسائل کانونی که گاهی اوقات با صفحات PC (پلی کربنات) مرتبط است، اجتناب می کند.

2. مقاومت در برابر آب و هوا و خوردگی: عمر سرویس 15 تا 30 سال

پانل های نور روز FRP از یک فیلم سطحی مقاوم در برابر اشعه ماوراء بنفش یا یک لایه پوشش ژل ضد پیری برای مقاومت در برابر اشعه UV و کاهش زردی و تخریب استفاده می کنند. فیلم مقاوم در برابر اشعه ماوراء بنفش از طریق فرآیند هم اکستروژن به پانل FRP متصل می شود که به جلوگیری از لایه برداری در طول استفاده طولانی مدت کمک می کند. مواد FRP در برابر خوردگی اسیدی و قلیایی مقاومت نشان می دهد و آن را برای محیط هایی مانند کارخانه های شیمیایی و مناطق ساحلی مناسب می کند. در شرایط عادی، محصولات واجد شرایط، عمر مفیدی بین 15 تا 30 سال دارند.

3. سازگاری انبساط حرارتی با ورق های فولادی با پوشش رنگی

ضریب انبساط حرارتی پانل های نور روز FRP نزدیک به فولاد است. هنگامی که با ورق های فولادی با پوشش رنگی استفاده می شود، تحت نوسانات دما با سرعت های مشابهی منبسط و منقبض می شوند. این امر خطر نشتی در نقاط اتصال ناشی از انبساط دیفرانسیل را کاهش می دهد. این ویژگی باعث می شود که پانل های نور روز FRP به یک انتخاب رایج برای نوارهای نور روز سقف در ساختمان های صنعتی با سازه فولادی تبدیل شود.

4. بازدارندگی شعله و خواص مکانیکی: شاخص اکسیژن ≥ 30٪

پانل‌های روشنایی روز FRP می‌توانند به درجه بازدارندگی شعله کلاس B1 و شاخص اکسیژن (OI) حداقل 30 درصد دست یابند. خواص مکانیکی شامل استحکام کششی حداقل 85 مگاپاسکال، مقاومت خمشی حداقل 95 مگاپاسکال و سختی بارکل حداقل 47 می باشد. این مقادیر از ظرفیت باربری سقف و الزامات مقاومت در برابر باد پشتیبانی می کنند.

5. اعتبار سنجی برنامه مهندسی: توسط نقشه های مرجع استاندارد ملی پشتیبانی می شود

مجموعه طراحی مرجع استاندارد ملی 21CJ103-1 راهنمایی سیستماتیک در مورد انتخاب محصول و جزئیات نصب برای پانل های نور روز FRP مورد استفاده در نوارهای نور روز، نورگیرهای تهویه، و نورگیرهای خروجی دود آتش نشان می دهد. کاربردها شامل سقف های ورق فلزی پروفیلی، سقف های بتن آرمه و سیستم های دیوار می باشد. اسناد مناقصه برای پروژه های صنعتی، مانند پروژه لوله فولادی Yantai Lubao، مطابقت با GB/T 14206-2015، کاهش شعله کلاس F1، نرخ انتقال نور حداقل 75 درصد و محدوده دمای عملیاتی 40- تا 120 درجه سانتیگراد را مشخص کرده است.

نمای کلی مشخصات کلیدی

پارامترهای زیر بر اساس تولید استاندارد و استانداردهای ملی مربوطه است. سفارشی سازی برای برآوردن نیازهای پروژه خاص در دسترس است.

ویژگی های فنی

1. نور پراکنده و بدون تابش خیره کننده.پانل های FRP نور را در ساختار فیبر شیشه ای پراکنده می کنند و توزیع یکنواخت را بدون نقاط داغ ارائه می دهند. این می تواند راحتی بصری را در مقایسه با صفحات شفاف PC بهبود بخشد.

2. مقاومت در برابر خوردگی.مواد FRP در برابر اسیدها، قلیایی ها و پیری مقاومت می کند. می توان از آن در محیط های خورنده مانند کارخانه های شیمیایی، مناطق ساحلی و مزارع دام استفاده کرد.

3. سازگاری با انبساط حرارتی.ضریب انبساط حرارتی نزدیک به فولاد است. هنگامی که با سقف های فولادی رنگی استفاده می شود، پانل ها با سرعت های مشابه منبسط و منقبض می شوند و خطر نشتی در اتصالات را کاهش می دهند.

4. بازدارندگی شعله.درجه بندی کلاس B1 با شاخص اکسیژن حداقل 30٪، مطابق با الزامات رایج ایمنی آتش سوزی برای ساختمان های صنعتی.

5. طراحی و انتخاب استاندارد.مطابقت با GB/T 14206-2015 و مرجع طراحی 21CJ103-1 مبنایی را برای انتخاب محصول و جزئیات نصب فراهم می کند.

ملاحظات انتخاب و نصب

برای نوارهای نور روز سقف:پروفیل راه راه را انتخاب کنید که با ورق فلزی مجاور سقف مطابقت دارد. اطمینان حاصل کنید که جزئیات همپوشانی و بست از دستورالعمل 21CJ103-1 پیروی می کنند تا سفتی هوا را حفظ کنند.

برای محیط های خورنده:تأیید کنید که فرمولاسیون رزین و محافظت از سطح برای قرار گرفتن در معرض مواد شیمیایی خاص مناسب است. در مناطق ساحلی، بررسی کنید که اتصال دهنده ها و درزگیرها با مواد FRP سازگار هستند.

برای ایمنی آتش سوزی:هنگام استفاده از پانل‌های FRP در مجموعه‌های سقف یا دیوار دارای درجه حریق، بررسی کنید که رده‌بندی مقاوم در برابر شعله پانل و مجموعه کلی الزامات مقاومت در برابر آتش پروژه را برآورده می‌کند.

در حین نصب:از خم شدن یا پیچش بیش از حد پانل ها خودداری کنید. از ابزارهای برش و درزگیر مناسب در اتصالات استفاده کنید. برای جلوگیری از ترک خوردن و نشتی، توصیه های سازنده را برای فاصله بست و فاصله لبه ها دنبال کنید.

سناریوهای کاربردی

1.نوارهای روشنایی روز سقف با مساحت بزرگ برای کارخانه های صنعتی و انبارهای تدارکات، سازگار با سقف فولادی رنگی.

2.امکاناتی که نیاز به نور طبیعی دارند، مانند گلخانه های کشاورزی، نهالستان های گل، و سایت های پرورش آبزیان.

3.سقف های روشنایی روز برای ساختمان های عمومی، از جمله مکان های ورزشی، سوپرمارکت های بزرگ، و بازارها.

4.سیستم های پوششی نور روز برای محیط های خورنده، مانند کارخانه های شیمیایی و ساختمان های ساحلی.

سوالات متداول

1. چگونه FRP با پلی کربنات (PC) برای پانل های نور روز مقایسه می شود؟

پنل‌های FRP معمولاً به دلیل تقویت فیبر شیشه‌ای، نور نرم‌تر و پراکنده‌تری تولید می‌کنند، در حالی که ورق‌های PC تمایل به انتقال مستقیم نور بالاتری دارند و ممکن است نقاط داغ ایجاد کنند. FRP همچنین دارای ضریب انبساط حرارتی نزدیک‌تر به فولاد است که آن را با سقف‌های فلزی سازگارتر می‌کند. PC ممکن است سبک تر و مقاوم تر در برابر ضربه باشد، اما FRP اغلب در محیط های صنعتی خورنده ترجیح داده می شود.

2. همپوشانی و فاصله بست توصیه شده برای پانل های FRP راه راه چیست؟

همپوشانی و فاصله اتصال دهنده ها باید از مرجع طراحی 21CJ103-1 و الزامات مشخصات سقف فلزی پیروی کند. به عنوان یک راهنمای کلی، دورهای انتهایی باید حداقل 150 تا 200 میلی‌متر باشند و دورهای جانبی باید با همپوشانی توصیه‌شده پروفیل مطابقت داشته باشند. فاصله اتصال دهنده ها معمولاً 300-500 میلی متر است، اما باید از محاسبات بار باد خاص پروژه استفاده شود.

3. آیا می توان از پانل های نور روز FRP برای نورگیرهای اگزوز دود آتش استفاده کرد؟

پانل‌های FRP با تاخیر در شعله مناسب (کلاس B1، شاخص اکسیژن ≥30%) می‌توانند در سیستم‌های نورگیر خروجی آتش/دود زمانی که بر اساس استانداردهای مربوطه و مشخصات پروژه طراحی و نصب می‌شوند، استفاده شوند. مجموعه کلی نورگیر باید عملکرد آتش مورد نیاز را داشته باشد.

4. پنل های FRP چگونه باید در محل نگهداری شوند؟

پانل ها را به صورت صاف در یک منطقه خشک و سرپوشیده، دور از نور مستقیم خورشید و منابع گرما نگهداری کنید. از قرار دادن وزن بیش از حد در بالای پانل ها خودداری کنید. سطح را از خط و خش و مواد شیمیایی محافظت کنید. اگر به طور موقت در خارج از منزل نگهداری می شود، آن را با مواد غیر شفاف و قابل تنفس بپوشانید.

5. چه اطلاعاتی برای یک نقل قول مورد نیاز است؟

لطفاً نوع پروفیل، ضخامت، طول، رنگ، نیاز انتقال نور و اینکه آیا پانل ها برای کاربرد سقف یا دیوار هستند را ارائه دهید. همچنین محل پروژه و هرگونه شرایط محیطی خاص (به عنوان مثال، قرار گرفتن در معرض مواد شیمیایی، ساحلی) را مشخص کنید. این به تیم ما کمک می کند تا سیستم رزین مناسب و محافظت از سطح را توصیه کند.
