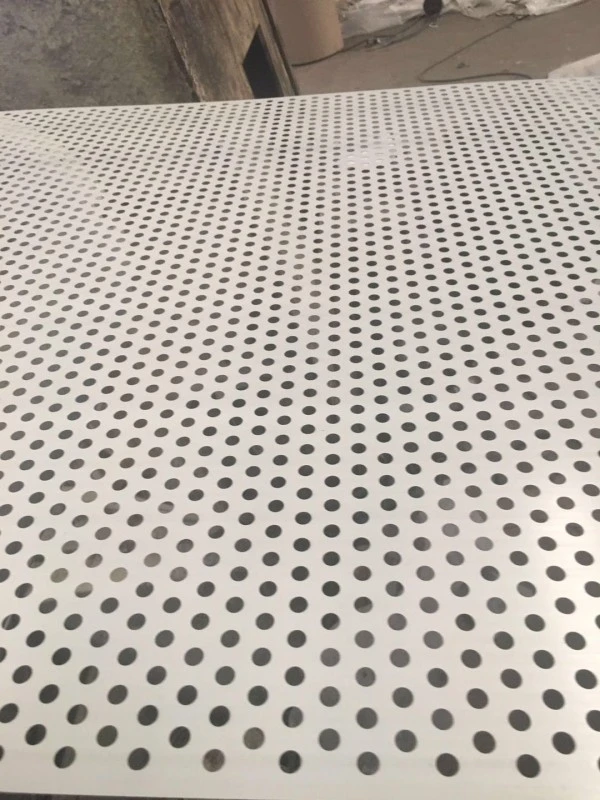

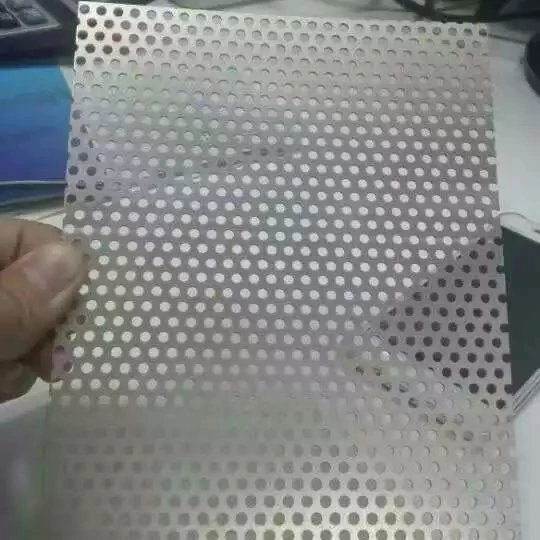

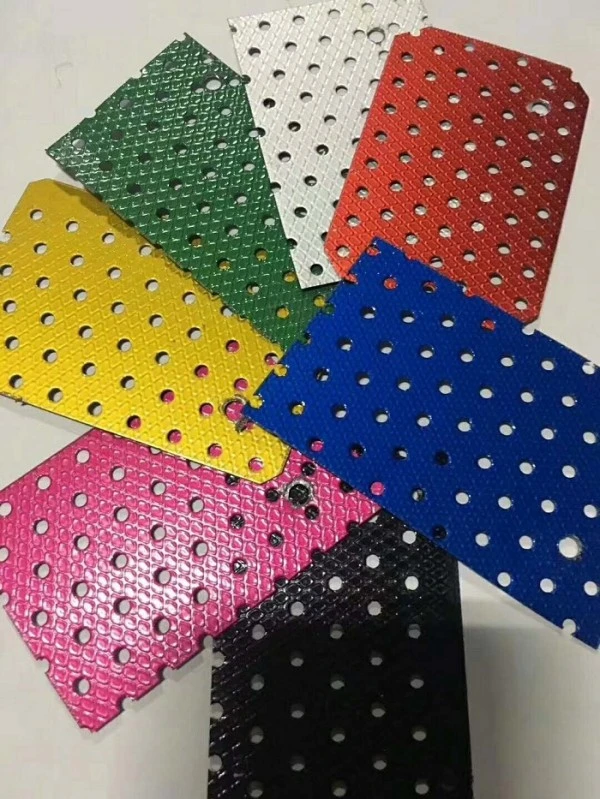

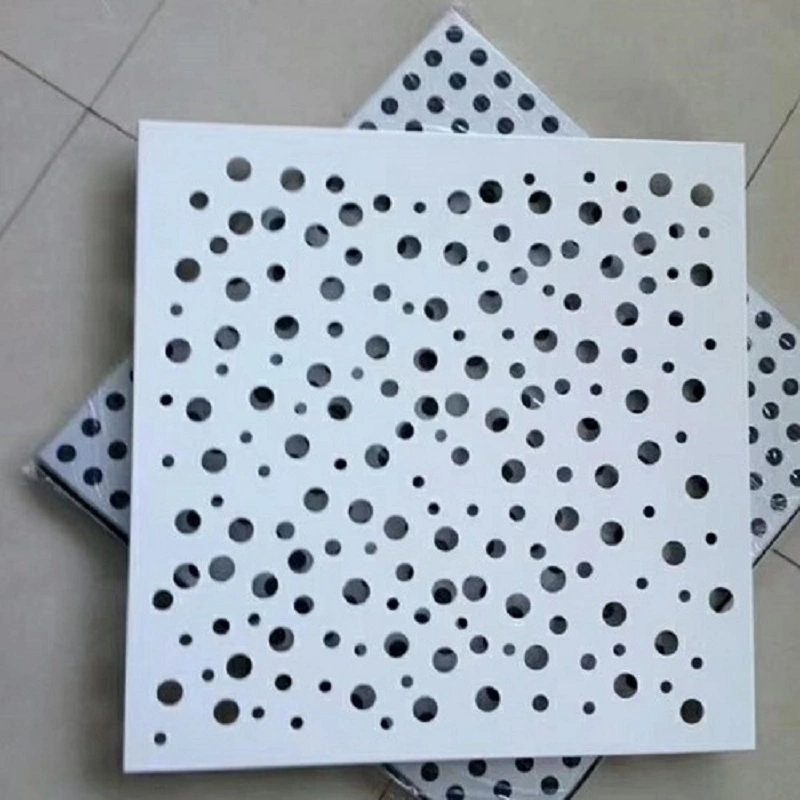

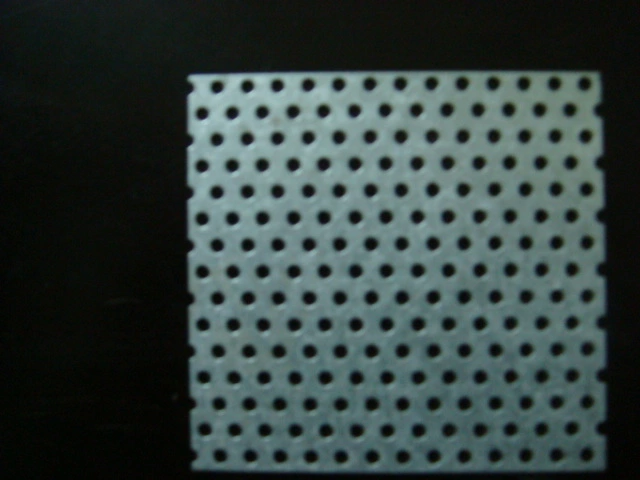

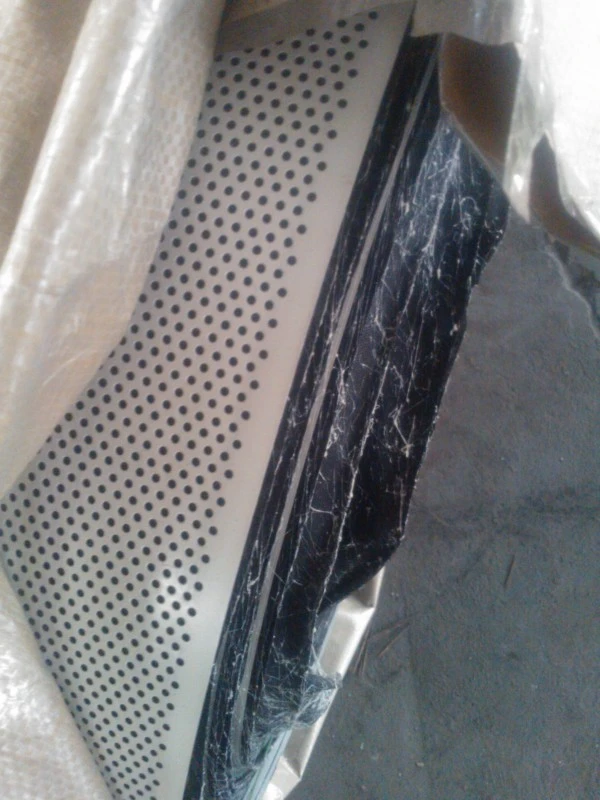

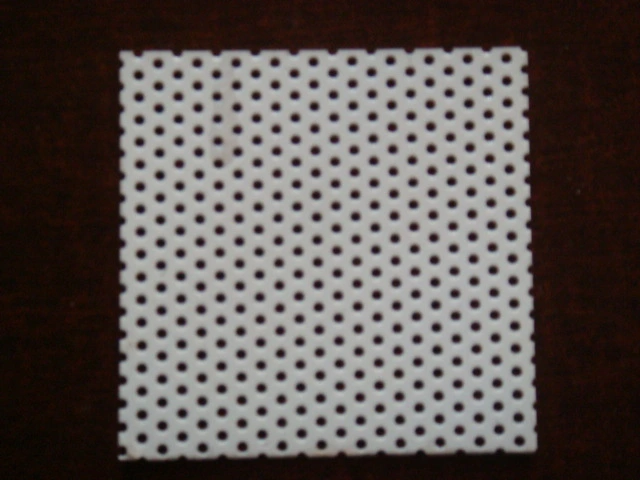

ورق فولادی سوراخ دار رنگی

ورق‌های فلزی سوراخ‌دار، که به پانل‌های سوراخ‌دار یا مش سوراخ‌دار نیز معروف هستند، با سوراخ کردن الگوهای سوراخ‌دار روی ورق‌های فلزی تولید می‌شوند.مصالح ساختمانی SENBOاین محصولات را برای کاربردهای معماری، صوتی و صنعتی با تمرکز بر دقت ابعادی و قابلیت ردیابی مواد عرضه می کند.

انتخاب مواد پایه به محیط عملیاتی و الزامات عملکرد بستگی دارد. معمولاً از سه گروه مواد استفاده می شود:

فولاد ضد زنگ 304:مقاومت در برابر خوردگی مناسب برای محیط های خارجی و محیط های تهاجمی شیمیایی را فراهم می کند. یک نمونه نماینده پس از 1000 ساعت آزمایش اسپری نمک تحت شرایط ASTM B117 زنگ زدگی نشان نداده است. عملکرد واقعی به پرداخت سطح و آماده سازی لبه بستگی دارد.

آلیاژ آلومینیوم (به عنوان مثال، 6061):چگالی کم (تقریباً 2.7 گرم بر سانتی‌متر مربع) همراه با استحکام خوب ارائه می‌دهد. این ماده را می توان آنودایز یا پودر پوشش داد تا دوام و ظاهر بیشتر سطح را افزایش دهد.

فولاد گالوانیزه یا رنگی Q235:یک گزینه اقتصادی برای استفاده عمومی معماری و صنعتی. حفاظت از سطح معمولاً از طریق گالوانیزه گرم و سپس پوشش پودری الکترواستاتیک حاصل می شود.

فرآیند تولید و محدوده ابعادی

تجهیزات پانچ CNC با سرعت بالا بیش از 20 الگوی سوراخ را تولید می کنند، از جمله شکل های گرد، مربع، شکاف دار، شش ضلعی، متقاطع، در مقیاس ماهی و شکوفه های آلو. این فرآیند امکان کنترل دقیق قطر سوراخ، فاصله و نسبت سطح باز را فراهم می کند.

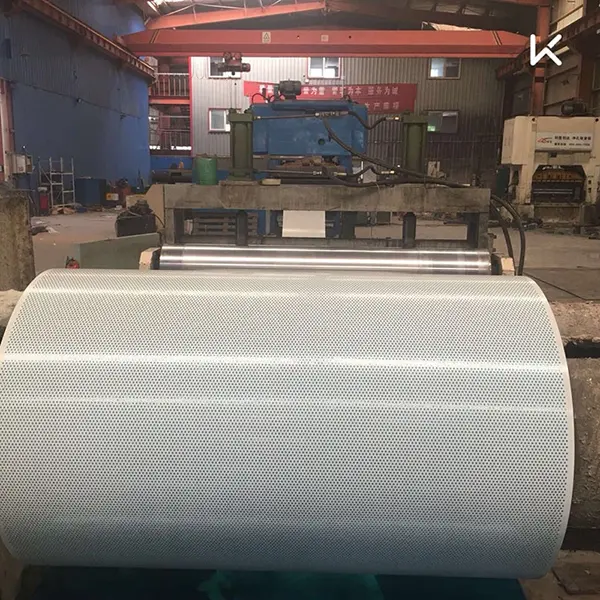

ورق های تخت را می توان در ضخامت های 0.1 میلی متر تا 15 میلی متر، با قطر سوراخ ها از 0.1 میلی متر تا 200 میلی متر تولید کرد. ورق های کویل دار در ضخامت های 0.2 میلی متر تا 1.5 میلی متر با حداکثر عرض 1250 میلی متر و قطر سوراخ ها از 0.5 میلی متر تا 10 میلی متر در دسترس هستند. برای کاربردهای معماری، ضخامت های رایج بین 0.5 میلی متر تا 2.0 میلی متر، با قطر سوراخ بین 3 میلی متر تا 20 میلی متر است. نسبت های سطح باز از 15٪ تا 60٪ معمولی است، و تحمل قطر سوراخ در ± 0.1 میلی متر کنترل می شود.

گزینه های درمان سطحی

ورق های آلیاژ آلومینیوم را می توان آنودایز کرد تا یک لایه اکسیدی سخت و متراکم ایجاد کند که مقاومت در برابر خوردگی و سختی سطح را بهبود می بخشد. پوشش پودری پوششی سازگار با محیط زیست با آب و هوای خوب و مقاومت شیمیایی ارائه می دهد. پوشش الکتروفورتیک پوششی یکنواخت با چسبندگی قوی ایجاد می کند.

ورق های فولادی معمولاً با گالوانیزه گرم و سپس پوشش پودری الکترواستاتیک با ضخامت پوشش معمولی حداقل 60 میکرومتر محافظت می شوند.

ویژگی های عملکرد اندازه گیری شده

1. عملکرد آکوستیک: مقادیر NRC از تست آزمایشگاهی

ورق های سوراخ شده در هنگام نصب با شکاف هوا یا مواد پشتی متخلخل به جذب صدا کمک می کنند. امواج صوتی که وارد سوراخ ها می شوند از طریق اصطکاک و اثرات چسبناک در سطوح باز کننده انرژی خود را از دست می دهند.

ضرایب جذب صدا در فرکانس‌های باند اکتاو مشخص طبق ASTM C423 برای یک مجموعه نماینده متشکل از یک پانل آلومینیومی سوراخ شش ضلعی با یک لایه پشتی متخلخل و یک حفره هوا اندازه‌گیری شد. ضریب کاهش نویز حاصل (NRC) برای آن پیکربندی آزمایش شده 0.8 یا بالاتر بود. NRC واقعی برای یک نصب خاص به ضخامت پانل، اندازه سوراخ، نرخ سوراخ، مواد پشتی، عمق حفره هوا و روش نصب بستگی دارد. گزارش های تست در صورت درخواست در دسترس هستند.

2. خواص مکانیکی و ظرفیت بار

عملکرد مکانیکی به مواد پایه، ضخامت و الگوی سوراخ بستگی دارد. ظرفیت بار سازه باید بر اساس استاندارد طراحی قابل اجرا بر اساس ضخامت پانل، هندسه سوراخ، فاصله نگهدارنده، دهانه و روش بست محاسبه شود. برای مرجع، یک پانل فولادی با ضخامت 3 میلی‌متر با سوراخ‌های مربعی (دیافراگم 10 میلی‌متر) و یک دهانه تکیه‌گاه مشخص تأیید شده است که از طریق محاسبات مهندسی، بار توزیع شده یکنواخت 5 کیلونیوتن بر متر مربع را تحمل می‌کند. یادداشت های محاسبه دقیق را می توان در صورت درخواست ارائه کرد.

پانل‌های با سوراخ‌های دایره‌ای (دریچه دیافراگم 20 میلی‌متر، 50 درصد سطح باز) هنگام آزمایش بر اساس ISO 5801 مقاومت جریان هوا 50 Pa یا کمتر را نشان می‌دهند.

مقاومت در برابر خوردگی از طریق آزمایش اسپری نمک تأیید می شود: یک نمونه فولاد ضد زنگ 304 پس از 1000 ساعت در هر ASTM B117 زنگ زدگی نشان نداد. فولاد گالوانیزه با گالوانیزه گرم و پوشش پودری پس از 500 ساعت تحت همان استاندارد، هیچ پوسته شدن یا زنگ زدگی نشان نداد. گزارش های آزمایشی موجود است.

3. دوام سطح و مقاومت در برابر آب و هوا

پانل های آلومینیومی آنودایز شده یا با پوشش پودری مقاومت بهتری در برابر خوردگی، سایش و قرار گرفتن در معرض اشعه ماوراء بنفش نشان می دهند. عملکرد هر عملیات سطحی را می توان با گزارش های آزمایش مربوطه که همراه با سفارش ارائه می شود تأیید کرد.

4. تجربه کاربردی در ساخت و ساز و حمل و نقل

پانل های سوراخ دار در موانع صوتی حمل و نقل استفاده می شوند که اغلب با مواد جاذب صدا در پشت صفحه سوراخ شده ترکیب می شوند. در ساختمان‌های عمومی مانند پایانه‌های فرودگاه، ایستگاه‌های راه‌آهن، استادیوم‌ها و مراکز نمایشگاهی، پنل‌ها کنترل صوتی را فراهم می‌کنند و در عین حال انعطاف‌پذیری طراحی بصری را فراهم می‌کنند.

نماهای معماری از الگوهای سوراخ برای ایجاد جلوه های نیمه شفاف و تغییرات نور و سایه استفاده می کنند. نمونه های مستند شامل نمای فلزی آپارتمان های آسمانی در فرانسه و کتابخانه آکادمی مرکزی هنرهای زیبا است. برای منابع و مستندات پروژه خاص، لطفاً با تیم ما تماس بگیرید.

مشخصات فنی و یادداشت های شواهد

پارامترهای زیر بر اساس تولید استاندارد و استانداردهای تست مربوطه است. در صورت لزوم، اسناد شواهد در صورت درخواست موجود است.

ویژگی های کلیدی و مزایای عملی

1. عملکرد آکوستیک تایید شده.NRC بالای 0.8 برای یک مجموعه آزمایش شده خاص تایید شده است. هنگامی که این پنل ها با پشتی و حفره هوای مناسب ترکیب می شوند، به کاهش سطح نویز در موانع ترافیکی و سیستم های صوتی معماری کمک می کنند.

2. انعطاف پذیری مواد.گزینه ها شامل فولاد ضد زنگ 304 برای مقاومت در برابر خوردگی، آلیاژ آلومینیوم برای کاربردهای تزئینی سبک و فولاد گالوانیزه برای استفاده عمومی اقتصادی است.

3. تنوع الگوی سوراخ.بیش از 20 الگو با قطر سوراخ قابل تنظیم و نسبت سطح باز برای دستیابی به شفافیت بصری، عملکرد صوتی و تهویه مطلوب در دسترس است.

4. پایان های مقاوم در برابر آب و هوا.پانل های آلومینیومی را می توان آنودایز یا پوشش پودری کرد. پانل های فولادی از گالوانیزه گرم و پوشش پودری استفاده می کنند. گزارش تست مقاومت در برابر پاشش نمک را می توان ارائه کرد.

5. محدوده کاربرد گسترده.مناسب برای درمان آکوستیک تزئینی در ساختمان های عمومی، موانع صوتی ترافیک، محافظ تجهیزات صنعتی و اجزای فیلتراسیون.

راهنمای انتخاب و نصب

برای کاربردهای صوتی:الگوی سوراخ و ناحیه باز را بر اساس محدوده فرکانس هدف انتخاب کنید. یک ماده پشتی متخلخل و یک شکاف هوا به طور قابل توجهی جذب را بهبود می بخشد. از داده های تست ASTM C423 برای راهنمایی استفاده کنید، اما عملکرد را برای مجموعه خاص خود تأیید کنید.

برای نمای بیرونی:برای مقاومت طولانی مدت در برابر خوردگی، فولاد ضد زنگ 304 یا آلومینیوم با پوشش پودری را انتخاب کنید. تأیید کنید که ضخامت و پروفیل پانل با الزامات بار باد محل پروژه مطابقت دارد.

برای فیلتراسیون صنعتی:قطر سوراخ، فاصله و ناحیه باز مورد نیاز را دقیقا مشخص کنید. کنترل تحمل ابعادی برای عملکرد ثابت فیلتر بسیار مهم است.

در حین نصب:پانل ها را با دقت کنترل کنید تا از خم شدن یا آسیب رساندن به لبه های سوراخ شده جلوگیری کنید. از بست های مناسب و قاب پشتیبانی استفاده کنید. برای مجموعه های صوتی، مطمئن شوید که مواد پشتی بدون شکاف یا فشرده سازی نصب شده است که می تواند عملکرد را کاهش دهد.

پشتیبانی ساخت سفارشی

ما نقشه های ارائه شده توسط مشتری را در قالب های رایج CAD (DXF، DWG) برای طرح بندی سوراخ سفارشی می پذیریم. تیم مهندسی ما قبل از تولید، هندسه سوراخ، فاصله لبه، منطقه باز و الزامات شکل دهی را بررسی می کند. بازرسی مقاله اول و گواهی مواد در صورت درخواست در دسترس است.

مناطق کاربردی معمولی

1.سیستم های مانع صوتی برای کنترل صدای ترافیک در امتداد بزرگراه ها، راه آهن ها و متروها.

2.دکوراسیون داخلی جاذب صدا برای ساختمان‌های عمومی بزرگ، از جمله پایانه‌های فرودگاه، ایستگاه‌های راه‌آهن پرسرعت، استادیوم‌ها و مراکز نمایشگاهی.

3.نماها، سقف ها و پارتیشن های معماری که جلوه های نور و سایه و طرح های بصری نیمه شفاف ایجاد می کنند.

4.پوشش های محافظ برای تجهیزات صنعتی، پانل های دفع گرما و توری بلندگو.

5.فیلتراسیون و غربالگری صنعتی برای ماشین آلات شیمیایی، تجهیزات دارویی و ماشین آلات پردازش مواد غذایی.

سوالات متداول

1. چگونه باید اندازه سوراخ و فضای باز برای سقف آکوستیک انتخاب شود؟

انتخاب بستگی به محدوده فرکانس هدف و مواد پشتیبان دارد. برای جذب کلی محدوده گفتار، یک منطقه باز 20-30٪ با قطر سوراخ 3-6 میلی متر رایج است. پشتی متخلخل ضخیم تر و حفره هوای عمیق تر جذب فرکانس پایین را بهبود می بخشد. توصیه می کنیم برای فضاهای بحرانی یک مجموعه نماینده آزمایش کنید یا با متخصص آکوستیک مشورت کنید.

2. تفاوت بین ورق های فلزی سوراخ دار و ورق های فلزی منبسط شده چیست؟

ورق های سوراخ شده از فلز جامد پانچ می شوند و یک الگوی سوراخ تمیز و یکنواخت با درجه دقت بالایی باقی می گذارند. فلز منبسط شده شکاف و کشیده می شود و شبکه ای با دهانه های الماسی شکل و سطح بافتی ایجاد می کند. ورق های سوراخ دار معمولاً صافی بهتر و طیف وسیع تری از الگوهای تزئینی را ارائه می دهند، در حالی که فلز منبسط شده اغلب برای کاربردهای صنعتی خاص سبک تر و ارزان تر است.

3. آیا می توان ورق های فلزی سوراخ دار را پس از پانچ خم کرد یا تشکیل داد؟

بله، اما میزان آن به مواد، ضخامت و الگوی سوراخ بستگی دارد. الگوهای بسیار باز شکل پذیری را کاهش می دهند. در صورت نیاز به شکل دهی، طرح پانچ باید طوری طراحی شود که از فشار بیش از حد در لبه های سوراخ جلوگیری شود. در مورد الزامات شکل‌دهی با تیم مهندسی ما در مرحله طراحی بحث کنید.

4. کدام متریال را برای اجرای نمای ساحلی انتخاب کنم؟

برای محیط های ساحلی، فولاد ضد زنگ یا آلیاژ آلومینیوم 304 با روکش مناسب آنودایز یا پوشش پودری معمولاً توصیه می شود. فولاد ضد زنگ بالاترین مقاومت در برابر خوردگی را ارائه می دهد، در حالی که آلومینیوم سبک تر است. از فولاد گالوانیزه استاندارد خودداری کنید مگر اینکه دارای پوشش های محافظ اضافی مناسب برای شرایط خاص باشد.

5. آیا یک ناحیه باز بالاتر همیشه جذب صدا را بهتر می کند؟

نه لزوما. در حالی که یک منطقه باز بالاتر اجازه می دهد تا صدای بیشتری به مواد پشتی برسد، یک محدوده بهینه وجود دارد. بالاتر از یک آستانه مشخص، جرم و سفتی پانل کاهش می یابد که می تواند عملکرد فرکانس پایین را کاهش دهد. برهمکنش بین ناحیه باز، قطر سوراخ، مواد پشتی و عمق حفره، جذب کلی را تعیین می کند. آزمایش یا شبیه سازی برای نتایج دقیق توصیه می شود.
