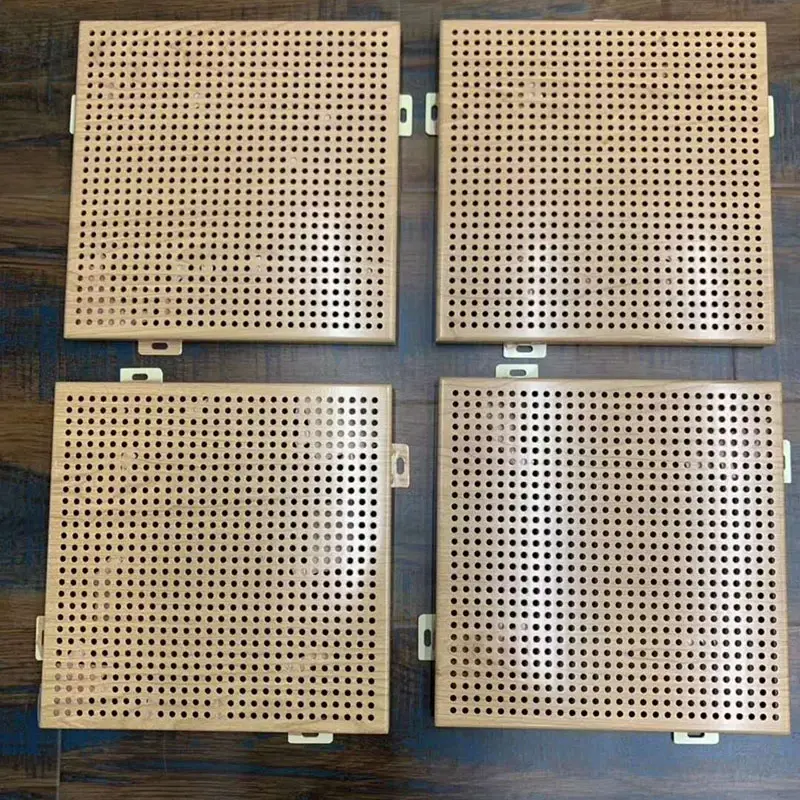

پانل های سوراخ دار Alu-Mg-Mn از آلیاژ آلومینیوم-منیزیم-منگنز سری AA3004 (AlMg1Mn1) با استفاده از تجهیزات پانچ دقیق با سرعت بالا تولید می شوند.مصالح ساختمانی SENBOاین پانلها را برای کاربردهای معماری که هم به عملکرد صوتی و هم جذابیت بصری نیاز دارند، مانند پایانههای فرودگاه، ایستگاههای راهآهن پرسرعت، مکانهای ورزشی و مراکز نمایشگاهی عرضه میکند.
این آلیاژ تقریباً شامل 1.0٪ - 1.5٪ منگنز و 0.8٪ - 1.3٪ منیزیم است که تعادل آن آلومینیوم است. این ترکیب ترکیبی از چگالی کم و استحکام مکانیکی خوب را فراهم می کند. فلز پایه غیر قابل احتراق است و پانل های تشکیل شده انعطاف پذیری طراحی را برای سطوح منحنی یا مسطح ارائه می دهند.
فضاهای بزرگ با سطوح سخت اغلب از طنین و اکو بیش از حد رنج می برند. پانل های سوراخ دار Al-Mg-Mn را می توان با مواد جاذب صدا مانند پارچه آکوستیک یا پشم شیشه ترکیب کرد تا مجموعه ای را تشکیل دهد که جذب صدا را بهبود می بخشد. در پیکربندی های بهینه، سیستم ترکیبی می تواند در شرایط آزمایشگاهی خاص به ضریب جذب صدا بالای 0.9 دست یابد.
عملکرد آکوستیک واقعی به نرخ سوراخ پانل، قطر سوراخ، نوع و ضخامت مواد پشتی، عمق حفره هوا و روش نصب بستگی دارد. گزارش های آزمایشی برای پیکربندی های نماینده در صورت درخواست در دسترس است.
به عنوان مثال، یک سیستم صوتی با استفاده از پانلهای Al-Mg-Mn سوراخدار با پنبه جاذب صدا و پارچه آکوستیک در ورزشگاه شهرستان Zongyang برای رفع مشکلات اکو نصب شد. در ورزشگاه المپیک ورزشی پارک Linyi، پانلهای سوراخدار با عایق پشم شیشه در پشت بام جفت شدند تا صدا کاهش یابد. این پروژه ها کاربردهای معمولی را نشان می دهند، اما عملکرد خاص باید برای هر طراحی تأیید شود.
چگالی آلیاژ آلومینیوم- منیزیم- منگنز تقریباً 2.75 گرم بر سانتی متر مکعب است که تقریباً یک سوم فولاد است. این امر باعث کاهش بار سازه ای در هنگام استفاده در سقف های با دهانه بلند یا سقف های کاذب می شود. AA3004 در حالت H36/H46 به استحکام کششی 240-285 مگاپاسکال، استحکام تسلیم حداقل 190 مگاپاسکال، و ازدیاد طول حداقل 3 درصد، استحکام متعادل کننده با شکل پذیری را به دست می آورد.
خود بستر فلزی غیر قابل احتراق است. طبقه بندی آتش مجموعه کامل پانل به ساختار پانل، پوشش، پیکربندی سوراخ، و هر گونه مواد پشتیبان بستگی دارد و باید توسط گزارش آزمایش قابل تأیید تأیید شود. برای پروژه هایی که نیاز به درجه بندی آتش مشخص دارند، می توانیم اسنادی را از آزمایشگاه های معتبر ارائه کنیم.
سطح آلومینیوم به طور طبیعی یک لایه اکسید متراکم را تشکیل می دهد که مقاومت در برابر خوردگی خود محافظتی را در برابر اسیدهای ملایم و قلیاها ایجاد می کند. عمر مورد انتظار به درجه آلیاژ، سیستم پوشش، کیفیت نصب و قرار گرفتن در معرض محیط بستگی دارد. برای پروژه هایی با اهداف دوام تعریف شده، انتخاب مواد و پوشش باید بر اساس محیط خاص باشد.
جدول زیر مشخصات معمولی را فهرست می کند. سفارشی سازی برای قطر سوراخ، الگو، نرخ سوراخ، شکل پروفیل و رنگ پوشش در دسترس است.
| شاخص عملکرد | پارامتر/مشخصات | یادداشت ها |
|---|---|---|
| درجه مواد پایه | AA3004 (AlMg1Mn1) | آلیاژ Al-Mg-Mn |
| ضخامت استاندارد | 0.5-1.2 میلی متر | بر اساس نیازهای دهانه و آکوستیک انتخاب شده است |
| پروفایل های رایج | YX15-225-900، YX35-200-800، و غیره. | چندین گزینه نمایه در دسترس است |
| میزان سوراخ شدن | <30٪ (قابل تنظیم) | قابل تنظیم با توجه به طراحی آکوستیک |
| قطر سوراخ استاندارد | Φ2.0 میلی متر، Φ2.5 میلی متر، Φ3.0 میلی متر | قطرهای سفارشی موجود است |
| استحکام کششی | 240-285 مگاپاسکال | خلق و خوی AA3004 H36/H46 |
| قدرت تسلیم | ≥190 مگاپاسکال | خلق و خوی AA3004 H36/H46 |
| ضریب جذب صدا | ≥0.9 (مجموعه کامپوزیت) | هنگامی که با پشتیبان صوتی ترکیب می شود. شرایط آزمون اعمال می شود |
| رتبه بندی آتش | بستر فلزی غیر قابل احتراق | طبقه بندی مونتاژ بر اساس آزمون قابل اجرا |
| عمر خدمات طراحی | خاص پروژه | بستگی به آلیاژ، پوشش و محیط دارد |
1. کنترل صوتی موثر در فضاهای بزرگ.هنگامی که به عنوان بخشی از یک مجموعه جاذب صدا استفاده می شود، پانل ها به کاهش پژواک و طنین کمک می کنند. عملکرد به مواد پشتیبان و جزئیات نصب بستگی دارد.
2. سبک وزن با استحکام کافی.چگالی کم بار ساختاری را کاهش می دهد، در حالی که استحکام کششی بالاتر از 240 مگاپاسکال از کاربردهای طولانی بدون انحراف بیش از حد پشتیبانی می کند.
3. مقاومت در برابر خوردگی و طول عمر.لایه اکسید طبیعی و پوشش اختیاری PVDF مقاومت در برابر هوا و قرار گرفتن در معرض مواد شیمیایی ملایم را ایجاد می کند. عمر مفید واقعی به شرایط محیطی و نگهداری بستگی دارد.

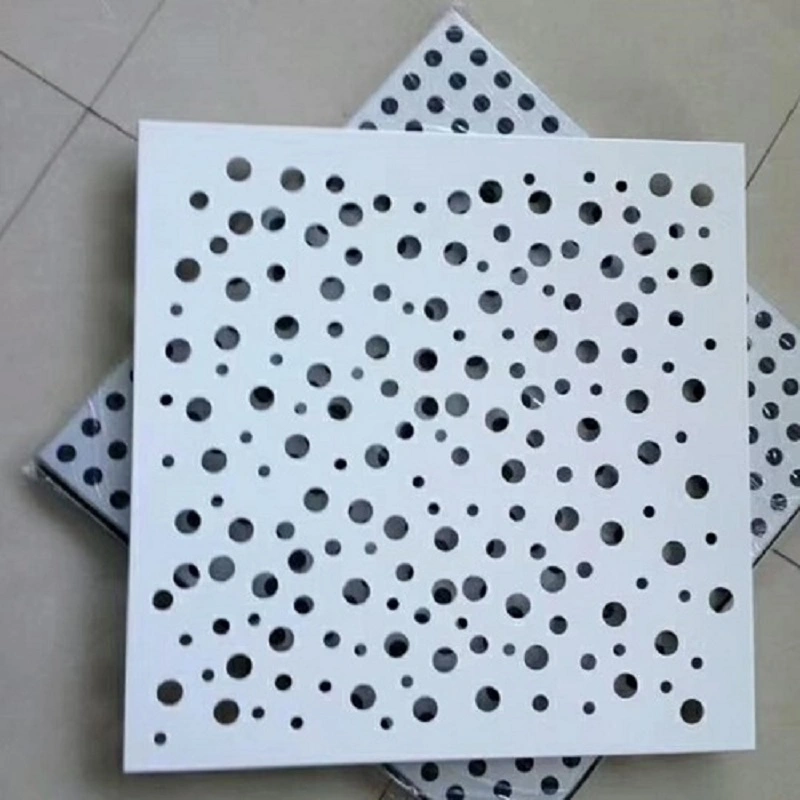

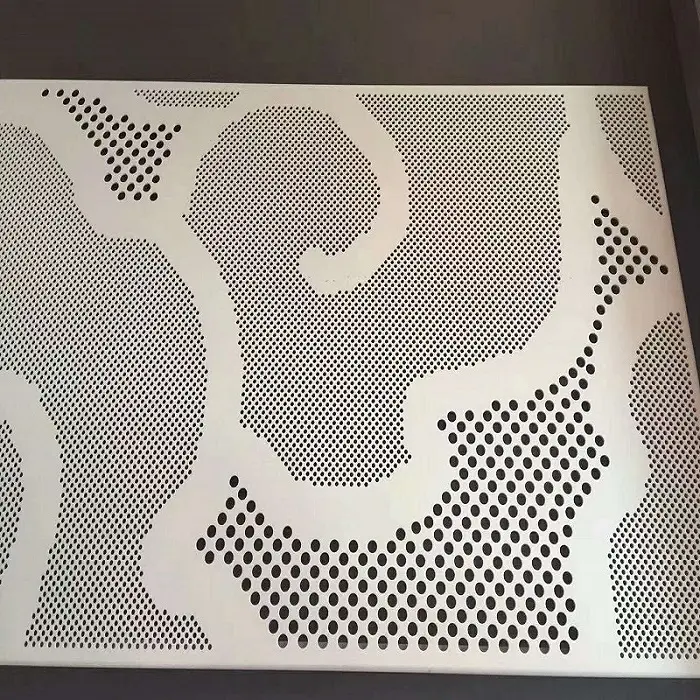

4. انعطاف پذیری طراحی.الگوی سوراخ، قطر سوراخ، ناحیه باز، شکل پروفیل و رنگ را می توان برای برآوردن نیازهای معماری و آکوستیک سفارشی کرد.
5. مواد قابل بازیافت.آلیاژ آلومینیوم در پایان عمر مفید خود کاملاً قابل بازیافت است و با روشهای ساختمانی پایدار مطابقت دارد.
برای طراحی آکوستیک:زمان طنین هدف و جذب مورد نیاز را تعیین کنید. نرخ سوراخ مناسب را انتخاب کنید و با پارچه آکوستیک یا پنبه جاذب صدا ترکیب کنید. یک حفره هوا در پشت پانل می تواند عملکرد فرکانس پایین را بهبود بخشد.
برای مناطق دارای درجه آتش سوزی:درجه آتش مورد نیاز را تأیید کنید و اطمینان حاصل کنید که مونتاژ کامل، از جمله هرگونه مواد پشتیبان، مطابق با کدهای محلی است. پانل فلزی به خودی خود غیر قابل احتراق است، اما مواد اضافه شده ممکن است بر امتیاز کلی تأثیر بگذارد.
برای محیط های بیرونی یا با رطوبت بالا:یک سیستم پوشش مناسب مانند PVDF را برای افزایش مقاومت در برابر آب و هوا انتخاب کنید. در حین نصب اتصالات و لبه ها را به خوبی ببندید تا از نفوذ رطوبت جلوگیری شود.
در حین نصب:برای جلوگیری از خم شدن یا خراشیدگی سطح سوراخ شده از روش های بلند کردن مناسب استفاده کنید. الگوی بست مشخص شده را دنبال کنید و از تراز مناسب برای ظاهری تمیز اطمینان حاصل کنید.
1.سیستم های سقف و دیوار جاذب صدا برای مکان های ورزشی مانند استادیوم ها و ناتو.
2.تاسیسات تزئینی آکوستیک برای مراکز حمل و نقل، از جمله پایانه های فرودگاه، ایستگاه های قطار سریع السیر، و ایستگاه های مترو.
3.ساختمانهای عمومی با الزامات صوتی خاص، مانند مراکز کنفرانس، مراکز نمایشگاهی و تئاتر.
4.راه حل های کاهش نویز برای کارخانه های صنعتی و اتاق های تجهیزات.
پانل های Al-Mg-Mn سبک تر از پانل های فولادی با ضخامت یکسان هستند و بار ساختاری را کاهش می دهند و نصب را ساده می کنند. آنها همچنین مقاومت در برابر خوردگی طبیعی از لایه اکسید را ارائه می دهند، در حالی که پانل های فولادی نیاز به گالوانیزه یا پوشش دارند. شکل پذیری آلیاژ آن را برای اشکال منحنی یا پیچیده مناسب می کند.
برای مکان های بزرگ، نرخ سوراخ بین 15٪ تا 30٪ رایج است، اما مقدار بهینه به محدوده فرکانس هدف و مواد پشتیبان بستگی دارد. یک مشاور آکوستیک می تواند توصیه های خاصی را بر اساس حجم اتاق و استفاده مورد نظر ارائه دهد.
خیر. مقدار گزارش شده 0.9 یا بالاتر به مجموعه کامل، از جمله پانل سوراخ شده، جاذب متخلخل (به عنوان مثال، پشم شیشه)، و هر حفره هوا اشاره دارد. پانل به تنهایی جذب محدودی دارد. ما توصیه می کنیم یک مجمع نماینده را برای پروژه های حیاتی آزمایش کنید.
AA3004 به دلیل استحکام بالاتر و مقاومت در برابر خوردگی خوب معمولاً برای کاربردهای سقف و نما خارجی مشخص می شود. AA3003 ممکن است برای کاربردهای داخلی کمتر مورد استفاده قرار گیرد. با مهندس پروژه تأیید کنید که کدام درجه با الزامات ساختاری و دوام مطابقت دارد.
ضخامت پانل هم بر سختی سازه و هم بر وزن تأثیر می گذارد. برای سقف های کاذب، ضخامت 0.8-1.0 میلی متر اغلب برای دهانه های متوسط استفاده می شود، در حالی که دهانه های بزرگتر یا بارهای بالاتر ممکن است به 1.2 میلی متر نیاز داشته باشد. جداول دهانه سازنده و بار مورد نیاز پروژه باید انتخاب را هدایت کند.

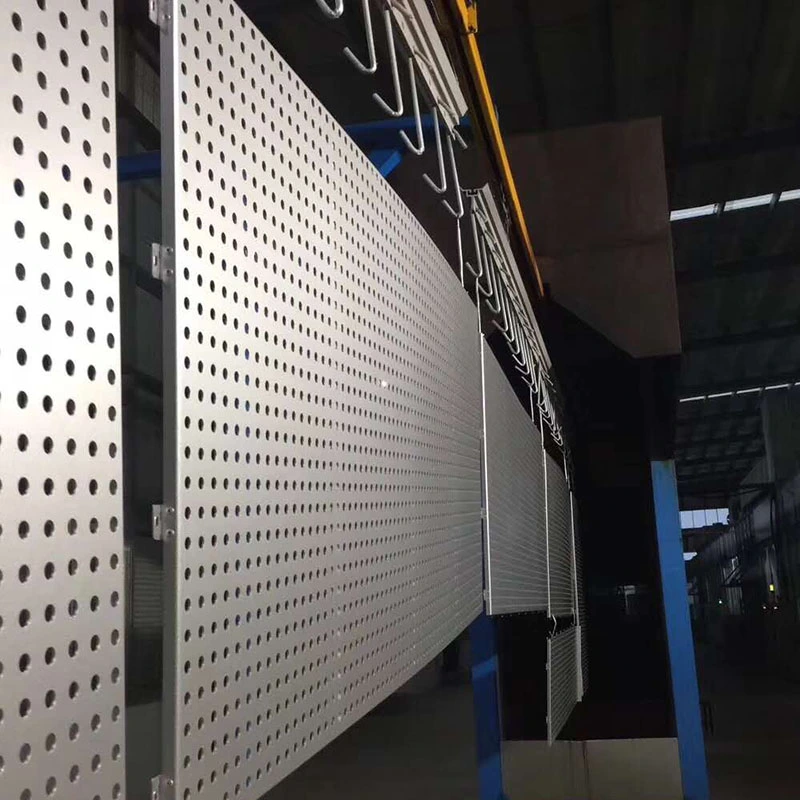

Tianjin SENBO Building Materials Technology Co. Ltd. تولید کننده پانل های سوراخ دار Al-Mg-Mn، پانل های کامپوزیت پشم سنگ سوراخ دار، پانل های دیواری اتاق تمیز مدولار و سایر محصولات پوشش فلزی است. پایگاه تولید ما در منطقه توسعه اقتصادی جینگهای، تیانجین، چین، مجهز به خطوط تولید خودکار و فرآیند بازرسی کیفیت چهار مرحله ای واقع شده است. برای اطلاعات بیشتر در مورد کارخانه، گواهینامه ها، قابلیت های آزمایش و منابع پروژه، لطفاً از ما دیدن فرمایید.درباره ماصفحه یابا تیم مهندسی ما تماس بگیرید.
