پانل کامپوزیت پشم سنگ سوراخ دار یک ساندویچ پانل با روکش فلزی است که هسته پشم سنگ را با ورق روکش سوراخ دار ترکیب می کند.مصالح ساختمانی SENBOاین محصول را برای کاربردهایی که جذب صوتی و ایمنی آتش باید با هم بررسی شوند، مانند مکان های عمومی، کارخانه های صنعتی و اتاق های تجهیزات، عرضه می کند.

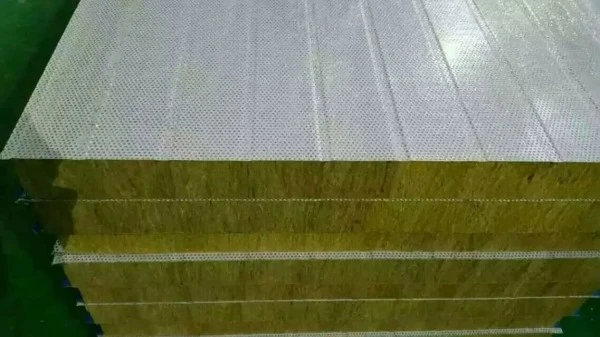

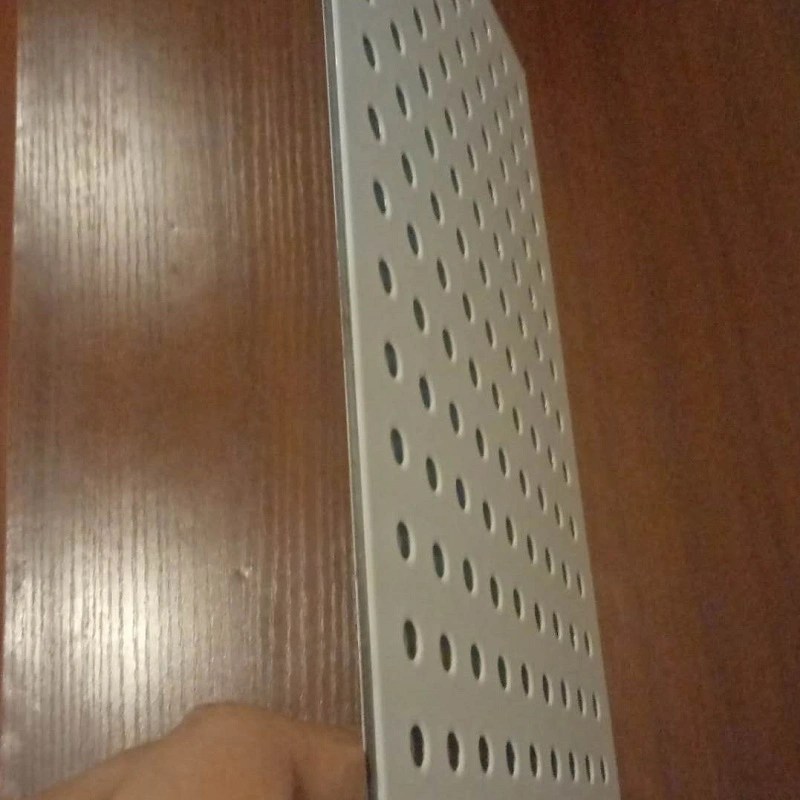

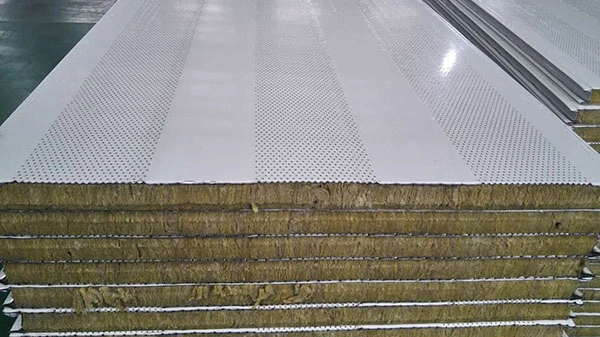

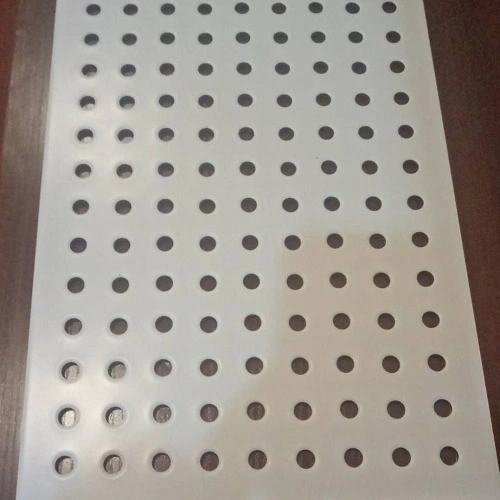

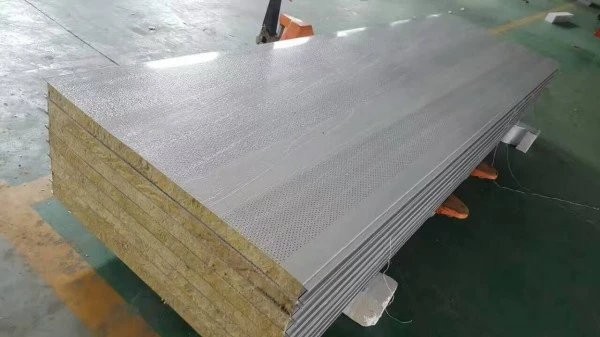

این پانل از یک هسته پشم سنگ تشکیل شده است که بین دو روکش فلزی با استفاده از یک عامل فوم پلی اورتان با استحکام بالا متصل شده است. ورق بیرونی با تجهیزات دقیق سوراخ شده است تا اندازه های دیافراگم خاص و مناطق باز ایجاد شود. ورق پشتی داخلی جامد است و پشتیبانی ساختاری را فراهم می کند. امواج صوتی از طریق سوراخ ها وارد می شوند و توسط الیاف پشم سنگ جذب می شوند و انرژی صوتی را از طریق اصطکاک و اثرات چسبناک به گرما تبدیل می کنند.
هسته پشم سنگ دارای چگالی 80-120 کیلوگرم بر مترمکعب است، با جهت گیری فیبر عمود بر سطح پانل. مواد روکش معمولاً فولادی با پوشش رنگی یا فولاد گالوانیزه با ضخامت 0.4-0.8 میلی متر و سفارشی سازی در دسترس هستند. الگوهای سوراخ و قطر سوراخ را می توان برای برآورده کردن الزامات طراحی آکوستیک خاص تنظیم کرد.
این محصول با GB/T 23932 (ساندویچ پانل های پشم سنگ با روکش فلزی برای مصارف ساختمانی) و JC/T 869 (پشم سنگ با روکش فلزی و ساندویچ پانل پشم سرباره) مطابقت دارد. این استانداردها الزامات اساسی برای کیفیت مواد و ساخت پانل را تعریف می کنند.
مکانیسم جذب صدا به روکش سوراخ شده و هسته پشم سنگ متخلخل متکی است. هنگامی که نرخ سوراخ بیش از 20٪ باشد، افزایش بیشتر تأثیر محدودی بر جذب دارد و عملکرد عمدتاً به خود پشم سنگ بستگی دارد.
اندازه گیری با استفاده از روش لوله امپدانس (ISO 10534-2) و روش اتاق طنین (ISO 354) نشان می دهد که ضریب کاهش نویز (NRC) ساختار فلز سوراخ شده و پشم سنگ می تواند از 0.8 تجاوز کند. تنظیمات با کارایی بالا در شرایط آزمایشگاهی به 0.90-0.95 رسیده است. عملکرد واقعی به پیکربندی پانل خاص، روش نصب و وجود هر حفره هوا در پشت پانل بستگی دارد.
هسته پشم سنگ یک ماده فیبری غیر آلی با درجه بندی کلاس A (غیر قابل احتراق) است. یکپارچگی ساختاری را در دمای بالای 1000 درجه سانتیگراد حفظ می کند. این پانل برای ساختمان های عمومی با الزامات ایمنی آتش سوزی مناسب است. هسته پشم سنگ همچنین دارای رسانایی حرارتی 0.035-0.043 W/(m·K) است که علاوه بر جذب صدا، عایق حرارتی را نیز فراهم می کند.
آبگریزی هسته پشم سنگ حداقل 98 درصد و میزان رطوبت آن 0.5 درصد یا کمتر است. این ویژگی ها به پانل کمک می کند تا در طول عمر خود در برابر رطوبت، قالب، پوسیدگی و آسیب حشرات مقاومت کند.
پارامترهای زیر بر اساس تولید استاندارد و استانداردهای تست مربوطه است. گزارش های تست در صورت درخواست در دسترس هستند.
| شاخص عملکرد | پارامتر/مشخصات | یادداشت ها / مبنای استاندارد |
|---|---|---|
| مواد روبرو | فولاد با روکش رنگی / فولاد گالوانیزه / فولاد با پوشش Al-Zn | ضخامت 0.4-0.8 میلی متر، قابل تنظیم |
| مواد اصلی | پشم سنگ (نوع غیر آلی همگن) | چگالی 80-120 کیلوگرم بر متر مکعب |
| ضخامت هسته | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 میلی متر | قابل تنظیم |
| نرخ سوراخ شدن پانل | ≥20٪ (توصیه می شود) | بالای 20% اثر بر جذب جزئی می شود |
| قطر سوراخ مشترک | قابل تنظیم | الگو و قطر طراحی شده در هر پروژه |
| عرض موثر | 450-1000 میلی متر (بر اساس نوع پانل متفاوت است) | به عنوان مثال، مدل 950، مدل 1150 |
| رتبه بندی آتش | کلاس A (غیر قابل احتراق) | مطابق با استانداردهای مربوطه |
| هدایت حرارتی | 0.035–0.043 W/(m·K) | هسته پشم سنگ |
| ضریب کاهش نویز (NRC) | ≥0.8 (معمولی)؛ تا 0.90-0.95 برای تنظیمات بهینه شده | اندازه گیری بر اساس ISO 354 / ISO 10534-2 |
| حد مقاومت در برابر آتش | ≥1000 درجه سانتیگراد | خاصیت مواد اصلی |
| آب گریزی | ≥98٪ | |
| استانداردهای اجرایی | GB/T 23932, JC/T 869 | ساندویچ پانل پشم سنگ با روکش فلزی |
1. تایید شده جذب صوتی.NRC در پیکربندیهای معمولی از 0.8 بیشتر است و در مجموعههای بهینهشده میتواند به 0.95 برسد. این پنل را برای کاهش اکو و نویز در فضاهای صنعتی و عمومی مناسب می کند.
2. کلاس A ایمنی آتش نشانی.هسته پشم سنگ غیر قابل احتراق است و پایداری بالای 1000 درجه سانتیگراد را حفظ می کند و به ایمنی آتش در ساختمان های عمومی کمک می کند.
3. عایق حرارتی ترکیبی.رسانایی حرارتی 0.035-0.043 W/(m·K) به این معنی است که پانل هر دو عملکرد صوتی و حرارتی را انجام می دهد و نیاز به لایه های عایق جداگانه را کاهش می دهد.
4. مقاومت در برابر رطوبت و قالب.این پنل با آب گریزی حداقل 98 درصد در برابر رطوبت، کپک، پوسیدگی و آسیب حشرات مقاومت می کند و از استفاده طولانی مدت در آب و هوای مختلف پشتیبانی می کند.
5. لمینیت کارخانه برای کیفیت ثابت.هسته و روکش ها با استفاده از تجهیزات خودکار متصل می شوند و از استحکام باند و استحکام پانل در مقایسه با لمینیت در محل اطمینان حاصل می کنند.
برای طراحی آکوستیک:الگوی سوراخ، قطر سوراخ و ناحیه باز را بر اساس محدوده فرکانس هدف مشخص کنید. یک حفره هوا در پشت پانل می تواند جذب فرکانس پایین را بهبود بخشد. برای نتایج مطلوب با یک متخصص آکوستیک مشورت کنید.
برای مجموعه های دارای درجه آتش:اطمینان حاصل کنید که پیکربندی پانل با مقاومت لازم در برابر آتش مطابقت دارد و تمام اجزای پشتیبانی با طرح ایمنی آتش سازگاری دارند.
برای مناطق با رطوبت بالا:اطمینان حاصل کنید که لبه ها و اتصالات پانل در حین نصب به درستی آب بندی شده اند تا از نفوذ رطوبت جلوگیری شود. هسته آبگریز مقاومت ایجاد می کند، اما جزئیات مناسب هنوز ضروری است.
در حین نصب:پانل ها را با احتیاط کنترل کنید تا از آسیب به روکش سوراخ شده جلوگیری کنید. توصیه های سازنده را برای بستن و درمان مفصل دنبال کنید. سطح را از خط و خش و ضربه محافظت کنید.
1.ساختمانهای عمومی با الزامات دوگانه آکوستیک و ایمنی آتشسوزی، مانند مکانهای ورزشی، تئاتر، و سالنهای کنسرت.
2.کارخانه ها و اتاق های تجهیزات صنعتی که در آن ها کاهش صدا مورد نیاز است.
3.فضاهای حساس از نظر آکوستیک مانند کتابخانه ها، اتاق های کنفرانس و استودیوهای ضبط.
4.سیستم های سقف و دیوار جذب صدا برای مراکز حمل و نقل، از جمله پایانه های فرودگاه و ایستگاه های راه آهن پرسرعت.
هنگامی که نرخ سوراخ کمتر از 20٪ باشد، افزایش آن با اجازه دادن به امواج صوتی بیشتر به هسته پشم سنگ، جذب صدا را بهبود می بخشد. بیش از 20٪، اثر جزئی می شود، و جذب در درجه اول به چگالی و ضخامت پشم سنگ و همچنین پیکربندی نصب بستگی دارد.
پانل ها در درجه اول برای استفاده داخلی طراحی شده اند. برای کاربردهای بیرونی، مواد روکش و پوشش باید برای هوازدگی در فضای باز انتخاب شوند و لبه ها و اتصالات پانل به محافظت بیشتری در برابر رطوبت نیاز دارند. برای مشخصات بیرونی خاص با سازنده مشورت کنید.
روش لوله امپدانس (ISO 10534-2) میزان جذب صدا را در شرایط عادی اندازه گیری می کند و برای مقایسه مواد مناسب است. روش اتاق طنین (ISO 354) جذب را در شرایط میدان پراکنده اندازه گیری می کند که عملکرد واقعی اتاق را بهتر نشان می دهد. هر دو روش برای ارزیابی ویژگی های صوتی پانل استفاده می شود.
از یک برس نرم یا جاروبرقی با اتصال برس برای حذف گرد و غبار از سوراخ ها استفاده کنید. از استفاده از پاک کننده های آب یا مایع روی سطح سوراخ شده خودداری کنید، مگر اینکه پانل مخصوص تمیز کردن مرطوب باشد. روکش بدون سوراخ را می توان با یک شوینده ملایم پاک کرد.
لطفاً ضخامت پانل، مواد روکش، نرخ سوراخ و الگوی، تراکم هسته، NRC مورد نیاز، و اینکه آیا پانل ها روی دیوارها یا سقف ها استفاده خواهند شد را ارائه دهید. همچنین مکان پروژه و هر نوع درجه بندی آتش یا مقاومت در برابر رطوبت را در نظر بگیرید.
Tianjin SENBO Building Materials Technology Co. Ltd. تولید کننده پانل های کامپوزیت پشم سنگ سوراخ دار، پانل های دیواری اتاق تمیز مدولار، پانل های اتاق تمیز و سایر محصولات پاکت فلزی است. پایگاه تولید ما در منطقه توسعه اقتصادی جینگهای، تیانجین، چین، مجهز به خطوط تولید خودکار و فرآیند بازرسی کیفیت چهار مرحله ای واقع شده است. برای اطلاعات بیشتر در مورد کارخانه، گواهینامه ها، قابلیت های آزمایش و منابع پروژه، لطفاً از ما دیدن فرمایید.درباره ماصفحه یابا تیم مهندسی ما تماس بگیرید.
