پانل های اتاق تمیز استنلس استیل که به عنوان پانل های تصفیه نیز شناخته می شوند، پانل هایی با ساختار ساندویچی هستند که از طریق فرآیند کامپوزیت تولید می شوند.مصالح ساختمانی SENBOاین پانل ها را برای محیط های کنترل شده در صنایع دارویی، پزشکی، الکترونیک و مواد غذایی با تمرکز بر سازگاری مواد و عملکرد طولانی مدت عرضه می کند.
پانل ها از مواد روکش فلزی و یک هسته کاربردی تشکیل شده اند. گزینه های روکش شامل فولاد با پوشش رنگی، فولاد ضد زنگ، آلیاژ آلومینیوم و آلیاژ تیتانیوم روی، با ضخامت معمولی 0.4-0.8 میلی متر است. پوشش های سطح شامل PE (پلی استر)، PVDF (فلوروکربن) و HDP (پلی استر با دوام بالا) است. مواد روکش برای دستیابی به ضریب بازتاب نور 0.6-0.8 طراحی شده اند که به حفظ شرایط روشنایی ثابت در اتاق تمیز کمک می کند.

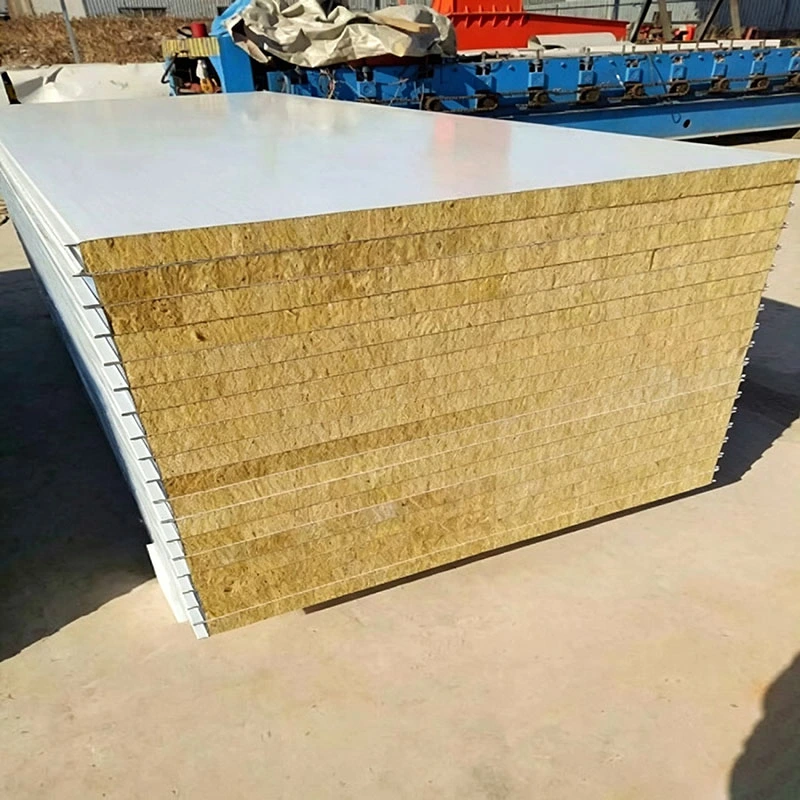

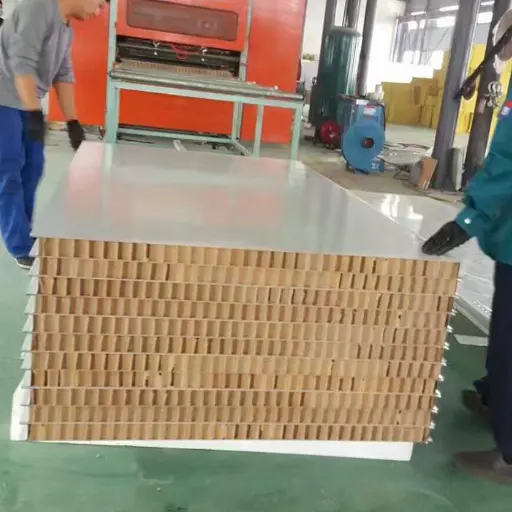

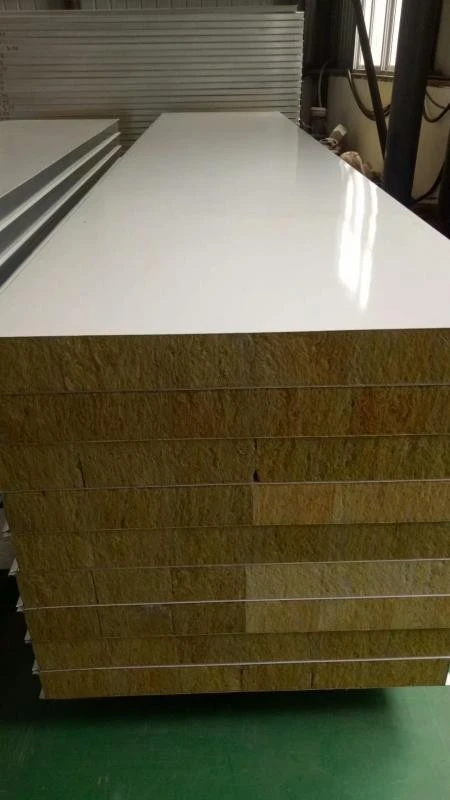

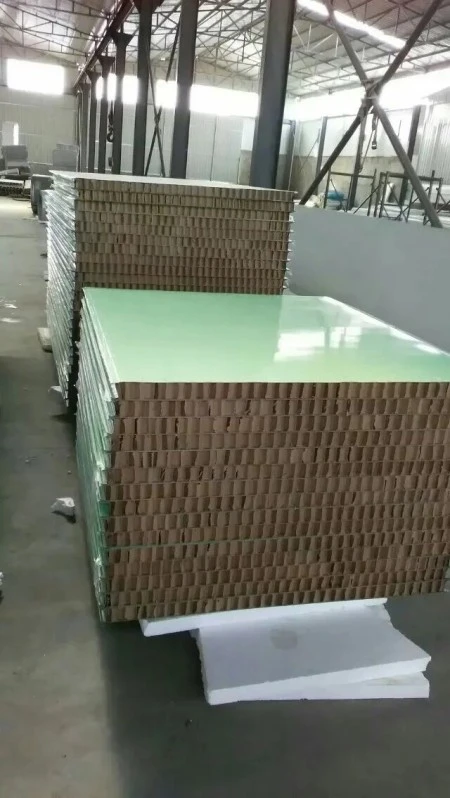

برای محصولات با عملکرد ضد میکروبی، عوامل ضد میکروبی در پوشش گنجانده شده است. این عوامل برای مهار رشد باکتریهای بیماریزای رایج مانند استافیلوکوکوس اورئوس، اشرشیاکلی و سودوموناس آئروژینوزا در نظر گرفته شدهاند. مواد هسته بر اساس درجه آتش، الزامات استحکام و نیازهای عملکردی، با گزینه هایی از جمله پشم سنگ، پشم سنگ شیشه-منیزیم، لانه زنبوری آلومینیومی، لانه زنبوری کاغذی، اکسی سولفات منیزیم، پشم سنگ اصلاح شده با سیلیکون و گچ انتخاب می شود.
جدول زیر ویژگی های کلیدی سه ماده اصلی رایج را برای پانل های 50 میلی متری با ضخامت مقایسه می کند. همه مقادیر بر اساس تنظیمات تست آزمایشگاهی استاندارد هستند. عملکرد واقعی ممکن است با شرایط ساخت و نصب پانل متفاوت باشد.
| نوع مواد اصلی | چگالی هسته | وزن پانل (50 میلی متر) | ظرفیت بار خمشی (50 میلی متر) | رتبه بندی مقاومت در برابر آتش | آب گریزی |
|---|---|---|---|---|---|
| پشم سنگ | 100-120 کیلوگرم بر متر مکعب | 15-16 کیلوگرم بر متر مربع | 1.1 کیلونیوتن بر متر مربع | 30 دقیقه | ≥98٪ |
| پشم سنگ شیشه منیزیم | — | 17-23 کیلوگرم بر متر مربع | 1.25 کیلونیوتن بر متر مربع | 60 دقیقه | — |
| لانه زنبوری آلومینیومی | — | 10-15 کیلوگرم بر متر مربع | 1.0 کیلونیوتن بر متر مربع | 41 دقیقه | — |
مقادیر مقاومت در برابر آتش به یک پانل 50 میلی متری در پیکربندی دیوار استاندارد که مطابق روش آزمایش آتش مربوطه آزمایش شده است اشاره دارد. گزارش های تست در صورت درخواست در دسترس هستند.
عرض پانل استاندارد 980 میلی متر و 1180 میلی متر برای انواع اتصال مرکزی و 950 میلی متر و 1150 میلی متر برای انواع زبانه و شیار است. گزینههای ضخامت 50 میلیمتر، 75 میلیمتر، 100 میلیمتر و 150 میلیمتر با سفارشیسازی در دسترس هستند. طول پانل دیوار از 100 میلی متر تا 9000 میلی متر است، در حالی که طول پانل های سقفی از 100 میلی متر تا 3500 میلی متر است.
دو فرم اصلی ساختاری استفاده می شود. پانل های "جعبه" اتصال مرکزی دارای کیل های لبه فولادی گالوانیزه Z شکل از پیش تعبیه شده در چهار طرف هستند و با استفاده از پروفیل های آلومینیومی H شکل به هم متصل می شوند. پانل های زبانه و شیار از اتصال نر و ماده استفاده می کنند که مهر و موم اتصال محکم تری را ایجاد می کند. انتخاب بین این فرم ها به ظاهر اتصال مورد نیاز، عملکرد آب بندی و ترتیب نصب بستگی دارد.
طبق آیین نامه طراحی اتاق های تمیز دارویی (GB 50457-2019)، سیستم های پارتیشن باید اختلاف فشار 100 Pa را تحمل کنند و سیستم های سقفی باید حداقل 120 کیلوگرم بر متر مربع ظرفیت باربری داشته باشند. در کارگاه های GMP و خطوط تولید واکسن، سطوح پانل باید در برابر اسیدها، قلیایی ها، اسپری نمک و مواد ضدعفونی کننده مانند پراکسید هیدروژن تبخیر شده (VHP) نیز مقاومت کنند. این امر دوام طولانی مدت را تحت پروتکل های ضد عفونی مکرر تضمین می کند.
فضاهای تمیز پزشکی مانند اتاق های عمل و ICU به سطوح پانل متراکم و صاف با اتصالات محکم مهر و موم شده نیاز دارند تا از تجمع گرد و غبار و رشد باکتری جلوگیری شود. به عنوان مثال، در برخی از پروژه های اتاق عمل، پانل های اتاق تمیز ضد میکروبی برای پشتیبانی از یک محیط کم میکروبی مشخص شده است. پانل های غیر ارگانیک پیش پوشش داده شده با بسترهای سیلیکات کلسیم و پوشش های سطح پلی استر یکی از گزینه های این تنظیمات سخت است که معمولاً در ورق های 1220×2440×6 میلی متری موجود است.
تاسیسات پردازش مواد غذایی و آشپزخانه های مرکزی باید الزامات ضد میکروبی و ضد کپک را تحت GB 50687-2011 برآورده کنند. پانل های اتاق تمیز در این محیط ها باید در برابر تمیز کردن مکرر مقاومت کنند و به حفظ یک منطقه تولید بهداشتی کمک کنند. سطوح صاف و بدون متخلخل، سرویس بهداشتی را ساده می کند و خطر آلودگی را کاهش می دهد.
ساخت تراشه و امکانات پانل نمایش دارای الزامات خاصی برای ضد الکتریسیته ساکن تحت GB 50472-2008 هستند. در مناطق اصلی تولید، سیستمهای پارتیشن جداشدنی و بدون سیلیکون توصیه میشوند تا امکان دسترسی به تجهیزات و تنظیمات فرآیند بدون ایجاد آلودگی ذرات را فراهم کنند.
مناطق تمیز آزمایشگاهی به سطوح دیواری نیاز دارند که در برابر معرفهای شیمیایی مقاوم باشند و در طول زمان پایدار بمانند. پانل های متصل با پروفیل های آلومینیومی و طراحی به هم پیوسته بدون درز به حفظ یکپارچگی مفصل و جلوگیری از تجمع گرد و غبار کمک می کند. برخی از پروژه های بزرگ آزمایشگاهی از این نوع پانل برای روکش دیوارهای بیرونی استفاده کرده اند که در آن مقاومت شیمیایی ضروری است.
پارامترهای زیر بر اساس تولید استاندارد و استانداردهای تست مربوطه است. گزارشات و گواهینامه های آزمایش در صورت درخواست در دسترس هستند. لطفاً برای نسخه استاندارد خاص و پیکربندی آزمایشی به گزارش آزمایش واقعی مراجعه کنید.
| شاخص عملکرد | پارامتر/مشخصات | یادداشت ها / مبنای استاندارد |
|---|---|---|
| مواد روبرو | فولاد با پوشش رنگی / فولاد ضد زنگ / آلیاژ آلومینیوم / تیتانیوم روی | ضخامت: 0.4-0.8 میلی متر |
| پوشش سطح | PE / PVDF / HDP | بازتاب نور: 0.6-0.8 |
| نوع مواد اصلی | پشم سنگ / پشم سنگ شیشه منیزیم / لانه زنبوری آلومینیومی / لانه زنبوری کاغذی / MOS و غیره | بر اساس آتش و مقاومت مورد نیاز انتخاب شده است |
| ضخامت پانل | 50 / 75 / 100 / 150 میلی متر | قابل تنظیم |
| عرض پنل | مفصل مرکزی: 980 / 1180 میلی متر; زبانه و شیار: 950 / 1150 میلی متر | قابل تنظیم |
| پانل پشم سنگ ظرفیت خمشی | ≥1.1 کیلونیوتن بر متر مربع (50 میلیمتر) | روش تست در صورت درخواست موجود است |
| هیدروفوبی پانل پشم سنگ | ≥98٪ | |
| عملکرد احتراق | کلاس A (A1) برای هسته پشم سنگ | در هر گیگابایت 8624 (نسخه فعلی) |
| درجه مقاومت در برابر آتش (50 میلی متر) | پشم سنگ: 30 دقیقه; پشم سنگ شیشه منیزیم: 60 دقیقه. لانه زنبوری آلومینیومی: 41 دقیقه | بر اساس آزمایش های استاندارد آتش سوزی؛ جزئیات پیکربندی در گزارش |
| عایق صدا (50 میلی متر) | پشم سنگ: 25 دسی بل؛ پشم سنگ شیشه منیزیم: 30 دسی بل | |
| ظرفیت بار سقفی | ≥120 کیلوگرم در متر مربع | نیاز اتاق تمیز دارویی |
| ضریب انتقال حرارت | 50 میلی متر: ≤0.95 W/(m²·K); 75 میلی متر: ≤0.6; 100 میلی متر: ≤0.5 | |
| انحراف صافی | ≤2 میلی متر | |
| تفاوت رنگ | ≤0.8 NBS (همان اتاق) |

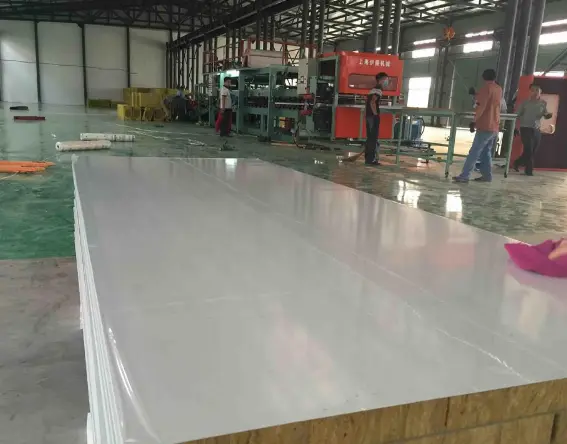

مصالح ساختمانی SENBO پانل های اتاق تمیز را در خطوط تولید خودکار تولید می کند. فرآیند تولید شامل آماده سازی روکش فلز، برش و قرار دادن هسته، اعمال چسب، پرس گرم، آب بندی لبه و پیرایش نهایی است. هر دسته از نظر دقت ابعاد، صافی سطح، استحکام اتصال و کیفیت پوشش قبل از حمل و نقل بازرسی می شود.
تیم کنترل کیفیت ما بازرسی مواد ورودی را روی کویلهای فولادی و مواد هسته، بررسیهای حین فرآیند در حین لمینیت و بازرسی نهایی پانلهای تمام شده را انجام میدهد. گزارش های آزمایشی برای عملکرد احتراق، هدایت حرارتی و سایر پارامترهای کلیدی را می توان همراه با محموله ها ارائه کرد.
برای تهیه یک نقل قول دقیق، لطفاً اطلاعات زیر را با استعلام خود ارائه دهید:
1.کاربرد پانل: سیستم دیوار یا سقف.
2.ضخامت و عرض پانل مورد نیاز
3.جنس و ضخامت روبرو.
4.ترجیح مواد اصلی (پشم سنگ، پشم سنگ شیشه-منیزیم، لانه زنبوری آلومینیومی و غیره).
5.الزامات درجه بندی حریق (کلاس A، B1، یا مدت زمان خاص مقاومت در برابر آتش).
6.طبقه بندی اتاق تمیز یا استاندارد صنعتی (داروسازی، الکترونیک، مواد غذایی و غیره).
7.نیاز آنتی استاتیک (در صورت وجود).
8.قرار گرفتن در معرض مواد شیمیایی یا پروتکل های ضد عفونی (به عنوان مثال، VHP، مبتنی بر کلر).
9.نیاز بار سقف (در صورت وجود).
10.ترجیح نوع اتصال: اتصال مرکزی یا زبانه و شیار.
11.الزامات در، پنجره یا بازشو
12.محل پروژه و مقدار تخمینی
1.سیستم های پارتیشن و سقف تمیز برای کارگاه های GMP بیودارویی و خطوط تولید واکسن.
2.سازههای محفظه اتاقهای عمل بیمارستان، ICU و بخشهای جداسازی فشار منفی.
3.اتاق های تمیز برای الکترونیک، نیمه هادی ها و تولید تراشه.
4.سیستمهای محفظهای برای اتاقهای تمیز پردازش مواد غذایی، تأسیسات لبنی و آشپزخانههای مرکزی.
5.مناطق تمیز آزمایشگاهی، ساخت ابزار دقیق، و محیطهای پاک هوافضا.
پانل های اتصال مرکزی از پروفیل های آلومینیومی H شکل استفاده می کنند و ظاهری مسطح و پیوسته را ارائه می دهند. پانل های زبانه و شیار از لبه های به هم پیوسته استفاده می کنند که مهر و موم محکم تری ایجاد می کنند و اغلب در جایی که یکپارچگی مفصل ضروری است ترجیح داده می شوند. تصمیم به الزامات آب بندی، ترتیب نصب و ترجیحات زیبایی شناختی بستگی دارد.
لطفاً کاربرد پانل (دیوار یا سقف)، ضخامت، عرض، مواد رو به رو، مواد هسته، الزامات درجه بندی حریق، طبقه بندی اتاق تمیز، هرگونه نیاز به مقاومت آنتی استاتیک یا شیمیایی، نوع اتصال و محل پروژه را ارائه دهید. چک لیست مفصلی در بالا ارائه شده است.
ضخامت پانل بیشتر و چگالی هسته به طور کلی باعث افزایش سفتی خمشی و ظرفیت بار می شود. برای سقف های دارویی، ظرفیت بار حداقل 120 کیلوگرم بر متر مربع اغلب مورد نیاز است. تیم مهندسی ما می تواند به انتخاب پیکربندی که با شرایط دهانه و بار خاص شما مطابقت دارد کمک کند.
ما می توانیم گزارش های آزمایشی را برای عملکرد احتراق (GB 8624)، مقاومت در برابر آتش، هدایت حرارتی، ظرفیت خمشی و اثر ضد میکروبی (در صورت وجود) ارائه دهیم. گواهی مواد برای روکش های فولادی و مواد هسته نیز موجود است. لطفا مدارک مورد نیاز خود را هنگام سفارش مشخص کنید.
در بسیاری از موارد، می توان از همان نوع پانل برای دیوارها و سقف ها استفاده کرد، اما حداکثر طول پانل های سقفی معمولاً کوتاهتر (3500 میلی متر) برای کنترل انحراف است. پانل های سقفی نیز ممکن است به ظرفیت خمشی بالاتری نیاز داشته باشند. تیم فنی ما میتواند تأیید کند که آیا یک پیکربندی با هر دو برنامه مطابقت دارد یا خیر.
Tianjin SENBO Building Materials Technology Co., Ltd. تولید کننده پانل های اتاق تمیز، پانل های اتاق تمیز دست ساز، پانل های اتاق تمیز پشم سنگ، درب های اتاق تمیز و سایر محصولات پاکت فلزی است. پایگاه تولید ما در منطقه توسعه اقتصادی جینگهای، تیانجین، چین، مجهز به خطوط تولید خودکار و فرآیند بازرسی کیفیت چهار مرحله ای واقع شده است. برای اطلاعات بیشتر در مورد کارخانه، گواهینامه ها، قابلیت های آزمایش و منابع پروژه، لطفاً از ما دیدن فرمایید.درباره ماصفحه یابا تیم مهندسی ما تماس بگیرید.
