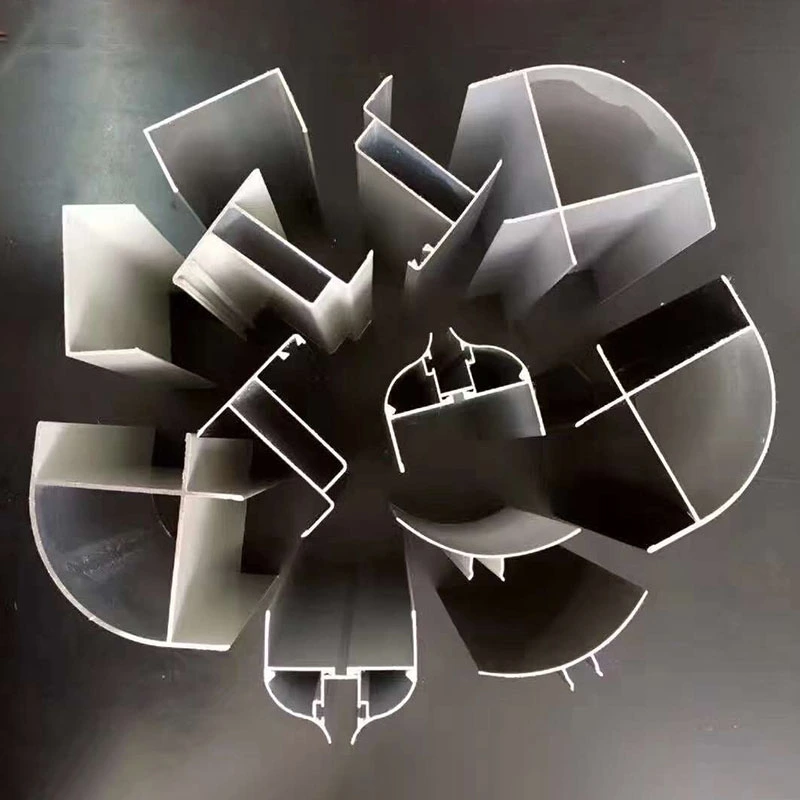

لوازم جانبی آلومینیومی اتاق تمیز که به نام پروفیل های آلومینیومی اتاق تمیز نیز شناخته می شوند، اجزای تخصصی هستند که برای سیستم های محیط کنترل شده طراحی شده اند.مصالح ساختمانی SENBOاین پروفایل ها را به عنوان بخشی از پانل اتاق تمیز و محدوده لوازم جانبی خود با تمرکز بر دقت ابعادی، تمیزی سطح و سازگاری ماژولار ارائه می کند.
پروفیل ها از آلیاژ آلومینیوم-منیزیم-سیلیکون 6063-T5 با استفاده از اکستروژن در دمای بالا تولید می شوند. پوشش های سطحی شامل آنودایز، پوشش الکتروفورتیک، و پوشش پودری است که هر کدام برای مقاومت در برابر خوردگی و پوشش صاف و بدون گرد و غبار انتخاب شده اند. طول پروفیل استاندارد 6 متر در هر قطعه، با برش سفارشی و مشخصات غیر استاندارد موجود است.
از لحاظ عملکردی، سری محصولات چهار دسته اصلی را پوشش میدهند: پروفیلهای اتصال قاب (پروفیلهای I، پروفیل H، پروفیلهای T)، پروفیلهای آببندی و تکمیل (کانالهای U، پروفیلهای زاویه، پروفیلهای شعاعی داخلی و خارجی)، پروفیلهای در و پنجره (قاب درب، مقاطع ورقه در، قاب پنجره)، و پروفیلهای سقفی تعلیق شیشهای (FF-U)، تیرهای تعلیق).
مواد پایه آلیاژ آلومینیوم 6063-T5 است که تعادل خوبی از استحکام، چقرمگی و مقاومت در برابر خوردگی را ارائه می دهد. استحکام کششی بین 150 تا 350 مگاپاسکال است. آنودایز کردن یک سطح سخت و مقاوم در برابر سایش ایجاد می کند که به راحتی تمیز می شود و ذرات را نمی ریزد. پوشش پودری پوششی بادوام در طیف گسترده ای از رنگ ها ارائه می دهد، در حالی که پوشش الکتروفورتیک پوشش یکنواختی را حتی روی پروفیل های پیچیده ارائه می دهد.
تمام عملیاتهای سطحی برای برآوردن نیازهای اتاق تمیز برای تولید ذرات کم و مقاومت در برابر ضدعفونیکنندههای رایج طراحی شدهاند. آلیاژ آلومینیوم به خودی خود غیر سمی، بی بو و مقاوم در برابر رطوبت و رشد قالب است که با استفاده طولانی مدت در اتاق های تمیز الکترونیک، داروسازی و صنایع غذایی نشان داده شده است.
جدول زیر که از استانداردهای صنعت و دادههای محصول تامینکننده گردآوری شده است، مشخصات معرف دستههای پروفایل رایج را فهرست میکند.
| دسته بندی | مشخصات / مدل های نماینده | توضیحات |
|---|---|---|
| درجه مواد پایه | آلیاژ آلومینیوم 6063-T5 | آلیاژ Al-Mg-Si; استحکام بالا، چقرمگی خوب، مقاوم در برابر خوردگی |
| کانال آلومینیومی | کانال 50 / 75 / 100 Series | ارتفاع: 36.5 / 25 / 45 / 40 میلی متر; ضخامت: 0.8-1.5 میلی متر |
| زاویه آلومینیوم | 25×25 / 35×35 / 40×40 / 50×50 میلی متر | زوایای داخلی و خارجی؛ مشخصات مختلف موجود |
| آلومینیوم شعاع داخلی | R50 / R75 / R100 | مشخصات شعاع; جفت شده با پایه پلاستیکی PVC |
| I-Beam آلومینیوم | I-Beam سری 50 / 75 / 100 | مورد استفاده برای اتصال قاب پانل اتاق تمیز (کیل) |
| قاب پنجره آلومینیومی | قاب پنجره سری 50 / 75 | برای محکم کردن قاب پنجره های شیشه ای |
| FFU Keel | سری 50 / 75 / 100 | آلیاژ آلومینیوم T شکل؛ مورد استفاده در سیستم های تعلیق سقف |
| درمان سطحی | آنودایز / پوشش پودری / الکتروفورز | رنگ های قابل تنظیم؛ مقاوم در برابر خوردگی، غیر تولید گرد و غبار |
| طول | 6 متر در هر قطعه | پشتیبانی از سفارشی سازی برش به طول و غیر استاندارد |
| استاندارد اجرایی | GB/T 23932-2009 | تحمل ابعادی، ترکیب شیمیایی و خواص مکانیکی مطابق با استانداردهای ملی است |
لوازم جانبی آلومینیومی Cleanroom حول یک مفهوم مدولار با مشخصات جهانی مانند سری های 40، 50 و 75 طراحی شده اند. عرض شکاف های اتصال و فاصله سوراخ ها از ابعاد استاندارد صنعتی پیروی می کنند و تلورانس های عرض شکاف معمولاً در ± 0.2 میلی متر کنترل می شوند. این امر مونتاژ سریع و محکم بین اجزای مختلف را تضمین می کند. تأیید مونتاژ کارخانه شامل بررسی محکم بودن اتصالات، هماهنگی ابعادی و سازگاری سازههای آببندی میشود، به طوری که پروفیلها پس از نصب تداخل پیدا نکنند یا نامرتب شوند.
در محیطهایی با الزامات تمیزی شدید، مانند اتاقهای تمیز نیمهرسانا و کارگاههای GMP دارویی، اتصالات دیوار به دیوار و دیوار به سقف با پوشش آلیاژ آلومینیوم با شعاع 50 میلیمتری (R50) تکمیل میشوند. پروفیل منحنی زوایای 90 درجه را حذف می کند که تجمع گرد و غبار را کاهش می دهد و تمیز کردن و ضد عفونی را ساده می کند. انتقال صاف همچنین تلاطم جریان هوا را به حداقل می رساند و به حفظ جریان هوای آرام یک جهته در مناطق بحرانی کمک می کند. اجزای گوشه با استفاده از پرچ های کور روی پانل های دیوار محکم می شوند که امکان نصب سریع بدون آلودگی ذرات مرتبط با جوشکاری را فراهم می کند.
چارچوب شبکه FFU (واحد فیلتر فن) پشتیبانی ساختاری اولیه برای سیستم سقف اتاق تمیز است. از پروفیل های آلیاژ آلومینیوم T شکل با مقاومت بالا استفاده می کند که با اتصالات استاندارد (دو طرفه، سه طرفه، چهار طرفه و غیره) مونتاژ شده اند. آلیاژ 6063-T5 سیستم را سبک و در عین حال قوی نگه می دارد و سطح مقطع پروفیل شامل کانال های اختصاصی برای مسیریابی ابزار می باشد. اتصالات برای مقاومت در برابر خوردگی گالوانیزه می شوند. ماژول های شبکه استاندارد دارای دهانه داخلی 1180×580 میلی متر هستند که با الزامات نصب FFU مطابقت دارد.
سیستم تعلیق شامل 30 درصد حاشیه ایمنی برای ظرفیت تحمل بار است. فاصله آویزها در 1200 میلی متر حفظ می شود و تسطیح قاب تا حد تحمل کمتر از 1 میلی متر در متر حفظ می شود. در مقایسه با قاب های جوش داده شده سنتی، این روش از پیش مونتاژ شده زمان ساخت را بیش از 30٪ کاهش می دهد و راندمان نگهداری بعدی را تا 50٪ بهبود می بخشد.
سطوح این پروفیل ها پس از آنودایز یا پوشش پودری صاف، بدون سوراخ و مقاوم در برابر چسبندگی گرد و غبار می باشد. شیارهای از پیش مهندسی شده امکان نصب اجزای غیر فلزی مانند نوارهای آب بندی، کلاهک های PVC و حفاظ های گوشه پلاستیکی را فراهم می کنند که باعث افزایش مقاومت در برابر گرد و غبار و هوابندی می شود. مواد آلیاژ آلومینیوم به خودی خود غیر سمی، بی بو، مقاوم در برابر خوردگی و مقاوم در برابر رطوبت است و عملکرد طولانی مدت آن در محیط های تمیز در صنایع مختلف ثابت شده است.
1. خواص مواد قابل اعتماد.آلیاژ آلومینیوم 6063-T5 بافت یکنواخت و استحکام کششی 150 تا 350 مگاپاسکال را فراهم می کند. طول عمر طراحی در شرایط معمولی اتاق تمیز حداقل 15 سال است.
2. تلورانس های دقیق برای مونتاژ محکم.تحمل عرض شکاف در ± 0.2 میلی متر حفظ می شود. طراحی مدولار و رابط های استاندارد شده، تناسب محکم با مواد تکمیلی مانند پانل های اتاق تمیز و نوارهای آب بندی را تضمین می کند.
3. سطح صاف و بدون گرد و غبار.عملیاتهای سطحی شامل آنودایز، الکتروفورز و پوشش پودری، پوششی صاف و غیر متخلخل ایجاد میکنند که در برابر خوردگی مقاوم است و به راحتی تمیز میشود. این الزامات اتاق تمیز را برای انتشار کم ذرات برآورده می کند.
4. محدوده محصول جامع.این مجموعه شامل پروفیل های کانال، پروفیل های زاویه، پروفیل های گوشه شعاعی، قاب های در و پنجره، و سیستم های شبکه FFU می باشد. ابعاد سفارشی و اشکال خاص در صورت درخواست قابل تولید است.
5. مونتاژ مدولار و قابلیت استفاده مجدد.پروفیل ها با استفاده از اتصالات پیچ و مهره و پرچ ها مونتاژ می شوند و نیاز به جوشکاری را از بین می برند. این امکان نصب سریع، جداسازی قطعات و استفاده مجدد را در صورت نیاز به تغییرات طرح فراهم می کند.
برای اتصالات پانل دیواری:پروفیل های I-beam و H-beam به عنوان رابط های میانی بین پانل ها استفاده می شوند. قبل از نصب بررسی کنید که عرض شیار پروفیل با ضخامت لبه پانل مطابقت داشته باشد. بست ها را به طور یکنواخت سفت کنید تا شکافی ایجاد نشود.
برای تکمیل گوشه:برای از بین بردن تله های گرد و غبار، از پروفیل های شعاع R50 یا بزرگتر در اتصالات دیوار به دیوار و دیوار به سقف استفاده کنید. برای ظاهر تمیزتر و کاهش آلودگی ذرات، پرچ های کور روی پیچ ها توصیه می شود.
برای سقف های شبکه FFU:اطمینان حاصل کنید که فاصله آویزها از 1200 میلی متر تجاوز نمی کند و قاب تا 1 میلی متر بر متر تراز است. دهانه شبکه 1180×580 میلیمتر برای ماژولهای FFU استاندارد است، اما اندازههای سفارشی را میتوان در نظر گرفت.
برای چارچوب در و پنجره:پروفایل هایی را انتخاب کنید که با ضخامت پانل اتاق تمیز مطابقت دارند. بررسی کنید که شیار آب بندی با واشر یا درزگیر مورد نظر سازگار است. پس از نصب، بررسی کنید که درب یا پنجره به خوبی بدون اتصال کار کند.
1.اتاق های تمیز الکترونیکی و نیمه هادی: اتصال و تثبیت پانل های دیواری و سقف ها و همچنین سیستم های سقف شبکه ای FFU.
2.امکانات GMP بیودارویی: پروفیل های گوشه شعاعی R50 برای آب بندی گوشه های داخلی و خارجی، حذف مناطق مرده گرد و غبار.
3.اتاقهای عمل بیمارستان و بخشهای آیسییو: نصب قابهای در و پنجره و کاربردهای آببندی هوادار.
4.اتاق های تمیز پردازش مواد غذایی: اتصالات پانل اتاق تمیز، آب بندی کانال کف و نصب شبکه سقفی.
5.مناطق تمیز آزمایشگاهی: مونتاژ چارچوب، ادغام خطوط شهری و آب بندی.
برای تأسیسات GMP دارویی، روکش های آنودایز شده یا با پوشش پودری معمولاً استفاده می شود زیرا غیر متخلخل، تمیز کردن آسان و مقاوم در برابر ضدعفونی کننده های رایج هستند. پوشش الکتروفورتیک را می توان برای پروفیل هایی با اشکال پیچیده که پوشش یکنواخت ضروری است، مشخص کرد.
پروفیل های گوشه شعاعی معمولاً با استفاده از پرچ های کور محکم می شوند. این روش ضمن جلوگیری از گرما، دود و آلودگی ذرات مرتبط با جوشکاری، اتصال ایمن را فراهم می کند. پرچ ها از داخل نصب می شوند و سطح بیرونی صافی ایجاد می کنند که به راحتی تمیز می شود.
بله. طول استاندارد 6 متر است، اما پروفیل ها را می توان به طول های مشخص در کارخانه برش داد. مقاطع غیر استاندارد را نیز می توان با استفاده از قالب های اکستروژن سفارشی، مشروط به حداقل مقدار سفارش و ملاحظات زمان تحویل، تولید کرد.
اکثر تولیدکنندگان پانل اتاق تمیز، پانل های خود را طوری طراحی می کنند که با عرض شیارهای پروفیل استاندارد صنعتی مطابقت داشته باشد. قبل از سفارش، اطمینان حاصل کنید که ضخامت لبه پانل و عرض شکاف پروفیل سازگار است. تیم فنی ما می تواند نقشه ها و نمونه های بعدی را برای تأیید ارائه دهد.
سیستم شبکه FFU با حاشیه ایمنی 30 درصد فراتر از بار مورد انتظار طراحی شده است که شامل وزن واحدهای FFU، پانل های سقفی و هرگونه بار سرویس می شود. فاصله آویزها در 1200 میلی متر حفظ می شود تا بارها به طور یکنواخت توزیع شوند. برای محاسبات بار خاص، لطفاً پیکربندی وزن و سقف FFU را به تیم مهندسی ما ارائه دهید.
