پانل های دست ساز اتاق تمیز که به عنوان پانل های کامپوزیت دست ساز نیز شناخته می شوند، مواد محفظه ای هستند که از طریق مونتاژ دستی قاب داخلی به جای پردازش مداوم خط تولید تولید می شوند.مصالح ساختمانی SENBOاین پانل ها را برای پروژه های اتاق تمیز که نیاز به دقت ابعادی بالا، صافی سطح و آب بندی محکم مفصل دارند، تامین می کند.

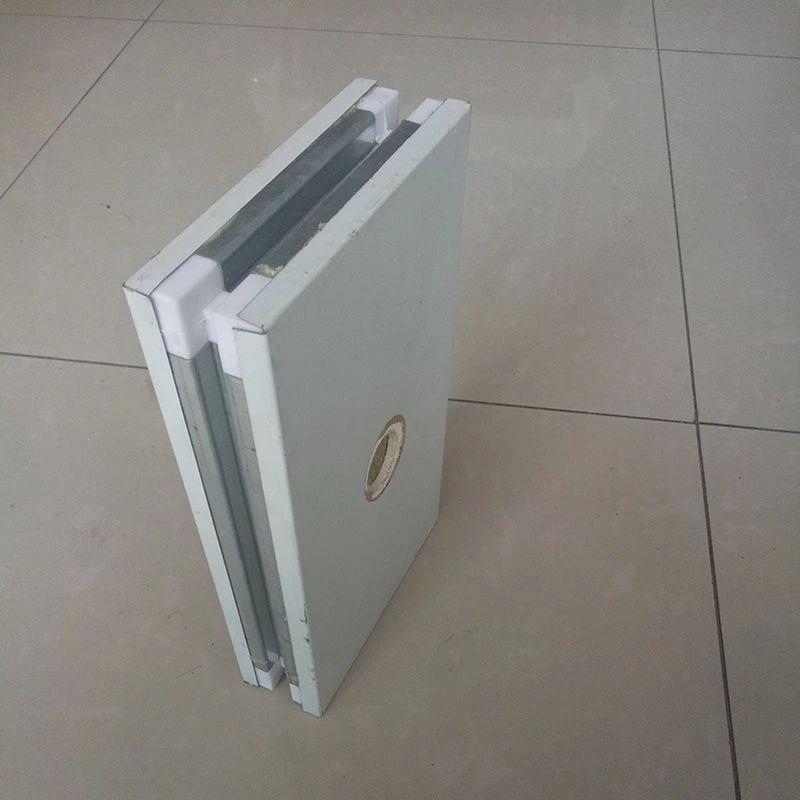

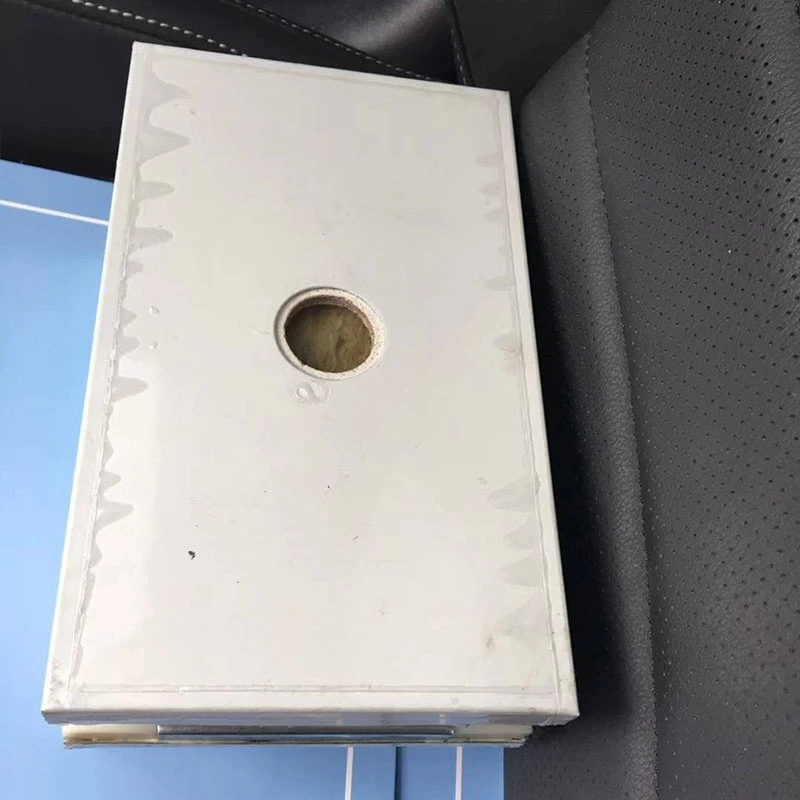

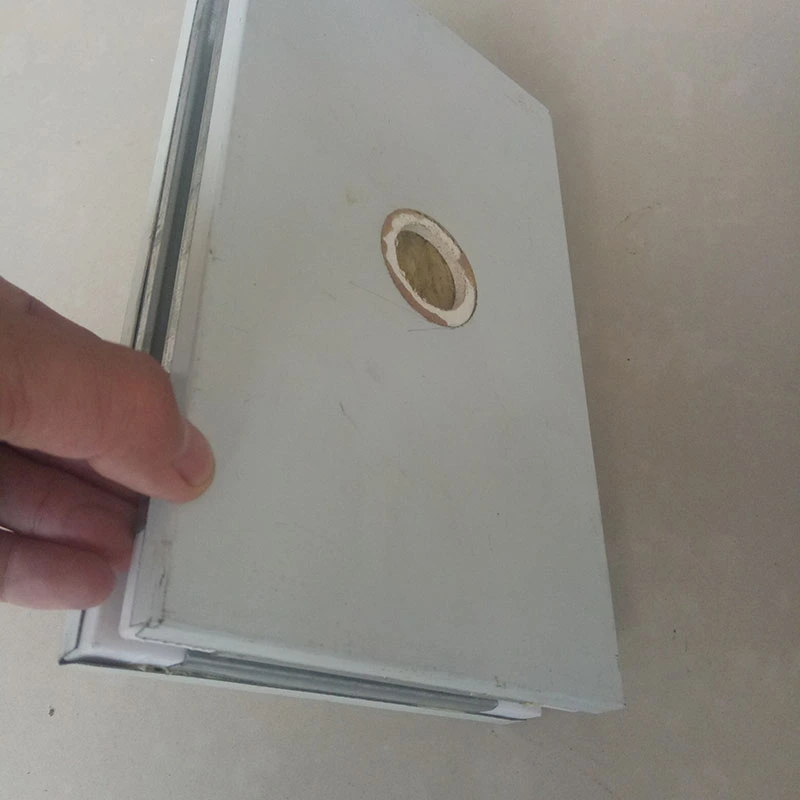

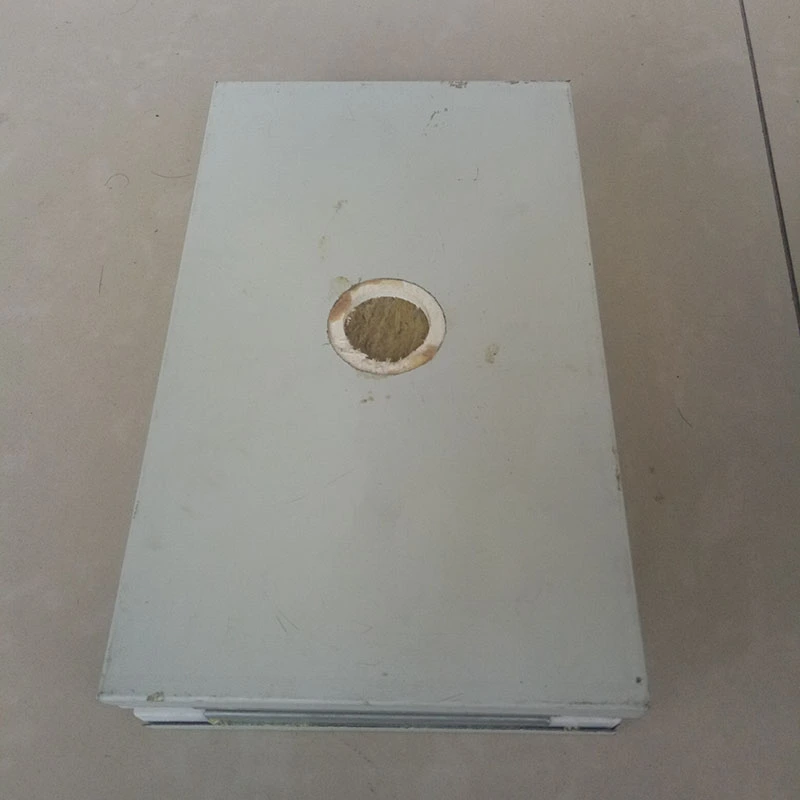

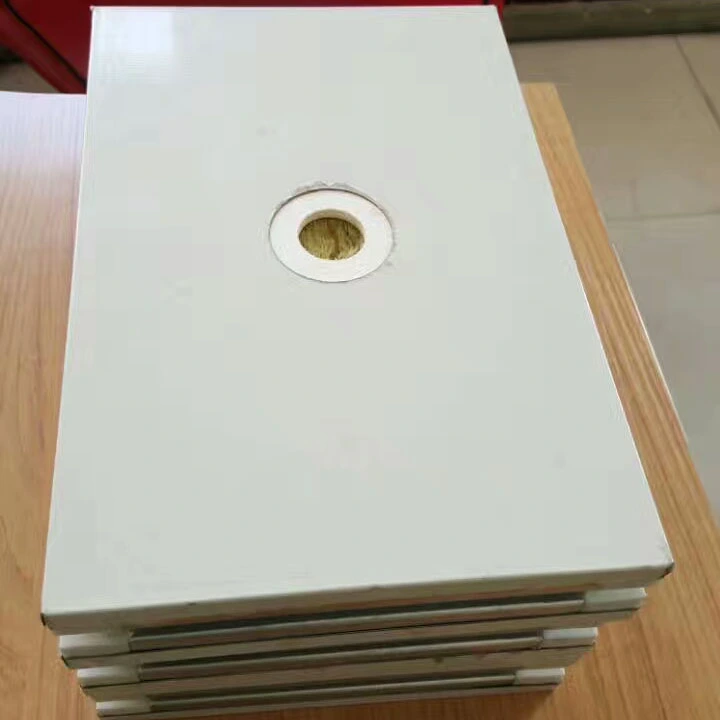

پانل ها دارای یک ساختار ساندویچی کامپوزیت با روکش های فولادی رنگی درجه یک تمیز در هر دو طرف (ضخامت 0.4-0.8 میلی متر، با فولاد ضد زنگ در صورت درخواست در دسترس) و یک ماده هسته کاربردی هستند. محیط با قاب نواری فولادی گالوانیزه آب بندی شده است. تفاوت اصلی با پانل های ماشینی، فرآیند مونتاژ دستی است که امکان کنترل دقیق تر روی هم ترازی قاب و تناسب مفصل را فراهم می کند. این باعث می شود که پانل ها به ویژه برای محیط هایی با شرایط هوابندی و زیبایی شناختی بسیار مناسب باشند.
چندین گزینه اصلی موجود است که هر کدام برای درجه بندی آتش، قدرت و بودجه متفاوتی انتخاب شده اند.
هسته مرکب پشم سنگ پشم سنگ / شیشه منیزیم (MGO):از پشم سنگ آبگریز (تراکم 100-140 کیلوگرم بر متر مکعب، رسانایی حرارتی ≤0.043 W/(m·K)، آبگریزی ≥98٪ استفاده می کند که در یک یا هر دو طرف با تخته های تقویت شده با منیزیم شیشه ای لمینت شده است. پیکربندی دو طرفه MGO بالاترین مقاومت در برابر آتش را ارائه می دهد.
هسته اکسی سولفات منیزیم (MOS):دارای درجه آتش کلاس A1، جذب آب ≤0.8٪ و مقاومت در برابر دمای بالا بیش از 1200 درجه سانتیگراد. این ترکیبی از مقاومت در برابر آتش و مقاومت در برابر رطوبت با مشخصات سبک وزن است.
هسته سیلیس سنگ (پشم سنگ اصلاح شده):چگالی تقریباً 80 کیلوگرم بر متر مکعب است، با درجه احتراق کلاس A و دمای مقاومت در برابر آتش بیش از 1000 درجه سانتیگراد.
هسته لانه زنبوری کاغذی یا آلومینیومی:سبک و با استحکام بالا، مناسب برای کاربردهایی با محدودیت وزن خود یا نیاز به صافی سطح.
گزینههای ضخامت پانل شامل 50 میلیمتر، 75 میلیمتر و 100 میلیمتر، با سفارشیسازی از 30 میلیمتر تا 200 میلیمتر است. عرض استاندارد 980 میلی متر و 1180 میلی متر است و عرض های غیر استاندارد در صورت درخواست قابل تولید است. طول پانل های دیواری تا 6000 میلی متر می رسد، در حالی که طول پانل های سقفی به 3000 میلی متر محدود می شود.

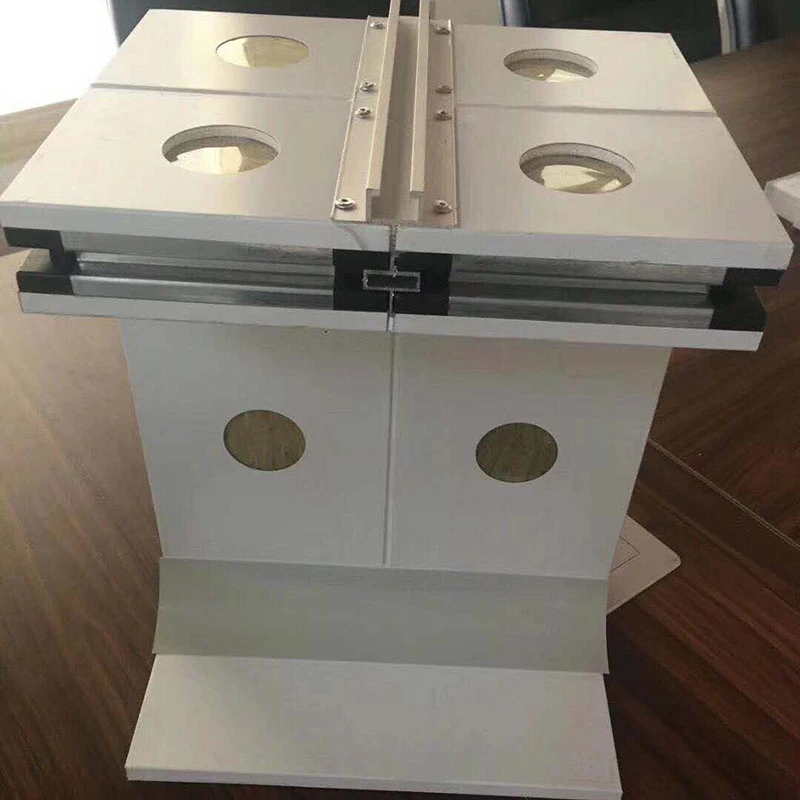

روش های اتصال شامل پیکربندی های مفصل H-پروفایل، زبانه و شیار، درهم تنیده و "سه زن-یک نر" است. انتخاب به ترتیب نصب، الزامات آب بندی و اینکه آیا جداسازی قطعات بعدی پیش بینی می شود بستگی دارد.
این محصول با استاندارد GB/T 23932-2009 (ساندویچ پانل های عایق حرارتی با روکش فلزی برای ساختمان ها) و JC/T 2761-2023 (الزامات فنی برای عملکرد تصفیه پانل های تزئینی با عملکردهای تصفیه) مطابقت دارد.
ایمنی در برابر آتش یک ملاحظات اصلی در مهندسی اتاق تمیز است. بسته به مواد هسته، رتبه عملکرد احتراق می تواند به کلاس A یا کلاس A1 برسد. محدودیت های مقاومت در برابر آتش بر اساس پیکربندی متفاوت است: پانل های 50 میلی متری با یک لایه MGO و پشم سنگ حداقل 1 ساعت طول می کشد. پانل های 50 میلی متری با دو لایه MGO حداقل 2 ساعت طول می کشد. و پانل های 100 میلی متری با دو لایه MGO حداقل به 4 ساعت می رسد. پانل های اکسی سولفات منیزیم در دمای بالای 1200 درجه سانتیگراد بدون انتشار دود سمی مقاومت می کنند.
برای پروژه پارک جدید صنعت بهداشت دوران جدید Yantai (سرمایه گذاری کل 2 میلیارد RMB، با پوشش 278300 متر مربع)، پانل های دست ساز پشم سنگ دوگانه MGO برای کارگاه تولید مکمل های سلامت، کارگاه تولید روزانه مواد شیمیایی و مرکز تحقیق و توسعه/آزمایش انتخاب شدند. مساحت کل برنامه تقریباً 26000 متر مربع بود. در این پروژه از قاب کمانی شکل فولاد گالوانیزه 0.8 میلی متری و سیستم های گوشه تخصصی استفاده شد. مستندات پروژه و عکس ها در صورت درخواست موجود است.
لایه تقویتی کامپوزیت MGO و قاب محیطی فولادی گالوانیزه به این پانل ها ظرفیت تحمل بار خمشی و مقاومت ضربه ای بالاتری نسبت به پانل های ماشینی می دهد. آزمایش ظرفیت خمشی حداقل 0.5 کیلو نیوتن بر متر مربع برای پانل های دیواری و 1.2 کیلونیوتن بر متر مربع برای پانل های سقفی را نشان می دهد که با انحراف L0/250 اندازه گیری می شود.
صافی سطح در 0.5 میلی متر یا بهتر حفظ می شود، که از الزامات نهایی مهندسی اتاق تمیز پشتیبانی می کند و کمک می کند پانل ها در طول استفاده طولانی مدت صاف بمانند.
روکش فلز متراکم و هسته پشم سنگ آبگریز (آب گریزی ≥98٪) پانل ها را از جذب رطوبت و رشد قالب در محیط های تمیز با رطوبت بالا دور نگه می دارد. هسته اکسی سولفات منیزیم دارای نرخ جذب آب 0.8٪ یا کمتر است و پس از هشت ساعت غوطه ور شدن در آب تغییر شکلی نشان نمی دهد. لایه کامپوزیت MGO مقاومت بیشتری در برابر رطوبت می افزاید و دارای خواص ضد میکروبی طبیعی است.
رسانایی حرارتی هسته پشم سنگ بسته به نوع هسته خاص از 0.035 تا 0.043 W/(m·K) متغیر است. درمان آبگریز به حفظ عملکرد عایق پایدار در شرایط دما و رطوبت ثابت کمک می کند و مصرف انرژی HVAC را کاهش می دهد.
ساختار دستی این امکان را می دهد که پانل های جداگانه برداشته شده و بدون آسیب نصب شوند. این زمانی مفید است که تجهیزات نیاز به جابجایی داشته باشند، فرآیندها تنظیم شوند یا پس از ساخت اولیه نیاز به پیکربندی مجدد فضایی باشد. پانل ها همچنین می توانند با گوشه های منحنی، مجراهای تعبیه شده، دهانه های از پیش برش داده شده و پنجره های یکپارچه سفارشی شوند، که پردازش ثانویه در محل را کاهش می دهد و به حفظ ظاهر کلی سیستم اتاق تمیز کمک می کند.
پارامترهای زیر بر اساس تولید استاندارد و استانداردهای تست مربوطه است. گزارش های تست در صورت درخواست در دسترس هستند.
| شاخص عملکرد | پارامتر/مشخصات | یادداشت ها / مبنای استاندارد |
|---|---|---|
| مواد پنل | فولاد با پوشش رنگی درجه اتاق تمیز / فولاد ضد زنگ / فولاد گالوانیزه | ضخامت: 0.3-0.8 میلی متر؛ سفارشی سازی دو طرفه |
| نوع مواد اصلی | پشم سنگ، پشم سنگ MGO تک / دوتایی، MOS، سنگ سیلیس، لانه زنبوری | بر اساس آتش و مقاومت مورد نیاز انتخاب شده است |
| چگالی هسته (پشم سنگ) | 80-140 کیلوگرم در متر مکعب | آبگریزی: ≥98٪ |
| هدایت حرارتی | 0.035–0.043 W/(m·K) | بستگی به نوع هسته دارد |
| ضخامت پانل | 50 / 75 / 100 میلی متر (قابل تنظیم: 30-200 میلی متر) | |
| عرض پنل | 980 میلیمتر، 1180 میلیمتر (استاندارد) | اندازه های غیر استاندارد موجود است |
| طول پانل دیواری | ≤6000 میلی متر | |
| طول پانل سقف | ≤3000 میلی متر | |
| عملکرد احتراق | کلاس A / A1 (غیر قابل احتراق) | تست شده در گیگابایت 8624-2012 |
| حد مقاومت در برابر آتش | تک MGO 50 میلی متر: ≥1 ساعت؛ دو برابر MGO 50 میلی متر: ≥2 ساعت؛ دوبل MGO 100 میلی متر: ≥4 ساعت | بر اساس آزمایش های استاندارد آتش سوزی |
| پانل دیواری ظرفیت خمشی | ≥0.5 کیلونیوتن بر متر مربع | در انحراف L₀/250 |
| پانل سقفی ظرفیت خمشی | ≥1.2 kN/m² | در انحراف L₀/250 |
| جذب آب (هسته MOS) | ≤0.8٪ | بدون تغییر شکل پس از 8 ساعت غوطه وری |
| استانداردهای اجرایی | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | اسناد انطباق موجود است |
برای کارگاه های GMP دارویی و خطوط تولید واکسن:پانل های پشم سنگ Double-MGO با ضخامت 100 میلی متر اغلب برای مناطق آتش سوزی مشخص می شوند که در آن ها امتیاز 4 ساعته لازم است. تأیید کنید که مواد اصلی و روکش الزامات سازگاری با قابلیت پاکسازی و ضدعفونی پروژه را برآورده می کند.
برای اتاق های تمیز الکترونیکی و نیمه هادی:هسته های سبک وزن مانند لانه زنبوری آلومینیومی ممکن است در مواردی که وزن خود نگران کننده است در نظر گرفته شوند. بررسی کنید که صافی پانل با الزامات یکنواختی جریان هوای آرام مطابقت دارد.
برای مناطق فرآوری مواد غذایی با رطوبت بالا:هسته های MOS جذب آب کم و خواص ضد میکروبی طبیعی را ارائه می دهند. در مناطقی که شستشوی مکرر دارند با روکش های فولادی ضد زنگ ترکیب کنید.
برای فضاهایی که ممکن است دوباره پیکربندی شوند:روش اتصالی را انتخاب کنید که از قابلیت جداسازی پشتیبانی میکند، مانند پروفیل H یا اتصالات به هم پیوسته. این امر هزینههای آتی بازسازی را کاهش میدهد و زمان خرابی را در طول تغییرات چیدمان به حداقل میرساند.
1.محفظههای اتاق تمیز با ایمنی بالا برای کارگاههای GMP بیودارویی، خطوط تولید واکسن، و آزمایشگاههای بیولوژیکی.
2.اتاقهای عمل بیمارستان، بخشهای ICU، و آزمایشگاههای تحقیق و توسعه دارویی.
3.اتاق های تمیز برای الکترونیک و نیمه هادی ها، کارخانه های تولید تراشه، و کارگاه های ابزار دقیق.
4.محفظه هایی برای اتاق های تمیز پردازش مواد غذایی، تأسیسات تولید لبنیات و آشپزخانه های مرکزی.
5.اتاق های تمیز برای تولید باتری لیتیوم انرژی جدید و تولید ماژول فتوولتائیک.
پانل های دست ساز کنترل دقیق تری بر روی هم ترازی قاب داخلی و تناسب مفصل ارائه می دهند که منجر به صافی سطح بهتر و استحکام کلی می شود. آنها اغلب برای اتاقهای تمیز سطح بالا که در آن هوابندی و ظرفیت باربری حیاتی است، مشخص میشوند. پانل های ماشینی مقرون به صرفه تر هستند و ممکن است برای کاربردهای استاندارد کافی باشند.
برای یک درجه آتش سوزی 4 ساعته، یک پانل ضخامت 100 میلی متر با تخته های اکسید منیزیم دو طرفه و یک هسته پشم سنگ پیکربندی توصیه شده است. این تا حد 4 ساعت تست شده است. با مهندس ایمنی آتشسوزی پروژه تأیید کنید که مجموعه مشخصشده با الزامات کد محلی مطابقت دارد.
بله. طراحی جداشدنی اجازه می دهد تا پانل های جداگانه برداشته و بدون آسیب نصب شوند. این به ویژه در اتاق های تمیز که در آن چیدمان تجهیزات تغییر می کند یا در جایی که توسعه آینده برنامه ریزی شده است مفید است. انتخاب روش اتصال بر سهولت جداسازی قطعات تأثیر می گذارد.
هر دو هسته در برابر رطوبت مقاوم هستند. هسته های MOS دارای نرخ جذب آب 0.8٪ یا کمتر هستند و پس از غوطه وری طولانی تغییر شکل نمی دهند. هستههای پشم سنگ برای دستیابی به نرخ آبگریزی حداقل 98 درصد به عملیات آبگریز متکی هستند. برای محیط های بسیار مرطوب، MOS ممکن است انتخاب بهتری باشد. برای اکثر برنامه های اتاق تمیز، هر یک از هسته ها زمانی که به درستی مهر و موم شوند عملکرد خوبی دارند.
سفارشی سازی شامل ضخامت های غیر استاندارد (30-200 میلی متر)، عرض های خاص، گوشه های منحنی، مجراهای تعبیه شده، دهانه های از پیش برش شده و پنجره های یکپارچه است. این گزینه ها به کاهش پردازش ثانویه در محل و حفظ ثبات بصری اتاق تمیز کمک می کند. سفارشات سفارشی مشروط به حداقل مقدار و زمان افزایش یافته است.

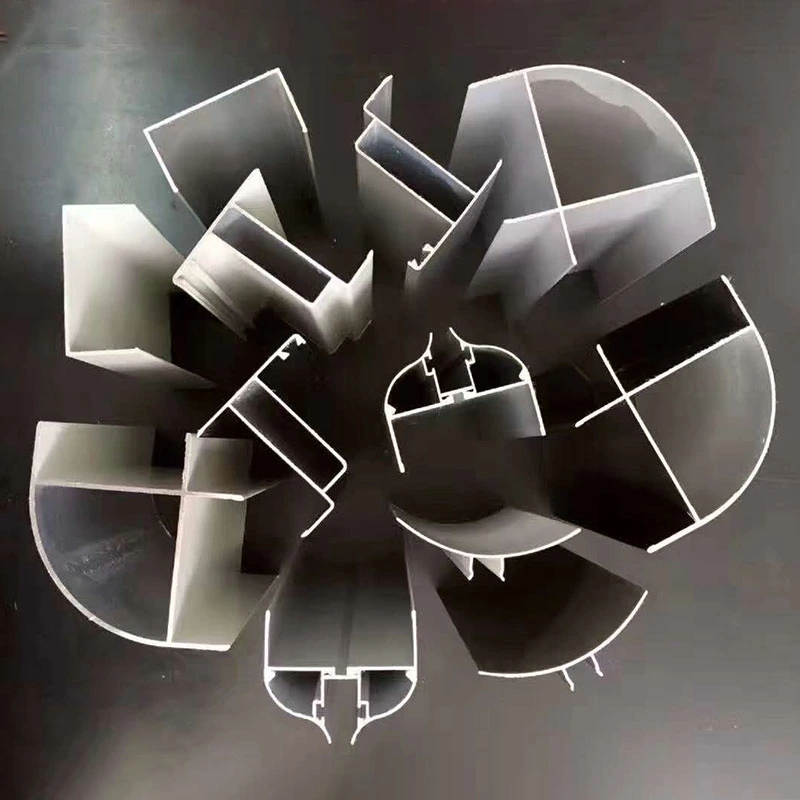

Tianjin SENBO Building Materials Technology Co., Ltd. تولید کننده پانل های اتاق تمیز دست ساز، پانل های اتاق تمیز پشم سنگ، لوازم جانبی آلومینیومی اتاق تمیز، درب های اتاق تمیز و سایر محصولات پاکت فلزی است. پایگاه تولید ما در منطقه توسعه اقتصادی جینگهای، تیانجین، چین، مجهز به خطوط تولید خودکار و فرآیند بازرسی کیفیت چهار مرحله ای واقع شده است. برای اطلاعات بیشتر در مورد کارخانه، گواهینامه ها، قابلیت های آزمایش و منابع پروژه، لطفاً از ما دیدن فرمایید.درباره ماصفحه یابا تیم مهندسی ما تماس بگیرید.
