ساندویچ پانل پشم سنگ

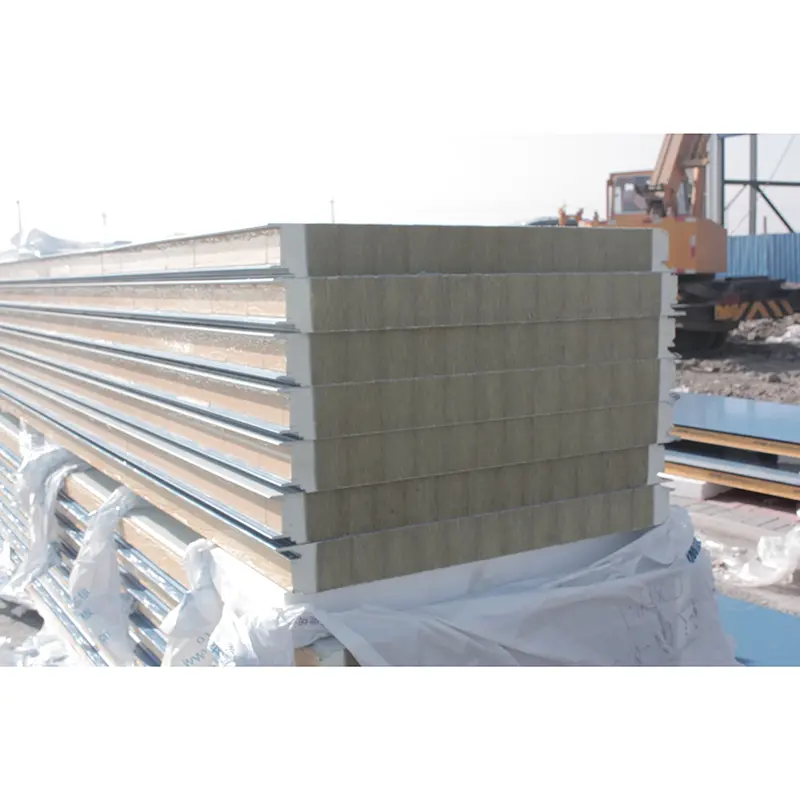

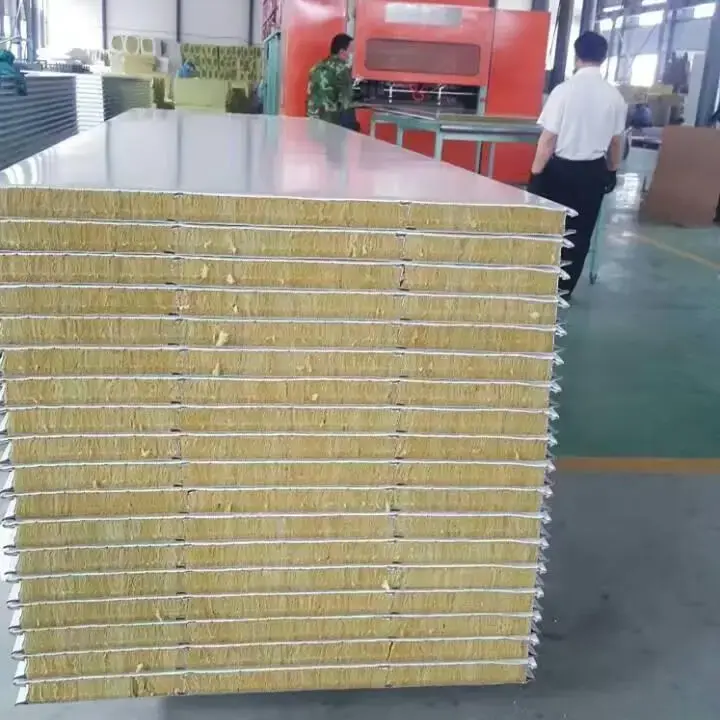

ساندویچ پانل های پشم سنگ پانل های کامپوزیتی هستند که از روکش های فلزی و یک هسته پشم سنگ تشکیل شده اند. هسته از سنگ‌های طبیعی مانند بازالت و دولومیت تولید می‌شود که در دماهای بالا ذوب می‌شوند، با فرآیند گریز از مرکز چهار رول فیبر می‌شوند، با چسب‌ها و مواد دافع آب تصفیه می‌شوند و سپس به صورت نوارها پخت می‌شوند. قبل از لمینیت، نوارهای هسته بریده شده و 90 درجه چرخانده می شوند تا جهت الیاف عمود بر سطح پانل باشد. این امر استحکام فشاری و سفتی خمشی را بهبود می بخشد.

مواد روکشی شامل فولاد با پوشش رنگی، فولاد گالوانیزه یا فولاد پوشش داده شده با آلیاژ Al-Zn با ضخامت 0.4 میلی متر تا 0.8 میلی متر است. پوشش های سطح موجود عبارتند از پلی استر (PE)، پلی استر اصلاح شده با سیلیکون (SMP)، پلی استر با دوام بالا (HDP)، یا فلوروکربن PVDF. چگالی هسته پشم سنگ از 100 کیلوگرم بر متر مکعب تا 150 کیلوگرم بر متر مکعب، با 120 کیلوگرم بر متر مکعب به عنوان گزینه استاندارد متغیر است. هسته با یک چسب با استحکام بالا به سطوح فلزی متصل می شود تا یک پانل یکپارچه را تشکیل دهد.

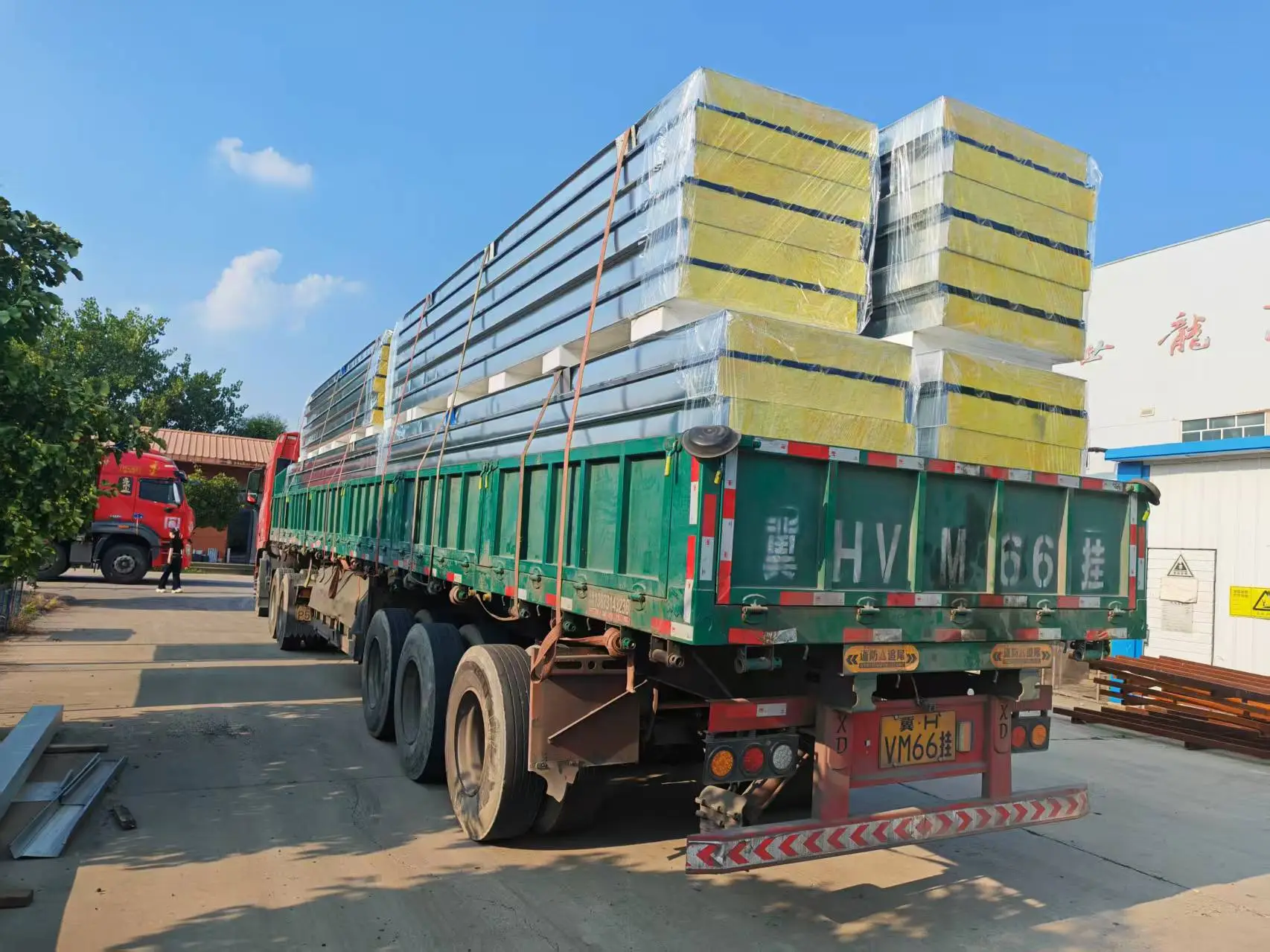

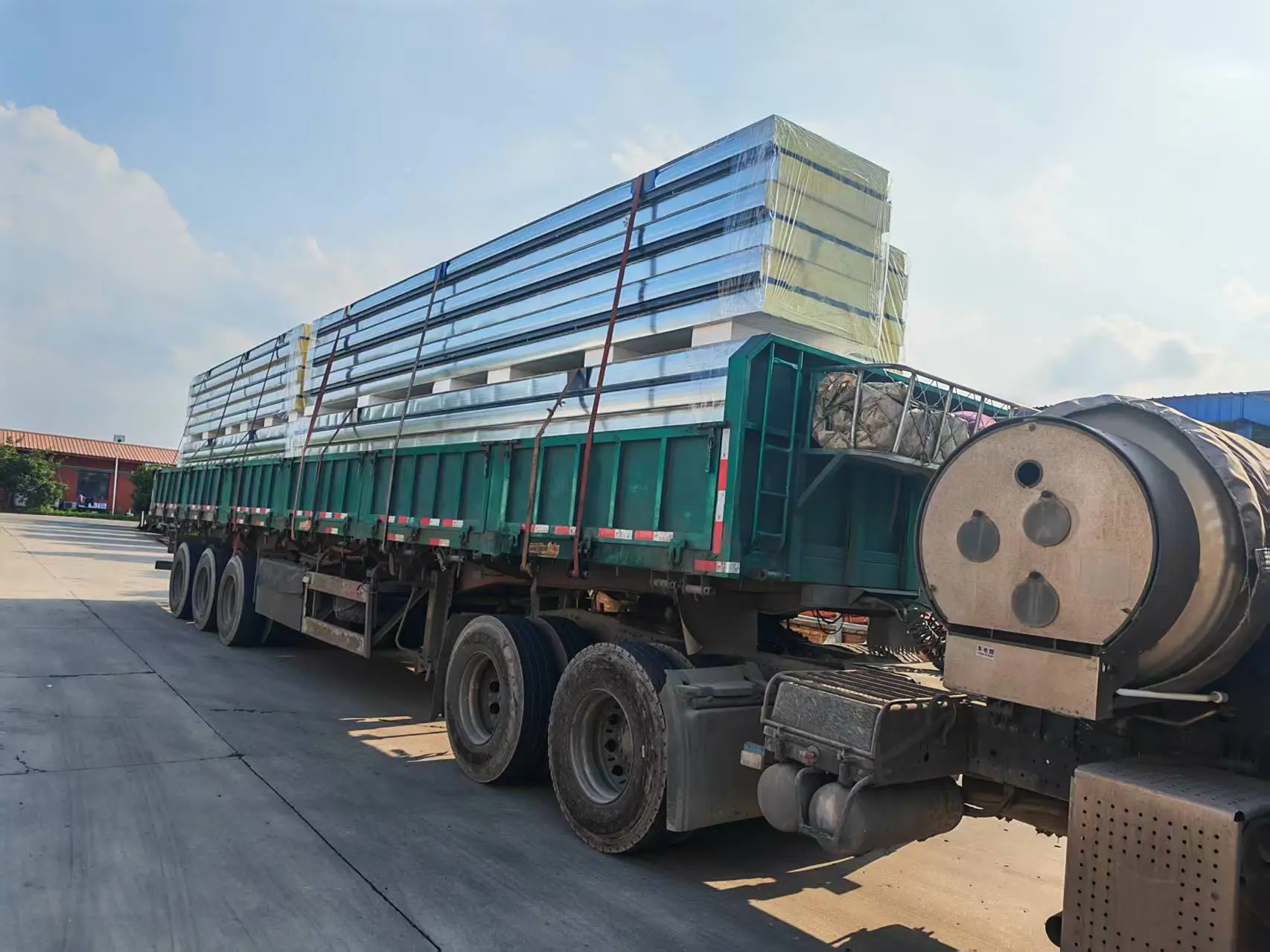

ضخامت پانل را می توان با توجه به نیاز پروژه از 50 میلی متر تا 150 میلی متر سفارشی کرد. عرض موثر معمولاً 900 میلی متر یا 1000 میلی متر است که 1000 میلی متر برای پروفیل های راه راه استفاده می شود. طول پانل بسته به شرایط حمل و نقل می تواند تا 15000 میلی متر برسد.

مشخصات فنی

داده های عملکرد و تأیید

1. عملکرد آتش: کلاس A غیر قابل احتراق

هسته پشم سنگ یک ماده الیافی معدنی است که استاندارد غیر قابل احتراق GB 8624 کلاس A (A1) را برآورده می کند. آزمایش‌های مقاومت در برابر آتش تأیید کرده‌اند که یک ساندویچ پانل پشم سنگ با ضخامت 50 میلی‌متر مدت زمان مقاومت در برابر آتش حداقل 60 دقیقه، یک پانل 100 میلی‌متری حداقل 120 دقیقه و یک پانل 150 میلی‌متری حداقل 180 دقیقه را ارائه می‌دهد. هسته می تواند دمای بالای 1000 درجه سانتیگراد را تحمل کند. وقتی در معرض آتش قرار می گیرد، نمی سوزد، ذوب نمی شود یا قطرات مذاب تولید نمی کند و بخارات سمی آزاد نمی کند. این عملکرد الزامات ایمنی آتش سوزی اجباری را برای مصالح پوشش ساختمان، از جمله مواردی که در آیین نامه طراحی اتاق های تمیز مشخص شده است، برآورده می کند. یک پروژه تدارکات عمومی توسط گروه معدن Huainan صراحتاً به درجه آتش کلاس A برای پانل های ساندویچ پشم سنگ نیاز داشت که منعکس کننده تقاضای حیاتی برای ایمنی آتش در کاربردهای صنعتی است.

2. عملکرد عایق حرارتی

رسانایی حرارتی هسته پشم سنگ از 0.040 W/(m·K) تا 0.048 W/(m·K) است که مقدار آن در دمای محیط از 0.043 W/(m·K) تجاوز نمی کند. یک ساندویچ پانل پشم سنگ با ضخامت 100 میلی متر دارای ضریب انتقال حرارت بیش از 0.404 W/(m²·K) است که مستقیماً استاندارد ملی را برای کاهش 75٪ در مصرف انرژی ساختمان رعایت می کند. هسته‌های پشم سنگ در سیستم‌های دیوار و سقف پروژه سایت BASF Zhanjiang Verbund مورد استفاده قرار گرفت که به طور موثر انتقال حرارت بین فضاهای داخلی و خارجی را کاهش داد و مصرف انرژی را در مناطق کارخانه و اداری کاهش داد.

3. پیوند و خواص مکانیکی

استحکام پیوند بین سطوح فلزی و هسته پشم سنگ باید بیشتر از 0.06 مگاپاسکال باشد. در آزمایش های لایه برداری، مواد هسته باقی مانده روی سطوح فلزی باید به طور یکنواخت توزیع شده و حداقل 85 درصد از سطح پیوند را پوشش دهد. هنگامی که انحراف وسط دهانه به L₀/250 می رسد، ظرفیت بار خمشی نباید کمتر از 0.5 کیلو نیوتن بر متر مربع باشد. برای یک ساندویچ پانل پشم سنگ مقاوم در برابر آتش با ضخامت 100 میلی متر، ظرفیت بار خمشی اندازه گیری شده به 2.68 کیلونیوتن بر متر مربع رسید که به طور قابل توجهی از حداقل نیاز فراتر رفت. چگالی هسته 120 کیلوگرم بر متر مکعب و جهت گیری فیبر عمود بر سطح پانل، استحکام ساختاری و عملکرد خمشی را در طول استفاده طولانی مدت فراهم می کند.

4. جذب صدا و عایق

ساختار فیبر متخلخل هسته پشم سنگ، جذب صدا قابل اندازه گیری را فراهم می کند. یک پانل با ضخامت 50 میلی‌متر به مقدار وزنی عایق صوتی 29 دسی‌بل دست می‌یابد که به طور موثر صدای داخلی ناشی از باران یا تگرگ بر روی سقف را کاهش می‌دهد. طبق تست ISO 354، عملکرد جذب صدا به DELTA LA = 15.7 dB(A) می رسد.

5. اعتبار سنجی برنامه مهندسی

ساندویچ پانل های پشم سنگ در چندین پروژه در دنیای واقعی تایید شده اند. سایت BASF Zhanjiang Verbund، سومین پایگاه تولید یکپارچه گروه BASF در سطح جهان، از سیستم های پانل ساندویچ پشم سنگ به طور گسترده برای دیوارها و سقف ها استفاده می کند. این محصول مقاومت در برابر آب و هوا و پایداری ساختاری را در شرایط ساحلی با رطوبت بالا، شوری بالا و قرار گرفتن در معرض طوفان نشان داد.
پروژه های دیگر، از جمله یک پارک موضوعی بزرگ در شانگهای، یک ساختمان بلند در پکن، و کارخانه های صنعتی در گوانگژو و لوئویانگ، از این مواد برای بهبود عایق حرارتی، عایق صدا و ایمنی در برابر آتش استفاده کرده اند.
پروژه های نوسازی سقف در ساختمان تجاری Yixing Yunxi و انبار Jingtang شامل جایگزینی کامل سقف های موجود با پانل های ساندویچ پشم سنگ و افزودن سیستم های پشتیبانی فلزی برای تقویت سازه، بهبود ظرفیت باربری کلی و مقاومت در برابر فشار باد بود.

نکات نصب و ساخت

• برای جلوگیری از تغییر شکل موضعی روکش‌های فلزی، هنگام کار با پانل‌ها از تسمه‌های نرم پهن استفاده کنید.
• پانل ها را با ابزار اختصاصی برش دهید و زباله های هسته را از لبه های بریده شده به سرعت تمیز کنید تا از جذب رطوبت یا آلودگی جلوگیری کنید.
• برای اطمینان از سفتی هوا و آب، از درزگیر یا بست های منطبق در اتصالات استفاده کنید.
• پانل ها را در یک منطقه خشک و دارای تهویه، در ارتفاع از سطح زمین و در صورت نیاز به نگهداری طولانی مدت با ورقه های ضد آب نگهداری کنید.
• منافذ در محل را دور از دنده های پانل قرار دهید و پس از برش از ضد آب و آب بندی استفاده کنید.

سوالات متداول

تفاوت عملکرد آتش بین ساندویچ پانل پشم سنگ و ساندویچ پانل پلی اورتان چیست؟

هسته پشم سنگ غیر قابل احتراق است و دارای درجه آتش سوزی کلاس A است. هسته های پلی یورتان معمولا دارای درجه بندی B1 یا B2 هستند. برای ساختمان هایی با الزامات ایمنی بالا در برابر آتش، مانند کارخانه های صنعتی، ساختمان های عمومی و اتاق های تمیز، پانل های ساندویچ پشم سنگ گزینه قابل اطمینان تری هستند.

چگونه می توانم کیفیت ساندویچ پانل پشم سنگ را بررسی کنم؟

گزارش‌های تست شخص ثالث را از تامین‌کننده درخواست کنید و شاخص‌های کلیدی مانند هدایت حرارتی، استحکام باند، سطح پوسته شدن، درجه مقاومت در برابر آتش و عملکرد احتراق را در برابر الزامات GB/T 23932-2009 بررسی کنید. بازرسی در محل باید شامل صافی سطح، یکنواختی هسته در لبه های بریده شده و عدم وجود خراش های روبرو باشد.

طول عمر مورد انتظار ساندویچ پانل پشم سنگ چقدر است؟

پانل های با پوشش PVDF یا HDP می توانند بیش از 20 سال در شرایط استفاده و نگهداری عادی دوام بیاورند. عمر مفید واقعی به خوردگی محیطی، قرار گرفتن در معرض اشعه ماوراء بنفش، آسیب مکانیکی و عوامل دیگر بستگی دارد. بازرسی و نگهداری منظم می تواند دوره خدمات را افزایش دهد.

آیا می توان ابعاد و رنگ ها را برای پروژه های خاص سفارشی کرد؟

بله. ضخامت پانل، طول، رنگ روکش و نوع پوشش را می توان سفارشی کرد. توصیه می شود در مرحله طراحی، تلورانس های تولید، حداقل مقادیر سفارش و زمان تحویل را با سازنده تایید کنید.

تضمین کیفیت و بازرسی

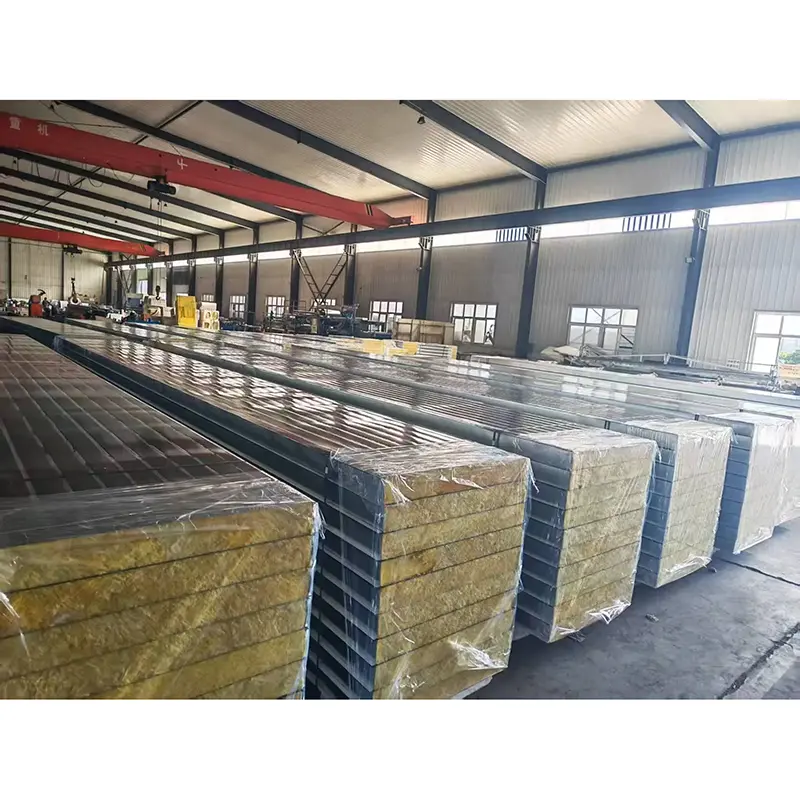

مواد خام ورودی برای هر دسته، از جمله ضخامت روکش، چسبندگی پوشش، تراکم هسته و جهت الیاف بررسی می شود. بازرسی های حین فرآیند ابعاد، چسبندگی و کیفیت سطح را پوشش می دهند. محصولات تمام شده برای بسته بندی و انباشته شدن قبل از ارسال بررسی می شوند. کلیه محصولات را می توان با گزارش بازرسی کارخانه مطابق با GB/T 23932-2009 عرضه کرد. گزارش های تست نوع شخص ثالث نیز در صورت درخواست پروژه در دسترس است.
