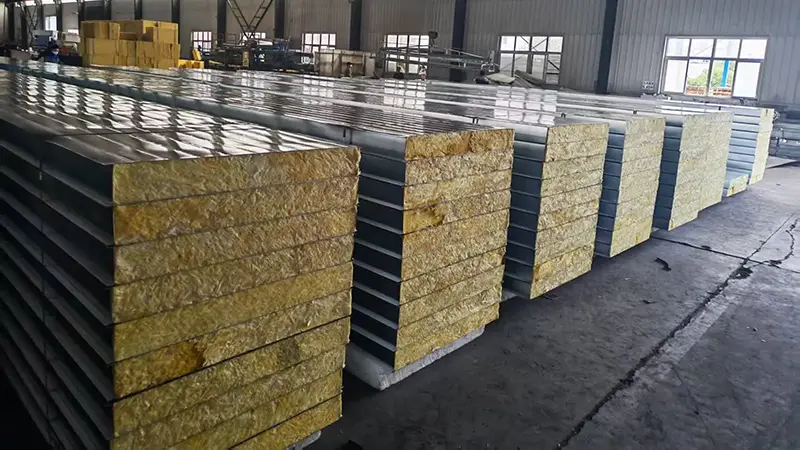

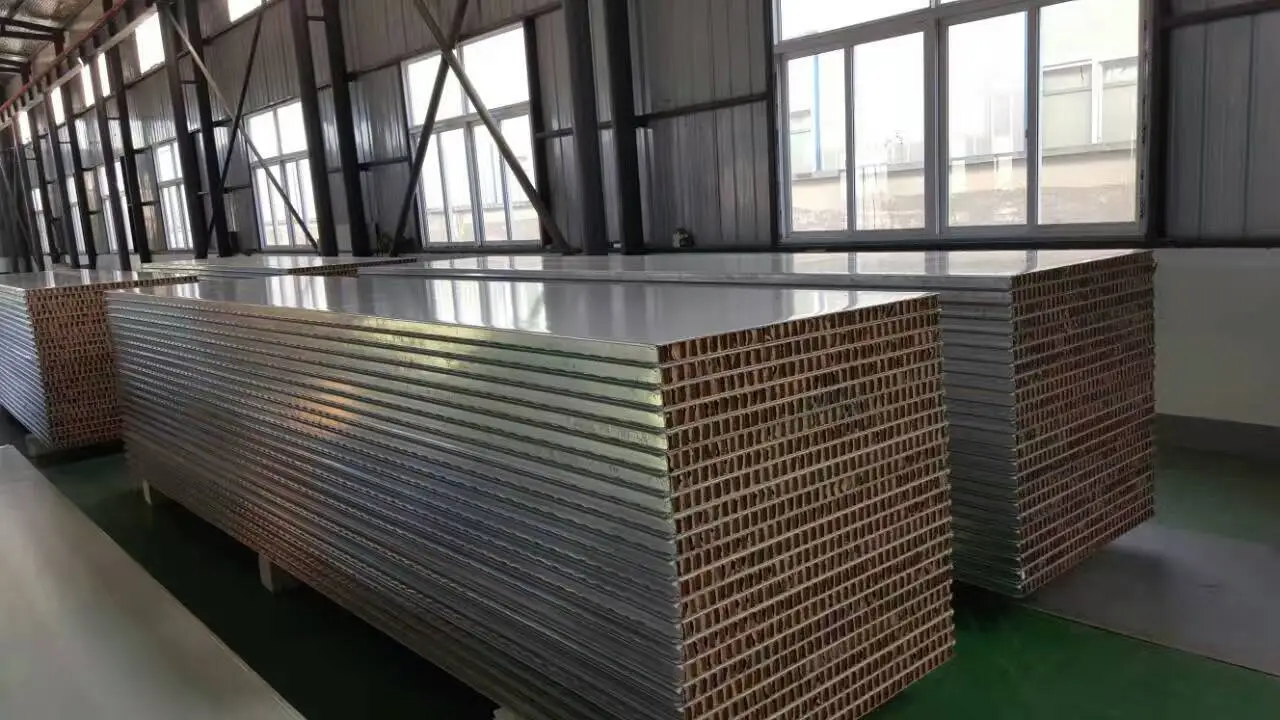

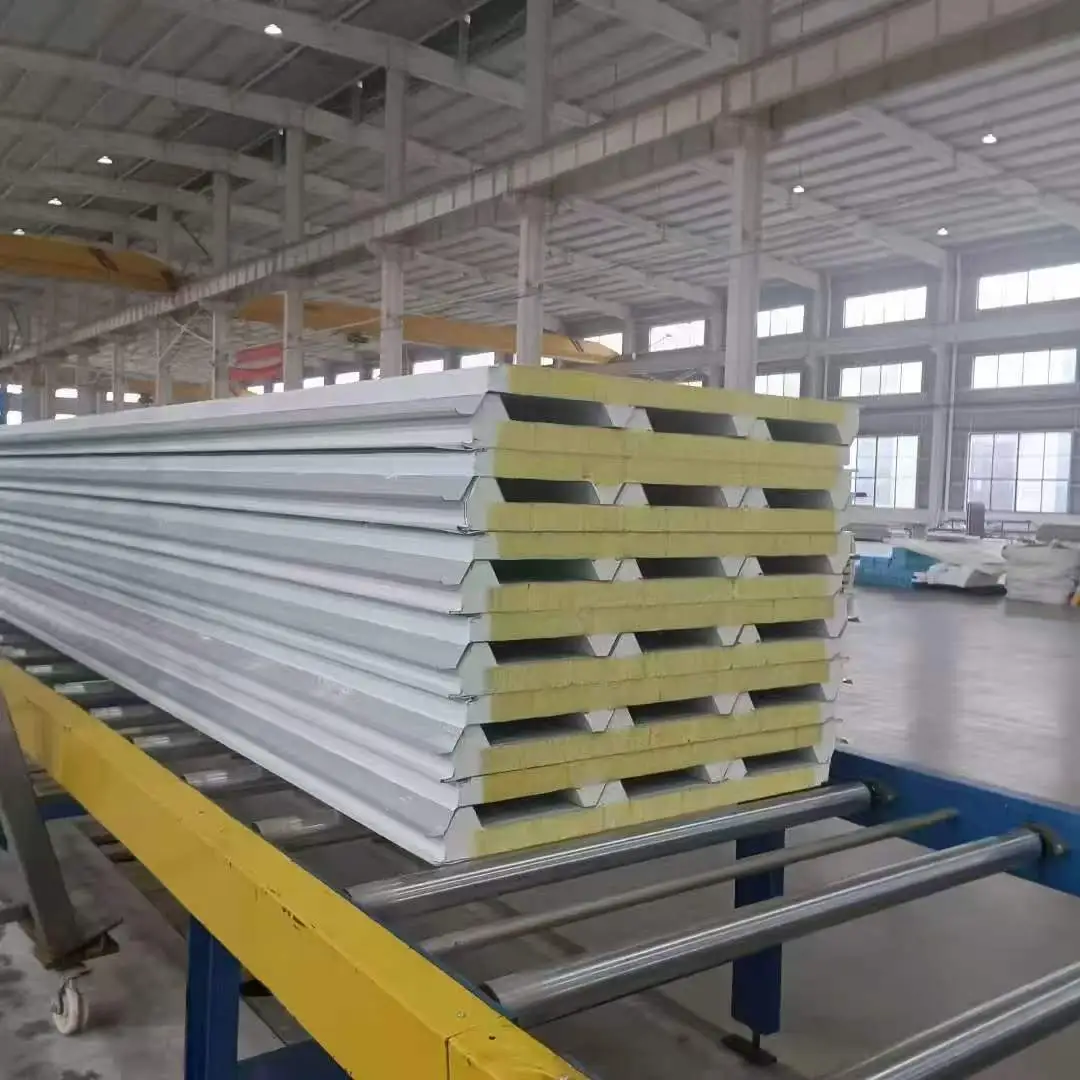

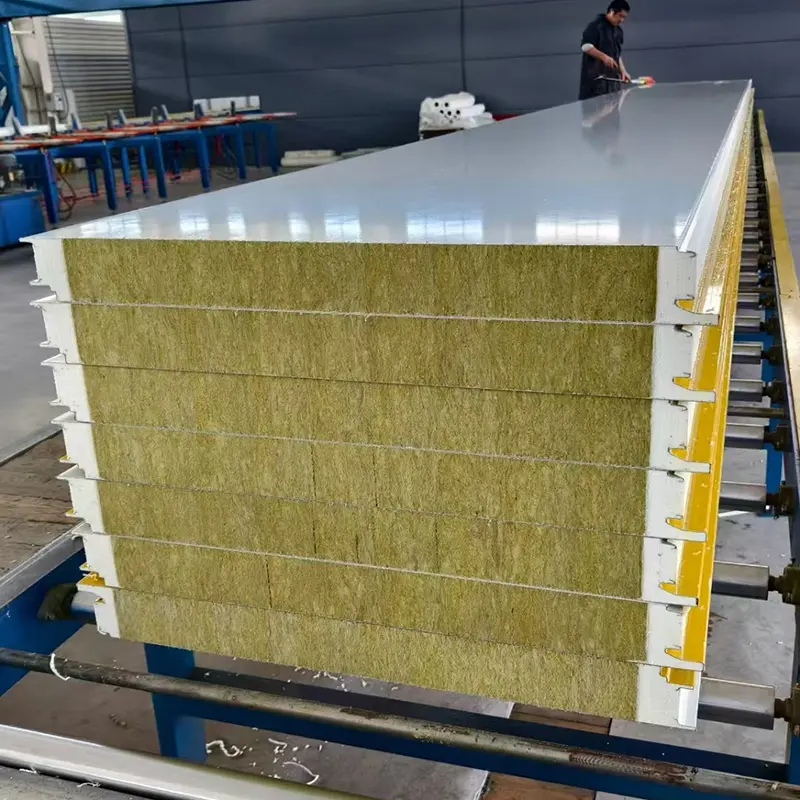

ساندویچ پانل پشم سنگ سقف که به آن پانل های کامپوزیتی با روکش فلزی نیز گفته می شود، از دو ورقه فلزی نازک که به یک ماده هسته سبک متصل شده اند، تشکیل شده است. ورق های روکش معمولاً 0.4 میلی متر تا 0.8 میلی متر ضخامت دارند و ممکن است فولاد گالوانیزه، فولاد رنگی، فولاد پوشش داده شده Al-Zn یا آلیاژ آلومینیوم باشند. مواد اصلی بر اساس ایمنی آتش، عایق حرارتی و الزامات بودجه انتخاب می شود. گزینه های اصلی هسته عبارتند از پشم سنگ، پلی اورتان سفت و سخت (PU) و پلی استایرن (EPS). روکش ها و هسته با چسب به هم چسبیده اند و یک ساختار پوستی تحت فشار را تشکیل می دهند. روکشهای فلزی نیروهای کششی و فشاری را حمل میکنند، در حالی که هسته تنش برشی را منتقل میکند و روکشها را از هم جدا نگه میدارد و در نتیجه استحکام خمشی بالایی نسبت به وزن پانل ایجاد میکند.
ساندویچ پانل پشم سنگ سقف معمولاً ضخامت 50 میلی متر تا 200 میلی متر با عرض مؤثر 900 میلی متر تا 1000 میلی متر است. ساندویچ پانل های PU از ضخامت 30 میلی متر تا 100 میلی متر با عرض موثر 1000 میلی متر است. ساندویچ پانل های EPS از ضخامت 50 میلی متر تا 250 میلی متر با عرض موثر 1150 میلی متر یا 1200 میلی متر در دسترس هستند. طول پانل به طور کلی تا 12000 میلی متر است و طول های سفارشی را می توان با توجه به نیاز پروژه تولید کرد.
| شاخص عملکرد | هسته پلی اورتان (PU). | هسته پشم سنگ | هسته پلی استایرن (EPS). | مرجع استاندارد |
|---|---|---|---|---|
| چگالی هسته | ≥30 کیلوگرم در متر مکعب | ≥100 کیلوگرم بر متر مکعب | ≥18 کیلوگرم در متر مکعب | JC/T 868 / 869 / 689 |
| هدایت حرارتی | ≤0.027 W/(m·K) | ≤0.045 W/(m·K) | ≤0.041 W/(m·K) | در دمای محیط اندازه گیری می شود |
| استحکام پیوند | ≥0.09 مگاپاسکال | >0.06 مگاپاسکال | > 0.1 مگاپاسکال | بین رو به رو و هسته |
| عملکرد احتراق | کلاس B1 | کلاس A (غیر قابل احتراق) | کلاس B2 | GB 8624 |
| رتبه بندی مقاومت در برابر آتش | مشخص نشده است | ≥60 دقیقه برای ضخامت ≥80 میلی متر | مشخص نشده است | با آزمایشات آتش نشانی تایید شده است |
| ظرفیت بار خمشی | ≥0.5 kN/m در L0/200 | ≥0.5 kN/m در L0/250 | ≥0.5 kN/m در L0/250 | حد انحراف |
| ضخامت مشترک | 30-100 میلی متر | 50-200 میلی متر | 50-250 میلی متر | قابل تنظیم |
| عرض موثر | 1000 میلی متر | 900-1000 میلی متر | 1150-1200 میلی متر | عرض های استاندارد |
پنل مانند I-beam رفتار می کند. روکش های فلزی به عنوان فلنج عمل می کنند و تنش های کششی و فشاری را تحمل می کنند. هسته به عنوان شبکه عمل می کند و نیروهای برشی را منتقل می کند. افزایش ضخامت هسته باعث افزایش سفتی خمشی بدون اضافه کردن وزن قابل توجهی می شود زیرا چگالی هسته کم است. هر سه نوع هسته باید حداقل ظرفیت بار خمشی 0.5 کیلو نیوتن بر متر را تحت حد انحراف مشخص شده برآورده کنند. پنل های پشم سنگ و EPS با L₀/250 تست می شوند، در حالی که پانل های PU با L0/200 تست می شوند.
الزامات استحکام باند بسته به نوع هسته متفاوت است. پانل های EPS به استحکام باند بالاتر از 0.1 مگاپاسکال، پانل های PU حداقل 0.09 مگاپاسکال و پانل های پشم سنگ بالای 0.06 مگاپاسکال نیاز دارند. در طول آزمایش لایه برداری، مواد هسته باقی مانده روی روکش باید به طور یکنواخت توزیع شده و حداقل 85٪ از ناحیه چسبانده شده را پوشش دهد. این نیاز کمک می کند تا تأیید شود که روکش ها و هسته به عنوان یک واحد واحد به کار خود ادامه می دهند.
رفتار آتش عمدتاً توسط هسته تعیین می شود. هسته های پشم سنگ غیر قابل احتراق هستند و در صورت ضخامت 80 میلی متر یا بیشتر، درجه مقاومت در برابر آتش حداقل 60 دقیقه را ارائه می دهند. هسته های PU می توانند به درجه ضد شعله کلاس B1 برسند. هسته های EPS دارای درجه بندی کلاس B2 هستند و محدود به مناطقی با الزامات ایمنی آتش پایین هستند. کدهای آتش سوزی پروژه باید انتخاب هسته را هدایت کند.
هسته های PU کمترین رسانایی حرارتی را در 0.027 W/(m·K) یا کمتر ارائه می دهند، به دنبال آن EPS با 0.041 W/(m·K) و پشم سنگ با 0.045 W/(m·K) قرار می گیرند. انتخاب باید اهداف عایق، رتبه آتش و بودجه را متعادل کند. برای یک نیاز عایق معین، پانل های PU می توانند نازک تر از پانل های EPS یا پشم سنگ باشند.
پانل های هسته پشم سنگ برای ساختمان هایی که به مواد پوششی غیر قابل احتراق نیاز دارند، مانند کارخانه های صنعتی با خطر آتش سوزی بالا، ساختمان های عمومی، اتاق های تمیز و مناطقی که کدهای آتش نشانی مواد کلاس A را الزامی می کند، مناسب هستند. آنها همچنین جذب صدای خوبی را ارائه می دهند که در محیط های پر سر و صدا مفید است.
پانل های هسته PU برای پروژه هایی مناسب هستند که در آنها حداکثر عایق حرارتی در ضخامت محدود مورد نیاز است، مانند انبارهای سرد، انبارهای کنترل شده با دما، و ساختمان های با انرژی کارآمد. درجه آتش B1 آنها را در بسیاری از کاربردها قابل قبول می کند، اما مقررات آتش سوزی محلی باید تایید شود.
پانل های هسته EPS یک گزینه اقتصادی برای ساختمان هایی با الزامات ایمنی کم در برابر آتش، مانند سازه های موقت، ساختمان های کشاورزی و برخی از انبارها هستند. آنها عایق خوبی را با هزینه کمتر ارائه می دهند، اما رتبه بندی B2 آنها استفاده در مناطق اشغال شده یا پرخطر را محدود می کند.
پشم سنگ تنها گزینه غیر قابل احتراق در بین این سه است و بالاترین مقاومت در برابر آتش را دارد. PU می تواند به B1 برسد، در حالی که EPS B2 است. برای ساختمان هایی با قوانین آتش نشانی دقیق، معمولاً به پشم سنگ نیاز است.
بله، ساندویچ پانل ها را می توان هم برای دیوارها و هم برای سقف ها استفاده کرد، اما پانل های سقف ممکن است به ویژگی های اضافی مانند پروفیل های قوی تر، طراحی زهکشی بهتر و مقاومت بالاتر در برابر باد نیاز داشته باشند. با سازنده تأیید کنید که پانل انتخابی با الزامات بار سقف مطابقت دارد.
PU عایق حرارتی بهتر در واحد ضخامت و استحکام باند بالاتر را ارائه می دهد، اما هزینه بیشتری دارد. EPS سبک تر و ارزان تر است. اگر بتوان اهداف عایق را با یک پانل EPS ضخیم تر برآورده کرد، ممکن است انتخاب مقرون به صرفه تری باشد. محاسبات حرارتی باید تصمیم را هدایت کند.
استانداردهای مربوطه عبارتند از JC/T 868 برای ساندویچ پانل های پلی اورتان با روکش فلزی، ساندویچ پانل های ساندویچ پلی استایرن با روکش فلزی JC/T 869 برای ساندویچ پانل های پشم سنگ با روکش فلزی و JC/T 689 برای ساندویچ پانل های پلی استایرن با روکش فلزی. مشخصات پروژه و ضوابط پذیرش باید به این مدارک مراجعه شود.
