ساندویچ پانل پلی اورتان

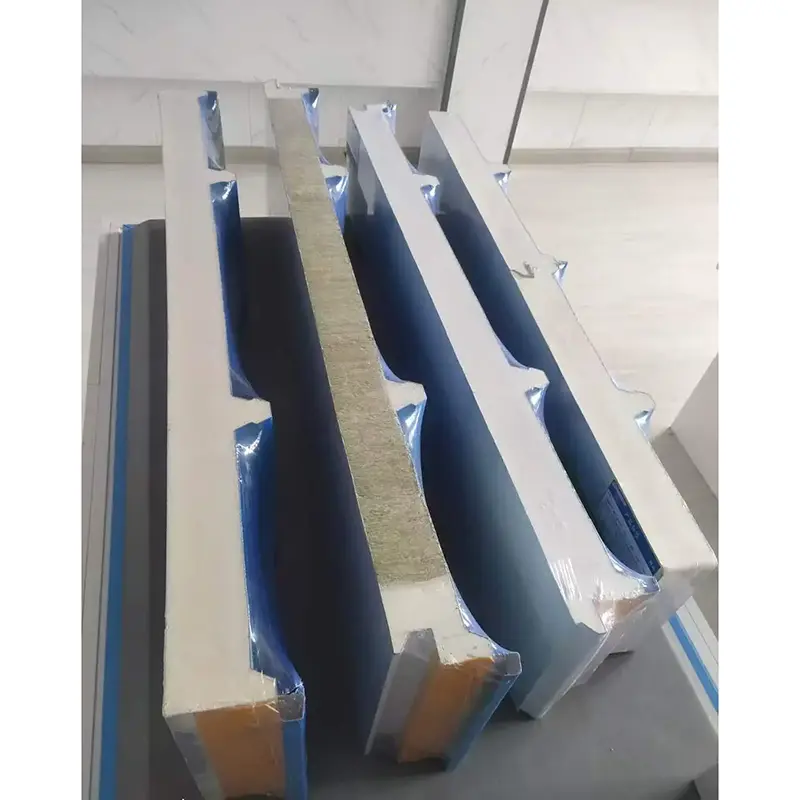

ساندویچ پانل های پلی اورتان پانل های کامپوزیتی هستند که در یک فرآیند پیوسته تولید می شوند. این پانل از یک هسته فوم پلی اورتان سفت و سخت تشکیل شده است که بین دو روکش فلزی متصل شده است. مواد روکش شامل فولاد رنگی، فولاد گالوانیزه، فولاد با پوشش Al-Zn یا فولاد ضد زنگ است. پس از رول شدن ورق های فلزی، یک ماده کف کننده پلی اورتان بین آنها تزریق می شود. کف کردن و پخت در دمای بالا یک پیوند قوی بین هسته و روکش ایجاد می کند. تولید در خطوط پیوسته کاملاً کنترل شده توسط رایانه انجام می شود که به حفظ چگالی هسته یکنواخت و چسبندگی ثابت کمک می کند.

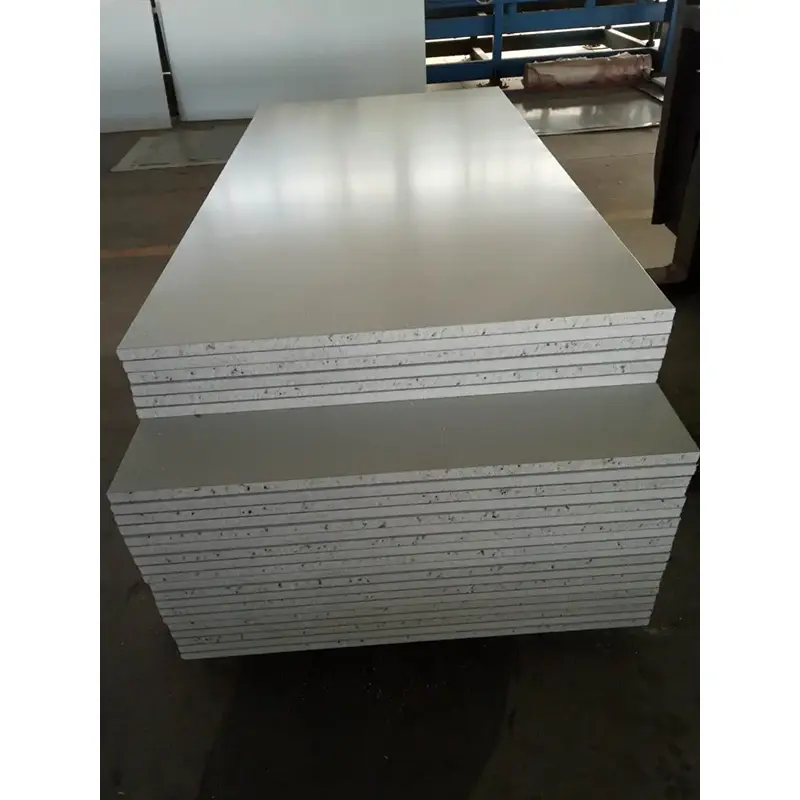

ضخامت روکش های فولادی با پوشش رنگی معمولاً از 0.4 میلی متر تا 0.8 میلی متر متغیر است. پوشش های سطح موجود شامل پلی استر (PE) و فلوئوروکربن PVDF است. هسته پلی اورتان سفت و سخت دارای چگالی 30 کیلوگرم بر متر مکعب تا 80 کیلوگرم بر متر مکعب و محتوای سلول بسته بالای 95 تا 97 درصد است. هسته شامل تعداد زیادی سلول مستقل مهر و موم شده است که حرکت هوا را محدود کرده و انتقال حرارت همرفتی را کاهش می دهد. رسانایی حرارتی هسته از 0.017 W/(m·K) تا 0.024 W/(m·K) متغیر است. تحت همین شرایط صرفه جویی در انرژی، یک ساندویچ پانل پلی اورتان با ضخامت 20 میلی متر عایق حرارتی قابل مقایسه با پانل پلی استایرن 50 میلی متری را فراهم می کند.

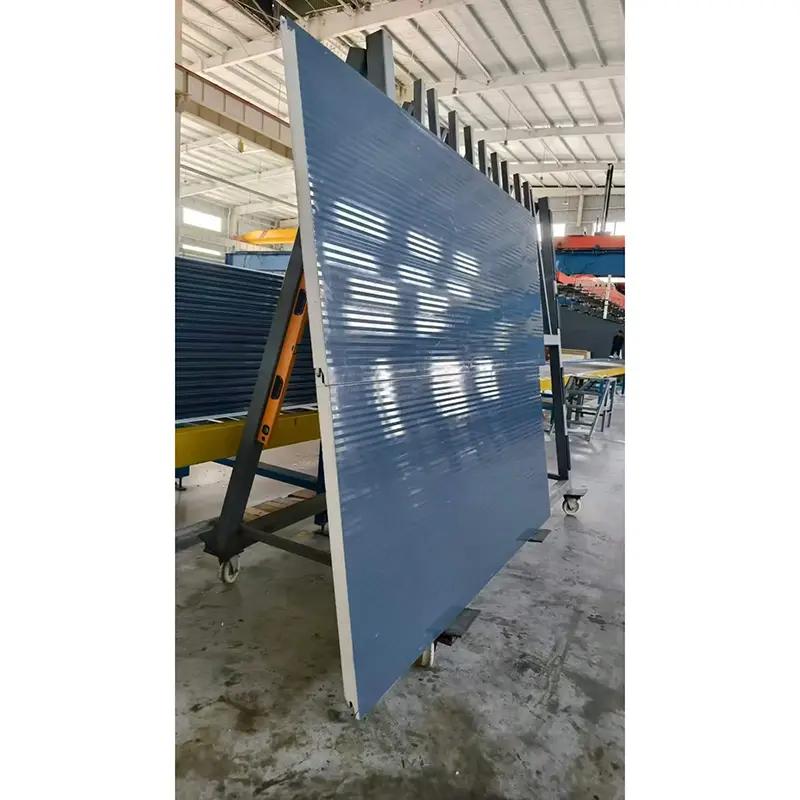

عرض پانل موثر استاندارد 1000 میلی متر است. ضخامت‌های رایج 50 میلی‌متر، 75 میلی‌متر، 100 میلی‌متر، 150 میلی‌متر و 200 میلی‌متر است که امکان سفارشی‌سازی در دسترس است. پروفیل های پانل شامل الگوهای مسطح، میکروآجدار، موجی آب و مثلثی است که به معماران اجازه می دهد تا با نیازهای مختلف طراحی نما مطابقت داشته باشند.

مشخصات فنی

داده های عملکرد و تأیید

1. عملکرد عایق حرارتی

ساندویچ پانل های پلی اورتان در مقایسه با بسیاری از مواد عایق دیگر، رسانایی حرارتی پایینی دارند. نسل بعدی سیستم های پلی یورتان با رسانایی پایین می توانند به مقادیر هدایت حرارتی از 0.017 W/(m·K) تا 0.019 W/(m·K) دست یابند که حدود 20% بهتر از فرمولاسیون های پلی اورتان سنتی است. برای یک منطقه ساختمانی معین و ضخامت پانل، استفاده از پانل های با رسانایی پایین ممکن است مصرف انرژی سالانه را تقریباً 13.6٪ کاهش دهد. ساندویچ پانل های پلی اورتان تولید شده توسط سین کیانگ گانگژیشنگ رسانایی حرارتی اندازه گیری شده را تا 0.024 W/(m·K) نشان داده اند. این پانل ها در بیش از صد پروژه از جمله نیروگاه کورلا گوکسین و آلومینیوم تیانشان سین کیانگ استفاده شده است.

2. بازدارندگی شعله

عملکرد احتراق این ساندویچ پانل های پلی یورتان مطابق با استاندارد ضد شعله کلاس B1 با شاخص اکسیژن 30٪ یا بالاتر است. پلی اورتان یک ماده ترموست است. هنگامی که سطح در معرض آتش قرار می گیرد، یک لایه کربنی تشکیل می دهد و ذوب نمی شود یا قطرات سوزان تولید نمی کند، که به تاخیر در انتشار شعله کمک می کند. پروژه ذخیره سازی غذای سرد Shanxi Xinhui، با مساحتی نزدیک به 30000 متر مربع، از پانل های ساندویچ پلی اورتان با مواد هسته BASF Elastopir® SBI B1 استفاده می کند. این ماده مقاوم در برابر شعله بالا را فراهم می کند و الزامات ایمنی در برابر آتش را برای تاسیسات سردخانه در مقیاس بزرگ برآورده می کند.

3. استحکام باند و عملکرد خمشی

استحکام باند بین ورق های روبرو و هسته پلی اورتان کمتر از 0.09 مگاپاسکال نیست. ظرفیت بار خمشی حداقل 0.5 کیلو نیوتن بر متر مربع در انحراف L0/200 است. فرآیند تولید مداوم به اطمینان از یک پیوند مطمئن کمک می کند، که خطر لایه برداری یا تاول زدن در طول استفاده طولانی مدت را کاهش می دهد.

4. مقاومت در برابر آب و پایداری ابعادی

محتوای سلول بسته فوم پلی اورتان سفت و سخت بیش از 95٪ است و می تواند در مناطق خود پوست به 100٪ برسد. این باعث جذب بسیار کم آب می شود و به جلوگیری از نفوذ آب باران و تراکم به پانل کمک می کند. این ماده در نوسانات دمایی 30± درجه سانتیگراد، پایداری ابعادی با تغییر کمتر از 1٪ را نشان می دهد، که خطر ترک خوردگی ناشی از انبساط یا انقباض حرارتی را کاهش می دهد. برای محیط هایی با دمای عملیاتی از -170 درجه سانتیگراد تا +100 درجه سانتیگراد مناسب است.

5. اعتبار سنجی پروژه زنجیره سرد

در سال 2025، پروژه Shanxi Xinhui Food اولین مورد در چین بود که از پانل های ساندویچ پلی اورتان با رسانایی حرارتی پایین در یک انبار سرد استفاده کرد. این پروژه با همکاری BASF و Master Cold Chain انجام شد. این شامل بیش از 50 فضای جداگانه مانند یک انبار 22.7 متری کاملاً خودکار در ارتفاعات، اتاق‌های انجماد استاندارد و انجماد انفجاری و کارگاه‌های پردازش است. تقریباً 30000 متر مربع از پانل ها با گزینه های رو به رو شامل فولاد ضد زنگ یک طرفه، فولاد ضد زنگ دو طرفه و فولاد رنگی دو طرفه استفاده شد. این پروژه اعتبار عملی عایق حرارتی و عملکرد ایمنی در برابر آتش پانل های ساندویچ پلی اورتان را در محیط های زنجیر سرد با دمای بسیار پایین ارائه می دهد.

نکات نصب و ساخت

• برای جلوگیری از فرورفتگی رویه های فلزی در حین جابجایی، از تجهیزات بالابر با تسمه های نرم استفاده کنید.
• پانل ها را با اره دندانه ریز یا ابزار مخصوص برش پانل برش دهید و لبه های برش خورده را تمیز کنید تا بقایای فوم پاک شود.
• اتصالات پانل را با درزگیر یا واشر سازگار ببندید تا هوا و آب تنگ شود.
• پانل ها را در داخل یا زیر پوشش، در ارتفاع از سطح زمین نگهداری کنید و قبل از نصب آنها را خشک نگه دارید.
• برای کاربردهای ذخیره سازی سرد، اطمینان حاصل کنید که تمام اتصالات و نفوذها آب بندی شده اند تا از ایجاد پل حرارتی و ورود رطوبت جلوگیری شود.

سوالات متداول

تفاوت بین هسته های PU و PIR در ساندویچ پانل پلی اورتان چیست؟

هر دو PU (پلی اورتان) و PIR (پلی ایزوسیانورات) هسته های فوم سفت و سختی هستند. PIR دارای ساختار شیمیایی اصلاح شده ای است که عملکرد بهتر در برابر آتش و مقاومت در برابر دمای بالاتر را در مقایسه با PU استاندارد ارائه می دهد. برای کاربردهایی با الزامات ایمنی آتش سوزی سختگیرانه، هسته های PIR اغلب توصیه می شود.

آیا می توان از ساندویچ پانل پلی اورتان برای دیوارهای خارجی ساختمان های بلند استفاده کرد؟

ساندویچ پانل های پلی اورتان با درجه آتش سوزی B1 را می توان در بسیاری از انواع ساختمان ها استفاده کرد، اما ابتدا باید قوانین محلی ساختمان و مقررات آتش نشانی بررسی شود. برای ساختمان‌های بلند یا مناطقی با الزامات ایمنی آتش‌سوزی خاص، ارزیابی ویژه پروژه ضروری است.

چگونه می توانم ضخامت پانل صحیح را برای یک پروژه ذخیره سازی سرد انتخاب کنم؟

ضخامت پانل به دمای داخلی مورد نیاز، شرایط محیطی و اهداف بازده انرژی بستگی دارد. یک محاسبه حرارتی باید برای پروژه خاص انجام شود. ضخامت های معمول برای ذخیره سازی سرد بین 100 میلی متر تا 200 میلی متر است.

چه تعمیراتی برای ساندویچ پانل پلی اورتان لازم است؟

برای بررسی آسیب سطح، خرابی درزگیر درزگیر یا خوردگی بست، بازرسی بصری منظم توصیه می شود. خراش های جزئی روی روکش های فولادی پوشش داده شده باید با رنگ سازگار لمس شود تا از خوردگی جلوگیری شود. مسیرهای زهکشی را باز نگه دارید تا از تجمع آب جلوگیری شود.

تضمین کیفیت و بازرسی

مواد خام ورودی برای هر دسته، از جمله ضخامت روکش فلز، نوع پوشش و کیفیت مواد اولیه پلی یورتان بررسی می شود. در طول تولید، چگالی هسته، ضخامت پانل و استحکام باند کنترل می شود. پانل های تمام شده از نظر دقت ابعاد، کیفیت سطح و بسته بندی قبل از حمل و نقل بررسی می شوند. گزارش های بازرسی کارخانه مطابق با GB/T 23932-2009 موجود است و گزارش های آزمایش نوع شخص ثالث را می توان در صورت درخواست پروژه ارائه کرد.

ملاحظات زیست محیطی و پایداری

برخی از ساندویچ پانل های پلی اورتان با مواد اولیه متعادل با زیست توده در دسترس هستند. به عنوان مثال، BASF و Master روی پانل های ساندویچ پلی اورتان Biomass Balance (BMB) که گواهینامه ISCC PLUS را دریافت کرده اند، همکاری کرده اند. این رویکرد به کاهش ردپای کربن در فرآیند تولید پانل کمک می کند و در عین حال عملکرد محصول مشابهی را حفظ می کند. پانل ها همچنین می توانند برای جداسازی و بازیافت در پایان عمر مفید خود، بسته به ترکیب مواد روکشی و هسته طراحی شوند.
